引言

閃速存儲器（FlashMemory）是一種不揮發性Non-Volatile內存，在沒有電流供應的條件下也能夠長久地保持數據，其存儲特性相當于硬盤，同時其還具有低功耗、密度高、體積小等優點，這些特性正使得閃存成為各類便攜型數字設備的存儲介質的基礎，而超大容量的閃存芯片更是受到了廣大開發者的青睞。NOR和NAND是現在市場上兩種主要的非易失閃存技術，NORFLASH帶有SRAM接口，有足夠的地址引腳來尋址，可以很容易地存取其內部的每一個字節；NAND器件使用復雜的I/O口來串行地存取數據，各個產品或廠商的方法可能各不相同，8個引腳用來傳送控制、地址和數據信息。51內核的單片機因受尋址能力的限制，在進行大容量存儲應用時，都會選擇NANDFLASH來作為存儲器件。

1K9F2G08UXAFlashMemory簡介

K9F2G08UXA是韓國三星公司生產的256MX8b，并帶有8MX8位后備區域的NAND（“與非”）閃速存儲器。NANDFLASH結構具有快速重寫、高存儲容量、回寫速度快以及芯片面積小等特點，因此是高數據存儲密度的理想解決方案。NANDFLASH型的單元排列是串行的，存儲單元被分成頁，由頁組成塊。根據不同容量，塊和頁的大小有所不同，而組成塊的頁的數量也會不同。應用NAND的困難在于FLASH的管理和需要特殊的系統接口。K9F2G08UXA就是具有這些特點的FLASHMemory，它的典型編程時間為200us/頁（2048B/頁），擦除時間為1.5ms/塊（64頁/塊=128KB/塊）。頁順序讀取時間最小為25ns，隨機讀取時間最小為25us；其地址復用8個I/O引腳，作為地址輸入、輸出口和命令輸入；片內的寫控制器自動完成編程/擦除功能,包括所需的脈沖循環重復、內部校驗及數據的加注。

2硬件原理

2.1K9F2G08UXA的結構特點

K9F2G08UXA是由131072行X2112歹U組成的2112Mb存儲器，其中64Mb位的后備區域的列地址范圍是2048?2111。2112B的數據寄存器連接著存儲器單元陣列，在頁讀和頁編程期間提供了I/O緩沖和內存之間的傳送。存儲器陣列由以串行方式連接成NAND結構的32個單元構成，每塊中有1081344個這樣的結構。這些單元均駐留在不同的頁上。塊是由2個NAND結構形成的64頁組成，共有2048個分立的可擦寫的128KB塊。

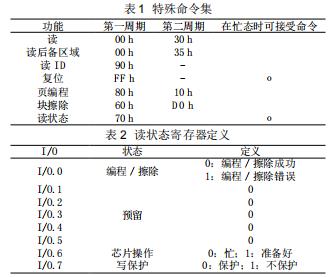

閃存芯片的主要命令操作有讀、編程和擦除，其中讀、編程操作以頁為基礎，擦除必須以塊為單位進行，且不允許逐位擦除。FLASH操作大都需要2個總線周期，如塊擦除需要2個總線周期，一個周期是擦除建立，另一個周期是在塊地址裝入后執行擦除命令。256MB的物理空間需要29位地址線,因此需要5個周期的字節尋址，其順序是：低位列地址、高位列地址、低位行地址、中位行地址、高位行地址。頁讀和頁編程在命令輸入后都跟著同樣的5個地址周期。由于擦除是以塊（1塊有64頁）為單位的，所以在塊擦除操作中僅需要3個行地址周期。以上的操作都是通過寫特殊的命令到命令寄存器中。特殊命令集定義如表l所列。

K9F2G08UXA芯片內有1個狀態寄存器，命令70h就是讀這個狀態寄存器的。通過它可以查詢編程或擦除操作是否完成，以及查看這些操作完成的正確與否。在寫70h命令到命令寄存器中后，且在/CE或/RE的下降沿時，狀態寄存器的內容就可以在1個讀周期內輸出到I/O引腳上。讀狀態寄存器的定義如表2所列。

2.2K9F2G08UXA各引腳功能

K9F2G08UXA的各引腳功能如下：

I/O0~I/O7：用于輸入命令、地址和數據。在讀操作時輸出數據，當未選中芯片或輸出禁止時浮空為高阻。

CLE:地址鎖存使能。為高時，命令在/WE的上升沿通過I/O口鎖存在命令寄存器中。

ALE:地址鎖存使能。當為高時，地址在/WE的上升沿被鎖存在地址寄存器中。

/CE:芯片使能。在讀操作期間，/CE為高時芯片返回standby模式。但是當在編程或擦除時處于忙狀態時，貝壞理睬/CE，芯片也不返回standby模式。

/RE:讀使能，低電平有效。有效時把數據驅動到I/O總線上，在/RE的下降沿后tREA處數據有效，并使內部列地址計數器加1。

/WE:寫使能，低電平有效。命令、地址和數據均是在/WE上升沿鎖存。

/WP:寫保護，低電平有效。在上電時,它提供寫擦除保護,有效時，內部高電壓產生器被復位。

R/B:準備好/忙輸出，反映芯片的操作狀態。為低時,表示正在進行編程、擦除或隨機讀操作，完成后返回高狀態。若是開漏輸出，當未選中芯片或輸出禁止時不浮空為高阻態。2.3K9F2G08UXA與單片機的接口電路

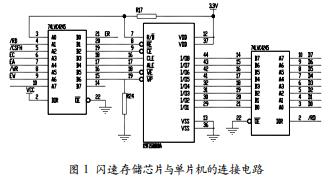

由于K9F2GO8UXA的I/O引腳為8位，因此可以很方便地選取51系列8位單片機。因51系列8位單片機的工作電壓為5V，圖1中用VCC表示，K9F2GO8UXA閃存芯片的工作電壓為3.3V，所以單片機與閃存間不能直接相連，中間必須增加電平轉換芯片進行隔離，如圖1中74LVC4245。將K9F2GO8UXA的8位I/O引腳通過電平轉換芯片與單片機的數據總線端口D0~D8位相連。K9F2GO8UXA的讀使能(/RE)、寫使能(/WE)則分別通過電平轉換芯片與單片機的P3.6(/RD)和P3.5(/WE)相連，其他控制信號如CLE、/CE、R/B等則通過電平轉換芯片與單片機的P1口相連，并通過軟件編程來完成對這些信號的控制。閃速存儲芯片與單片機的連接電路如圖1所示。

3軟件編程

3.1讀操作

閃速存儲器上電后就處于讀存儲單元狀態,K9F2GO8UXA芯片默認為讀模式，也可以直接寫00H到命令寄存器中完成該存儲單元操作。讀操作有3種類型：隨機讀、串行頁讀和連續行讀。當改變頁地址時，使能隨機讀模式。被選中的頁在10us內就傳送到數據寄存器中，系統控制器可以通過R/B引腳監測數據傳送的完成與否。一旦頁中的數據被裝入到寄存器中，數據就可以在60ns的周期內，在連續的/RE脈沖讀出。讀操作流程如圖2所示。

3.2頁編程

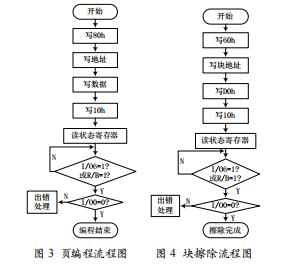

編程操作以頁為單位，但它允許在1個頁編程周期內進行1個字節或連續的直到2112字節的多分頁編程。在沒有阻礙擦除操作的同一頁內，連續分頁編程操作的個數主陣列不能超過2個，后備陣列不能超過3個。數據裝入階段開始于數據輸入命令(80h)，接著是4個周期的地址輸入和數據裝入,非編程字節不需要裝入。一旦編程操作開始，且/RE和/WE為低時，就可以讀狀態寄存器中的狀態位(I/O6)。系統控制器也可以通過R/B引腳輸出來監測編程操作周期的完成與否。在編程過程中只有讀狀態命令和復位命令有效。頁編程操作完成后，可以查看狀態位(I/O0),為“0”表明編程成功；為“1”則編程出錯。頁編程流程如圖3所示。

3.3塊擦除

任何FLASH器件的寫入操作都只能在空的或已擦除的單元內進行。所以大多數情況下，當新數據寫入一個扇區時,FLASH都必須進行擦除。擦除操作以塊為單位，流程如下:首先啟動塊擦除建立命令(60h)；接著裝入需要3個周期完成的塊地址，其中只有A18-A28地址有效，而忽略A0~A17地址；最后是擦除確認命令(D0h)，至此完成內部擦除過程。在輸入擦除確認命令后的/WE的上升沿，內部寫控制器進行擦除操作和擦除校驗。當擦除操作完成后可以校驗寫狀態位(1/00)。

3.4程序實例

下面的程序是用KeilC51編寫的讀操作程序。其他操作如塊擦除、頁編程均可參照文中介紹的流程圖進行編程。但應注意根據閃速存儲的時間參數來調整這些操作的時間。

#include

#include

#include

#include

#include

#include

#include

#defineFLASH_BLOCK_ERASE_1ST0x60

#defineFLASH_BLOCK_ERASE_2ND0xD0

unsignedcharbdataoutregister_2；

sbitflash_ale

sbitflash_wp

voidflash_read_commond(void)；//FLASH進入讀模

式(輸入指令)

voidflash_read_address(void)；//FLASH進入讀模式

(輸入地址)

voidflash_write_commond(void)；//FLASH進入寫模式

(輸入指令)

voidflash_write_address(void)；//FLASH進入寫模式

(輸入地址)

voidflash_data_in(void)；//FLASH進入數據輸入模式

voidflash_data_out(void)；//FLASH進入數據輸出模式voidflash_inefficacy(void)；//FLASH進入寫保護狀態voidflash_write_data_in(unsignedchardata_in)；//向FLASH中寫入數據

unsignedcharflash_read_data_out(void)；//從

FLASH中讀出數據

voidflash_setup_address_5cycle(void)；//設置5

周期地址

voidflash_setup_block_address_3cycle(void)；//設置

3周期地址(塊地址)

voidflash_block_erase_handle(unsignedinttemp_int)；//塊擦除操作

//FLASH塊擦除子函數

//入口參數：unsignedinttemp_int塊地址

voidflash_block_erase_handle(unsignedinttemp_int){flash_page_address=0；flash_block_address=temp_int；//要擦除塊的地址flash_write_commond()；〃FLASH進入

寫模式(輸入指令)

flash_write_data_in(FLASH_BLOCK_ERASE_1ST)；//輸入0x60h

flash_write_address()；//FLASH進入寫

模式(輸入地址)

flash_setup_block_address_3cycle()；//輸入要

擦除塊的地址

flash_write_commond()；〃FLASH進入

寫模式(輸入指令)

lash_write_data_in(FLASH_BLOCK_

ERASE_2ND)；

//輸入0xD0h

while(!RBOUT)；

//等待擦除完成

flash_inefficacy()；

//FLASH進入寫保護狀態

}

4結語

本文介紹一種51內核管理NANDFLASH的方法，并給出基于該方法硬件實現和C語言源代碼，該硬件電路和軟件代碼已經在筆者參與研制的總線式消防電話系統中得到成功應用，實現了對語音信息的長時間存儲功能，工作穩定、可靠。
