目前，越來越多的汽車、工業和其他應用都在強調功能安全性（functional safety），其開發過程也需要先進和完善的工具鏈支持，以及一些重要的開發工具使用經驗。作為功能安全性產品的研發工程師，一定聽說過類似MISRA C的靜態代碼檢查，以及其他一些代碼標準和自動化檢查工具。但是，在日常的開發流程中，僅僅知道這些標準并不代表著能夠高效地讓代碼符合代碼標準。

本文將從代碼標準本身、以及配套的檢查工具如何使用及流程兩方面，通過以業界常見的IAR開發工具鏈為例來提供一些思路，解釋為什么在開發需要安全認證的產品時，推薦使用其自帶的代碼分析工具。在實際應用中，針對Renesas RX和Arm系列內核，C-STAT 靜態代碼分析和 C-RUN 運行時分析組件往往都作為插件，被添加到IAR Embedded Workbench開發環境中。

功能安全標準與代碼分析

在 IEC 61508 2.0 版的第 3 部分中，對安全類系統的軟件作出了規定，要求必須采用可靠良好的開發流程。例如，第 7 部分“技術和措施概述”的第 C.4.2 節中指出要使用編程語言子集：

目的：降低引入編程錯誤的概率，并增加發現殘余錯誤的概率。

描述：對編程語言進行檢查，比如使用靜態分析法來確定容易出錯或難以分析的編程結構。然后定義編程語言子集來排除此類編程結構。

第 C.4.2 節還指出，如果軟件的安全完整性等級 (SIL) 高于 1，則不建議在未設定此類限制的情況下使用 C 語言進行編程。換言之，如果您想使用C/C++ 軟件開發 SIL 2-4 認證系統，則基本上都需要使用靜態分析工具。

類似地，對于運行時分析，第 7 部分“技術和措施概述”的第 B.6.5 節“動態分析和測試”指出：

目的：通過對即將完成的原型進行動態行為檢查，檢測是否存在規范失效問題。

描述：對安全類系統進行動態分析的方法是，在安全類系統的基本可運行原型上，運行目標環境中的典型輸入數據。如果經觀察，安全類系統的行為符合所要求的行為，則表明系統通過了分析檢查。如果安全類系統出現任何失效問題，則必須予以糾正，然后重新分析新的可運行版本。

下面我們來看看 C-RUN 是如何滿足此類分析需求的：

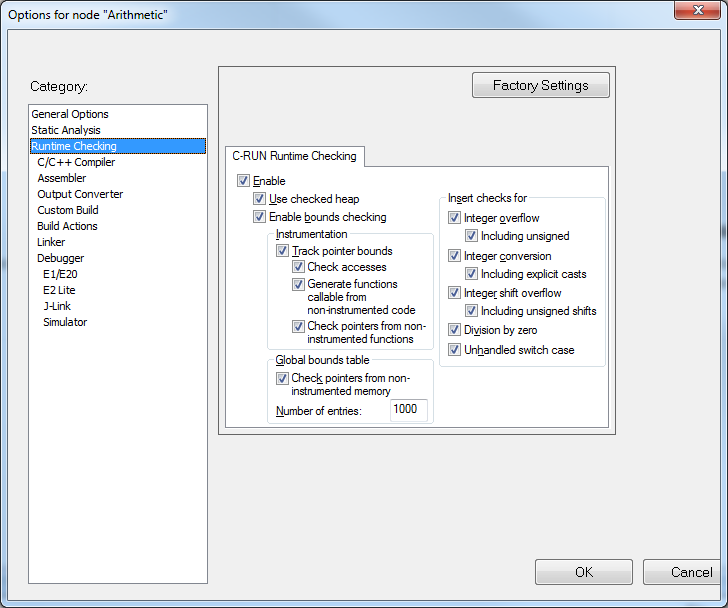

C-RUN 是集成在編譯器和 C-SPY 調試器中的工具。借助此工具，可在運行時觀察可執行代碼，并報告代碼在運行時出現的異常行為。C-RUN 會執行算術檢查、邊界檢查和堆檢查，并且可在 IAR Embedded Workbench 的工程設置中輕松進行配置：

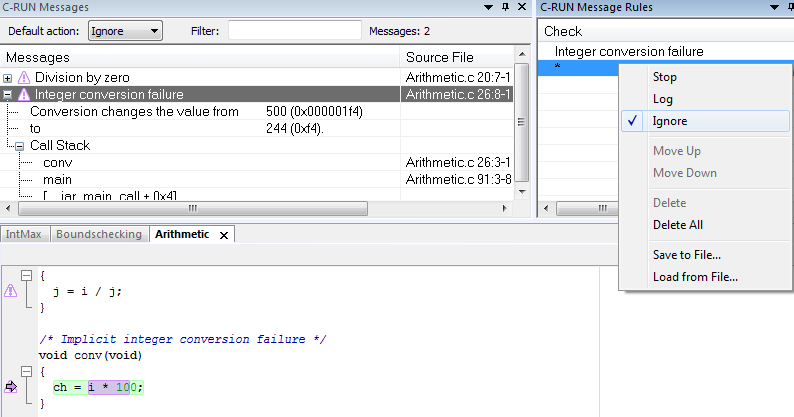

運行時分析工具的一般特點是誤報率低，C-RUN 也不例外。換言之，C-RUN 報告的錯誤很可能是真的錯誤，因為執行和分析的均為真實代碼，并且是在真實的目標系統上進行的。C-RUN 可查看有關應用程序狀態的所有信息，并會報告實際發生的錯誤。盡管如此，在執行過程中，您可設置適當?shù)?C-SPY 消息規則，讓檢測到的錯誤通過檢查，如下圖所示。

不過，運行時分析也有一些不足。首先，使用這種方法時，通常要到軟件開發流程的后期才能發現問題，因為運行時分析工具需要使用代碼的可執行文件。此外，運行時分析僅對實際運行的應用程序部分進行檢查。如果無法觸發所有條件使得應用程序的全部代碼都得到分析，則最終將有部分代碼處于未經測試的狀態。盡管如此，C-RUN 仍可提供非常有價值的反饋，并且由于其與 IAR Embedded Workbench 深度集成，所以非常易用。

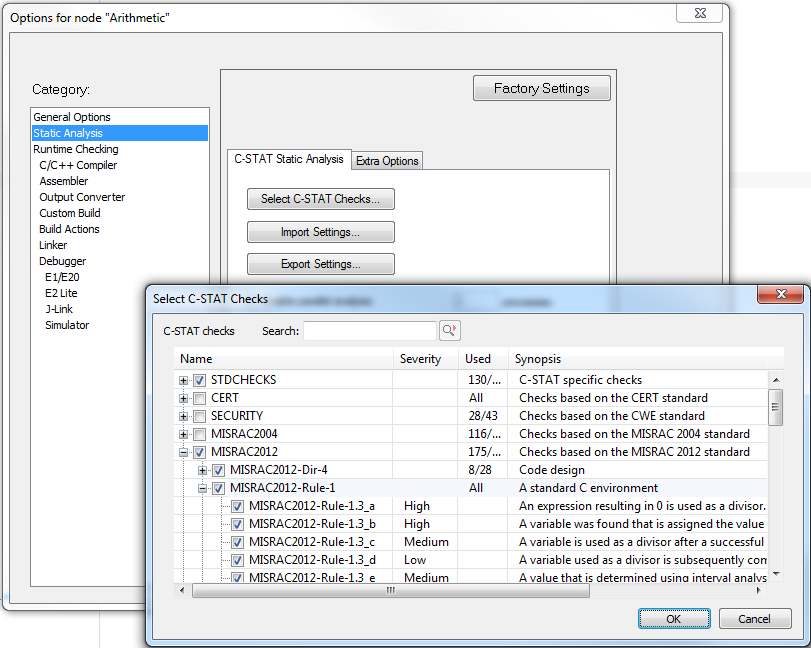

接下來說說 C-STAT，這是一種靜態分析工具，可通過執行一項或多項規則檢查來發現是否存在偏離編碼規則的問題。C-STAT 檢查代碼是否符合 MISRA C:2012、MISRA C++:2008 和 MISRA C:2004 規定的規則，以及對應 CWE 和 CERT C/C++ 所涵蓋的各種問題的檢查。跟 C-RUN 一樣，在 IAR Embedded Workbench 的工程設置中也可輕松地對 C-STAT 進行配置。

與 C-RUN 不同的是，C-STAT 無需實際運行應用程序，即可檢查代碼是否存在缺陷。它能在不依賴程序的執行路徑及所使用的數據集的情況下找到錯誤。C-STAT 可在軟件開發流程的早期發現錯誤和缺陷，實際上從開發的第 1 天就可以使用，而且不會影響系統性能。

雖然市面上有幾款獨立的靜態分析工具可供 C/C++ 開發人員使用，但 C-STAT 的一大優勢在于可直接投入使用，無需進行繁瑣的配置。而且，它能理解和分析專為高效嵌入式編程設計的各種 IARSystems特定的C/C++ 語言結構。將 C-STAT 集成到日常開發中，就可以輕松地檢查代碼是否符合大部分重要編碼規則。這樣就能為后期的測試和調試省下更多的時間和資源。

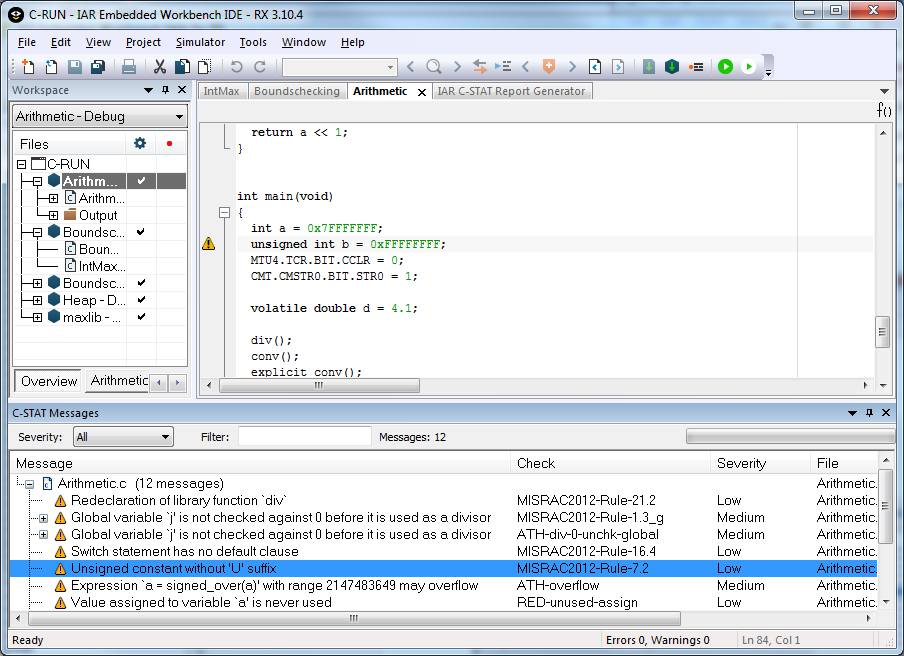

C-STAT 可集成到 IAR Embedded Workbench IDE 中，與常規的構建工具一樣簡單易用：

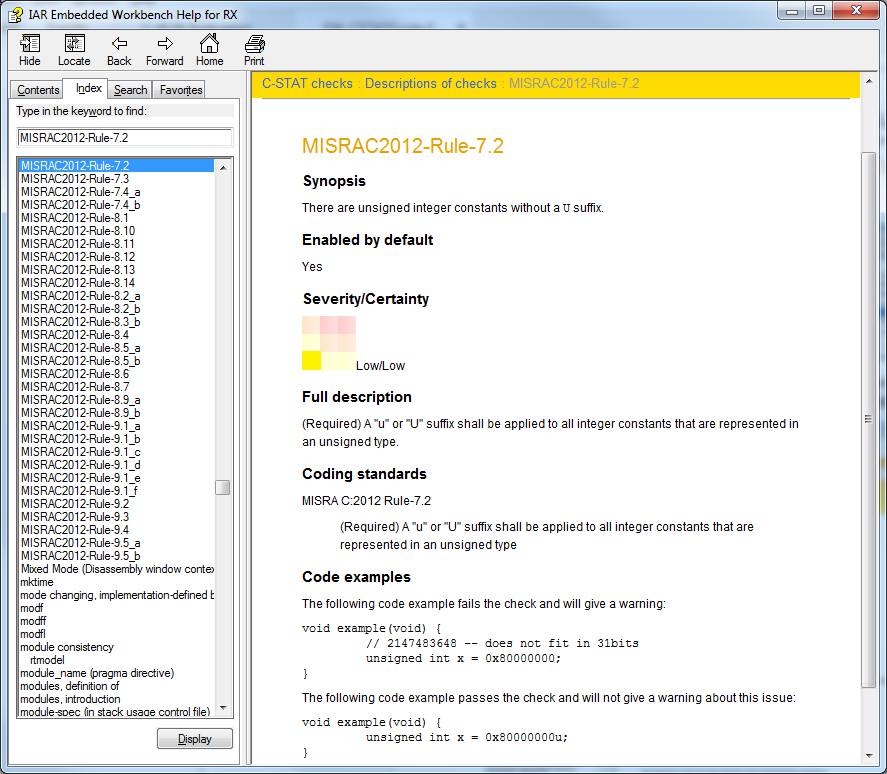

對于檢測到的每個錯誤，在線幫助系統中都會有相應的描述，按下 F1，就可看到對應的規則說明和相應的示例代碼來說明如何滿足該規則：

可生成 HTML 格式的報告，用以記錄測試結果：

結語

回到本文第一部分談到的功能安全標準，來看看上述工具如何幫助您的軟件達到規定標準。

第 7 部分“技術和措施概述”的第 C.4.2 節中指出要使用編程語言子集：對編程語言進行檢查，比如使用靜態分析法來確定容易出錯或難以分析的編程結構。然后定義編程語言子集來排除此類編程結構。

對此，C-STAT 能夠派上用場，可檢查代碼是否符合 MISRA 規定的規則。如前所述，如果想使用 C/C++ 軟件開發 SIL 2-4 認證系統，則確實需要使用靜態分析工具。

再來看第 B.6.5 節“動態分析和測試”：對安全類系統進行動態分析的方法是，在安全類系統的基本可運行原型上，運行目標環境中的典型輸入數據。如果經觀察，安全類系統的行為符合所要求的行為，則表明系統通過了分析檢查。如果安全類系統出現任何失效問題，則必須予以糾正，然后重新分析新的可運行版本。

用于運行時分析的 C-RUN 雖然無法全面檢查整個安全類系統中的所有動態行為，但它仍是一個非常好用的工具，至少能在安全類系統的軟件部分中找到真實存在的和潛在的錯誤。需要記住的是，必須將安全概念與系統的危險失效率關聯起來，而不僅僅是組件（如軟件）的失效率。

用于運行時分析的 C-RUN 和用于靜態分析的 C-STAT 是兩類不同的代碼質量分析工具，在安全類軟件的開發中都非常有用，二者不形成競爭關系，而是構成優勢互補。因此，IAR的C-RUN 和 C-STAT工具 能為開發人員帶來互補的代碼檢查能力，自然而然地集成到日常的開發流程中。在IAR的評估版工具中自帶C-RUN和C-STAT插件，歡迎工程師朋友們試用。
