引 言

隨著中國醫療體系結構的變化，移動互聯網技術的快速發展及人們對自身健康的日益關注，我國醫療體系結構也隨著時代的進步而進步，并逐漸從傳統的臨床商業信息化演變?yōu)閭€(gè)性化的醫療階段。隨著中國人口老齡化，老年人用藥的安全性已成為熱點。由于老年人理解和記憶能力的喪失，記憶混亂可能導致在用藥劑量和給藥頻率上存在差異，他們中的大部分不能準確按照醫囑用藥，因此經常會出現錯誤用藥的現象 [1]。而視障人士由于自身的原因，導致藥物的選取易發生錯誤，因此常會出現用錯藥的現象。隨著物聯網技術的興起和不斷發展，其相關技術廣泛應用于智能醫療領域，目前已出現了針對特殊人群的藥品提醒技術，基于移動互聯網的藥物提醒系統，可使老年人和視障人士等特殊人群更方便地操作和準確地使用藥物。

1 基于移動互聯用藥提醒的技術優勢

隨著物聯網的出現和發展，相關技術正逐漸融入智能醫療系統 [2]。目前，利用物聯網技術提醒特殊人群患者的技術正在興起。本文利用手機終端設備，結合藍牙和 RFID 技術， 設計一種智能用藥提醒方案。藍牙技術體積小，功耗低且價格低廉等的優點，使藍牙在移動便攜設備中得到更廣泛的應用。其特點如下 ：

(1) 跳頻技術良好的抗干擾能力為藍牙提供了良好的抗干擾能力，能有效抵抗無線局域網、WiFi等在 ISM 頻段工作的設備的干擾 ；

(2) 全球開放的 ISM波段對藍牙的發展提供了巨大的便利 ；

(3) 為實現數據和語音的同步傳輸，藍牙采用電路交換和分組技術，允許藍牙支持異步數據信道功能和語音信道功能 ；

(4) 藍牙技術聯盟公開了藍牙所有的技術標準來促進藍牙的發展，為藍牙產品的開發提供了極大的便利。只要通過藍牙技術聯盟的兼容性測試就可在市場上展示自己研發的藍牙產品 ；

(5) 藍牙技術日益擴大的市場、飛速下降的價格和大幅度降低的開發成本讓供應商看到很大商機。

RFID 技術是一種非接觸式的自動識別技術，其利用射頻信號通過空間耦合實現無接觸信息傳遞并通過所傳遞的信息達到識別目的 [3]。RFID 技術具有很多明顯的優勢，包括掃描速度快，抗污染能力和耐久性高，穿透性強，數據的記憶容量大，安全性高等優點，它使 RFID 技術不僅廣泛應用于工業、農業、商業和服務業，還廣泛應用于統計領域。同時在統計領域、數據管理領域、商品銷售領域、安全防護領域和工商業自動化領域也有快速的發展和廣闊的前景。如自動裝配、家庭防盜、生產制造自動化等。這充分證明了RFID 技術不僅局限于物流領域，而是向人們?nèi)粘Ｉ钪械母鱾€(gè)領域發展開來。

2 用藥提醒系統的框架設計

2.1 系統整體設計

基于移動互聯的用藥提醒系統主要分為手持終端、智能終端和醫院處方服務器端三個部分。手持終端由 STM32 單片機為主要數據處理單元、與其進行數據交換的 RFID 閱讀器模塊及向外界發送數據信息的藍牙模塊構成。智能終端部分包括接收手持終端的藍牙模塊、存儲數據的數據庫模塊、用藥管理模塊和語音模塊四大部分。醫院的服務器存儲與患者相關的藥物信息，并且用作患者的數據庫，以便患者將與其相關的藥物信息下載到終端設備。整體系統的原理框圖如圖 1 所示。

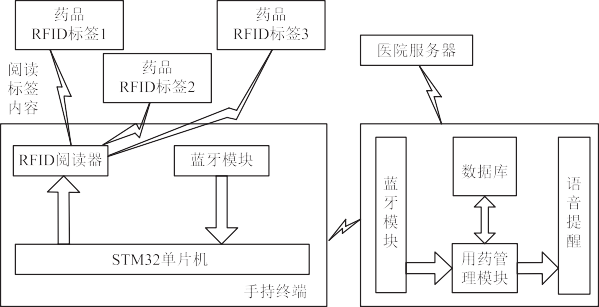

圖 1 基于移動互聯的用藥提醒系統原理框圖

2.2 手持終端設計

RFID 閱讀器通過識別藥品 RFID 標簽并讀取藥品的信息，并將該信息發送給 STM32 單片機。STM32 MCU 是手持終端的核心處理模塊，它與 RFID 閱讀器相連，接收并處理 RFID 閱讀器發來的藥品信息，并將該信息發送到藍牙通信模塊。藍牙通信模塊負責將接收到的信息從手持終端發送到智能終端 [4]。

2.3 智能終端設計

智能終端負責完成藥物信息的分析、提醒和存儲功能。終端數據庫存儲直接從醫院數據庫得到相關藥物信息，智能終端接收手持終端通過藍牙通信模塊發送信息 [5]，智能終端的數據分析模塊對數據庫的信息進行比對分析，并將分析結果發送給語音提醒模塊進行語音提醒，以實現對特殊人群患者正確用藥的監督與提醒。

2.4 醫院服務器端設計

醫院服務器采用 B/S 模式 Apache 服務器存儲患者的藥物信息，并允許患者通過終端從服務器下載藥物信息。為方便有效管理醫生開出的處方，處方存放在數據庫中。由于一般智能終端具有其自己的 SQLite 數據庫，為了便于終端下載和使用藥物信息，醫院處方服務器使用 SQLite 數據庫來存儲處方。

3 用藥提醒系統的軟件設計

3.1 手持終端軟件設計

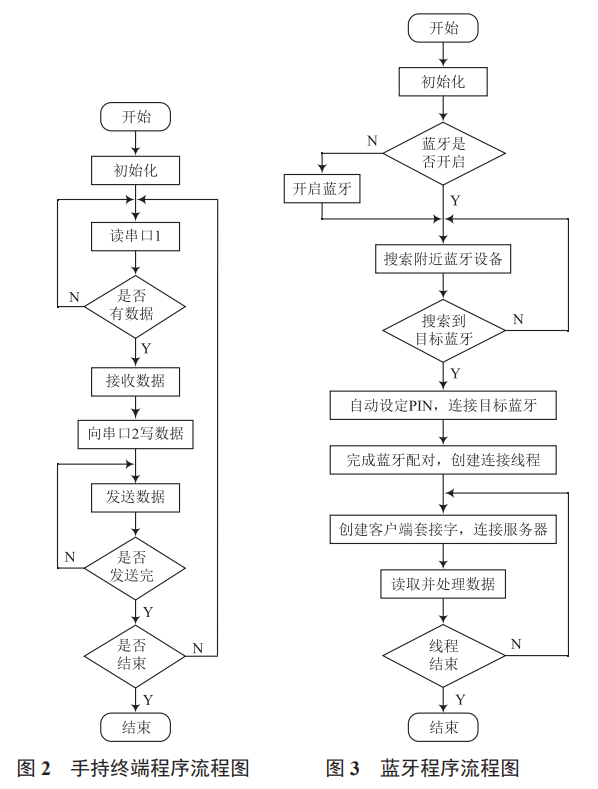

手持終端程序流程圖如圖 2 所示。手持終端選用 32 位的 STM32F103ZET6 單片機 [6]，并在無操作系統之下運行。因此需要自行設置 STM32 單片機內部的時鐘源、中斷信息等。除此之外還需要將讀取 RFID 識別信息的 GPIO 接口 [7] 與智能終端收發數據的藍牙串口進行相關配置，以保證數據的正常傳輸。

3.2 藍牙通信模塊軟件設計

設計的藍牙程序流程圖如圖 3 所示。

藍牙通信模塊 [8] 將智能終端與手持終端相連， 將STM32 發送的藥品標簽信息無線傳送給智能終端。為實現系統的完整功能，智能終端的藍牙模塊應與手持終端的藍牙模塊匹配，并自動連接和數據接收。由于接收到的藥品標簽是打包數據包，因此智能終端需要解析接收到的數據包并確定接收的數據是否準確。若檢測到信息錯誤則摒棄數據。如果患者未能聽到語音模塊的藥物提醒，則表明數據傳輸不正確， 因此需要重新讀取和發送藥物信息，若檢測到的信息正確， 則用藥管理模塊會讀取接收到的數據并將處理后的數據發送給語音模塊，患者便可通過語音模塊聽見正確的用藥提醒 [9-10]。

4 結 語

本文根據 RFID 技術和藍牙技術的優越性，設計了一款針對老年人和視障人士等特殊人群的用藥提醒系統。該系統以手機終端和手機設備作為載體，通過單片機將 RFID 識別器和藍牙通信技術結合。其操作簡單，攜帶輕便，可更好地為老年人和盲人等特殊人群提供用藥提醒服務。
