2025年10月14日，致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下品佳推出基于英飛凌（Infineon）EVAL-M3-IM564評估板的1.4kW壓縮機電機方案。

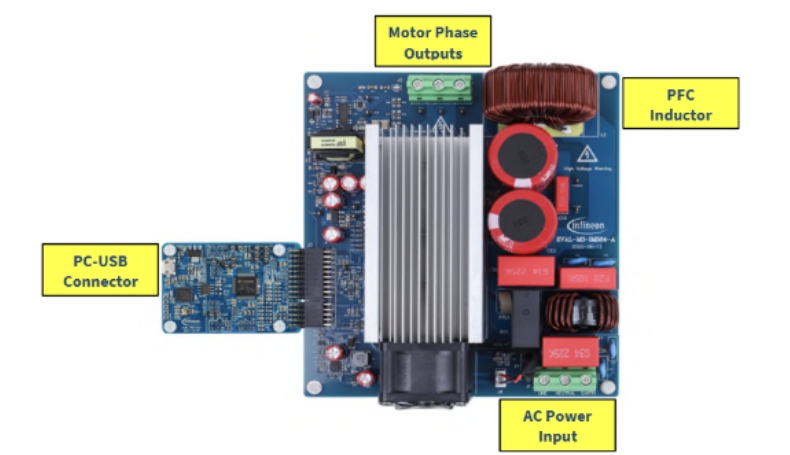

圖示1-大聯大品佳基于Infineon產品的1.4kW壓縮機電機方案的展示板圖

在低功率電機驅動應用中，面對有限空間下的效率、散熱與電磁兼容性（EMC）挑戰，以及高頻開關帶來的噪聲與損耗問題，行業亟需一種能夠在性能、尺寸與成本之間實現更優平衡的集成化解決方案。針對這一趨勢，大聯大品佳基于Infineon EVAL-M3-IM564評估板推出1.4kW壓縮機電機方案，不僅集成單相PFC功能，還通過模塊化設計實現高性能與小型化的完美結合。

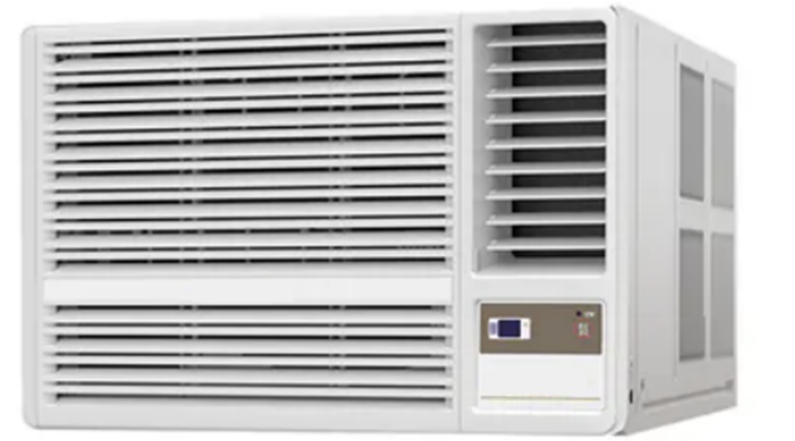

圖示2-大聯大品佳基于Infineon產品的1.4kW壓縮機電機方案的場景應用

EVAL-M3-IM564評估板是Infineon iMOTION?模塊化應用設計套件的重要組成部分。該評估板的電源模塊采用高度集成的三相CIPOS? Mini智能功率模塊（IPM），集成了功率因數校正（PFC）功能，專用于電機驅動應用。結合配備M3 30腳位接口連接器的控制板（如EVAL-M3-102T），用戶可以全面體驗Infineon CIPOS? Mini IPM技術與運動控制引擎（MCE 2.0）技術的強大性能，輕松驅動永磁電機。

該模塊的逆變與PFC部分均支持600V額定電壓和20A額定電流，適用于空調等大型家電以及要求高頻開關操作的低功率電機驅動場景。EVAL-M3-IM564旨在幫助客戶基于CIPOS? Mini PFC集成型IPM（型號IM564-X6D/IM564-X6DS）進行前期設計評估，并支持通過無傳感器正弦控制技術實現對各類永磁電機的高效驅動。

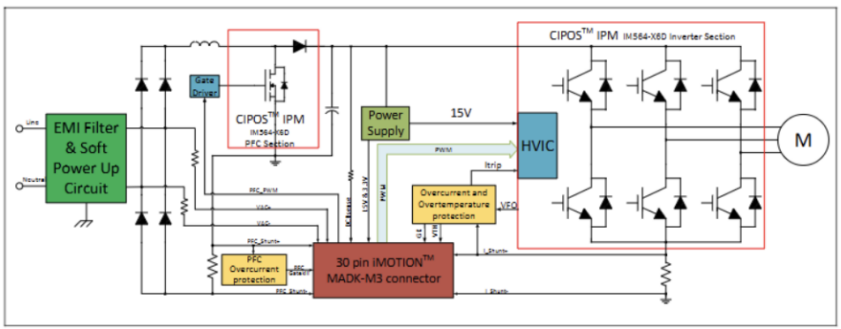

圖示3-大聯大品佳基于Infineon產品的1.4kW壓縮機電機方案的方塊圖

該方案為壓縮機電機驅動領域帶來了全新的可能性。憑借高效的模塊化設計與先進的技術支持，該方案不僅滿足了小型化與高性能的需求，還為客戶提供了更便捷的設計體驗。

核心技術優勢：

?EVAL-M3-IM564評估電源板是iMOTION?電機驅動模塊化應用設計套件（iMOTION? MADK）的一部分。為了運行電機，需要配套的控制板與該電源板連接；

?MADK平臺適用于各種功率等級和不同的控制板。這些控制板可以通過30針iMOTION? MADK M3（例如EVAL-M3-102T）或20針iMOTION? MADK M1接口連接器輕松連接；

?控制板配備30針M3連接器，僅適用于單電機控制；

?評估板旨在提供基于Infineon CIPOS? Mini智能功率模塊（IPM）易于使用的功率級。配備了無傳感器磁場定向控制（FOC）所需的所有組件；

?它提供單相交流連接器、整流器、升壓PFC和用于連接電機的三相輸出。此功率級還包含用于電流檢測的發射極分流器和用于直流鏈路電壓測量的分壓器；

?電源板包含過溫和過電流保護的硬件電路。共射極分流電阻的感測連接可接至30針iMOTION? MADK-M3接口連接器；

?電源板兼容于整合PFC的CIPOS? Mini IPM，這些IPM具有三相共發射極，內置NTC，并考慮到電機額定功率和IPM額定電流。

方案規格：

?輸入電壓165V~265V；

?最大2800W電機功率輸出；

?功率因數校正；

?板載EMI濾波器；

?單分流器電流感應；

?輔助電源：15V、3.3V；

?過流保護；

?過溫硬件保護；

?直流母線電壓檢測；

?熱敏電阻輸出；

?故障診斷輸出；

?與標準示波器探頭兼容的測量測試點；

?PCB尺寸為148mm×165mm，分為兩層，每層銅厚35μm；

?符合RoHS標準。
