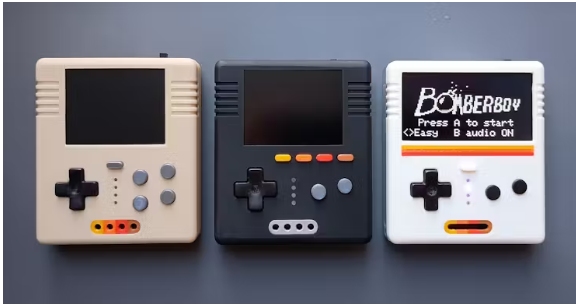

MegaPocket是我的DIY手持游戲設備系列中的第三款，它們具有相同的外形。由ATmega32U4供電，它是您的基本“大屏幕”Arduboy®游戲兼容手持設備。驅動2.42英寸OLED所需的12V升壓電路已集成在PCB上。

我花了很長時間試圖找到一種我喜歡的款式，但最終還是選擇了一些復古的條紋。在我看來是70年代的。除了期望紙薄的屏幕在任何時候都會破裂外，它很容易組裝起來。一些小的RGB LED發光問題仍然存在，但我對結果很滿意。

每次充電的電池壽命是10萬小時(如果你不打開它)。它將玩所有為Arduboy®設計的游戲。

在其他Pocket文章的間隙，我只列出了我從全球速賣通(AliExpress)和亞馬遜(Amazon)獲得的部件。其他的都來自LCSC電子公司。BOM文件位于“自定義零件和外殼”列表的底部，以及EasyEDA Pro設計文件。

許可：我的PCB文件和stl是在The Unlicense(見條款)下發布的。其他所有內容都保留其創作者指定的許可。我不對任何事負責。

Arduboy®是Arduboy， Inc.的注冊商標。本項目不以任何方式隸屬于、授權、認可或連接到Arduboy， Inc.

供應

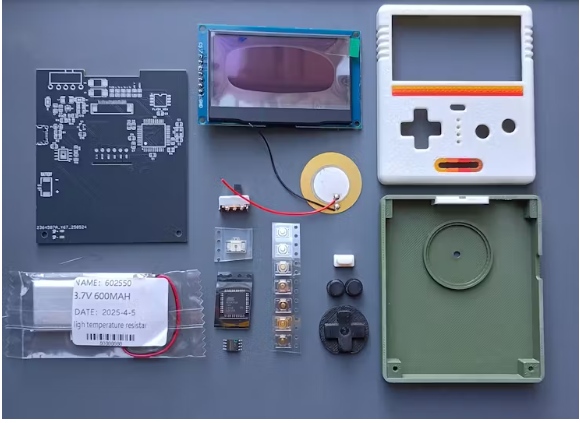

我從速賣通、亞馬遜和LCSC電子公司采購了所有東西(除了外殼和PCB)。而不是列出所有從LCSC，這些零件是在BOM(物料清單)，可以訂購，如果需要，一次。目前所有的東西都有庫存，雖然有幾個零件庫存不足。我不會從全球速賣通那里得到ATmega32u4。假薯片到處都是。

箱子是用PLA 3d打印的，盡管我確實嘗試過中國制造商的透明樹脂打印背面。案例印刷說明反映了那些以前的口袋。

步驟1：焊接

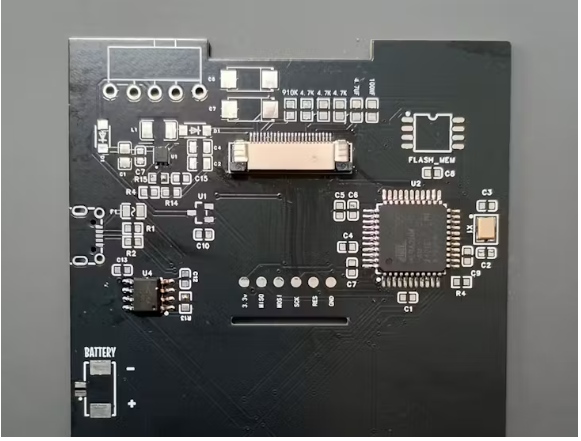

我開始與熱板焊接組件。我更喜歡手工焊接，所以傾向于用電熱板做最少的焊接。我做了ATmega32u4，屏幕連接器，TP4056, 16Mhz晶體和德州儀器在U1的高壓升壓轉換器。

在OLED連接器引腳和ATmega32u4引腳之間，橋接問題將是非常常見的。通常需要大量的檢查和焊料返工。

一旦這些都做了，其他一切在背面可以手工焊接。大量組件需要以正確的方式運行。

對開/關開關加熱過多會使它失去作用。此外，在任何按鈕中加入過多的異丙醇都會使它們不可靠或完全停止工作。

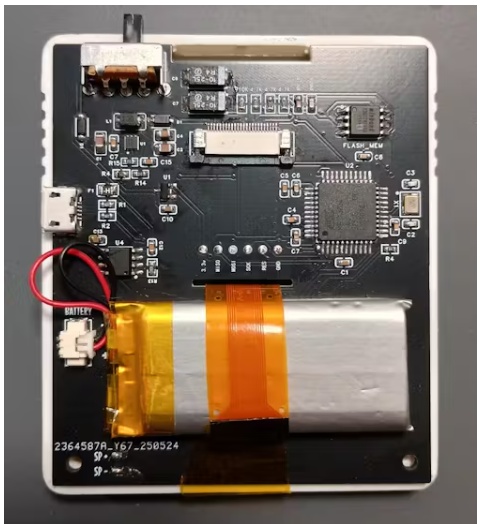

當連接電池時，請確保極性正確!一些批次的電池會有紅色(正極)和黑色(負極)電線互換。用一塊雙面膠帶固定600mAh 602550電池。

我不會麻煩在這一點上修復屏幕，因?yàn)锳Tmega32U4需要先編程。參見步驟2。

步驟2：編程

ATmega32U4需要Arduboy®FX引導加載程序。不幸的是，這不能通過USB端口完成，需要一個外部程序員。

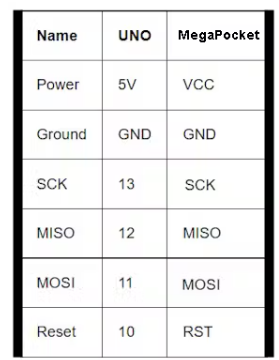

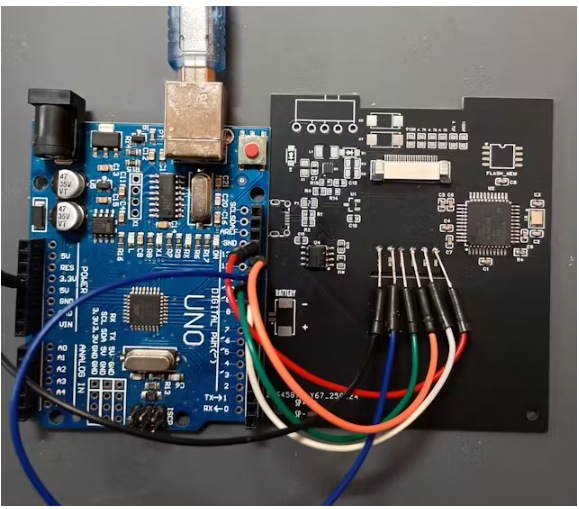

我使用了一個UNO并將其連接到PCB上。

我沒有任何電線顏色的習慣。同樣在圖像中，黑色電線(VCC - lol)在UNO上是3.3v，應該是5v。

…獲取Arduino IDE版本1.8.19

安裝MrBlinky arduboy -自制包

鏈接：GitHub - MrBlinky/Arduboy- homade -package: Arduino IDE板包用于Arduboy和自制版本，使事情變得容易

*指令在他的Github

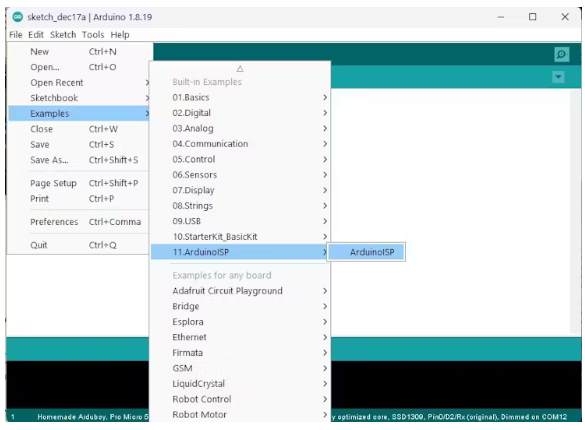

5. 進入“File>Examples>ArduinoISP>ArduinoISP”。然后將Arduino UNO與PC/mac連接，然后上傳代碼使Arduino UNO作為ISP

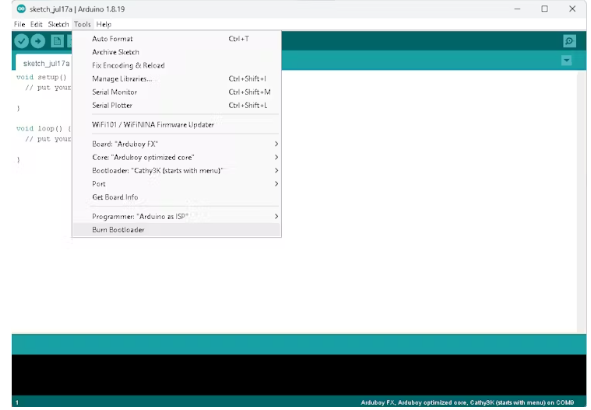

燒錄引導程序設置如下圖。確保將Arduino Pro Micro與Arduino UNO連接

確保選擇了正確的端口，單擊Burn Bootloader并等待結果。如果沒有錯誤，ATmega32U4現在具有Cathy3K Arduboy®引導加載程序，您可以從PCB上拆除電線。

如果出現錯誤，不要給我打電話。你知道你要面對什么。我是說檢查一下你的線路之類的。

步驟3：屏幕

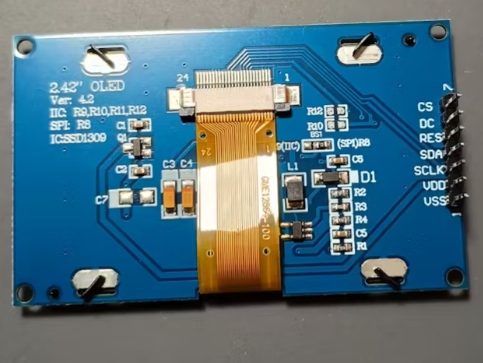

我從全球速賣通買了幾塊2.42英寸的OLED板。因?yàn)槲抑幌胍计聊?，它必須從PCB中移除。彎曲四個金屬片，取出金屬環。屏幕上還附有兩個小的黑色雙面粘性標簽。我用浸漬了異丙醇的工藝刀片來切割它們。慢慢來……它被毀了。事實上，奇跡般地，我一個都沒打碎。

剩下的黑色膠帶很容易用異丙醇去除。

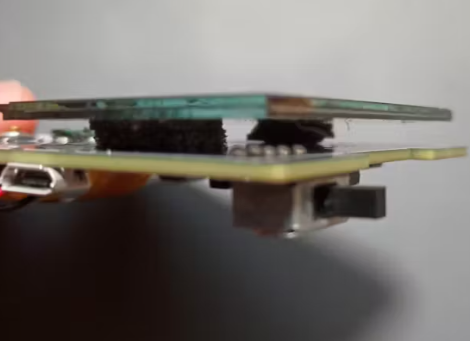

當將屏幕連接到PCB時，我沒有使用花哨的安裝方法。它只是兩個3毫米高的粘性泡沫方塊，我重新放置了20分鐘，直到屏幕處于合適的位置。PCB上有幫助的標記，并且很容易得到水平對齊。垂直……沒有那么多

步驟4：其他部分

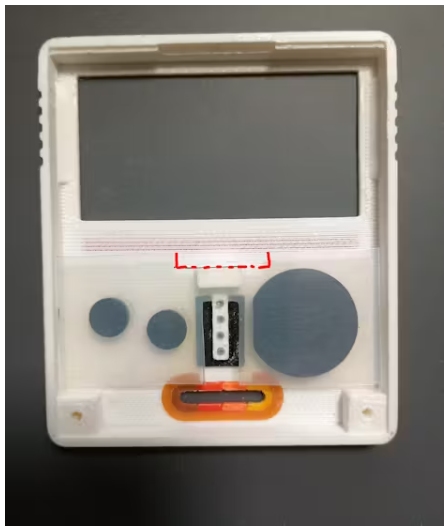

PLA外殼，光管，硅膠片和螺絲都覆蓋在我的其他項目：PicoPocket和CrokPocket

步驟5：插入揚聲器

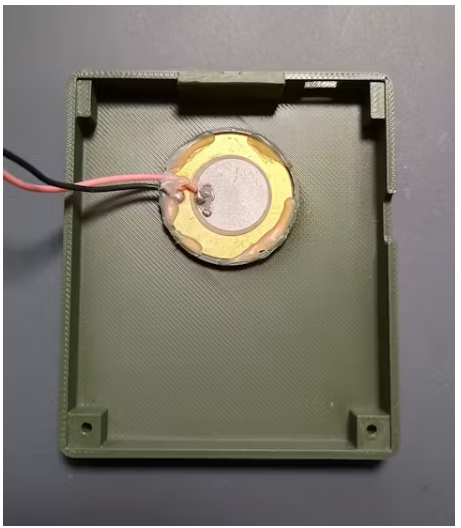

在焊接到PCB之前，壓電揚聲器被熱粘到后殼外殼上

步驟6：游戲

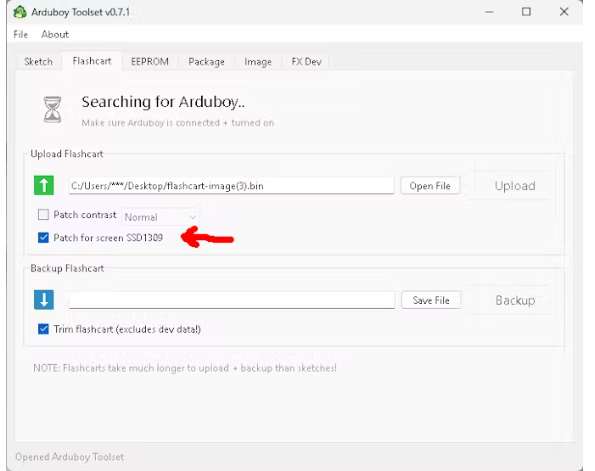

一旦一切都準備好了，你就可以把游戲上傳到閃存芯片了。megapoket需要打開并插入電腦。我使用了Arduboy Toolset 0.7.1(見下面的Github鏈接)。

確保選擇了SSD1309屏幕補丁，然后將游戲上傳到megapoket上的閃存芯片上。

結論

megapoket是基于各種原理圖和猜測。這是業余的，但工作和看起來不錯，這是我唯一的標準。這可能是我口袋系列的最后一個，盡管有進一步擴展的空間。

我為自己造了這個小玩意。BOM文件是不確定的，可能會出現錯誤。幸運的是，隨著人類走向冷漠，megapoket被某個毫無戒心的可憐靈魂建造的可能性為零。
