往期發布了基于小華HC32F334數字電源控制器的兩路交錯無橋圖騰柱TCM PFC參考設計，TCM PFC以其全輸入范圍下軟開關的優勢越來越受到服務器電源以及通信電源的青睞。同時，兩路交錯無橋圖騰柱CCM PFC因其EMI較低，濾波器設計簡單，輸入電流波形更接近正弦以及較高的功率因數，已經在服務器電源中廣泛應用。因此，本期介紹了基于小華HC32F334數字電源控制器的兩路交錯無橋圖騰柱CCM模式參考設計，參考設計的THDi與PF值指標滿足最新更加嚴格的M-CRPS標準。

本文著重介紹了：

? 交替采樣策略，精準獲取電流采樣值，提升系統可靠性、避免開關噪聲影響;

? 優化輕載THDi控制策略

? 電流內環PID采用線性變PI參數，減少輕載至滿載全范圍的THDi;

? 斷續模式下采用平均電流補償策略，減少輕載THDi;

? 采用完整工頻周期間歇控制，優化間歇模式下的THDi性能;

更多功能期待大家親測品鑒。

1. 參考設計簡介

隨著服務器計算需求的增長，特別是云計算和人工智能(AI)計算的興起，服務器CPU/GPU所需功率大幅增加，服務器電源的功率已經從21世紀初的200W至300W范圍增加到3000W/5500W甚至8000W以上?。為了滿足電子產品對高質量電源的需求，同時，在行業頭部企業和節能減排宏觀趨勢的驅動下，服務器電源的行業標準也將從當前國內普遍采用的CRPS2.2標準逐漸升級到M-CRPS標準，新標準對掉電再恢復的沖擊電流、電網電流THD、PF值及功率密度等方面提出了更為嚴格的要求，THD新舊標準差異如圖1所示。

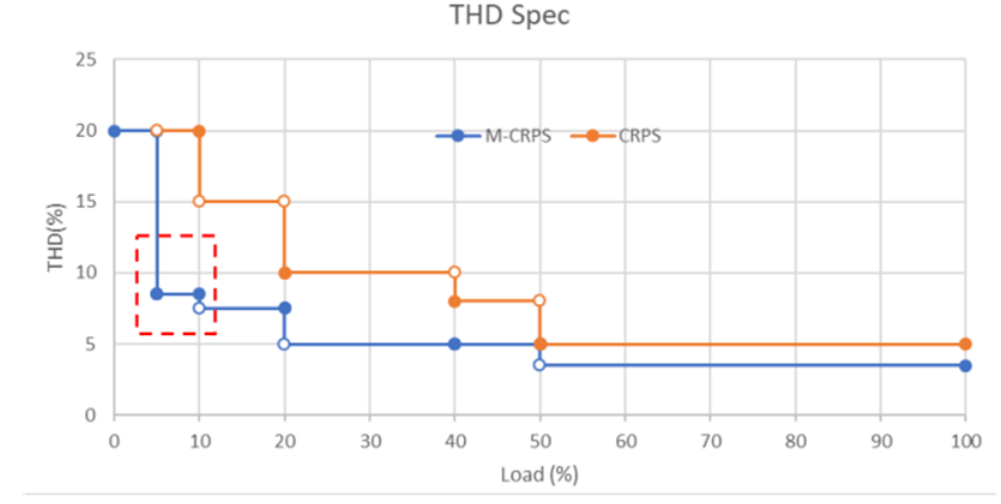

圖 1 M-CRPS/CRPS標準中THDi的要求

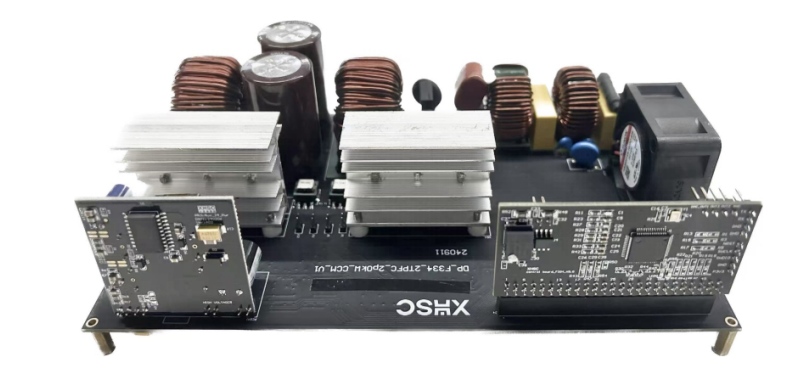

小華半導體基于HC32F334芯片的兩路交錯無橋圖騰柱CCM PFC參考設計方案系統控制框圖如圖 2所示，方案采用平均電流控制，利用高速霍爾傳感器采集電感電流平均值，同時實現交錯控制。圖3為滿載電流波形。圖4為滿載電感電流交錯以及均流波形。圖5為參考方案的THD、PF值以及效率曲線。參考方案的THD與PF值指標滿足最新更加嚴格的M-CRPS標準，如圖12、圖13所示。其主要規格參數如下表所示：

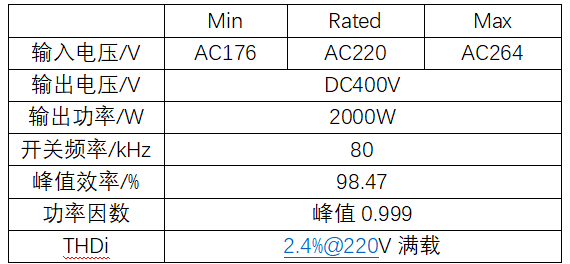

表 1 CCM PFC規格參數

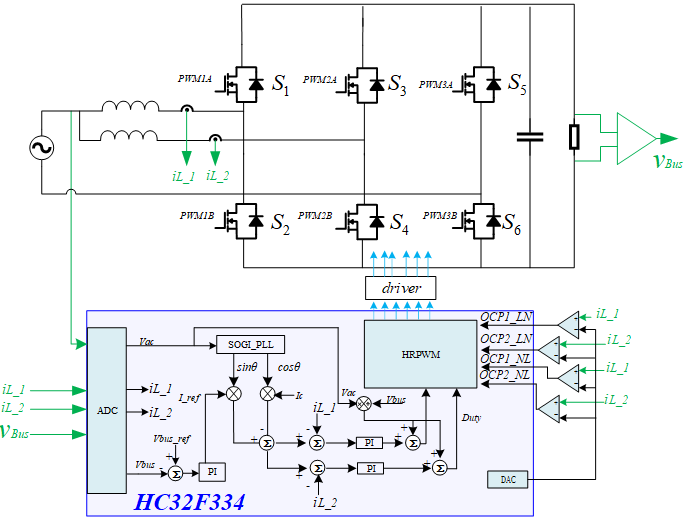

圖 2 小華CCM PFC系統控制框圖

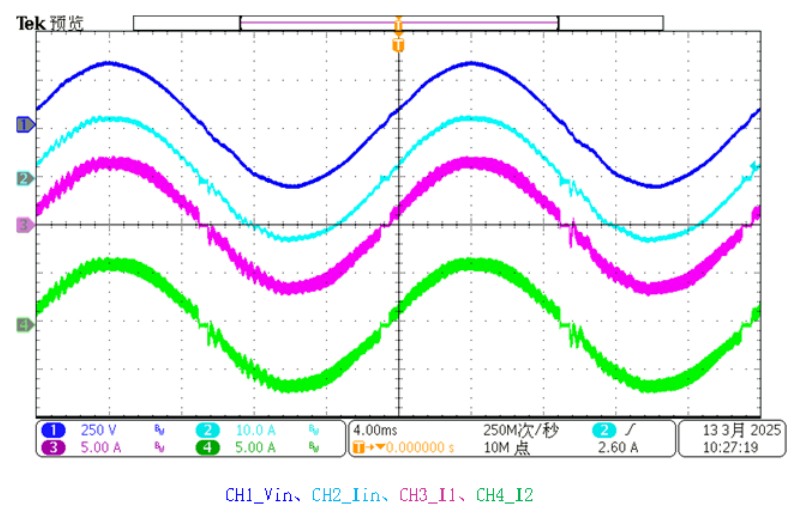

圖 3額定滿載波形

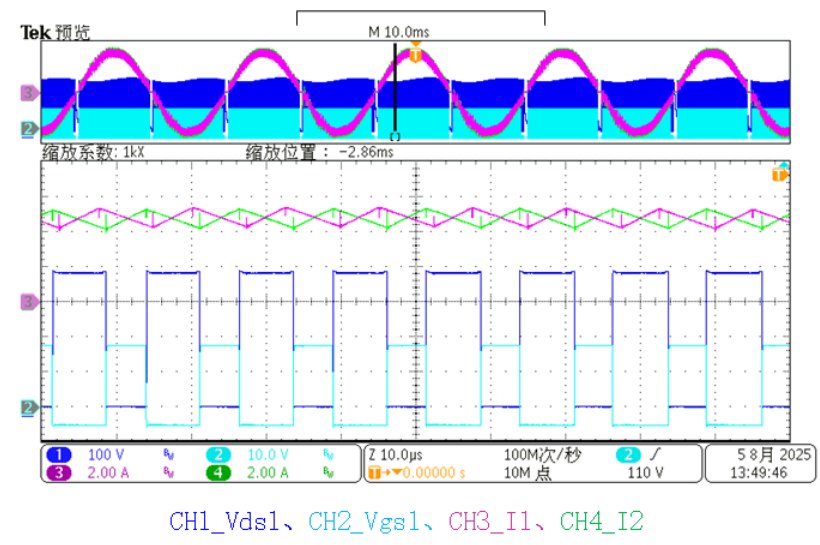

圖 4 滿載電感電流交錯、均流波形

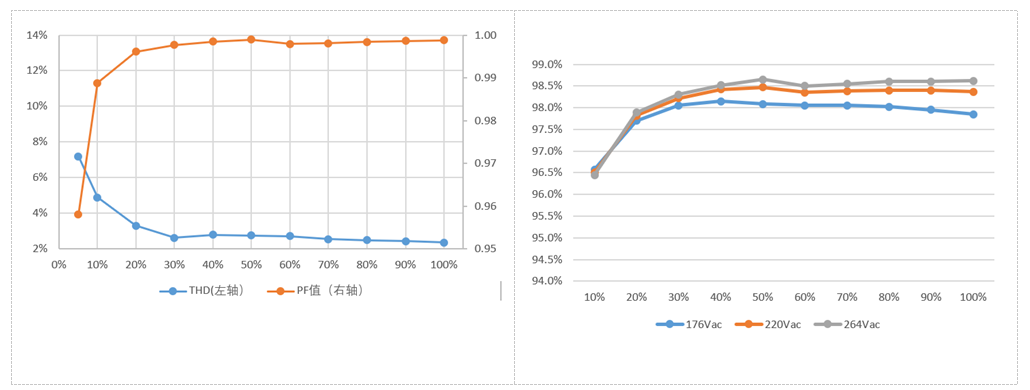

圖 5 THD (左軸)和PF值(右軸)@220V輸入

方案的主要優勢與特點概要總結如下表 2所示。

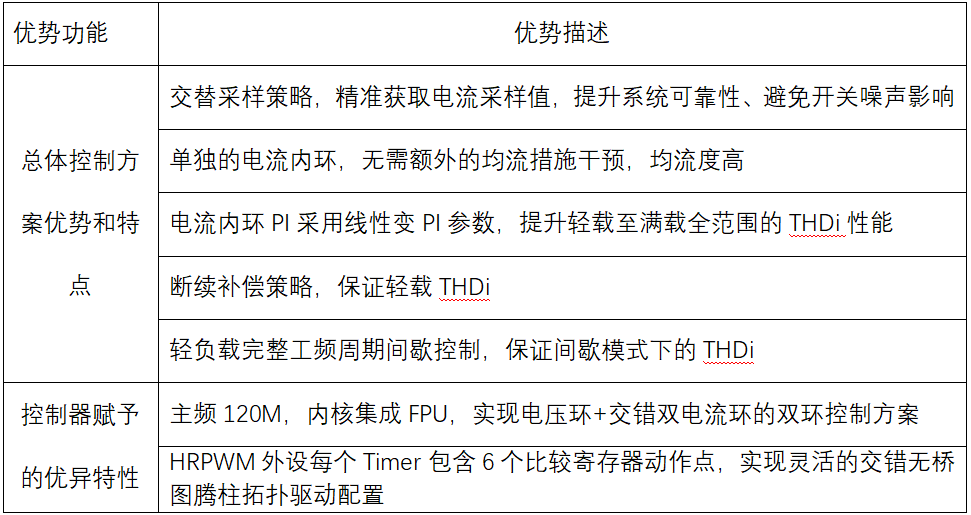

表 2 CCM PFC方案優勢與特點

2. 方案設計要點

2.1 交替采樣策略、避免開關噪聲的影響、提升系統可靠性

參考方案內環采用平均電流控制，要使用平均電流控制，常常采用電感電流上升中點或下降中點采樣，開關開通或關斷時間的中點作為相應的參考采樣時刻，這樣，采樣所得信號就是電感電流平均值，可以精確的表示輸入電流的波形，同時避免開關噪聲的影響、提升系統可靠性。

但是由于占空比的變化范圍很大，電感電流上升中點采樣的抗噪聲性在占空比接近0時受到影響，下降中點采樣在占空比接近1時受到影響，無論是上升中點或下降中點采樣，都無法避免開關噪聲的干擾。為解決這個矛盾，參考方案采用交替中點采樣的方法?？紤]在占空比較大時采用上升中點，而較小時采用下降中點采樣。對于Boost變換器，占空比從0到1不斷的不規則變化，那么MCU將不停的確定下一個周期的采樣時刻：為使MCU確定下一個周期的采樣時刻，需選擇一個占空比的臨界值 δ_c，當占空比大于 δ_c，采用上升中點，小于采用下降中點采樣，δ_c選在0.5左右。同時為避免頻繁切換帶來系統不穩定的風險，引入滯環切換策略，即 δ_c中可以加入適當?shù)难訒rΔ，這樣，當 d_n<δ_c-Δ，由上升中點變?yōu)橄陆抵悬c(diǎn)采樣，當d_n>δ_c+Δ，由下降中點采樣變成上升中點。這樣便很好地避免了開關噪聲的影響。而且算法本身簡單，計算量少。

在HC32F334控制的PFC系統中，確定采樣點的工作由HRPWM外設定時器的特殊比較寄存器事件來實現。

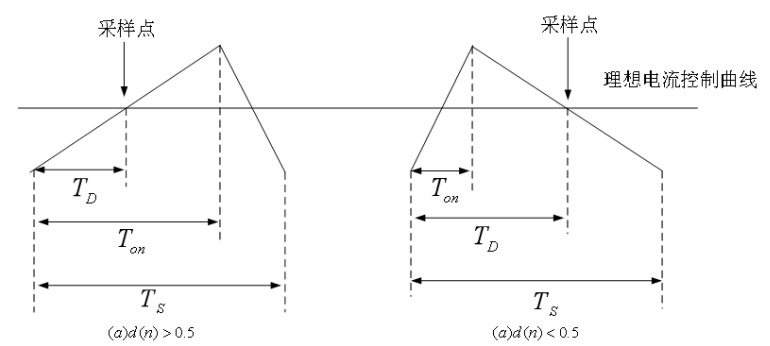

圖 6交替中點采樣算法原理

從圖6中可以看出，在兩種情況下，各自的采樣點距起始點的延遲時間T_D為:

式中，d_（n）為第n次采樣計算得到的占空比，Ts為開關周期。

2.2 優化輕載THDi控制策略

2.2.1 電流內環線性變PI參數控制

參考方案功率電感磁芯選擇磁粉芯繞制，實際運行過程中，在不同電流情況下，PFC電感感量會隨著電流大小而變化，在大電流情況下電感比在小電流情況下有衰減。這就導致電流環的傳函發生變化，如果采用固定的PI補償參數，會導致不同負載下環路的帶寬和相位裕度不一致。為了保證不同負載下電流內環環路帶寬跟相位裕度的一致性，參考方案對電流內環的比例積分系數進行了變PI參數處理。

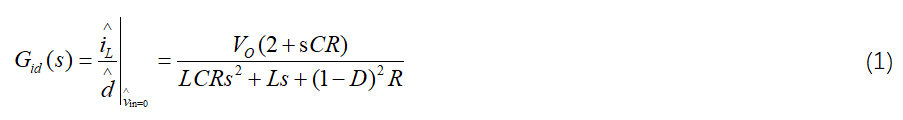

公式(1)為電流環的主電路傳遞函數表達式。滿載電流峰值處，電感感量為600uH，輕載電流峰值處電感感量為1200uH。

輸出Vo=390V，交流輸入Vac=176V，單路滿載1000W功率下R=152.1歐姆，交流峰值處D=0.3619，輸出電解容值C=660uF，L=600uH時主電路的傳遞函數如下：

單路半載500W功率下R=302.4歐姆，交流峰值處D=0.3619，輸出電解容值C=660uF，L=900uH時主電路的傳遞函數如下：

單路輕載100W功率下R=1521歐姆，交流峰值處D=0.3619，輸出電解容值C=660uF，L=1200uH時主電路的傳遞函數如下：

假定用固定的PI參數對上述不同的傳遞函數進行補償，設置補償器，使電流環在低頻時有較高的增益，截止頻率(輕載下)4KHz左右，相位裕度(輕載)為45度左右。

采用補償器

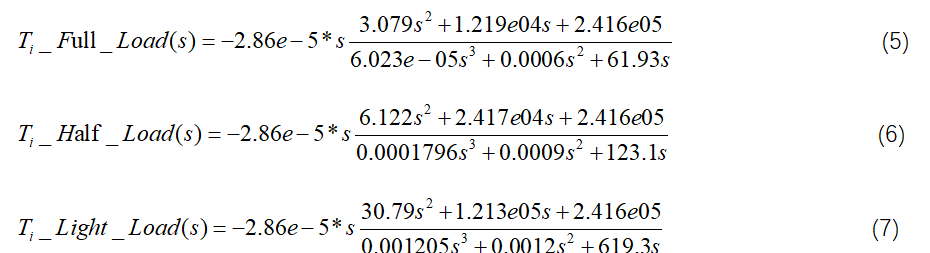

后，同時考慮數字環路采樣以及控制延遲，電流環的開環傳函分別為：

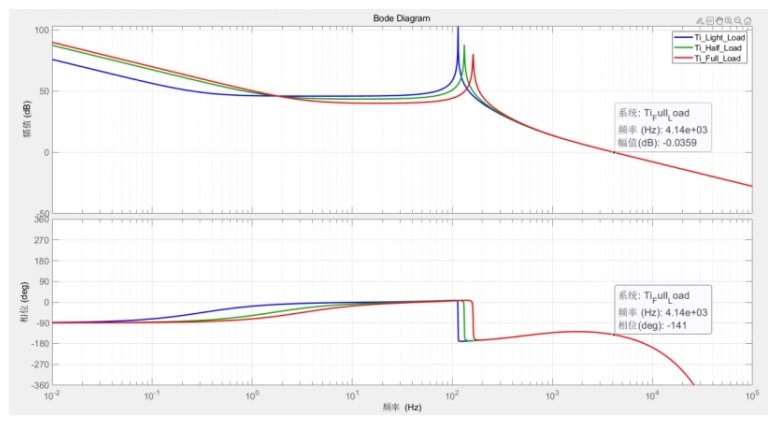

波特圖如圖7中藍色曲線所示，可以看出，輕載下電流環截止頻率為4KHz，相位裕度40度。但是隨著負載增加，如果保持輕載相同的補償參數，滿載下電流環的帶寬變大，但同時相位裕度幾乎為0,環路將不穩定。

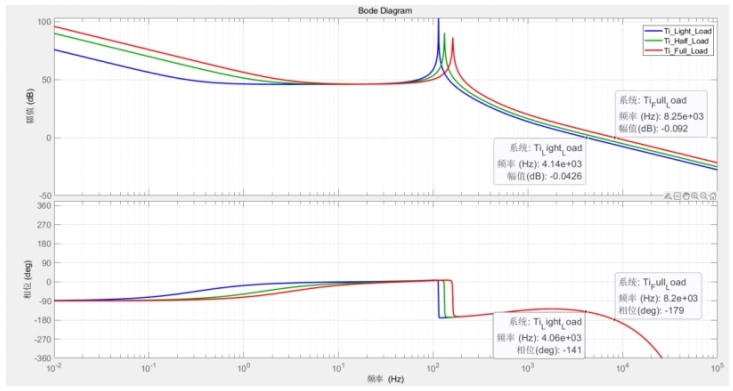

圖 7固定PI參數時電流環開環波特圖

由上圖可知，如果采用固定PI參數時(輕載至滿載范圍固定采用輕載下的PI參數)：

? 輕載下，帶寬為4kHz,同時具備39度的相位裕度;

? 但重載下，帶寬由4kHz變?yōu)?.2kHz，相位裕度幾乎為零，會引起系統震蕩。

因此，如果要保證在不同負載下電流內環帶寬和相位裕度保持一致，需要根據電流給定值變化不同的PI參數。

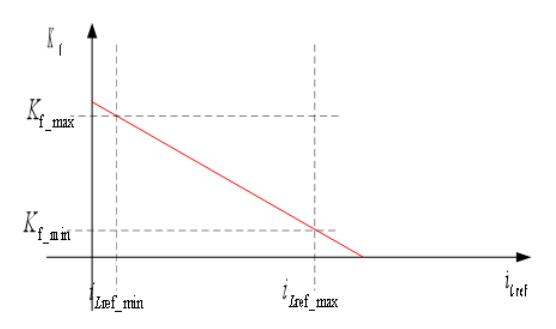

圖 8 內環變PI調節系數確定示意圖

如圖8所示，Kf為內環PI參數的調節系數，Kf根據電壓外環的輸出iLref列寫一次函數求得，即K*iLref+b=Kf。將滿載的Kf值以及輕載的Kf值分別帶入上述一次函數中求得K、b的值即可確定Kf曲線。電流內環最終的PI參數Kp_actual=Kf*Kp, Ki_actual=Kf*Ki。

當電感感量為600uH是，取Kf=0.5，便可獲得跟電感感量L=1200uH下相同的電流內環帶寬以及相位裕度。如圖9所示，為采用上述調節系數后的內環開環波特圖。

圖 9 變PI參數電流環開環波特圖

如圖12所示，圖中分別畫出了采用固定PI參數下的電流THDi以及采用變PI參數下的電流THDi。采用固定PI變參數時，將Kf取值固定為0.3，這樣設計可保證輕載至滿載范圍內電流環路穩定。由圖可知，如果采用固定的PI參數設計，5%至10%負載區間THDi不滿足M-CRPS標準要求，同時50%負載以上接近M-CRPS標準要求上限。

因此，為了滿足M-CRPS標準要求，輕載下需要加大PI參數，但是如果依然采用固定PI參數會導致重載環路不穩，如圖8所示，滿載采用與輕載下相同PI參數就會導致滿載下相位裕度不足。因此，為了兼顧輕載與重載下的THDi和環路穩定性，電流內環采用變PI參數的設計就很有必要性。如圖12所示，采用變PI參數設計后，10%負載以下的THDi有明顯的改善，但是依然不滿足M-CRPS的標準要求。20%負載以上的電流THDi略微有點改善。

2.2.2 電感電流采樣的斷續補償策略

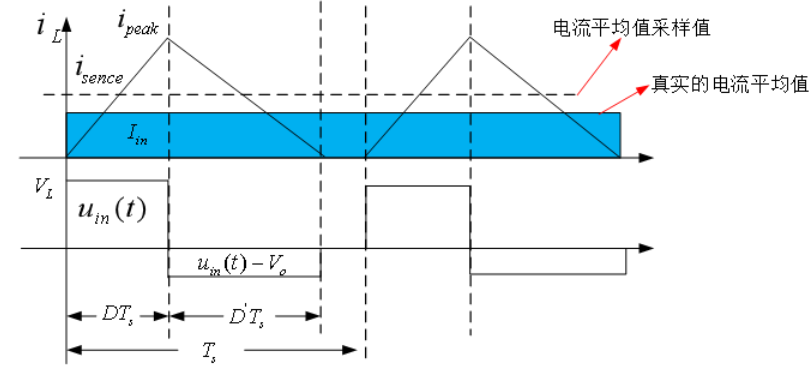

圖 10斷續模式下的電流示意圖

如圖10所示，負載較輕時，電感會進入斷續模式，此時的采樣電流與實際的輸入電流是有偏差的，真實的電流平均值比實際采樣值要小，若不進行矯正，會導致電流跟蹤出現偏差，影響輕載的電流THD。

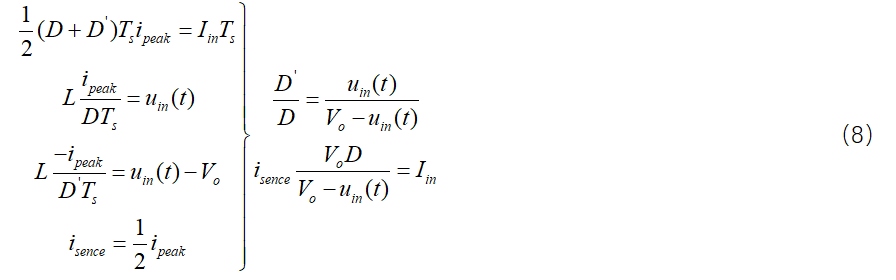

定義斷續模式下的電流補償系數I_comp

如圖12所示，圖中畫出了在變PI參數基礎上增加斷續補償策略前后的電流THDi。由圖12可知，如果不加斷續補償控制策略，空載到10%負載(不含)THDi指標會超M-CRPS標準的要求。同時，由于單雙路的切換，60%負載下工作在雙路模式，單路負載較輕，THDi指標已經接近M-CRPS標準上限。

增加斷續補償控制策略后，除空載附近進入間歇模式外，其他負載點完全滿足M-CRPS標準的要求，說明斷續補償控制策略必不可少。

2.2.3 輕負載完整工頻周期間歇控制

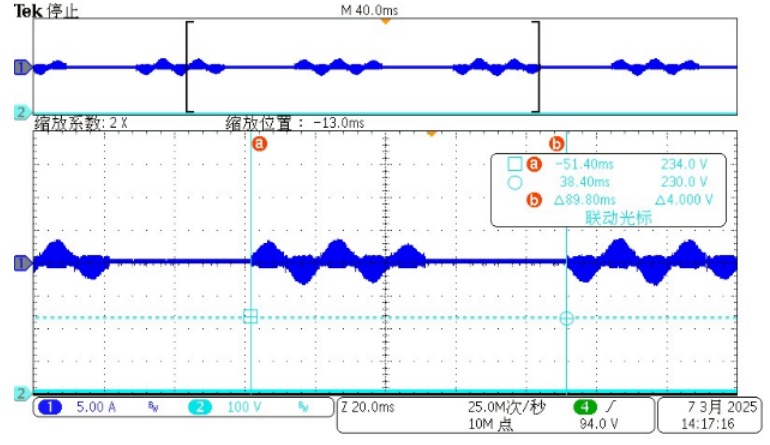

通常，滿足輕載電流THD的要求要比滿足重載電流THD要求更困難;特別是在滿足M-CRPS標準中5%負載THD不大于8.5%以及負載低于5%不大于20%要求時，尤其如此。因此，本參考方案為了應對上述難點，設計了完整工頻周期間歇控制策略。當負載較輕時，控制進入間歇模式，開關時刻控制在工頻過零點發生。這樣就可以保證間歇模式下，開出來的波形為完整工頻周期，即可保證輕載下的電流THD。如圖11所示，為完整工頻周期間歇模式下的電感電流波形。

圖 11 完整工頻周期間歇模式下的電感電流波形

如圖12所示，繼續增加完整工頻周期間歇控制策略后，THDi指標全負載范圍內滿足M-CRPS標準要求。

2.3 不同優化策略THDi與PF值實驗效果對比

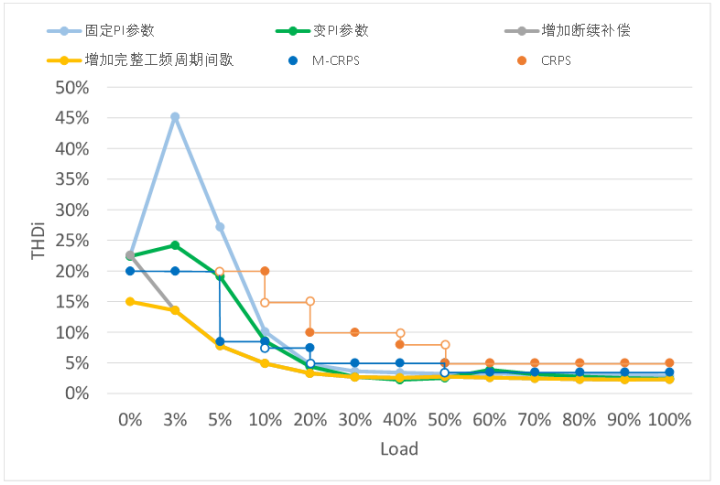

圖 12不同控制策略下THDi

圖 13 不同控制策略下PF值

3. HC32F334對優異性能的支持

3.1 集成FPU和DSP的Cortex-M4內核對復雜運算的支持

本參考方案采用電壓外環電流內環的雙環控制策略，兩路交錯，交錯的兩路采用單獨的電流環。這就需要在環路中斷處理中分別對兩路電流進行PID運算。PID的參數采用單精度浮點數。另外，電壓外環中的陷波器以及鎖相環處理子程序，也都采用單精度浮點來運算。電壓外環加兩路電流內環的PID運算以及陷波器、鎖相環運算對控制器MCU的性能提出了比較高的要求，一般控制器MCU并不能勝任。

HC32F334系列是基于ARM® Cortex®-M4 32-bit RISC CPU，最高工作頻率120MHz的高性能MCU。Cortex-M4內核集成了浮點運算單元(FPU)和DSP，實現單精度浮點算術運算，支持所有ARM單精度數據處理指令和數據類型，支持完整DSP指令集。內核集成了MPU單元，同時疊加DMAC專用MPU單元，保障系統運行的安全性?；谏鲜鯤C32F334的優異性能，本參考方案基于HC32F334實現了上述環路、陷波器、鎖相環等復雜的運算處理，同時保證了樣機的電流THD指標滿足M-CRPS標準要求。

3.2 HRPWM外設靈活的PWM輸出控制

HC32F334芯片的HRPWM外設包含豐富的事件用來控制PWM輸出，如，相比于競品，HC32F334的事件更多：有6個比較寄存器動作點，和10個外部事件輸入動作源。并且在計數器的上升計數，下降計數時可以配置不同的輸出狀態。

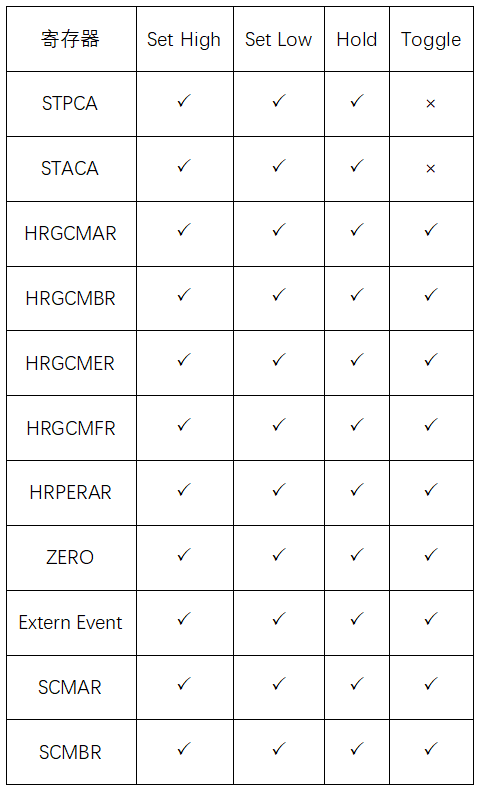

表 3 PWM控制事件

如所示，STPCA寄存器可配置計數停止端口狀態;STACA寄存器可配置計數開始端口狀態;HRGCMmR(m=A、B、E、F)四個比較寄存器具備高精度;HRPERAR為計數周期點，ZERO為計數零點，計數周期點以及計數零點可單獨設定端口動作;10個外部事件源可選擇相應GPIO口，也可分別選擇3個內部比較器中的任意一個輸出事件;SCMAR、SCMBR為兩個低精度特殊比較寄存器，除了具備端口動作功能外可專門作為ADC的同步觸發源事件以及HRPWM單元間或單元自身的計數器動作源(啟動、清零、捕獲)。

另外，動作寄存器具備優先級，在鋸齒波計數模式下設定相等的比較值時，Extern Event>HRPERAR> HRGCMAR> HRGCMBR> HRGCMER> HRGCMFR> SCMAR> SCMBR> ZERO。

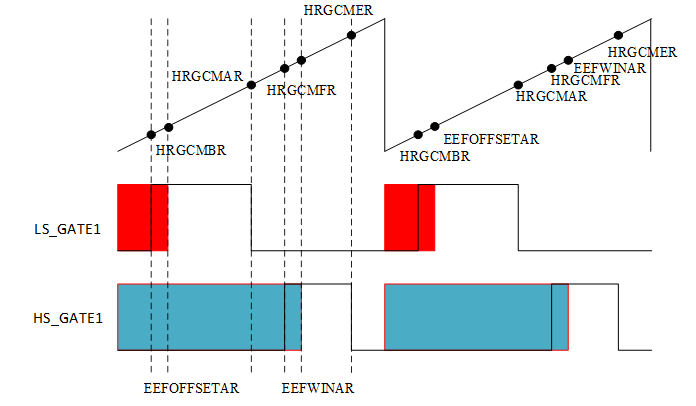

得益于HC32F334芯片HRPWM外設的上述優勢，小華的兩路交錯無橋圖騰柱CCM PFC拓?fù)鋮⒖挤桨缚梢暂p松搞定驅動波形。其中，一路高頻臂的驅動波形示意圖如圖14所示：由圖14可以看出，高頻臂上下管驅動分別通過HRPWM外設定時器的四個寄存器實現，優勢是上下管驅動脈寬可以實現從0占空比到百分百占空比(反之亦然)的連續調整。另外，通過配置HRPWM外設以及EEFOFFSETAR、EEFWINAR兩個寄存器的值可分別實現對高頻臂上下管的單周期的OCP保護事件的消隱功能，屏蔽驅動邊沿單周期保護的誤動作。

最后，兩路高頻臂驅動波形需要在環路中斷中更新的寄存器數量相對較多，傳統MCU在處理時很容易出現丟波或者連波的情況。小華HC32F334芯片針對該情況在HRPWM外設設計上做了特殊的優化，不僅增加了單次緩存的功能同時還增加了緩存完成標志位，這樣就可以保證寄存器在更新后波形的正確性。

圖14 CCM PFC高頻臂驅動發波配置示意圖

4.交錯無橋圖騰柱CCM PFC應用方案擴展

隨著光儲新能源、新能源汽車V2G車載電源、便攜式儲能、陽臺光伏等雙向能量傳輸?shù)男枨?，基于雙向能量傳輸?shù)耐負湓絹碓绞艿娇蛻羟嗖A。本參考方案的無橋圖騰柱CCM PFC便是一種可實現AC/DC以及DC/AC的雙向拓?fù)?。小華HC32F334也能很好的支持基于CCM的無橋圖騰柱逆變(并、離網)拓?fù)淇刂撇呗裕到y(tǒng)框圖如圖15所示。歡迎大家開發探討。

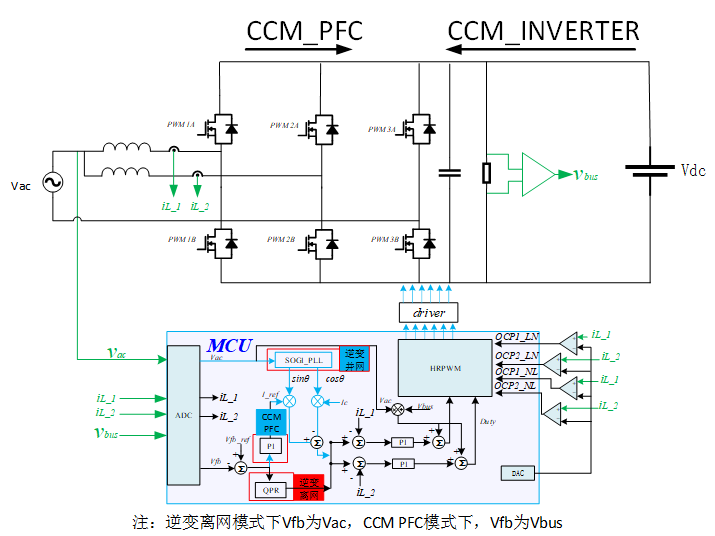

圖 15 雙向交錯無橋圖騰柱控制框圖

5.總結

隨著AI和人工智能等新一代信息技術產業的蓬勃發展，服務器電源的高效率和高功率密度要求日益增強。本文詳細介紹了基于小華HC32F334數字電源控制器的兩路交錯無橋圖騰柱CCM PFC參考設計，重點介紹了交替采樣策略;電流內環PI線性變參數設計;斷續補償控制;輕負載完整工頻周期間歇控制等提升CCM TPFC輕載THDi性能的控制策略。

上述分析和實驗結果表明，小華HC32F334從芯片層面保證了圖騰柱PFC控制功能的實現;同時靈活的PWM波形控制功能有利于各種電源拓?fù)涞臄?shù)字控制開發，讓用戶使用起來更便捷、更安全!
