納祥科技NX701G是一款低成本低功耗、外圍電路簡單的手寫板擦寫自動控制IC，芯片在性能上可功能覆蓋TW162手寫板芯片。

（一）NX701G芯片概述

NX701G采用3V紐扣電池或者兩節或者三節普通千電池供電，自帶升壓電路，并每次自動產生1個極性相反的高壓擦寫脈沖，以達到一次性對手寫板進行擦寫的目的。

NX701G為一鍵式自動擦寫控制器，其觸發為ER端從低到高的上升沿，亦即連接該pin的鍋片開關按壓行為。在一次脈沖產生周期內的多次按壓行為僅觸發一次擦寫脈沖的產生，直至1個脈沖完全結束，等待下一個按壓動作觸發。

NX701G為一款內置升壓電路并可以自動產生擦寫脈沖的手寫板擦寫控制芯片。擦寫脈沖1個，每次脈沖的輸出和上一次的脈沖相反。脈沖電壓可以通過外置電阻設置。

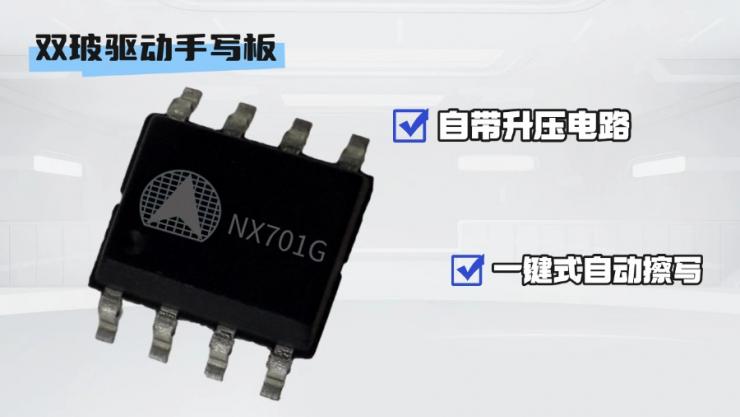

▲NX701G芯片主圖

（二）NX701G主要特性

● 不擦寫狀態下基本零功耗(nA級別)
● 一鍵式自動擦寫
● 自動升壓
● 異性單脈沖
● 擦寫脈沖電壓可調(外置調壓電阻)

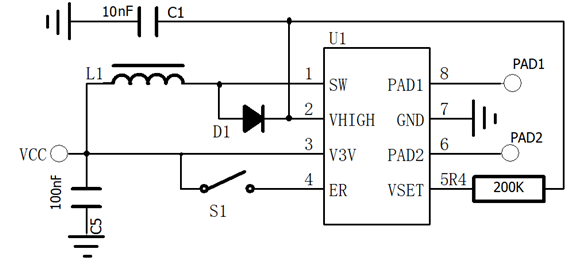

▲NX701G功能框圖

（三）NX701G芯片亮點

NX701G是一款高性能的手寫板芯片，低成本低功耗，同時具備外圍電路簡單的特質。

● 外圍電路簡單
NX701G采用SOP8小型化封裝，其內部集成高效升壓電路模塊，可精準保障擦寫操作過程中脈沖電壓穩定達到額定技術參數要求，從而實現一鍵式全自動擦寫功能。

● 低功耗低成本
NX701G在非擦寫狀態下具有極低的功耗特性，其工作電流通常維持在納安（nA）量級，近乎于零功耗運行狀態，輸出性能穩定，降低了生產成本和材料成本。

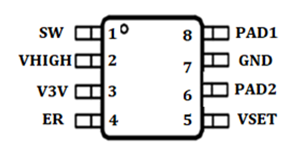

▲NX701G管腳配置

（四）NX701G應用領域

NX701G憑借其優良的性能表現，在教育、商務辦公及藝術創作等多個專業領域得到廣泛應用，為用戶提供了高效、便捷的數字化書寫解決方案。

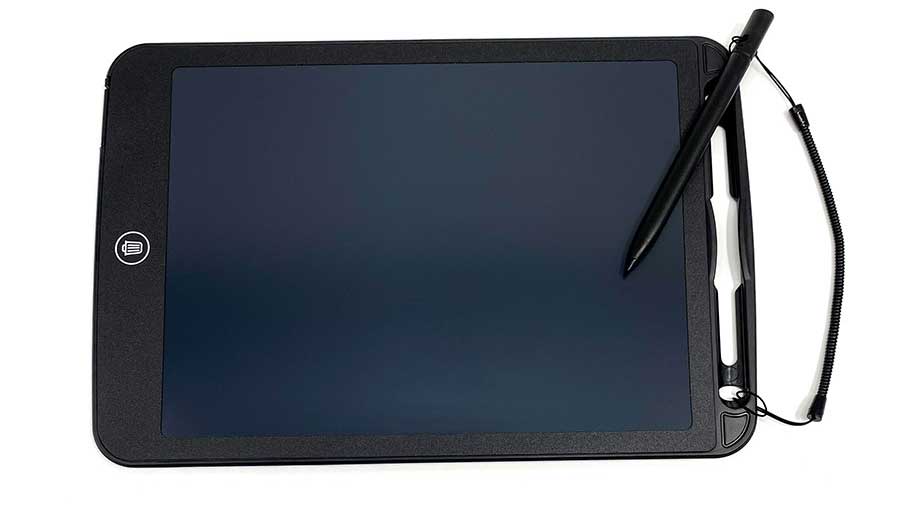

▲NX701G應用示例圖
