如果你的傳感器不僅能告訴你溫度，還能告訴你感覺有多熱呢?

本項目將Carenuity C3-Mini這款超緊湊型Wi-Fi + BLE MCU改造成一個熱指數監視器。通過將SHT40傳感器(用于精確的溫度和濕度)與0.96英寸OLED集成，我們創建了一個微小但功能強大的顯示器，顯示：

?實際溫度，單位°C

?相對濕度(%)

?計算熱指數(感覺溫度)

?危險高溫時的警告標志

適合氣象站，個人安全，溫室監控和智能家居儀表板。

組件使用

Carenuity C3-Mini (ESP32-C3)

一款緊湊、經濟高效的Wi-Fi + BLE MCU，專為嵌入式和物聯網應用而設計。

為什么它非常適合這個項目(以及其他項目)：

?原生Wi-Fi和BLE為物聯網做好準備

?USB-C易于插入和編碼

?兼容Arduino， ESP-IDF， ESPHome和MicroPython

?焊接友好的引腳，用于面包板或生產

?低成本，低功耗-理想的可穿戴設備或電池供電的傳感

?支持OTA、Matter、MQTT、藍牙配置和Web服務器刷新

Sensirion SHT40傳感器

?數字I2C溫度和濕度傳感器

?±0.2?°C溫度精度，±1.8% RH精度

0.96英寸OLED顯示屏(SSD1306, 128x64)

?使用U8g2圖形庫控制

?高對比度，低功耗顯示

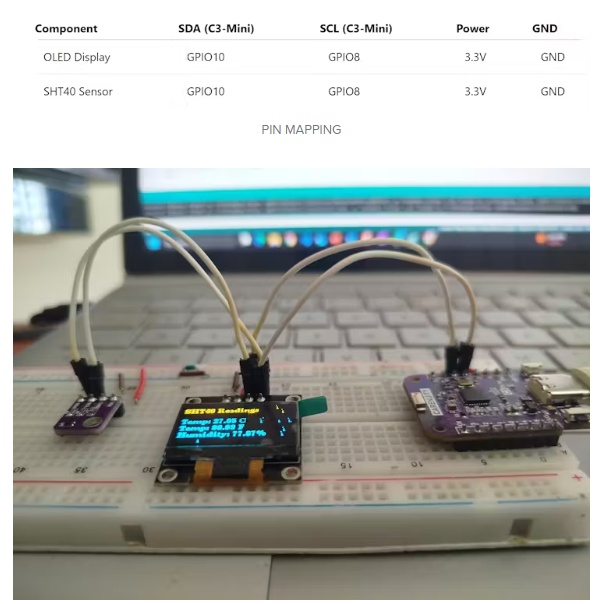

接線圖

cararenuity C3-Mini的I2C總線是靈活的，gpio可以通過Wire.begin()重新分配。

完整代碼(Arduino兼容)

設置Arduino IDE和上傳代碼

要使用Arduino IDE在您的cararenuity C3-Mini上運行此項目，請遵循以下步驟：

安裝單板支架。打開Arduino IDE，轉到File > Preferences，并將此URL添加到附加板URL：

安裝ESP32單板：進入Tools > Board > Boards Manager，搜索“ESP32 by Espressif Systems”，進行安裝。

選擇正確的單板：進入Tools > Board，根據可用的單板選擇“LOLIN C3 Mini”或“ESP32C3 Dev Module”。兩者都與cararenuity C3-Mini兼容。

設置端口：通過USB-C插入C3-Mini，并在Tools > Port下選擇正確的COM端口。

粘貼并上傳代碼。使用本文提供的示例代碼。

打開Serial Monitor：進入Tools > Serial Monitor，設置波特率為9600。您將看到實時溫度、濕度和熱指數日志——這對調試很有幫助

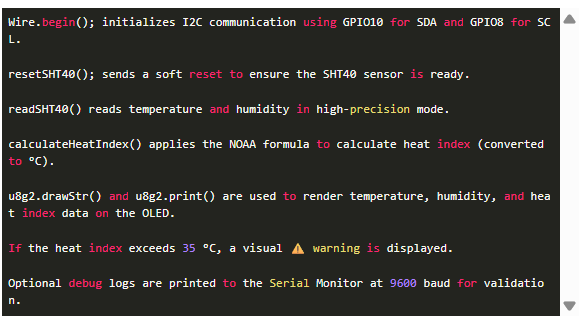

代碼崩潰

下面是草圖工作原理的快速分解：

什么是熱指數?

熱指數=感覺溫度。它結合了溫度和濕度，因?yàn)槿藗冊诔睗竦目諝庵袝?huì)感到更熱。

這個項目使用美國國家海洋和大氣管理局的熱指數公式，最初以華氏度為單位，并將其轉換為攝氏以供全球使用。

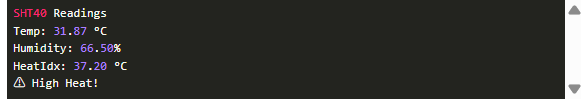

OLED輸出示例

實時警報有助于保護用戶免受危險情況的影響。

視覺警報

當熱指數> 35?°C: OLED上的警告符號和信息屏幕上繪制的圖標(“!”)

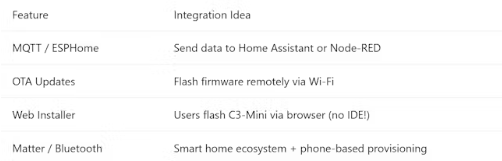

物聯網和云集成的想法

該項目非常理想，用戶可以對其進行增強，以實現物聯網與云的融合。

用例

?溫室監控

?可穿戴舒適追蹤器

?家庭氣象站

?工業熱安全警報

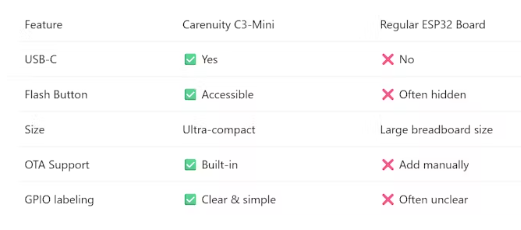

carrenuity C3-Mini為何勝出

由開發者為開發者設計。

最終的想法

該項目僅使用三個組件，使用C3-Mini提供了一個功能強大的微型天氣監測儀。這是學習環境感知、顯示控制和溫度感知與現實世界應用的好方法。

無論您是為了娛樂，安全還是智能家居自動化而構建，這個項目都是一個很好的開始!

本文編譯自hackster.io
