一個緊湊的二合一設備，測試電子元件，并為您的移動設備充電-完美的制造商，學生和DIY維修

步驟1：準備基礎面板

?用過的白色亞克力板(3毫米厚，14 × 9厘米)

?鉆了4個孔以匹配LCR儀表安裝孔

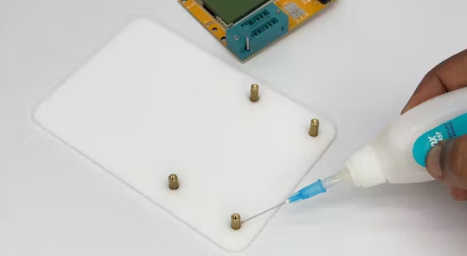

?在孔中插入塑料/金屬墊片

?將墊片牢固地粘在丙烯酸片上，用于安裝支撐

步驟2：安裝LCR儀表和電池座

?將LCR儀表放在墊片上

?擰緊4顆螺釘將LCR儀表固定在亞克力上

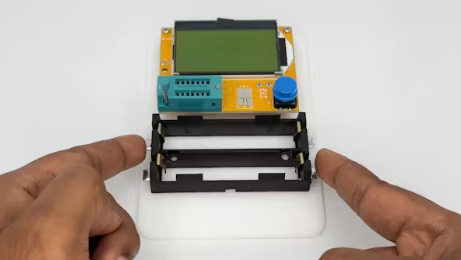

?18650電池座(2P)

?將其放置在亞克力上的LCR儀表下方(居中)

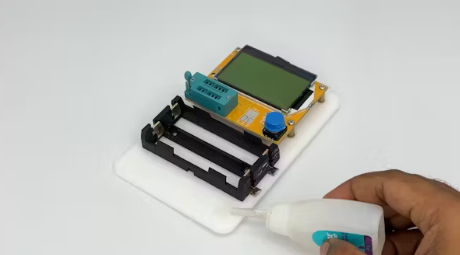

?將電池支架牢固地粘在丙烯酸樹脂上，以保持牢固

步驟3：添加電源模塊

?Powerbank模塊

USB接口朝外(側面)

?膠合電源模塊右下角的亞克力

?升壓轉換器模塊(XL1308/SX1308)

?固定在左下角的亞克力

?用膠水固定兩個模塊

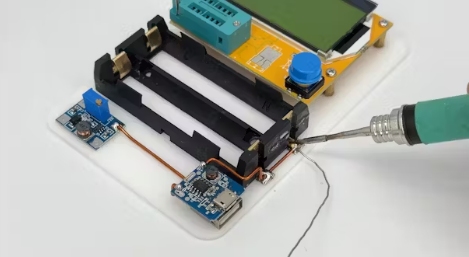

步驟4：電源線-第一部分

?采用中粗銅線，彎曲至所需形狀和長度

?充電寶模塊負極(-)與升壓模塊負極(-)輸入連接，焊接牢固

?用另一根銅線將充電寶模塊的正極(+)與電池座的正極(+)連接，焊接到位

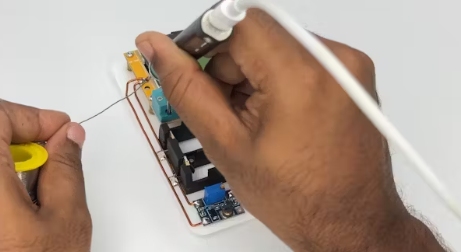

步驟5：電源線-第二部分

?升壓模塊輸出負(-)接至：

?電池座負極(-

?LCR計的負(-)

?所有接頭焊接牢固

?將升壓模塊的輸出正(+)直接連接到LCR儀表的正(+)，并焊接

步驟6：讓它看起來專業：把你的電路變成一個真正的PCB與PCBWay!

?通過PCBWay將您的電路從面包板升級到專業PCB -由全球制造商信賴的質量和可負擔性。

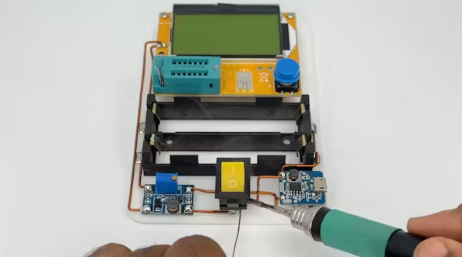

步驟7：添加開/關開關

?從充電寶模塊+ve(或電池座+ve)焊接一根銅線-自由端左

?從升壓模塊的+ve輸入焊接另一根銅線-自由端左

?采用2針ON/OFF開關

?將自由導線兩端焊接到開關的2支腿上(每支腿一根導線)，如圖所示

?這允許將電源切換到升壓模塊

步驟8：插入電池并設置輸出

?插入2x18650電池(從舊筆記本電腦電池組回收-高質量電池)

?使用前請檢查電池電壓和狀態，以確保安全

?將電池放入2節電池座中

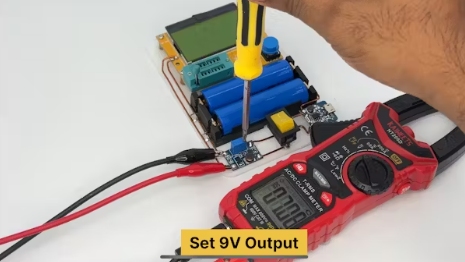

?插入后，打開開關，用螺絲刀調整升壓模塊預置

?使用萬用表設置輸出電壓為9V

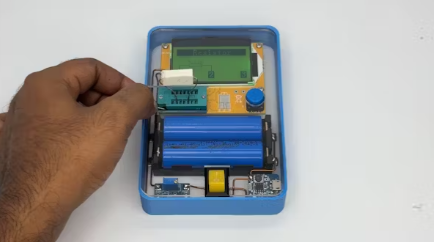

步驟9：安裝外殼和頂蓋

?3D打印側面保護外殼

?使用FlexKwik膠(強力膠)在亞克力板上安裝外殼

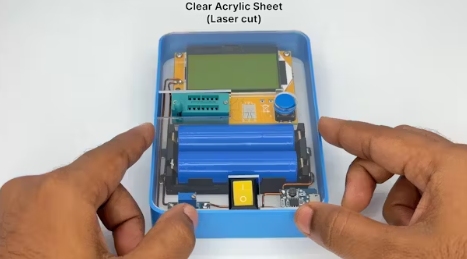

?對于頂蓋，使用透明亞克力板更好的組件視圖

?激光切割孔用于：

?電源開關

?LCR測試按鈕

?組件測試區

步驟10：使用1 -電池充電和移動充電

?本設備支持電池充電和移動電源輸出

?要為內置18650電池充電，請將USB電纜插入移動電源模塊輸入

?充電時紅色LED閃爍

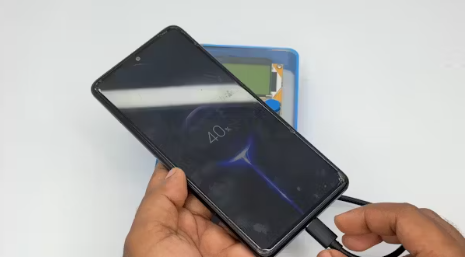

?為移動設備充電時，請將移動設備連接到USB輸出端口

?您還可以為小型USB設備供電或充電，例如：

?移動電話

?耳塞/ EarPods

?Smartwatches

?USB燈或風扇

步驟11：使用2 -測試電子元件

?首先，使用ON/OFF開關打開電源

?將組件支腿插入LCR儀表的ZIF插座

?按下杠桿鎖定插座

?按下LCR儀表上的測試按鈕

?等待幾秒鐘-組件類型和完整的詳細信息(值，引腳等)將出現在顯示器上
