當前位置:首頁 > 工業控制 > 電路設計項目集錦
[導讀]利用這兩種趨勢,我們利用NVIDIA Jetson Nano開發了一種實時螺栓檢測和計數系統。該解決方案不僅涉及強大的機器學習模型的開發,還涉及在Jetson Nano等邊緣設備上直接優化和部署這些模型,從而實現工業過程中的變革性自動化。

工業自動化正在迅速發展,制造企業越來越多地采用工業4.0實踐,以變得更智能、更高效。與此同時,硬件的進步使計算能力更容易獲得,也更緊湊。

利用這兩種趨勢,我們利用NVIDIA Jetson Nano開發了一種實時螺栓檢測和計數系統。該解決方案不僅涉及強大的機器學習模型的開發,還涉及在Jetson Nano等邊緣設備上直接優化和部署這些模型,從而實現工業過程中的變革性自動化。

執行步驟

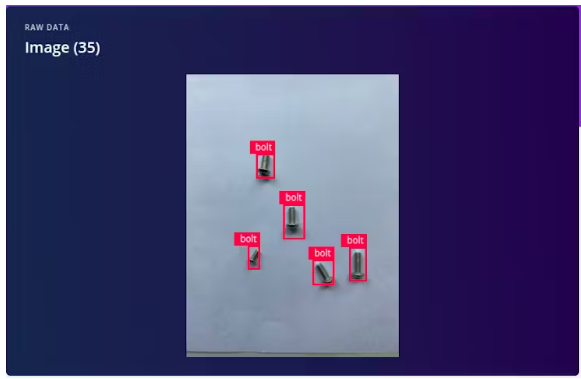

數據集采集:使用移動相機和USB相機采集數據集,采集工業螺栓排列在不同位置的圖像。螺栓被放置在不同的角度和多種照明條件下,以模擬真實的工業環境。這種多樣性確保了模型可以很好地概括,即使在外部條件發生變化時也能做出準確的預測,比如在低光照或不尋常的視角下。

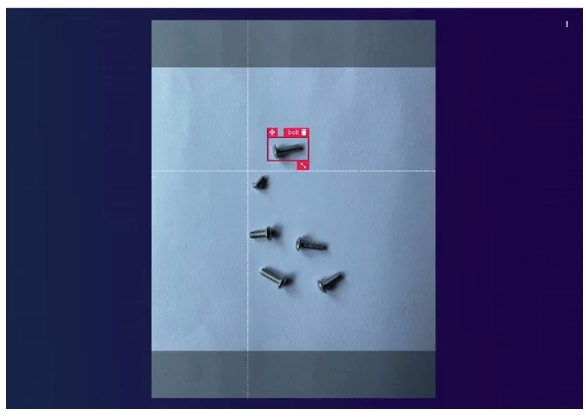

數據注釋:由于目標是檢測和計數工業螺栓,我們使用Edge Impulse應用程序創建注釋來標記圖像中的每個螺栓。為了提高精度,每個螺栓周圍使用矩形框進行手動標注。正確的標記對于訓練能夠識別和區分單個幀中的多個螺栓的目標檢測模型至關重要。

特征提?。何覀冞M(jìn)行特征提取,將原始圖像數據轉化為有意義的特征。這一步包括規范化、調整大小和轉換為RGB通道,具體取決于所選的模型管道。這些特征是訓練目標檢測模型的關鍵輸入。

ML模型:我們使用MobileNetV2 SSD FPN-Lite 320x320訓練模型,這是一種為邊緣設備量身定制的高效目標檢測架構。這種模型架構非常適合在復雜場景中檢測像工業螺栓這樣的小物體。

?MobileNetV2作為特征提取器,提供輕量級和快速的主干。

?SSD(單鏡頭多盒檢測器)允許實時對象檢測,通過預測邊界框和類分?jǐn)?shù)在單一的向前傳遞。

?FPN-Lite(特征金字塔網絡Lite)通過聚合來自多個網絡級別的特征來改進對小尺度目標的檢測。

?320x320的輸入圖像分辨率平衡了邊緣部署的檢測精度和計算效率。

培訓配置:

?訓練周期:25

?學習率:0.15

?批量大?。?2

?訓練處理器:CPU

?驗證集大?。嚎倲?shù)據集的20%

?數據分割方式:隨機分割

?量化:INT8

訓練后,使用INT8量化對模型進行了性能分析,使其能夠在邊緣硬件上高效運行,進一步降低了其內存占用和推理延遲。這種配置使我們能夠創建一個緊湊而準確的模型,能夠在資源受限的設備上實時運行,如NVIDIA Jetson Nano。

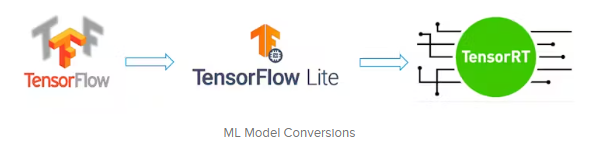

ML模型轉換:訓練成功后,將模型轉換為與邊緣設備兼容的格式。根據部署目標,訓練后的ML模型被轉換為TensorFlow Lite和自定義c++庫格式。在這種情況下,模型被轉換為與tensorrt兼容的格式,以便在Jetson Nano上優化性能。

機器學習模型在Nvidia Jetson Nano上的部署:部署環境是通過使用Nvidia SDK Manager將Ubuntu 18.04加載到Nvidia Jetson Nano上準備的。這為AI模型推理提供了一個穩定、兼容的基礎系統。

安裝完操作系統后,安裝并配置Python 3.6以支持模型的運行時需求。轉換后的模型與自定義C和Python腳本集成在一起,可以直接在設備上進行實時推理。

該模型使用NVIDIA的高性能深度學習推理庫TensorRT進行優化。這使得Jetson Nano可以利用其板載GPU加速處理。創建了一個輕量級推理應用程序來處理相機輸入、圖像預處理、模型執行和輸出可視化——所有這些都是實時的。

這種部署設置確保系統在邊緣自主運行,提供低延遲檢測和螺栓計數,而無需互聯網連接。

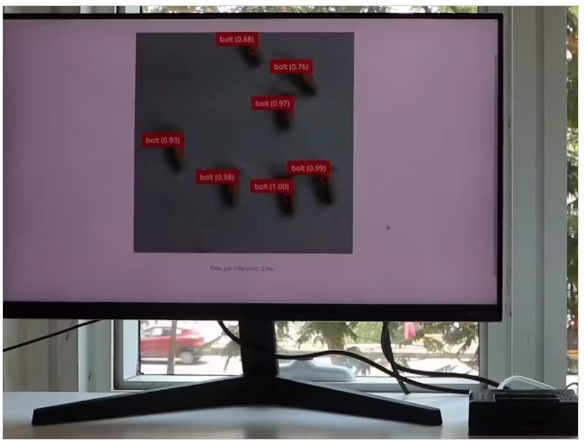

ML模型推理:一旦部署,模型對視頻幀執行實時推理。它檢測和計數存在于視場中的螺栓,并在其上覆蓋邊界框。輸出包括螺栓數量及其位置,可進一步用于質量控制、自動檢查或工業環境中的操作分析。

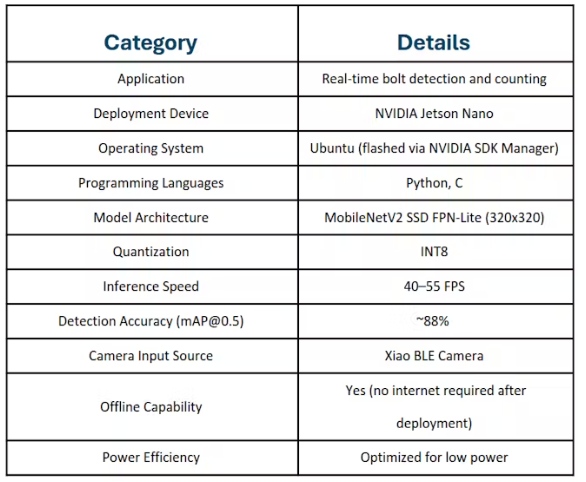

整體總結

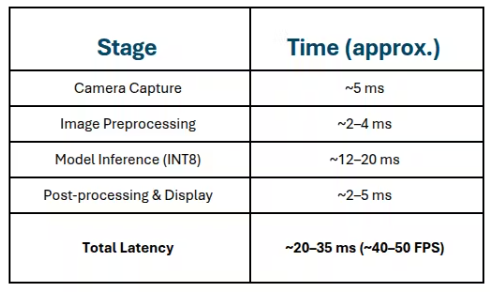

延遲故障

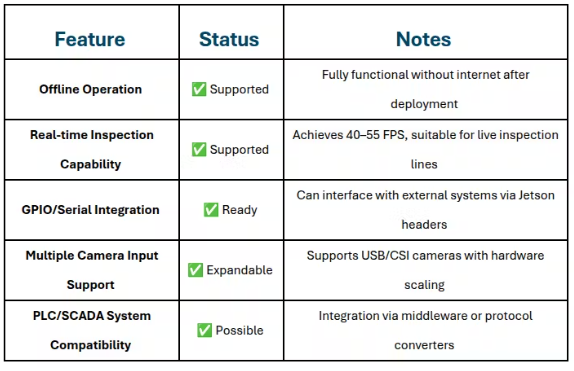

產業整合準備情況

本文編譯自hackster.io
