數字電源是以數字信號處理器(DSP)或微控制器(MCU)為核心的開關電源系統，通過數字化技術實現對外特性的控制、管理與監測 [1]。其核心特征包括通信、數控和參數監測功能，支持軟件編程調整電源參數，并整合電源管理功能優化功率分配 [2]。相較于模擬電源，數字電源采用數字濾波、多環路控制等技術，具備高集成度、模塊化及非線性控制優勢。該技術起源于模擬電源的數字化升級，早期通過數字接口實現基礎控制功能。2005年德州儀器推出UCD9240等專用芯片后，逐步形成驅動電路、PWM控制器與數字處理器協同的架構體系。關鍵技術突破包括“整合數字電源”架構優化數模組件組合，以及單片集成化設計將PWM分辨力提升至150ps級。目前數字電源在負載均流、故障預測等功能上持續演進，但需結合應用場景平衡響應速度與成本。

數字電源設計概念?是指利用數字信號處理器(DSP)或微控制器(MCU)作為核心，通過數字化技術實現對電源輸出的控制、管理與監測的電源設計方法。數字電源設計主要包括以下幾個方面：核心組件?：數字電源設計通常采用DSP、MCU或?qū)Ｓ脭?shù)字控制芯片作為核心組件，結合模數轉換器(ADC)和數模轉換器(DAC)實現反饋和調節?1。?工作原理?：數字電源通過ADC采樣輸入/輸出信號，數字控制器運行預設算法(如PID控制)生成PWM信號，再通過數字接口控制開關器件，從而實現精確的電壓和電流調節?1。?高精度和高穩定性?：數字電源通過數字算法可以消除模擬元件漂移的影響，支持復雜的控制策略，具有高精度和高穩定性?2。?靈活性和可編程性?：數字電源設計可以通過軟件編程調整控制參數，具有較高的靈活性和可編程性，適應不同的應用場景和負載需求?2。?智能化和遠程控制?：數字電源具備通訊功能，可以通過TCP/IP、CAN總線、RS485等方式連接計算機，實現遠程控制和智能化管理?2。?應用場景?：數字電源設計在高端PC、個人工作站、數據中心等高性能計算設備中應用廣泛，能夠滿足高效、穩定和精確的電源管理需求?3。此外，數字電源也在通信行業、工業自動化、醫療行業、航空航天以及研究教育等領域得到廣泛應用?2。

數字電源和模擬電源都是用來為電子設備提供穩定電壓和電流的電源設備。它們的主要區別在于工作原理與性能特點：數字電源采用數字信號來控制開關電源的開關狀態和頻率，并通過數字控制核心對電源輸出進行控制和監測;而模擬電源使用模擬信號來控制輸出電壓和電流，電路結構簡單。數字電源通常具有多個輸出通道和多種工作模式，可以為多種不同的負載提供適宜的電源輸出，并支持多重保護和監控功能;模擬電源通常只提供單一的輸出通道和基本的保護功能。數字電源具備通訊功能，可以通過TCP/IP、CAN總線、RS485等方式連接計算機，并通過軟件實現輸出的控制、監測與管理;而模擬電源并不具備通訊功能。

數字電源具有較強的適應性，可以適應不同的應用場景和電子設備。同時，數字電源可以通過軟件升級來適應未來的新技術和市場變化;而模擬電源的適應性和兼容性相對較差，可能無法適應不斷變化的電子設備和技術要求。數字電源的發展趨勢數字電源的特性，代表了其將變得更加智能化，可能與電腦系統進行更深層次的交互，甚至縮小體積，集成到主板上。隨著AI技術的不斷進步，數字電源有望實現全新的能源利用方式，開拓電源技術的無限可能性。任何 AC/DC 或 DC/DC 電源或穩壓器的主要目標是在輸入電壓或負載條件發生變化的情況下提供穩定的 DC 輸出電壓。

就在不久之前，“數字電源”主要還是一個很少有商業裝置的概念。時代變了，這些電源現在已成為標準電源，并廣泛用于數據中心等電力密集型應用。它們的特性使得在狹小空間內提供數百安培的直流電軌成為可能，具有高效率以及受監控和管理的性能。電源設計人員通常是一個謹慎的群體，因為他們在處理高電流、電壓和功率水平以及電源故障或故障對設備和人員造成的后果時必須如此。雖然早期不太愿意采用基于固件的數字電源方法，但隨著他們證明了自己，情況已經發生了變化。它們的熱優勢包括提高從低負載到滿負載的效率、減少對組件的壓力、簡化冷卻以及增加平均故障間隔時間。它們還通過實時報告其狀態、趨勢和操作以及它們的適應和調整能力，帶來系統級優勢。

任何 AC/DC 或 DC/DC 電源或穩壓器的主要目標是在輸入電壓或負載條件發生變化的情況下提供穩定的 DC 輸出電壓。這樣做需要在 DC/DC 轉換器內進行某種形式的閉環控制，基于實際輸出電壓的測量、與設定點值的比較以及實施基于反饋的校正以強制輸出回到設定點并保持在那里。 每個供應設計都涉及權衡和優先事項;例如，電源是否應該非常有效(》90%)但僅在較窄的負載范圍內，還是應該效率較低(60-80%)但在較寬的范圍內?

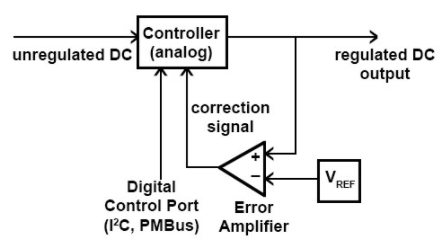

模擬電源：電源調節傳統上是使用閉環負反饋和開關穩壓器中的模擬電路來實現的，圖 1. (替代方案，低壓差穩壓器或 LDO 也是一種選擇，但主要適用于幾安培以下的負載。)這些切換器有許多標準、成熟的架構，還有一長串額外的增強功能可以增加在整個負載范圍內提高效率，提高性能并確保一致的運行。這些增強功能可能變得非常復雜和巧妙，并且具有令人印象深刻的名稱，例如 SEPIC(單端初級電感轉換器)。它們使用某種形式的脈寬調制 (PWM)，其中控制器調制占空比以將輸出保持在所需的直流電壓，盡管線路/負載發生變化。輸出濾波器(未顯示)對脈沖斬波輸出進行平滑處理，以產生幾乎無紋波的輸出。

盡管輸入和負載發生變化，標準模擬電源轉換器使用眾所周知的閉環拓?fù)鋪肀３址€(wěn)定的直流輸出。

這些開關電源拓?fù)淇梢宰兊孟喈?dāng)高效和復雜，但都有一個缺點：它們?nèi)狈崟r設置操作參數的靈活性。例如，英特爾/賽靈思 VR13 標準要求電源實現自適應電壓縮放 (AVS)，根據處理器時鐘速度和負載動態地將其輸出電壓從 1.2 V 調整到 0.9 V，同時還補償處理器內的工藝和溫度變化。通過軟件編程實現的用于電源控制算法的復雜度遠遠高于模擬電路所能實現的硬控制算法，后者僅局限于PID控制。 DSP/MCU的應用使得開關電源能夠用上各種現代控制算法 ，比如自適應控制、預測控制等。這些先進的控制算法大大的擴展了數字電源的性能，豐富了其應用場景。

除了通過軟件編程可以帶來多功能以及控制算法上的優勢外，數字電源所采用的DSP/MCU往往還帶有豐富的通信外設。各 種接口的使用讓數字電源具備了通信能力 ，這大大擴展了數字電源的應用場景和功能，比如遠程控制、在線監測、在線升級軟件、多電源組網、集群管理、故障報警等等。這是純模擬電源完全不具備的。DSP/MCU在數字電源的應用還催生了數字電源專用的通訊協議——PMBus(Power Management Bus，電源管理總線)，這是一種開放標準的數字電源管理協議。通過定義傳輸和物理接口以及命令語言，即可促進與電源轉換器或其他設備的通信。支持PMBus的芯片已經出現在了很多大牌半導體廠商的產品庫中。
