目的:

?實時監測關鍵環境參數，如溫度、濕度、大氣壓、VOC氣體、空氣顆粒物(PM2.5、PM10)、紫外線強度、降雨檢測等。

?使用LoRaWAN技術，通過物聯網(TTN)進行管理，遠距離無線傳輸數據。

?在OLED屏幕上顯示本地數據，以便快速讀取。

?將數據發送到云平臺(與TTN集成)進行存儲、歷史分析和遠程可視化。

?了解與TTN集成多個傳感器和端到端LoRaWAN通信。

所需材料和軟件：

硬件:

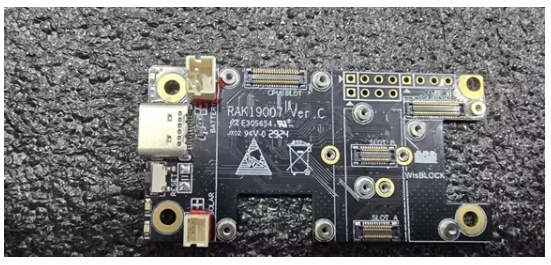

?WISBLOCK基地：RAK1907基地板輪緣Gen

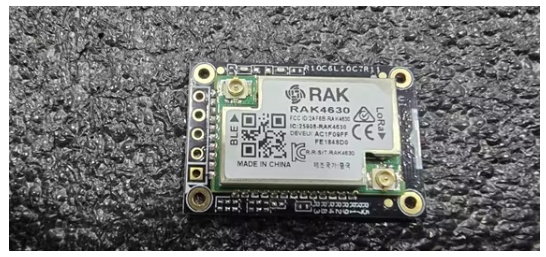

?WISBLOCK核心：RAK4631北歐NRF52840(集成LoRaWAN

?WISBLOCK傳感器:

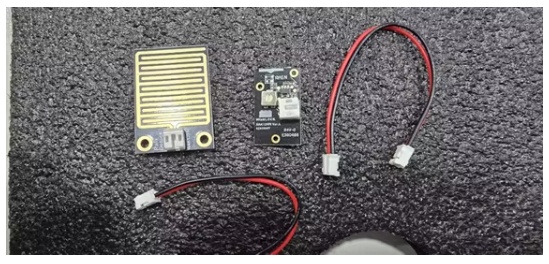

?RAK12030雨水傳感器

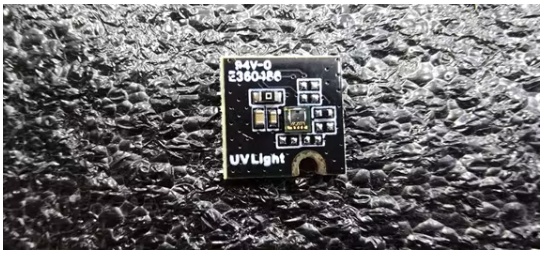

?RAK12019 LTR-390UV-01紫外光傳感器。

?WISBLOCK雜項:

?RAK1921 OLED顯示屏

?其他組件/配件：

?RAK7268V2 WisGate Edge Lite 2 (LoRaWAN網關)

?電池連接器電纜

?太陽能電池板連接器

?太陽能電池板

?螺絲刀

?防水外殼(可選，但強烈建議戶外部署)

軟件:

?Arduino IDE或PlatformIO

?用于RAK模塊的Arduino庫(例如RAKwireless_RAK4631_BSP)和特定傳感器庫(例如Adafruit_BME680， SparkFun_PMSA003I_Arduino_Library, Adafruit_SSD1306, Adafruit_GFX)。

?RAK7268V2網關固件和配置軟件(web界面)。

?TTN (The Things Network)帳戶。

?云物聯網平臺(例如，Ubidots, Grafana cloud)上的帳戶，用于與TTN集成。

?預計耗時：8-12小時(包括裝配、編程、搭建LoRaWAN網絡、配置云平臺)。

學習成果:

?能夠組裝和配置模塊化WISBLOCK組件。

?能夠編程微控制器，用于讀取和處理來自多個傳感器的數據。

?深入了解LoRaWAN通信，包括設備激活(OTAA/ABP)和物聯網的有效載荷格式。

?具有在TTN中配置和管理LoRaWAN網關的經驗。

?了解將來自TTN的物聯網數據與云平臺集成以實現可視化、分析和警報設置。

?開發功能完備的自主環境監測系統。

設置和實現步驟：

?硬件組裝：將RAK4631 (Core)模塊連接到RAK1907 (Base)模塊。將傳感器(BME680， UV, Rain, particle)和OLED顯示器連接到RAK1907的相應I2C/模擬/數字端口。連接電池電纜和太陽能電池板供電。

?開發環境設置：安裝Arduino IDE或PlatformIO，并添加對RAK4631板的支持。為每個傳感器和OLED安裝必要的庫。

?TTN中的網關配置(RAK7268V2)：將網關連接到網絡(以太網或Wi-Fi)。訪問其web界面并配置為使用Semtech數據包轉發器或基本站協議連接到物聯網。在您的TTN帳戶中注冊網關。

?設備(RAK4631節點)在TTN中的配置：在您的The Things Network帳戶中創建應用程序并注冊新設備。選擇OTAA (Over-the-Air Activation)作為激活類型。請記下TTN提供的DevEUI、AppEUI(或JoinEUI)和AppKey。這些將在節點的Arduino代碼中需要。

節點編程(RAK4631)：

?編寫代碼初始化每個傳感器并讀取其數據。

?實現在OLED顯示器上顯示關鍵數據的邏輯。

?使用TTN憑證將RAK4631配置為LoRaWAN節點。

?將傳感器數據封裝為LoRaWAN的有效格式(建議使用Cayenne LPP，因為它易于使用，并且可以在TTN中自動解碼，或者使用自定義二進制格式以進行更多控制)。

?實現周期性數據傳輸周期和低功耗模式(深度睡眠)，以優化電池壽命。

?TTN中的有效載荷解碼器配置：如果您使用卡宴LPP， TTN將自動解碼。如果使用自定義二進制格式，則需要在TTN控制臺中用JavaScript編寫有效負載格式化程序(解碼器)，以將接收到的字節轉換為可讀值。

?TTN與云物聯網平臺集成：在TTN控制臺中，配置集成(例如，webhook或MQTT)將解碼的數據發送到云物聯網平臺(例如，Ubidots, Grafana Cloud)。

?云物聯網平臺配置(Ubidots/Grafana)：創建儀表板，使用圖表、儀表和表格實時可視化傳感器數據。設置基于閾值的警報規則(例如，高顆粒物水平，大雨，極端溫度)。

?測試和校準：執行現場測試以驗證數據傳輸，LoRaWAN范圍和傳感器讀取精度。根據需要調整警報閾值。

挑戰和故障排除提示：

?LoRaWAN連接問題：確保網關在節點的范圍內，并且LoRaWAN憑據(DevEUI, AppEUI, AppKey)在節點和the Things Network控制臺上都是正確和匹配的。驗證頻率和信道計劃(例如，EU868)。確保網關在TTN中已連接并處于活動狀態。

?功耗：頻繁的傳感器讀數和OLED使用會增加功耗。優化低功耗代碼(讀取/傳輸之間的微控制器睡眠模式)，以最大限度地延長電池壽命，特別是與太陽能電池板?？紤]在不需要時禁用OLED。

?TTN中的有效載荷解碼：確保the Things Network中的有效載荷格式化程序正確解碼節點發送的二進制數據。使用TTN控制臺中“實時數據”工具查看原始有效負載，并將其與預期格式進行比較。

?傳感器精度：一些傳感器可能需要校準或補償環境因素(例如，用于VOCs的BME680)。考慮傳感器的位置，以避免偏差讀數(例如，雨傳感器在懸垂)。

?干擾：網關和節點應遠離可能影響LoRaWAN通信的電磁干擾源。
