讓我們通過集成面部檢測將現有的網絡攝像頭服務器提升到一個新的水平。使用我們基于ESP32的機器人，我們可以突出人臉!

在本課中，我們將通過在視頻流中添加實時人臉檢測來增強BallyBot的相機功能。使用機器學習模型，你的機器人將檢測人臉并在視頻饋送中突出顯示。這是邁向未來交互式機器人項目的基礎一步。

步驟0：從上一課開始編寫代碼

而不是從頭開始創建這個項目，我們將使用第7課：視頻流與BallyBots相機的代碼為基礎。

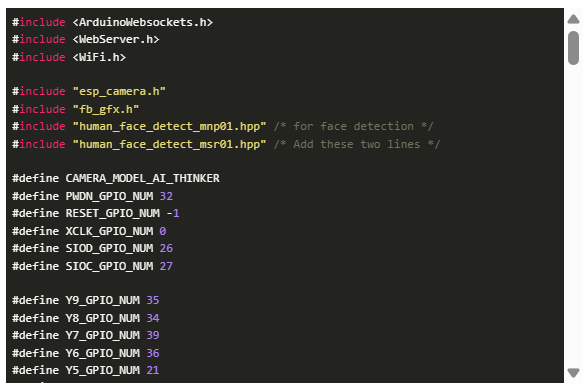

步驟1：添加人臉檢測庫

我們將使用兩種模型進行面部檢測：

?HumanFaceDetectMSR01：檢測人臉區域。

?HumanFaceDetectMNP01：提高檢測精度。

在現有內容之后添加這些行：

步驟2：創建人臉檢測對象

要使用人臉查找?guī)?，我們需要從每個庫的類中創建一個對象。我們稱它們?yōu)閟1和s2

S1和S2保存庫的函數，如用于面部檢測的infer()。

?S1配置為高靈敏度(低置信閾值)，但可能產生更多誤報。

?S2是更嚴格的(更高的置信閾值)，以精煉S1的結果。

在setup()函數之前創建這些面部檢測類的實例：

步驟3：修改攝像頭配置

相機目前捕獲JPEG格式的圖像，但我們需要RBG圖像來讓infer()工作。我們可以通過更新相機設置來解決這個問題，以RGB565格式而不是JPEG格式捕獲圖像。

具體來說，更新CameraSetup()以輸出RGB565像素格式的幀：

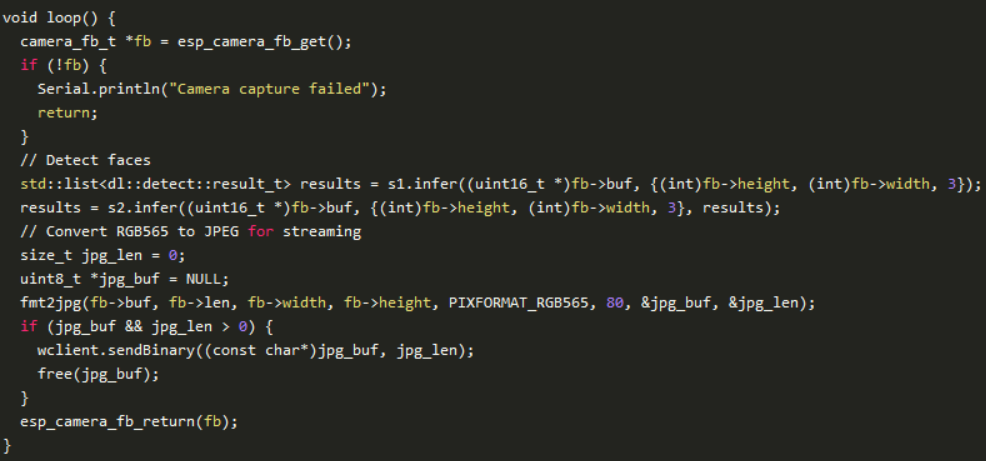

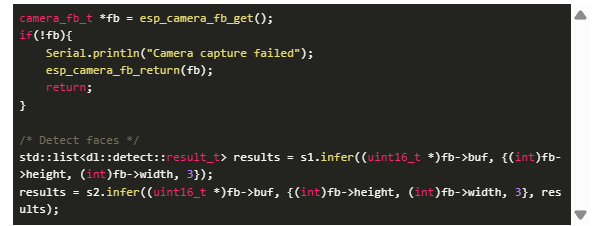

步驟4：將檢測集成到視頻循環中

現在我們可以添加s1和s2的infer()命令來執行面部檢測。在循環中，我們將對相機的幀緩沖區變量fb調用infer()

一旦完成，我們現在就可以執行Serial.println()來告訴我們它是否檢測到人臉：

然后，我們需要將RGB565幀緩沖區轉換為JPEG格式，以流式傳輸?shù)娇蛻?hù)端瀏覽器。JPEG的使用效率更高，因?yàn)樗奈募笮∫〉枚?，因此更容易發送數據。

C++

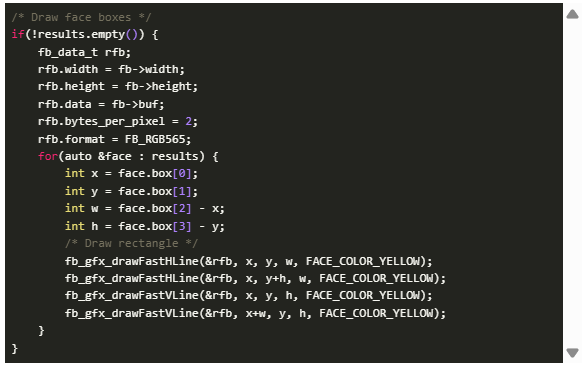

步驟5：在幀緩沖區中突出顯示臉部

之前的代碼將檢測人臉，但在發送的視頻中沒有明顯的差異!我們需要在它檢測到我們發送的視頻中的人臉的地方添加一個正方形。

要在幀緩沖區中檢測到的面周?chē)L制矩形，我們將使用fb_gfx庫的fb_gfx_drawFastHLine()命令。

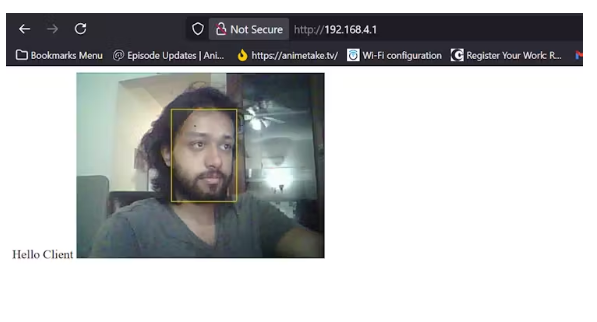

步驟6：測試人臉檢測

?上傳代碼。

?連接到BallyBot的WiFi。

?在瀏覽器中打開192.168.4.1。

?攝像機視圖中的人臉現在應該有黃色邊框了!

步驟7：最終代碼：

以下是本課程的完整代碼，供將來的項目參考：

故障排除

?無框可見：確保相機的像素格式設置為RGB565。

?延遲流：在CameraSetup()中將幀大小減小為FRAMESIZE_QVGA。

?誤報：調整檢測參數(步驟5)。

結論

你的BallyBot現在可以看到人臉了!這為以下方面打開了大門：

?安全：觸發告警或日志檢測。

?交互：當人臉出現時，讓機器人揮手或說話。

?導航：自動跟蹤人臉。

本文編譯自hackster.io
