計票臺

用紅色、黃色和綠色的珠子填充頭部。按下按鈕。頭部開始數所有珠子，根據顏色將它們吐到不同的罐子里，并在一個小顯示器上更新顏色計數。

在我們的工作社區，我們使用投票系統來告訴我們一周過得怎么樣。

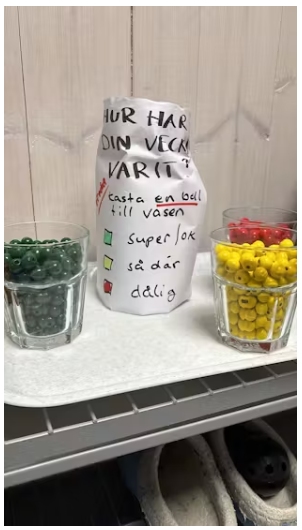

人們摘下一顆珠子，放在罐子里。綠色表示“我這周過得很好”，黃色表示“這周還行”，紅色表示“糟糕的一周”。有人數了數所有的顏色并做了一個報告。我做了這個計票臺來處理計票過程。

設計

我用橡皮泥做了一個模型。我做了一個3D掃描，并在Tinkercad中做了進一步的編輯。為了能夠進行最終的設計和彩色打印(不一定是原始顏色)，我需要使用Autodesk Fusion，它可以處理原始的80 MB掃描模型的全彩。

原則

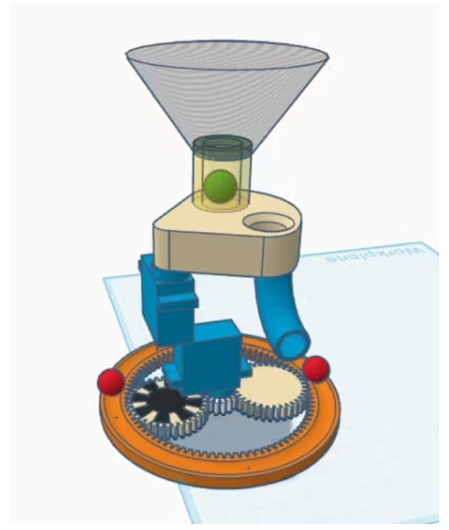

小精靈的頭上有一個漏斗狀的洞，要用珠子填滿。珠子一個接一個地穿過管子，停在管子的底部。顏色傳感器讀取顏色。整個頭部隨之旋轉，而珠子繼續從精靈的嘴里滾出來，沿著它的舌頭滾進罐子里，同時顏色計數也在更新。整個過程由智能手機控制。

Detaileddescription

頭部在推力軸承上旋轉，推力軸承由螺栓固定在底板上的環形齒輪組成。環形齒輪有8個軸承球的凹槽。頭部的底部有一個類似的凹槽，允許頭部在球上旋轉。行星齒輪系統由連接在頭部的連續伺服電機提供動力，旋轉太陽齒輪。附在頭部的兩個行星齒輪將動力傳遞給環形齒輪。其中一個行星齒輪上有脈沖探測器的標記，用來測量運動的量。

當一個珠子落入漏斗管時，它停在鰭狀部分，一個象限形狀的部分。當鰭狀肢處于最遠的位置時，魚頭落入鰭狀肢的一個洞中。鰭狀肢移動一點，將頭部放置在顏色傳感器下。確定顏色后，轉動頭部，使舌頭指向正確的罐子。鰭進一步旋轉，魚頭落入下一個管子，讓魚頭從嘴中滾出來。這時，下一顆珠子已經落入漏斗的管中，并停在了鰭上。

更詳細的描述

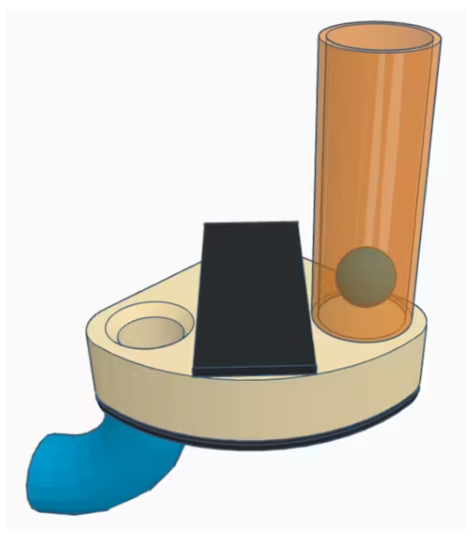

一顆珠子落在鰭狀肢上。

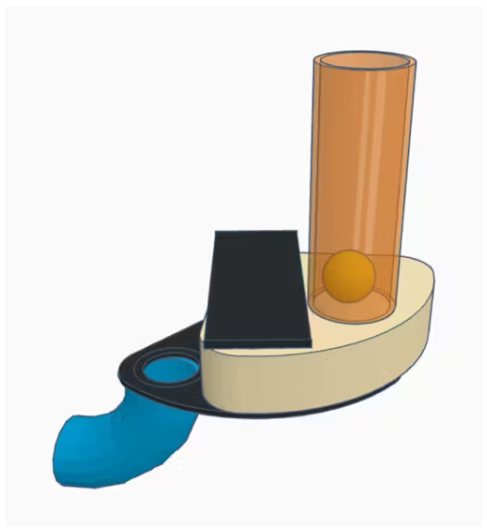

鰭狀肢旋轉，使珠子落入鰭狀肢的孔中。鰭狀肢的高度將只適合孔中的一個頭。

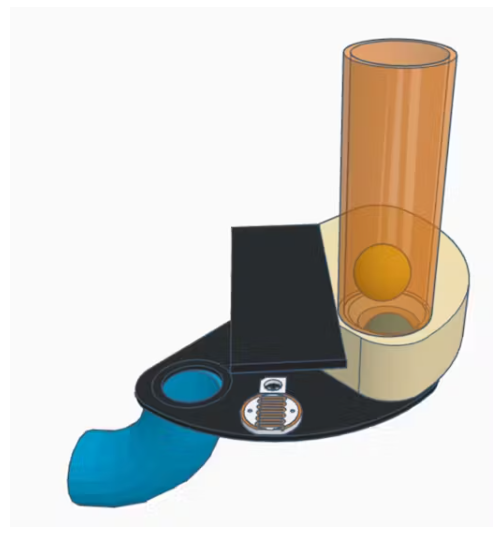

腳蹼旋轉，使頭部放置在LDR/RGB LED單元(顏色傳感器)上?，F(xiàn)在顏色確定了。黑色頂板和黑色底板將顏色檢測單元與環境光隔離。鰭狀肢必須是黑色的。在這一點上，整個頭部需要旋轉，使其落入正確的罐子。

最后，鰭狀肢旋轉到初始位置，讓魚頭落入喉管，并進一步離開口腔，沿著舌頭滾下。下一個珠子很有可能落在鰭狀肢上。

LDR/RGB LED單元

通過這種設計，極少的環境光應該進入為顏色識別過程而創建的房間。但是，在連續點亮紅、藍、綠led燈之前，也可以測量完全的暗度，作為參考值。該值可以從每個顏色值中減去。

從一個空的房間里得到回應也很重要。環境光和紅、綠、藍光的響應。

如果環境光看起來不重要(無論房間的照明是什么，或者房間里是否有一個頭，LDR都會給出相同的響應)，我將很高興地忽略所有與環境光有關的內容。在這種情況下，我可以簡單地得到四種不同情況的RGB配置文件。使用10位AD引腳，RGB三元組值可能類似于：

?紅珠(600,150,170)

?綠珠(120、850、130)

?黃珠(580,730,140)

?無正面(100,130,70)

每個RGB三元組都是3D色彩空間中的一個點。當一個新的珠子被檢查時，它的顏色輪廓在空間中形成一個點。使用3D畢達哥拉斯算法，計算到每個已知顏色(或沒有頭盒)的距離，以找出最可能的顏色。如果沒有檢測到明顯的顏色，要么是新的顏色，要么是槍頭在槍膛中的位置不合適。腔內的底板應引導焊頭到一個位置。在模棱兩可的情況下，鰭狀肢可以前后旋轉以使頭部處于更好的位置。

需要考慮的事情

如果LDR/RGB LED方法似乎不可靠，RGB三元組可以轉換為另一種顏色空間，如HSV，其中更多的重點可以給予H通道。

如果燈頭的光滑表面反射太多顏色，RGB LED的效果可以使用PWM降低。我們想創造一種情況，只有珠子的真實顏色被LDR反射和捕捉。

由于小精靈的設計，整個結構根據確定的顏色旋轉。頭部位于固定的環形基座的頂部，該基座具有作為軸向或推力球軸承的圓形凹槽。環的內緣在行星齒輪中起環形齒輪的作用。

為了完成推力軸承，頭部部分的底部有類似的凹槽，允許頭部以低摩擦旋轉。連續伺服電機附在太陽齒輪上。太陽齒輪兩側的兩個行星齒輪將運動傳遞給環形齒輪。嗯，環形齒輪是固定的，使行星和太陽旋轉。整個頭部與行星一起旋轉，行星的軸線牢牢地固定在頭部底部。

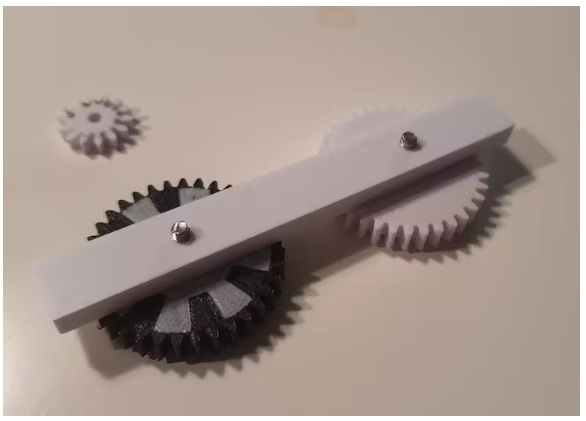

除鋼珠外，其余部件均為3D打印PLA。編碼器齒輪(行星齒輪之一)以黑色PLA印刷，在頂層有白色圖案，以創建紅外傳感器的圖案。環形齒輪有84個齒。行星各有35顆牙齒，太陽有14顆牙齒。編碼輪圖案有8個白色扇區。我將只計算8個部門，而不是16個過渡。

當編碼輪的35個齒通過時，它已經進行了一次革命。并行進了84個齒圈齒輪中的35個齒。360度的35/84等于150度。我很想增加編碼器齒輪上的扇區數量。有10個扇形，一個扇形對應15度，這是一個很好的角度，可以達到30度、45度、60度、90度、120度或360度的任何簡單分?jǐn)?shù)。

如果我堅持8個扇形，其中一個扇形是18.75度。如果我需要更好的分辨率，我不僅可以數出一種顏色的8個區域，還可以數出從一種顏色到另一種顏色的16個過渡。

紅外傳感器工作與模擬輸入引腳。我將只使用一個紅外LED/光敏電阻單元，沒有自己的AD電路。

光敏電阻將根據它接收到的紅外光量產生一個可測量的電壓。編碼器輪有白色和黑色的部分。所以當輪子轉動的時候會有一個最大值和最小值。從白色到黑色的轉換，以及在兩個方向上的反之亦然，必須對系統進行校準，以便能夠控制兩個方向的旋轉，并且能夠計數不是8個轉換，而是16個轉換，給出9.375度的分辨率。進一步的改進將需要在編碼器齒輪或連續伺服電機的定時控制上增加更多的扇區：測量轉換之間的時間。將該時間分成更小的單位，并在精確的時間停止電機以達到所需的位置。

但在測試之前，我不能確定扇區的大小是否相等。只有一個傳感器，我無法確定旋轉的方向。我必須依賴于我的程序知道它旋轉頭部的方向。

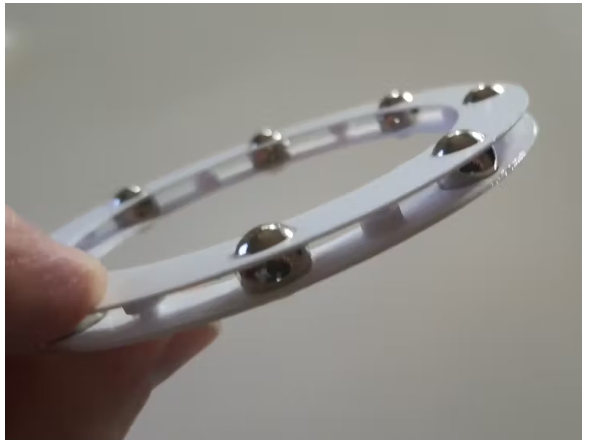

機頭和所有運動部件的重量都在8個軸承鋼球上，這些鋼球沿著文具環齒輪的凹槽滾動。球環將所有8個球固定在適當?shù)奈恢?。由于有彈性的塑料，這些球很容易被推入環中。當球滾動時，沒有外力作用在環上，只有輕微的摩擦。所有的力都作用于球和齒環上的凹槽以及機頭的底部。

測試打印件

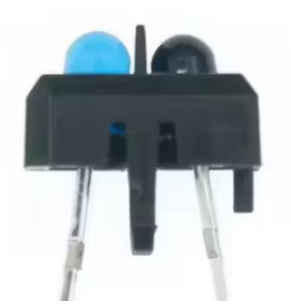

頭部有一個相當復雜的底部部分，它附加到一個固定在桌面的環齒輪，并持有伺服與太陽齒輪和兩個行星齒輪與球軸承和TCRT5000模塊的編碼器齒輪(其中一個行星齒輪)。所以我做了一個測試，看看它是否有效。下面是它的實際應用：

注意TCRT5000的紅外LED的發光。

我有一個穩定的旋轉速度，并測量了TCRT5000的輸出：

我很有信心，我可以得到非常準確的讀數從編碼輪。在我的測試打印中，TCRE5000距離編碼器齒輪只有1毫米，而它應該是5毫米。最后的打印，我會加一些毫米。

波浪模式表明，3D打印的編碼輪不是很精確。車輪是用黑色PLA 3D打印的。在頂層，我為編碼員放置了一個圖案。圖案是在白色PLA印刷，但因為它只是一層，結果是有點灰色，不是很均勻。我可能會用激光切割一塊白色的薄膠粘塑料片，并加上相同的圖案，以獲得更均勻，更反光的表面。

編碼器輪的詳細描述

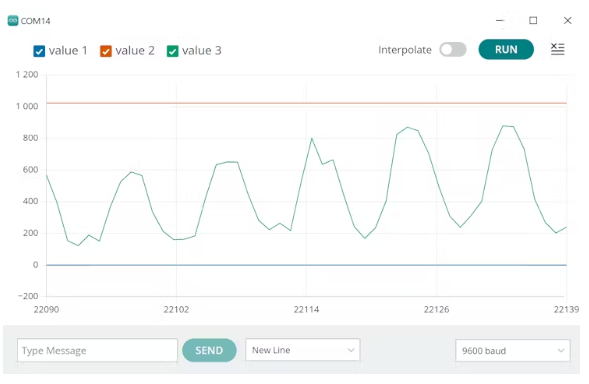

如圖所示，來自紅外光電晶體管的信號大致遵循正弦波。浪頂?shù)闹禃兓?，浪底的值也會變化。最小浪頂?95度左右。最大浪底在220左右。我們可以肯定地說，410的值既不是頂部，也不是底部。

現在我們準備好實際計算輪子的8個白色部分和8個黑色部分，每個部分的粗略精度為9度(見前面的章節)。我們可以通過檢查變化量來找到扇區的中間位置。首先，我們可能需要一些過濾。假設我們?nèi)〖t外光電晶體管最后三個讀數的平均值。我們將該值與之前的讀數(這是連續三次讀數的平均值)進行比較。如果變化率改變符號，我們在波浪的頂部或底部。我們檢查實際讀數是高于還是低于410，以確定它是哪一個。這樣我們就可以檢測到16個扇區中的每一個。如果有很多噪音，比如環境紅外光，我們可能會得到不想要的標志變化。

如果由于噪聲導致變化率的符號變化太多，我們需要一個更好的濾波器。無論如何，如果波浪的頂部相距18度，一個頂部與前一個底部相距9度，如果，由于噪聲，我們有兩個頂部，這些頂部可能彼此相距只有1或2度，它們中的任何一個都足夠好。當磁頭旋轉時，編碼器的邏輯必須每次都知道變化的方向，以及我們是在全波的下半部分還是上半部分。這種準確性來自于這樣一個事實，即當我們不太確定我們是在波浪的上半部分還是下半部分時，我們對變化率有一個非常清晰的解讀。它接近最大正電荷率或最小負電荷率。當我們處于零變化率時，變化率本身無法判斷我們是處于頂端還是底部。但是光電晶體管的絕對值肯定會告訴我們是在頂部還是底部。

通過這種方式，我們將達到旋轉頭部大約9度的分辨率。將分辨率進一步擴展到4.5度，將要求我們檢測到紅外光電晶體管讀數絕對值的“符號變化”。如果我們把415的平均值設為0。但正如波形圖所示，415的平均值并不適用于8個波長中的每一個。

當編碼器輪旋轉時，速率的變化當然取決于旋轉速度。

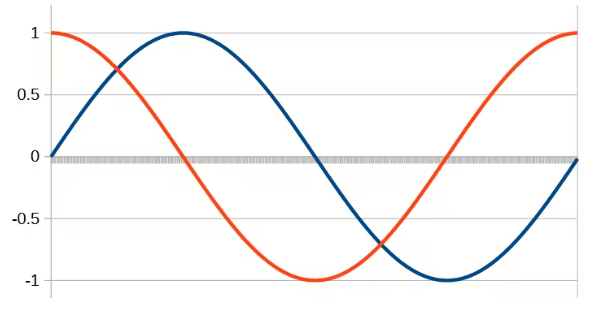

…我們看到，紅色曲線(余弦)顯示了藍色曲線(正弦)的變化率。當藍色曲線從正變?yōu)樨?fù)或反之時，很容易檢測到。當藍色曲線是水平的時候，無論是在頂部還是底部，都很難看到。但當紅色曲線從正變?yōu)樨?fù)或反之時，就會發生這種情況，這更容易檢測到。

編碼器工作流程

1. 檢測最近的頂部或底部。讓它成為你的起點。

2. 要在一個方向上移動n步(每步9度)，開始移動，直到讀數出現符號變化。

3. 繼續移動直到一階導數的符號改變。把這算作一個步驟，然后繼續，直到你有n個步驟。

4. 在每個止損點，記住止損點是在波浪的底部還是頂部。知道在閱讀時你要找的符號變化是什么。知道一階導數的符號變化是多少你想把它算作一個階躍。

從第一步開始，可以找到最近的頂部或底部如下：

檢查初始讀數。如果高于405，我們正在尋找頂部。向一個方向旋轉并計算變化率。如果它是正的，繼續直到它變成負的，停在那里，你在頂部。如果它是負的，改變方向，旋轉直到它變成負的，停在那里，你在頂部。

如果初始讀數低于405，則與上述方法相反。

工作流程

當電源打開時，機器等待一個珠子落入漏斗管。當這種情況發生時，它會再等待10秒，以防用戶仍然添加珠子。

如果沒有珠子落入管中，機器會要求用戶用珠子填充頭部并攪拌。

當?shù)谝粋€珠子落入管中10秒后開始排序時，執行以下程序流程：

1. 讀珠子的顏色。如果這是第一個一種顏色的珠子，就唱首歌。旋轉到相應的jar4。前后旋轉塞子以釋放珠子，并讓下一個珠子落在顏色傳感器上。如果顏色傳感器看到一個新的頭，跳到1 5.1，如果沒有看到新的頭，來回旋轉頭，并在5.1多次嘗試后跳到5 5.2，說“我想這就是全部?；蛘吣銘?yīng)該攪動這些珠子?”如果看到一個新的頭，跳到56。大聲讀出測試結果并要求用戶關閉電源

顏色傳感器

我有一個Adafruit TSL2591光傳感器。這有點過分了，我會把它留到更重要的事情上。我在某個地方也有一個真正的顏色傳感器，但由于這個項目只需要檢測三種顏色，所以我不會在這個項目上浪費它。此外，它沒有增加有趣和復雜的挑戰。所以我選擇一個RGB LED和一個光相關電阻(LDR)。

當珠子落入漏斗管并停在塞子處時，RGB LED在珠子上連續發出紅、綠、藍三色光。LDR測量從頭部反射的光量。每種顏色都會形成自己可識別的“光譜”。為了得到每種顏色的“三波段光譜”平均值，需要進行大量的測量。

電路

4 *節aa電池

2臺伺服電機

1議長

開關

印刷電路板

由于比賽的延誤，我沒有時間從PCBWay訂購PCB，一旦我收到了所有其他硬件，所以我使用CNC路由器自己制作。我描述了這個項目的程序。

這是在EasyEDA中設計的PCB。再一次，由于延遲，我在拿到硬件之前就終止了對歐特克的訂閱。

上部有我在這個項目中需要的所有引腳。我還在下部安裝了10個引腳，主要是為了穩定。我焊接頭到每個孔有一個銅線貫穿。如果我想稍后向Ballothar添加功能，則下部的銅跡線將提供對額外引腳的訪問。

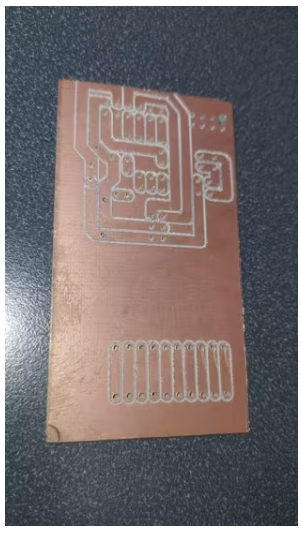

簡而言之，我將設計導出到SVG文件，其中有銅線和孔。我把它讀進了Inkscape，在那里我把所有東西都變成了g代碼。所有的孔將是1毫米鉆頭的任務，所有的銅跡將是另一個任務，研磨到銅表面的路由器鉆頭。

結果如下：

我做了一個糟糕的工作，定位之前的路由開始。最上面的一個痕跡沒有它應有的那么寬。幸運的是，這只是一條數字信號線，不是電源線。另一個是接地，但它只在那一點接地Arduino板，所以沒有大電流!

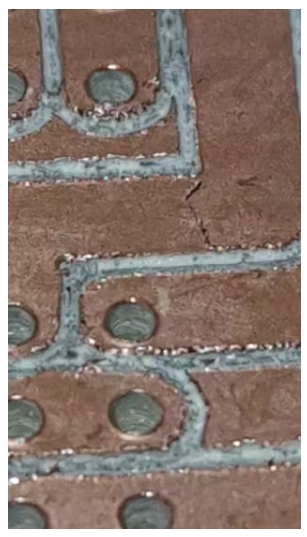

放大:

重要的是要清潔表面，去除所有脫落的薄片。

PCB的一個重要特征是它位于Arduino Giga的背面引腳上。太糟糕了，背面引腳不包括任何模擬引腳，因此我需要兩根電線從PCB上穿過千兆級的螺絲孔，到千兆級前面的兩個模擬引腳。

外殼

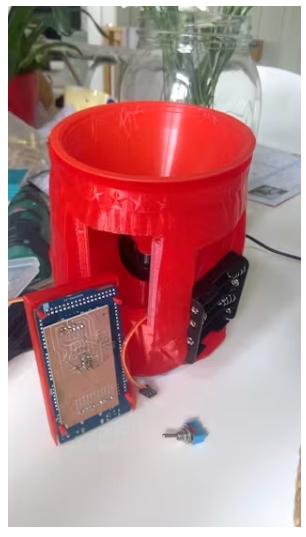

我在他的后腦殼上開了兩個洞來裝上Arduino Giga和電池組。

Arduino的蓋子有四個釘子來固定它。由于測量錯誤，電池槽太窄了，所以我需要在蓋子上添加一些細節來匹配頭部的表面。

而不是掛鉤，這蓋簡單地適合到插槽依偎。

末附加組件

當頭部準備打印時，我發現我打算使用的漏斗有點太高了。所以我在頭部加了一個“皇冠”來抬高它一點。因為Arduino Giga有無數的引腳，我也可以添加一些閃爍的LED。

本文編譯自hackster.io
