在本文中,我們將探討使用“.AC”指令進行交流分析,這是評估電路頻率響應的主要技術之一。它是SPICE最強大的功能之一,它讓人們能夠研究電路的頻率響應,即電路對不同頻率信號的反應。從帶通濾波器的響應到高頻電路中的振蕩,借助它,設計人員可以了解電路在不同情況下的行為。
電容器的容抗
讓我們通過一個簡單的例子來了解一下.AC指令的運行原理。圖1顯示了一個由以下電子元件組成的電路:
-
V1:12V正弦電壓發生器,頻率可變。
-
C1:3.3uF的電容器。
- R1:1Ω的電阻。
其中:
-
Xc是電容器的容抗,以Ω為單位。
-
f是信號的頻率,以Hz為單位。
- C是電容器的電容值,以F為單位。
容抗用于濾波電路,其中電容器在不同的工作頻率下表現不同?;谶@種行為,3.3uF電容器在不同頻率下的阻抗如下:
-
1000Hz:48.23Ω
-
2000Hz:24.11Ω
-
3000Hz:16.07Ω
-
4000Hz:12.06Ω
-
5000Hz:9.64Ω
-
6000Hz:8.04Ω
-
7000Hz:6.89Ω
-
8000Hz:6.03Ω
-
9000Hz:5.36Ω
- 10000Hz:4.82Ω
圖1:電容器在不同頻率下具有不同的容抗
- .ac表示正在進行頻率分析。
- Lin表示它是線性分析,頻率在指定范圍內線性遞增。
- 10000是進行分析的點數。換句話說,仿真器在指定頻率范圍內的10,000個不同點上進行分析。
- 1是頻率的初始值(以Hz為單位)。
- 10k是頻率的最終值(以Hz為單位)。后綴“k”表示該值以kHz為單位。
* REACTANCE by Giovanni Di MariaV1 in 0 SINE(0 1 1K) AC 12C1 in N001 3.3uFR1 N001 0 1.ac lin 10000 1 10k.backanno.end在ngspice中,SPICE腳本略有不同,如下所示。不過,結果與前面的軟件中的結果相同。在本例中,分析已擴展到500kHz的頻率。
* REACTANCE by Giovanni Di MariaV1 in 0 SINE(0 1 1K) AC 12C1 in N001 3.3uFR1 N001 0 1.probe alli.control ac lin 10000 1 500k plot i(R1).endc.end需要注意的是,正弦電壓源配置頻率為1Khz,電壓為1V(零峰值),但在交流分析機制中,這一設置將被忽略,取而代之的是“AC 12”子句,它將電壓源精確設置為12V。在ngspice中運行SPICE源文件會生成R1上的電流圖,如圖2所示,并將其與LTspice生成的圖形進行比較。

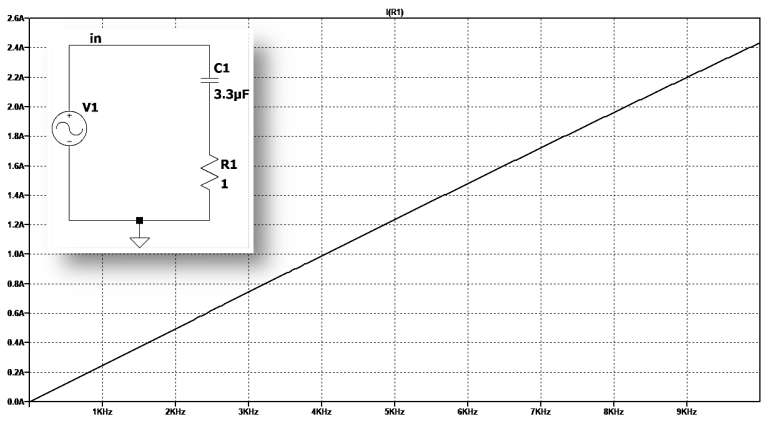

圖2:使用LTspice(上)和ngspice(下)繪制的不同頻率下R1上的電流圖
無源帶通濾波器的創建和仿真
本節介紹RLC帶通濾波器的仿真,更重要的是,觀察其頻率響應,RLC帶通濾波器是用于從電信號中選擇特定頻率的重要組件。如圖3所示,它由三種主要類型的元件組成,即電阻器(R)、電感器(L)和電容器(C)。這些組件可以根據需要串聯或并聯連接。RLC帶通濾波器僅選擇并允許一定范圍的頻率通過,衰減低于和高于截止頻率的頻率。對于濾波器組件的計算,有相應的文獻資料,并且還有許多有助于設計的工具、軟件應用和計算器。示例中設計的濾波器具有以下特性:
-
濾波器:帶通濾波器。
-
類型:Chebyshev(切比雪夫)。
-
階數:3。
-
下限截止頻率:150Hz。
-
上限截止頻率:250Hz。
-
輸入阻抗:50Ω。
- 輸出阻抗:50Ω。

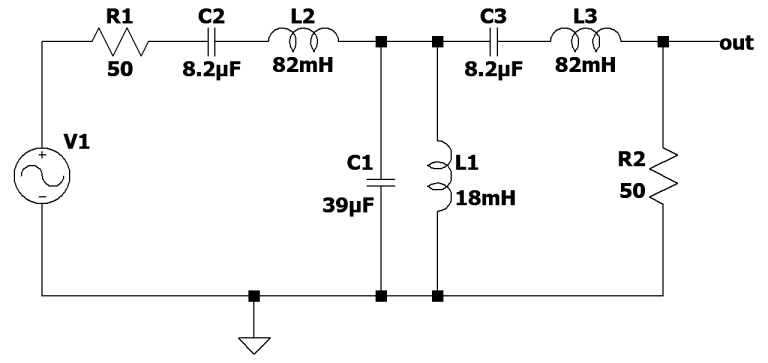

圖3:帶通濾波器接線圖
使用LTspice設計的濾波器中使用的組件如下:
-
V1:輸入音頻信號。
-
R1:50Ω電阻器。
-
R2:50Ω電阻器。
-
C1:39uF電容器。
-
C2:8.2uF電容器。
-
C3:8.2uF電容器。
-
L1:電感18mH。
-
L2:電感82mH。
- L3:電感82mH。
* Bandpass filter by Giovanni Di MariaV1 N001 0 SINE(0 1 1K) AC 12C2 N002 N003 8.2uFL2 N003 N004 82mHR1 N002 N001 50C1 0 N004 39uFL1 N004 0 18mHC3 N004 N005 8.2uFL3 N005 out 82mHR2 0 out 50.ac lin 10000 1 1k.backanno.endngspice的NETLIST略有不同,但主要原理是相同的。
* REACTANCE by Giovanni Di MariaV1 N001 0 SINE(0 1 1K) AC 12C2 N002 N003 8.2uFL2 N003 N004 82mHR1 N002 N001 50C1 0 N004 39uFL1 N004 0 18mHC3 N004 N005 8.2uFL3 N005 out 82mHR2 0 out 50.control ac lin 10000 1 1k plot v(out).endc.end圖4顯示了帶有LTspice(淺色)和ngspice(深色)的帶通濾波器的頻率響應。前兩張圖以線性表示法顯示橫坐標和縱坐標的測量值。通過替換腳本命令,可以在ngspice中獲取以分貝(Y)和對數刻度(X)為單位的圖表:plot v(out)通過以下內容實現:plot vdb(out) xlog然而,使用LTspice,只需右鍵單擊坐標軸即可更改其屬性,對數圖形完全相同。

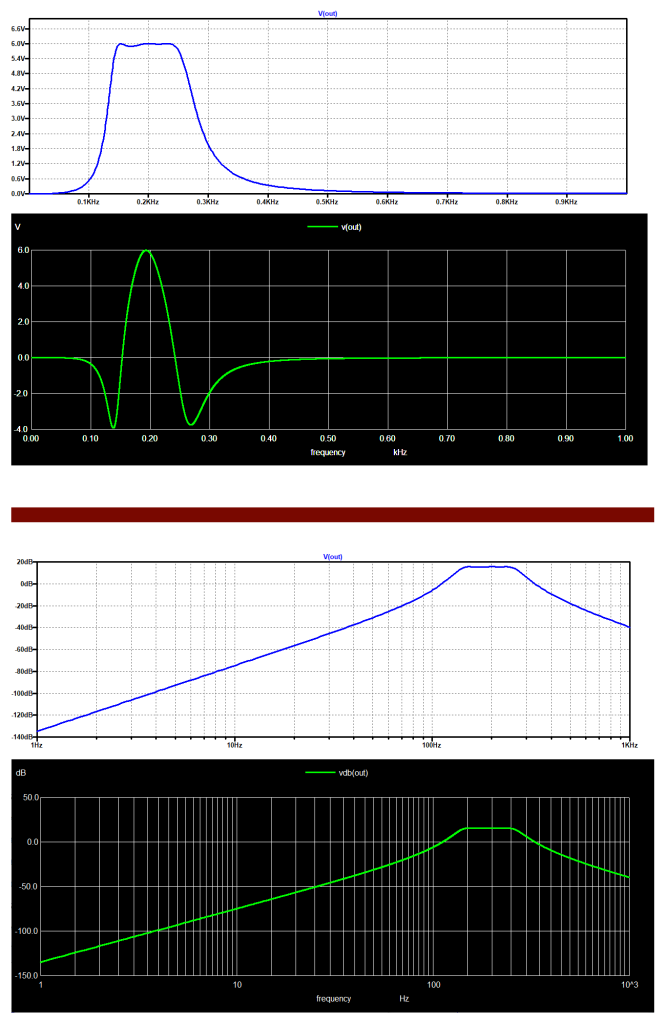

圖4:使用LTspice和ngspice時的帶通濾波器頻率響應
晶體管放大器的頻率響應
* Amplifier by Giovanni Di MariaV1 N001 0 5VQ1 N002 N003 N004 0 BC547BR1 N001 N002 2.2kR2 N004 0 1kR3 N001 N003 22kR4 N003 0 10kC1 N003 In 10nFV2 In 0 SINE(0 10mV 1k) AC 10mVC2 Out N002 1μFR5 Out 0 47kC3 N004 0 100uF.model BC547B NPN(IS=2.39E-14 NF=1.008 ISE=3.545E-15 NE=1.541 BF=294.3 IKF=0.1357 VAF=63.2 NR=1.004 ISC=6.272E-14 NC=1.243 BR=7.946 IKR=0.1144 VAR=25.9 RB=1 IRB=1.00E-06 RBM=1 RE=0.4683 RC=0.85 XTB=0 EG=1.11 XTI=3 CJE=1.358E-11 VJE=0.65 MJE=0.3279 TF=4.391E-10 XTF=120 VTF=2.643 ITF=0.7495 PTF=0 CJC=3.728E-12 VJC=0.3997 MJC=0.2955 XCJC=0.6193 TR=1.00E-32 CJS=0 VJS=0.75 MJS=0.333 FC=0.9579 Vceo=45 Icrating=100m).control ac lin 100000 1 900meg plot v(out) xlog.endc.end
圖5:簡單共發射極晶體管放大器的電路圖

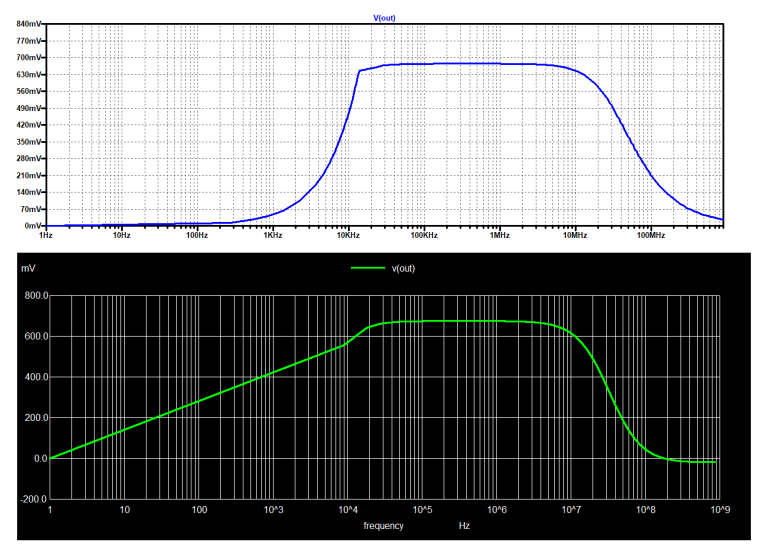

圖6:使用LTspice(上)和使用ngspice(下)的共發射極放大器的頻率響應
結論
SPICE中的“.AC”分析是一種功能強大的工具,用于觀察和分析電子電路的頻率響應。它使工程師能夠評估不同頻率情況下的設計行為,并優化電路性能。它對于濾波器和放大器的設計尤其有用。從示例中可以看出,LTspice和ngspice生成的頻域圖有時會略有不同。這一事實應該讓我們明白,在進行相對復雜的分析時,兩個仿真器的表現往往會略有不同。正是由于這個原因,我們建議使用兩到三種不同的仿真器運行多次。
