自主移動機器人在工業、農業和教育領域提供了變革潛力，在這些領域，低成本、可擴展的自動化至關重要。這項研究提出了ROS Ranger Mini，這是一種緊湊型ROS AMR，集成了深度攝像頭、超聲波傳感器和雷達，具有強大的環境感知和避障能力。該系統結合了用于高級處理的樹莓派和Particle Photon 2開發板，可通過Wi-Fi實現遠程控制和自主導航的雙重操作模式。傳感器和狀態數據通過Particle Cloud實時傳輸和存儲，實現遠程監控和系統分析。該設計強調了可訪問的技術，經過深思熟慮的整合，可以為各種現場應用創建適應性強且高效的機器人平臺。

粒子云介紹

粒子云是一個物聯網平臺，可以實現安全的設備連接、實時數據存儲和互聯網遠程控制。該項目促進了AMR和遠程用戶界面之間的無縫通信。

我們使用粒子光子2，一個強大的支持wi - fi的微控制器，很容易與粒子云集成。主要規格包括：

?處理器：200 MHz ARM Cortex-M33 (Realtek RTL8721DM)

?Wi-Fi: 802.11 b/g/n, 2.4 GHz

?內存：2mb

?Flash: 4mb

?Gpio: 20+可配置引腳

安全啟動和OTA更新支持

該板處理實時數據傳輸，支持自主和遠程控制功能。

硬件部分

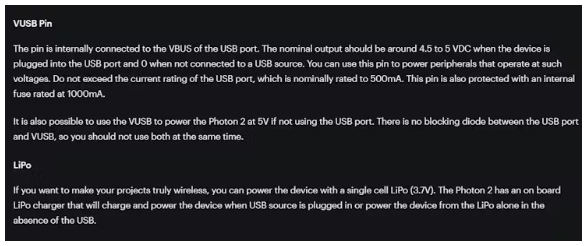

在本節中，建立了電機驅動器，執行器，相機，超聲波傳感器，Particle Photon 2和樹莓派之間的所有連接，以實現通信和反饋交換。我還在電路中加入了一個5A降壓助推器，因為我們通常使用2S LiPo電池或2S 18650電池，產生7.4伏。由于Photon 2只能接受高達5.5伏特，如數據表中所述，降壓升壓器是必要的，以安全地調節電壓。

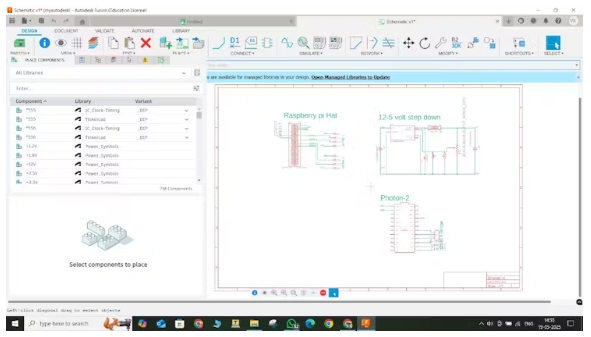

這是我用Fusion EDA為這個機器人設計的電路圖。

該電路有三個主要部分：粒子光子2，樹莓派HAT和5-15V到5V降壓電壓轉換器。攝像頭通過USB端口或15針CSI連接器連接到樹莓派。該圖還包括兩個超聲波傳感器，它們復制了激光雷達傳感器的功能，有助于降低機器人的總體成本。Photon 2的D1和D2引腳連接到樹莓派進行通信，發送確認和接收反饋。

集成光子2

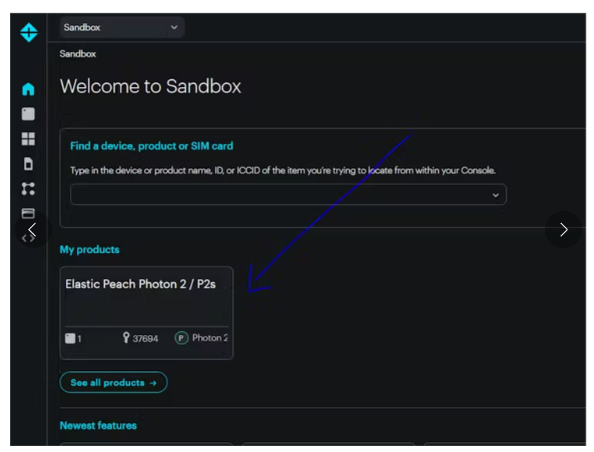

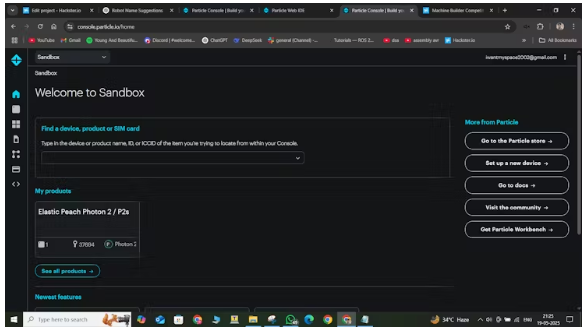

首先，您需要在Particle網站上注冊。之后，您可以檢查設備是否已連接。我的設備出現在他們的平臺上。

為了集成Photon，你首先需要下載VS Code并安裝Particle CLI命令行。然后，你可以使用VS Code中的終端直接發送命令。

在使用粒子光子2編程時，請記住它有多種模式。了解RGB LED指示燈的含義很重要。

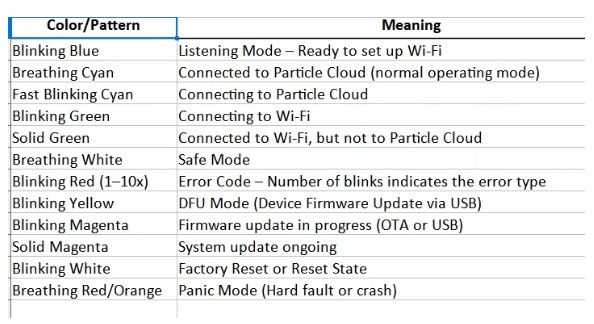

粒子光子上的標準RGB LED模式

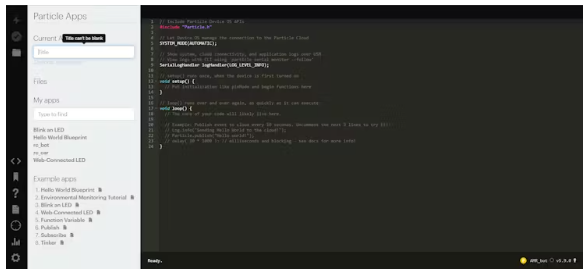

然后，我們有兩個選擇：在VS code中編寫代碼或使用Particle Web IDE。最初，我使用VS Code，但遇到了一些問題，所以我決定切換到粒子Web IDE。它有一個非常容易理解的用戶界面。我只是編寫了代碼，由于Web IDE已經連接到Particle Cloud，因此不需要編寫任何額外的代碼來連接Wi-Fi或云。

整合MIT App Inventor

MIT App Inventor是麻省理工學院開發的一個免費的、初學者友好的平臺，用于使用可視化的、基于塊的編程界面創建移動應用程序。

用于:

?開發無需編碼的Android應用程序

?物聯網接口原型

?教育項目和快速應用程序開發

下面是使用MIT app Inventor發明一個簡單應用程序的簡短分步指南：

?訪問appinventor.mit.edu，用谷歌賬戶登錄。

?點擊“創建應用程序”→開始一個新項目。

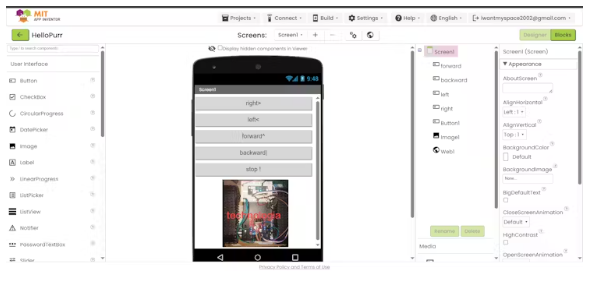

?通過將組件(按鈕、標簽等)拖到手機屏幕來設計UI。

?轉到塊部分→通過連接代碼塊創建邏輯。

?使用MIT AI2 Companion應用程序通過USB或Wi-Fi連接手機。

?在手機上測試你的應用。

?導出或構建APK來安裝或共享應用程序。

完成設計后，您可以進入Blocks部分。所有后端邏輯都是通過基于塊的系統處理的，該系統充當應用程序和硬件之間的中介。

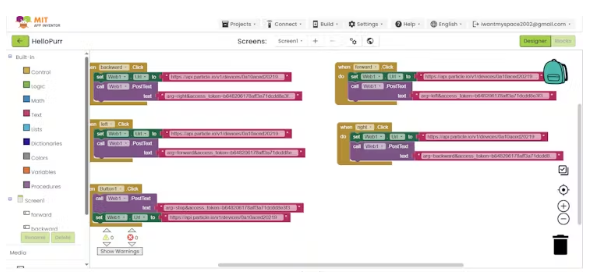

圖片中的粉色塊是MIT App Inventor中的文本塊，其中包含web請求的URL和POST數據。

URL包含您的設備ID (0a10aced20219…)。

POST文本包含訪問令牌(b648206178aff3a71dcdd8e3f3…)以及一些命令參數(arg=right, arg=left等)。

這個令牌和設備ID是唯一的標識符，允許你的應用程序通過粒子API與你的特定設備進行通信。

例子:

這是我的Photon2的設備ID：“0a10aced202194944a056838”在上面的URL

對于應用程序中的每個按鈕，我使用了相應的參數：

?轉發:參數= forward&access_token = b648206178aff3a71dcdd8e3f32db6b99dac6d98

?向后:參數= backward&access_token = b648206178aff3a71dcdd8e3f32db6b99dac6d98

?左:參數= left&access_token = b648206178aff3a71dcdd8e3f32db6b99dac6d98

?右:參數= right&access_token = b648206178aff3a71dcdd8e3f32db6b99dac6d98

?站:參數= stop&access_token = b648206178aff3a71dcdd8e3f32db6b99dac6d98

對于每個按鈕，我們使用一個令牌ID。這是我的設備的令牌ID:b648206178aff3a71dcdd8e3f32db6b99dac6d98

問題是，你在哪里可以找到你的令牌ID和設備ID

對于令牌ID，請進入粒子CLI并鍵入

請輸入您在Particle注冊時使用的郵箱和密碼。

這是代幣

我們已經完成了AMR的一部分

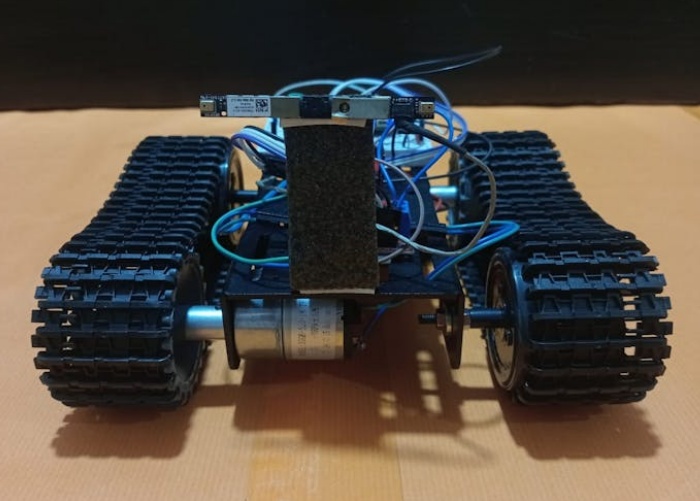

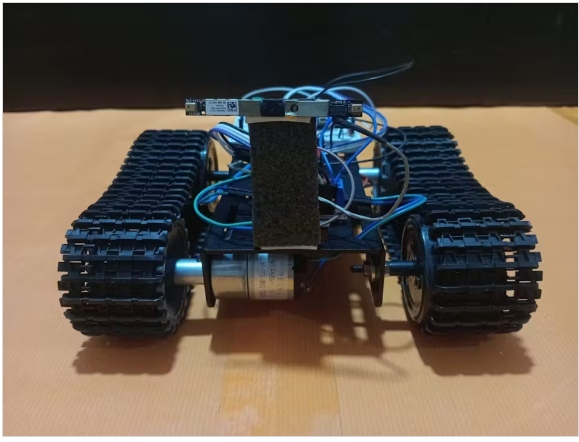

這就是它在這之后的樣子!!

相機和超聲波傳感器與ROS的集成

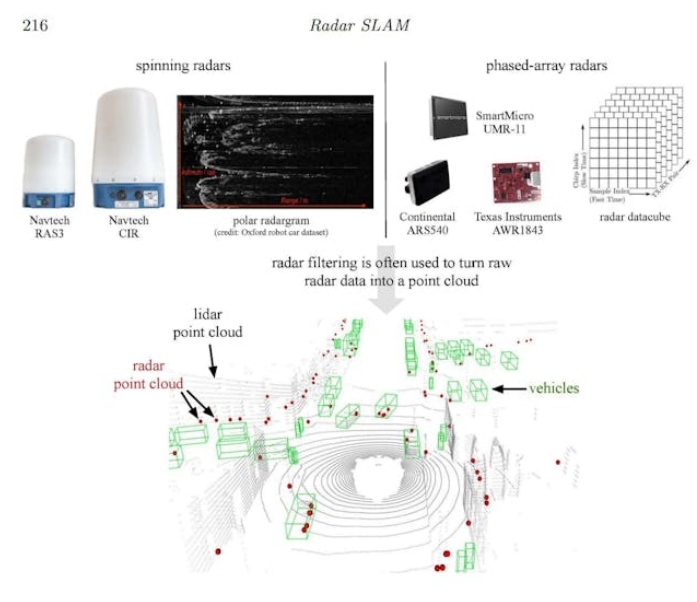

本文介紹了一對安裝在伺服電機上的HC-SR04超聲波傳感器如何與ROS 2一起使用，以執行2D環境映射。該系統從不同角度收集距離數據，并在RViz中可視化。

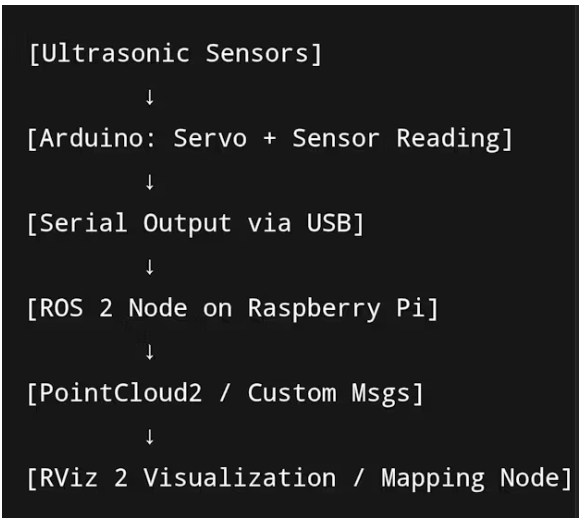

系統概述

Arduino使用伺服電機以小步(例如，每5°)從0°到180°旋轉超聲波傳感器。

在每個角度，兩個超聲波傳感器測量距離。

Arduino通過串行發送一行數據，格式如下：

角度:distance_left: distance_right

在Pi上運行的ROS 2節點：

讀取這個串行數據。

將傳感器讀數作為ROS消息發布。

可選地將它們轉換為二維笛卡爾坐標。

數據在RViz中可視化，以構建2D占用地圖。

Arduino代碼職責

掃描伺服電機從0°到180°。

觸發超聲波傳感器并讀取距離。

每隔X毫秒通過Serial.print()發送角度和距離。

ROS 2節點職責-

使用pyserial讀取串行數據。

解析傳入的字符串。

使用sensor_msgs/msg/PointCloud2或自定義消息(例如Point2D[])發布數據。

發布點/超聲掃描或類似的主題。

可視化的RViz

可視化:

使用訂閱掃描主題的配置啟動RViz。

PointCloud2用于分散的點。

用于可視化標記的MarkerArray。

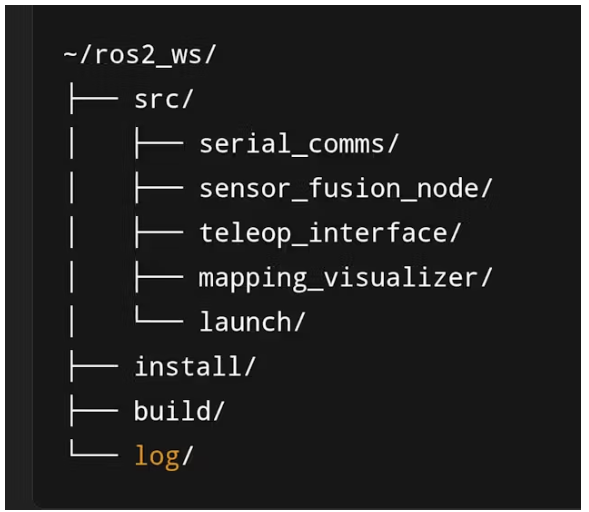

ROS 2包

1. serial_comms

用途：從Arduino讀取和解析串行數據(距離，角度)

節點:serial_reader_node

發布:

/ sensor_data (custom_msgs / SensorData)

依賴關系：rclpy， pyserial

2. sensor_fusion_node

用途：融合超聲波范圍，伺服角度和里程計數據

節點:fusion_node

訂閱:

/ sensor_data

/奧多姆

發布:

/ fused_scan (sensor_msgs /提升)

/ amr_pose (geometry_msgs / PoseStamped)

3. mapping_visualizer

目的：在RViz2中可視化融合數據

節點:rviz_mapper

訂閱:

/ fused_scan

/ amr_pose

4. teleop_interface

用途：用于云命令的粒子光子板接口

節點:teleop_bridge_node

發布:

/ cmd_vel (geometry_msgs /扭曲)

特點:

?粒子云REST集成

?緊急停車命令

?安全模式回退

?系統工作流程

Arduino通過串口發送距離+伺服角度。

Serial_comms節點讀取它并發布到/sensor_data。

sensor_fusion_node將此與odometry/IMU結合起來，并將偽掃描發布為/fused_scan。

mapping_visualizer在RViz2中顯示了這一點。

teleop_interface監聽Particle Cloud和issue /cmd_vel來控制機器人的運動。
