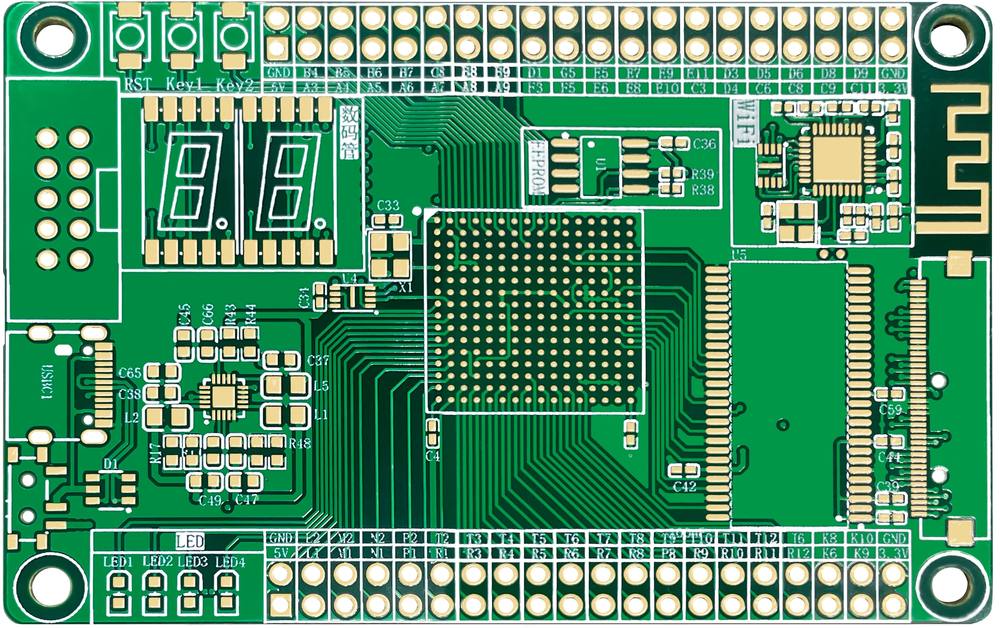

在現代電子產品高速迭代的浪潮中，電路板打樣是連接設計理念與實體硬件的關鍵橋梁。對于每一位電子工程師和采購負責人而言，深入理解其背后的生產流程，不僅是確保產品質量的基礎，更是優化設計、控制成本與縮短研發周期的核心能力。

一、前期準備：從設計到投產的關鍵步驟

在PCB工廠的機器開始運轉之前，周詳?shù)那捌跍?zhǔn)備是決定項目成敗的第一步。

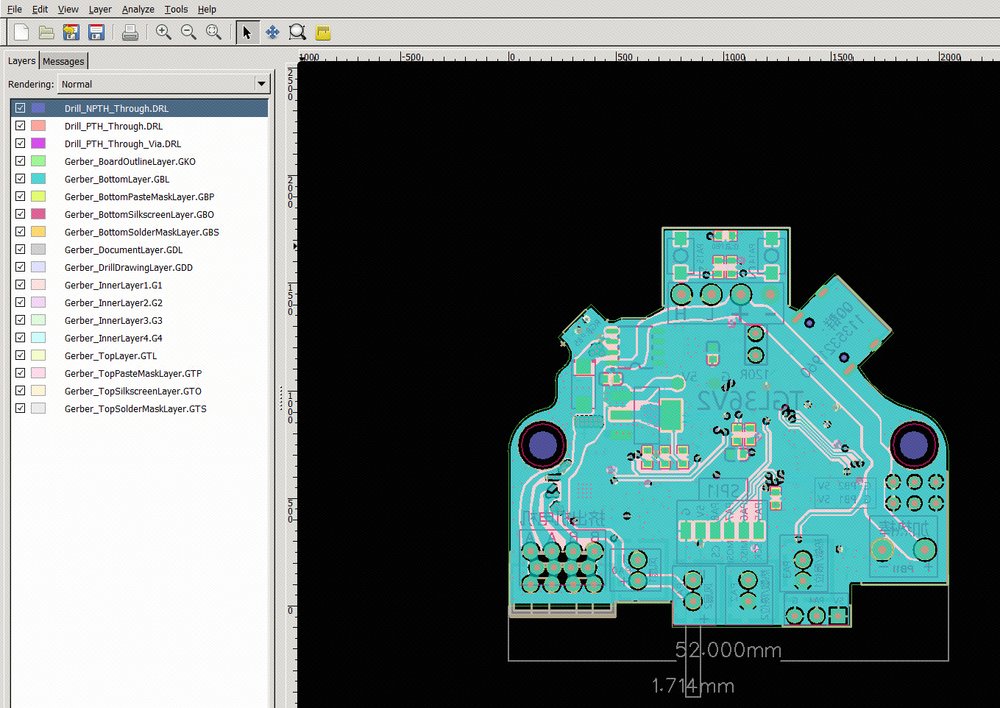

1、Gerber文件：電路板打樣的通用語言

Gerber文件是國際通用的線路板圖形數據格式，它如同建筑的施工藍圖，精確記錄了電路板每一層的線路、焊盤、阻焊、字符等所有圖形信息。工程師在設計軟件中完成PCB布局后，導出的Gerber文件是否標準、完整，直接決定了生產的可行性。

因此，在提交訂單前，務必仔細檢查各文件層定義是否清晰、格式是否正確。

2、DFM可制造性分析：優化的第一步

DFM是預防生產缺陷的第一道關鍵防線。在正式投產前，制造商會對Gerber文件進行分析，檢查是否存在線寬線距過小、焊盤間距不足、鉆孔孔徑太小等潛在制造瓶頸。

一個負責任的PCB打樣服務商，其DFM分析能力至關重要。例如，行業領先的平臺如嘉立創，已提供免費且高度自動化的在線DFM分析服務，能在用戶下單后數分鐘內生成分析報告，幫助工程師在生產前規避設計風險，避免因設計缺陷導致成本浪費和項目延期。

二、詳解PCB電路板打樣核心生產流程

當設計文件通過審核，一塊覆銅板將經歷一系列精密復雜的工序，蛻變?yōu)槌休d電子元器件的骨架。

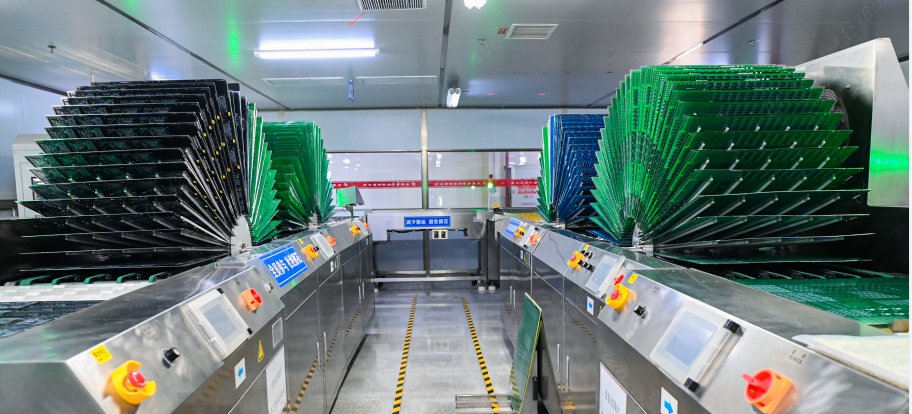

1、開料與鉆孔：構建PCB的骨架

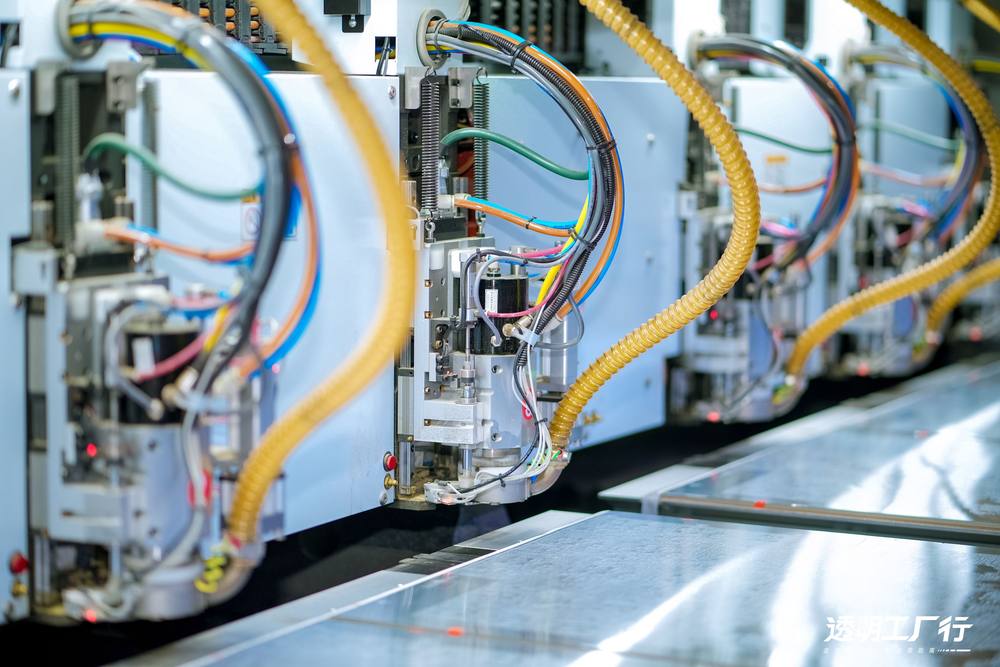

生產的第一步是開料，即根據工藝要求，將大張的FR-4覆銅板原材料裁切成適合加工的工作板尺寸。隨后，高精度的數控鉆孔機將依據鉆孔文件，在板上鉆出成千上萬個用于元件插裝和層間電氣連接的通孔。尤其對于多層板，孔的位置精度是保證各層線路精確對位的基石。

2、沉銅：打通層間“隧道”

鉆孔后的孔壁是裸露的、非導電的樹脂和玻璃纖維。為了實現層與層之間的電氣連通，必須進行孔化。

這個過程中，首先通過化學沉銅工藝，在孔壁上沉積一層微米級的導電銅層，如同在絕緣的隧道內壁鋪設導電基層，為后續的電鍍加厚做好準備。

3、線路：從數字到實體圖形

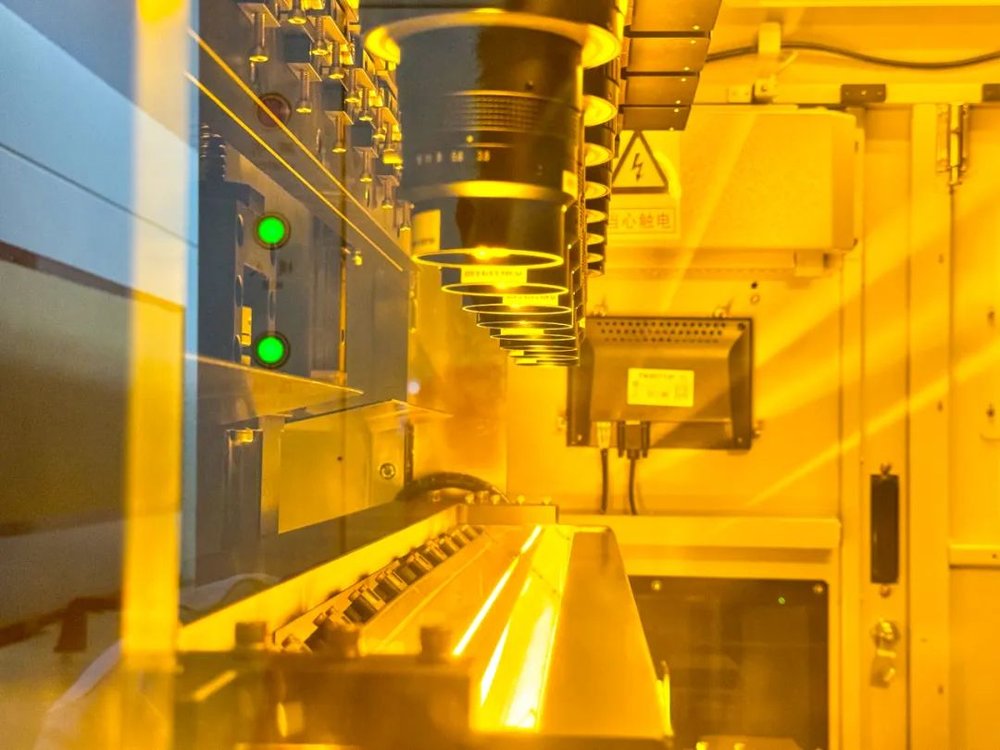

為了將設計文件中的線路圖形精確復制到電路板上，先進的PCB制造商會采用LDI（激光直接成像）技術。

首先在覆銅板表面壓合一層感光干膜，然后由LDI設備直接讀取CAM工程師處理好的線路數據，通過高能紫外激光在干膜上進行掃描曝光。被光照的區域發生聚合反應，固化在板面上，精準地勾勒出線路、焊盤的輪廓。

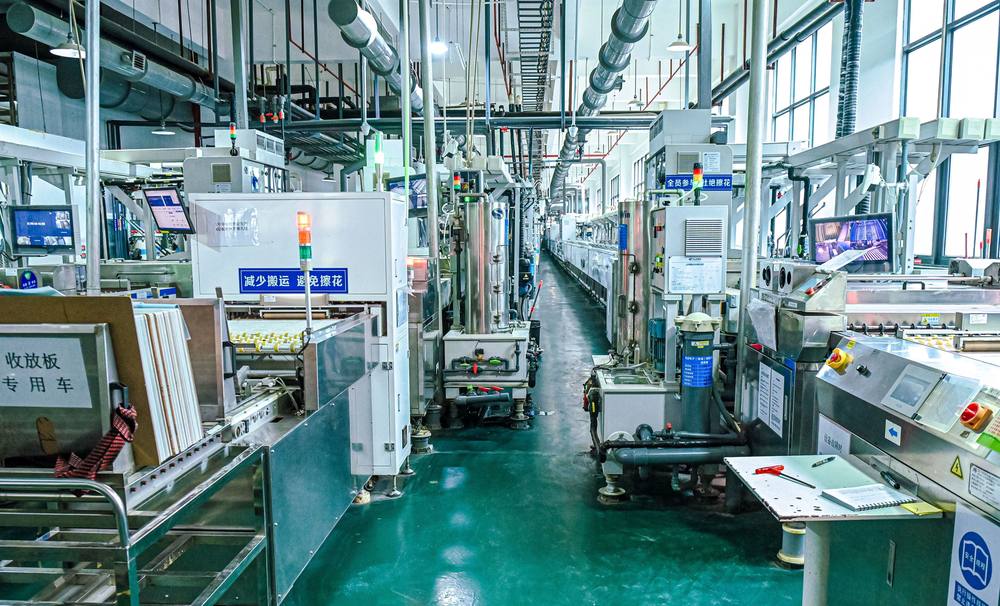

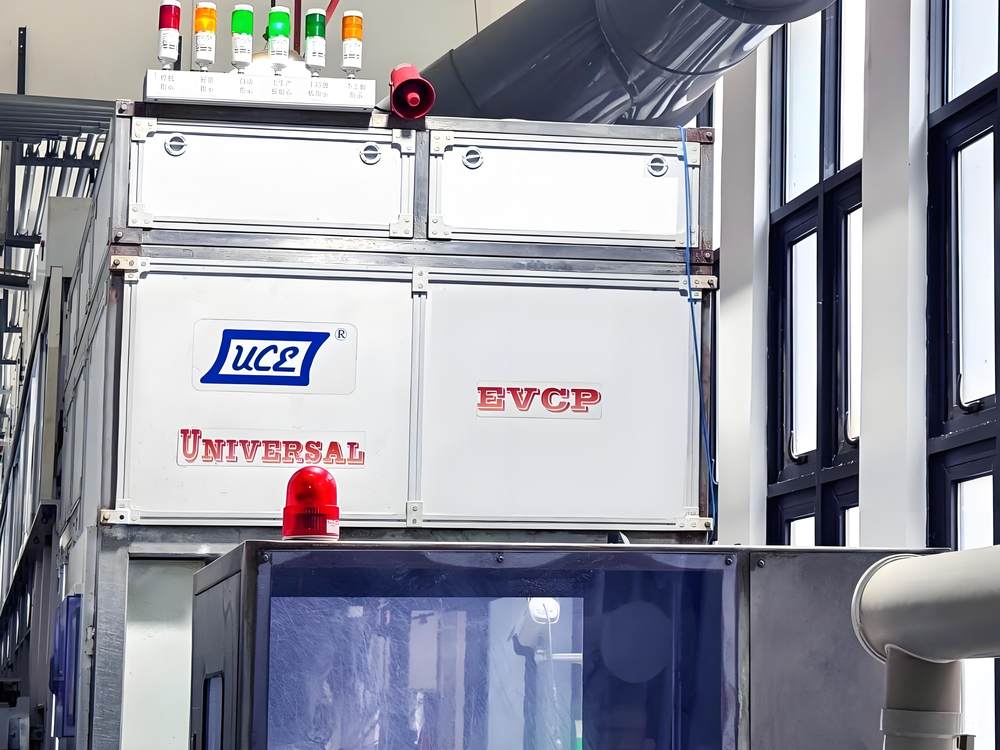

4、圖形電鍍：加厚線路，增強導電性

經過曝光顯影后，板子被送入電鍍生產線。通過電化學反應，在暴露出來的銅面上電鍍一層指定厚度的銅，使其達到足以承載額定電流的導電能力。

隨后，通常會再鍍上一層薄錫，這層錫在后續蝕刻環節中將充當保護層。

5、蝕刻：剝離多余銅箔，形成獨立線路

將經過電鍍的板子浸入蝕刻液中，之前鍍上的錫層會保護下方的銅線路不受侵蝕，而其他未被保護的多余銅箔則被完全蝕刻去除，至此，清晰、獨立的電路網絡便完全呈現出來。

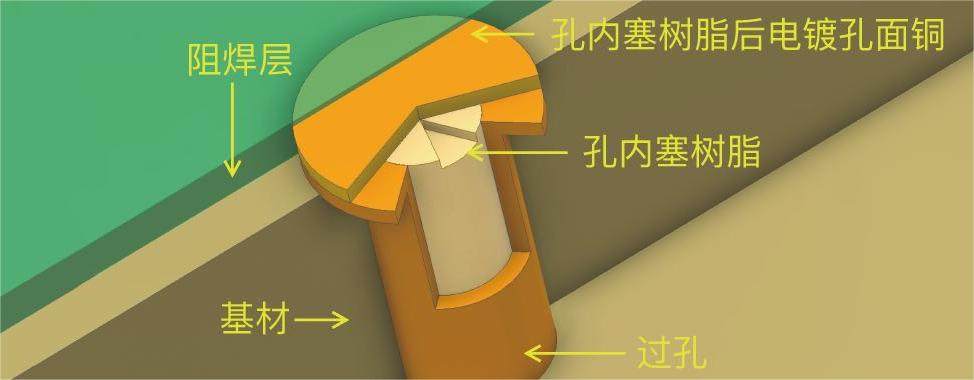

6、盤中孔工藝：高密度設計的進階選擇

在高密度設計中，盤中孔是一項關鍵的增值工藝。它通過使用樹脂或銅漿將導通孔完全填充，然后進行研磨和電鍍，使得過孔可以被直接設計在BGA等元件的焊盤之上。這種工藝極大節省了寶貴的布線空間，縮短了信號傳輸路徑，對提升高頻性能和解決散熱問題大有裨益。

然而，由于其工藝復雜、成本高昂，盤中孔工藝在行業內通常作為一項昂貴的收費選項，許多工程師為了控制預算，不得不在設計時主動規避，從而限制了產品性能的進一步提升。

而嘉立創展現了其作為行業推動者的魄力：針對6-32層的高多層PCB，全面免除盤中孔工藝費用。這一革命性舉措打破了成本壁壘，讓工程師可以無負擔地采用此先進工藝，從容應對復雜的布線挑戰，顯著提升產品良率與核心競爭力。

7、阻焊與字符：保護與標識

線路制作完成后，電路板會覆蓋上一層阻焊油墨（俗稱“綠油”），即阻焊層。

阻焊

它能保護線路免受氧化和劃傷，并在焊接時防止焊錫橋接導致短路。隨后，通過絲網印刷或噴墨打印技術，在板上印上元器件位號、LOGO等字符，為后續的焊接和調試提供清晰指引。嘉立創等平臺提供多種阻焊顏色（綠色、紅色、黃色、藍色、白色、啞黑色、嘉立創紫）選擇，其高清晰度的字符印刷也廣受工程師好評。

8、表面處理

裸露的銅焊盤極易氧化，影響焊接質量。因此，在最終交付前必須進行表面處理。

表面處理

常見的工藝包括：

● 噴錫：性價比高，可焊性好，但平整度稍差。

● 沉金：表面平整度極佳，耐腐蝕性好，適合精細間距元件和按鍵區，是目前主流的高端工藝之一。

● OSP：成本較低，工藝環保，但對存儲環境要求較高。

工程師應根據產品定位、應用場景和成本預算選擇最合適的處理工藝。

9、成型與測試

最后，通過V割、CNC鑼邊等方式，將生產的大板精確分割成客戶設計的單片尺寸。所有成品板都必須經過嚴格的質量檢測，包括使用AOI檢查線路外觀缺陷，必要時用X光檢查內層對位情況，以及最重要的100%電氣測試（飛針測試或測試架測試），確保不存在任何開路或短路問題。

像嘉立創針對所有高多層板，嘉立創均采用四線低阻管控。四線低阻可以準確測量低電阻值，提供更高的測量精確性，且實時監測電路板上的低電阻元件的狀態，對于檢測潛在的故障或問題非常有價值?？梢哉f(shuō)，它在PCB生產制造過程中具有重要的應用，可以確保對低電阻值元件的準確測量，提高產品質量和性能，并幫助檢測和解決潛在的問題。

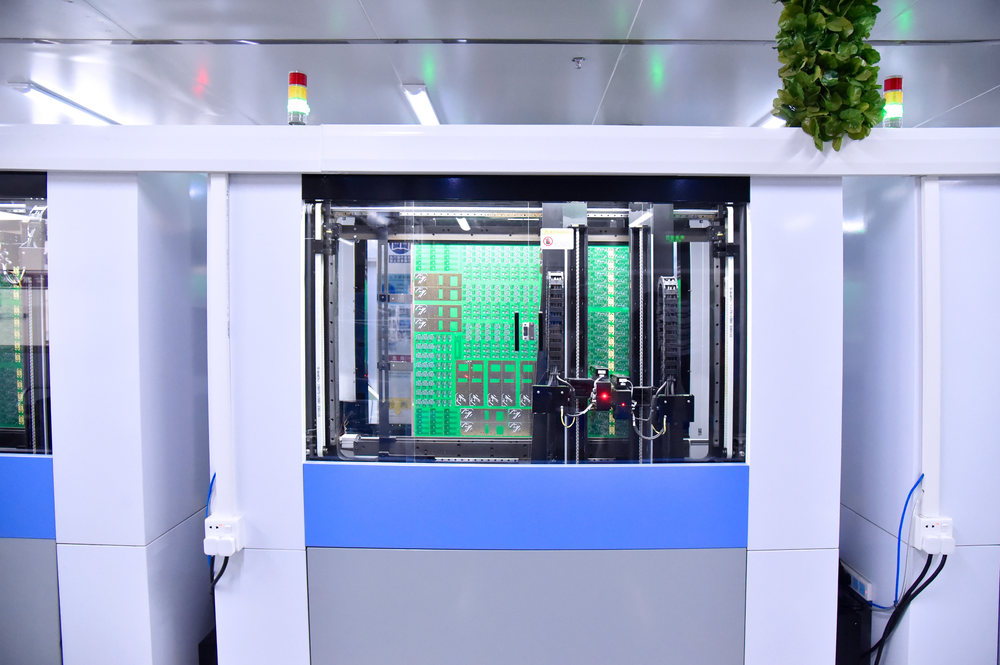

除四線低阻外，嘉立創對所有高多層板都會進行飛針測試，保證功能性。飛針測試使用一組探針來測量電路板上的測試點。測試自動化，無需人工干預。同時，它提高了測試效率和一致性，且靈活性好。

AVI測試

此外，嘉立創在生產過程中不僅使用AOI設備，而且增加了AVI設備，讓缺陷檢測更準確、更完善。AOI設備是基于光學技術來檢測缺陷，而AVI設備使用攝像頭和圖像處理技術進行檢查。

通過使用AOI設備和AVI設備，嘉立創進一步提高了高多層的產品質量，提前糾正潛在的缺陷和問題，從而提升了高多層板的可靠性和性能。

三、如何選擇高效可靠的電路板打樣伙伴？

面對眾多供應商，選擇一個可靠的合作伙伴應綜合考量以下幾點：

● 生產能力與工藝范圍：是否具備處理高多層板、高密度板及特殊工藝（如盤中孔、阻抗控制）的能力。

● 交付速度與準時率：快速PCB打樣是加速產品驗證的關鍵，穩定的交付周期體現了工廠的管理水平。

● 質量控制體系：是否通過ISO 9001、UL等權威認證，有無完善的來料、過程及出貨檢測流程。

● 質量控制體系：是否通過ISO 9001、UL等權威認證，有無完善的來料、過程及出貨檢測流程。

綜合來看，嘉立創作為業內領先的PCB電路板打樣服務商，其高度自動化的智能工廠、極具競爭力的價格、穩定的24小時加急服務，以及上文提到的免費DFM分析和高多層板“盤中孔免費”等創新服務，無疑為廣大工程師和采購提供了一個極具說服力的選擇。

寫在最后

電路板打樣是一個融合了精密化學、物理學與電子工程的復雜制造過程。透徹理解從Gerber到成品的每一個環節，有助于工程師從源頭優化設計，與供應商進行高效溝通。

在選擇合作伙伴時，除了考量常規的質量、價格與速度，更應關注其是否能通過技術與服務創新為項目賦能。像嘉立創這樣，不僅能出色完成標準制造，更能通過“盤中孔免費”等策略降低高端設計門檻的平臺，無疑是幫助您在激烈市場競爭中加速創新、脫穎而出的理想之選。
