繼電器，這一具備隔離功能的自動開關元件，在遙控、遙測、通訊、自動控制、機電一體化以及電力電子設備等多個領域發揮著至關重要的作用，堪稱控制系統的核心組件。其本質在于通過較小的控制電流來驅動較大的負載電流，從而在電路中扮演著自動調節、安全保護及電路轉換等關鍵角色。

繼電器是一種電子控制裝置，它通過電磁感應原理或者機械動作實現電路的自動接通或斷開。簡而言之，繼電器就像是電路中的開關，但它是由電信號控制的，而不是手動操作。繼電器廣泛應用于各種自動化設備中，用于遠程控制、信號轉換、保護電路等場合。

繼電器的分類

繼電器的種類劃分多樣，可以根據不同的分類標準進行分類。以下是一些常見的繼電器分類方式及其對應的種類：

按防護特征分類

· 密封繼電器：采用焊接或其他方法，將觸點和線圈等密封在罩子內，與周圍介質相隔離，其泄漏率較低的繼電器。

· 封閉式繼電器：用罩殼將觸點和線圈等密封(非密封)加以防護的繼電器。

· 敞開式繼電器：不用防護罩來保護觸電和線圈等的繼電器。

一、繼電器的繼電特性詳解

當繼電器的輸入信號x從零逐漸增大，直至達到銜鐵開始吸合的動作值xx時，其輸出信號會立即從y=0跳躍至y=ym，即常開觸點由斷開變?yōu)殚]合。一旦觸點完成閉合，即使輸入量x繼續增加，輸出信號y將保持不變。而當輸入量x降至某一大于xx的值xf時，繼電器將開始釋放，常開觸點重新斷開。這種繼電器的輸入信號與輸出信號之間的變化關系，我們稱之為繼電特性，或稱為輸入-輸出特性。

二、繼電器的運作機理與特性探究

繼電器的核心工作原理在于其獨特的繼電特性。當輸入信號x逐漸增大，超過銜鐵吸合的動作值xx時，輸出信號y會迅速?gòu)膟=0跳變至y=ym，實現常開觸點的閉合。此后，即便輸入量x繼續攀升，輸出信號y將保持穩定。而當輸入量x降至特定值xf(仍大于xx)時，繼電器將啟動釋放機制，常開觸點重新斷開。這種輸入信號與輸出信號之間的動態變化，正是我們所說的繼電特性，亦或是輸入-輸出特性。

1、電磁繼電器的運作原理與特性

電磁式繼電器，其核心組件包括鐵芯、線圈、銜鐵以及觸點簧片等。當在線圈兩端施加電壓時，線圈中便會產生電流，進而激發電磁效應。這種效應使得銜鐵在電磁力的作用下，能夠克服返回彈簧的拉力，從而吸附至鐵芯，帶動銜鐵的動觸點與靜觸點(常開觸點)吸合。一旦線圈斷電，電磁吸力隨即消失，銜鐵在彈簧的反作用力下回到原位，動觸點也隨之與靜觸點(常閉觸點)釋放。這一吸合與釋放的過程，正是繼電器在電路中實現導通與切斷功能的基礎。至于繼電器的“常開”與“常閉”觸點，則可通過以下方式區分：在繼電器線圈未通電時，處于斷開狀態的靜觸點被稱為“常開觸點”，而處于接通狀態的靜觸點則被稱為“常閉觸點”。

2、電路原理與繼電器的簡單介紹

2.1 繼電器的基本概念

繼電器，作為一種電子控制元件，其核心功能是在輸入量變化達到特定值時，能夠接通或分?jǐn)嘟恢绷餍∪萘康目刂苹芈?。這一功能使得繼電器在電路中發揮著至關重要的作用，廣泛應用于各種電子設備與控制系統之中。

2.2 繼電器的工作原理

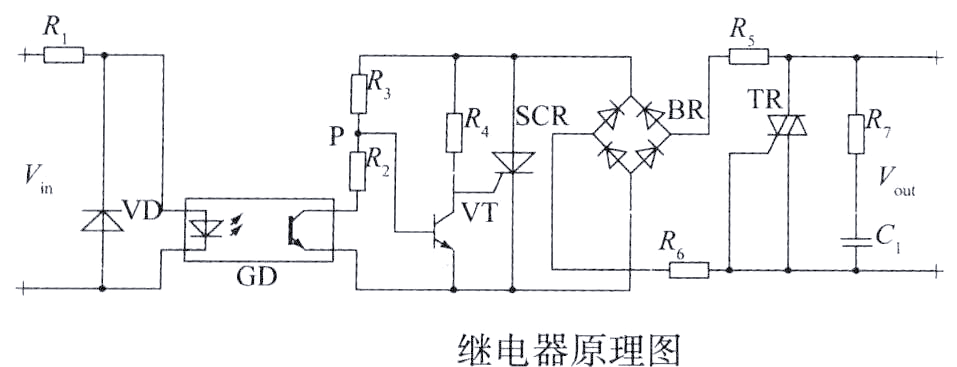

當輸入量變化達到特定值時，繼電器會按照預設的程序進行動作。其內部結構包含感應機構和執行機構，感應機構負責監測輸入量的變化，而執行機構則根據感應結果來接通或分?jǐn)嗫刂苹芈?。這一系列動作的過程，就是繼電器的工作原理。

在繼電器的內部結構中，永久磁鐵起到了保持釋放狀態的作用。當工作電壓被施加后，電磁感應開始發揮作用，導致銜鐵與永久磁鐵之間產生吸引和排斥的力矩。這些力矩促使銜鐵向下運動，直至達到吸合狀態。這一系列動作構成了繼電器從釋放到吸合的關鍵過程。

繼電器的繼電特性，指的是其輸入信號x從零逐漸增大，直至達到銜鐵開始吸合的動作值xx時，繼電器的輸出信號會瞬間從y=0跳躍至y=ym，即常開觸點由斷開變?yōu)殚]合。這一觸點閉合后，即便輸入量x繼續增加，輸出信號y將保持不變。而當輸入量x從某一高于xx的值降低至xf時，繼電器開始釋放，常開觸點再次斷開。這種繼電器的輸入與輸出之間的特性，我們稱之為繼電特性，或簡稱輸入-輸出特性。

繼電器的運作機制與特性

繼電器的運作基于其獨特的物理和電氣特性。當輸入信號逐漸增強，達到特定閾值時，繼電器的輸出信號會經歷一個瞬間的跳躍變化，即常開觸點從斷開轉為閉合。這種轉變后，即使輸入信號繼續增加，輸出信號將保持穩定。而當輸入信號從某一高于閾值的水平降低至釋放值時，繼電器將開始釋放，觸點再次斷開。這種輸入與輸出之間的響應關系，我們稱之為繼電特性，或簡稱為輸入-輸出特性。

1、電磁繼電器的運作原理與特性

電磁繼電器，作為繼電器的一種，其工作原理與特性值得深入了解。在電磁繼電器中，電磁鐵的輸入信號與機械觸點的輸出信號之間存在一種特殊的關聯。當電磁鐵的輸入信號逐漸增強，達到或超過其設定的閾值時，機械觸點會經歷一個瞬間的狀態轉變，即從斷開狀態變?yōu)殚]合狀態。這種轉變后，即便電磁鐵的輸入信號持續增加，機械觸點的狀態將保持穩定。而當電磁鐵的輸入信號降低至某一特定水平時，機械觸點將重新斷開。這種基于電磁鐵輸入信號的機械觸點狀態變化，正是電磁繼電器的獨特工作原理與特性。

電磁式繼電器，其核心組件包括鐵芯、線圈、銜鐵以及觸點簧片等。當在線圈兩端施加電壓時，線圈中會產生電流，進而激發電磁效應。在電磁力的作用下，銜鐵會克服返回彈簧的拉力，緊緊吸附在鐵芯上，帶動動觸點與靜觸點(常開觸點)相互吸合。一旦線圈斷電，電磁吸力隨之消失，銜鐵在彈簧的反作用力下恢復原位，動觸點與靜觸點(常閉觸點)隨即釋放。這樣的吸合與釋放過程，實質上實現了電路中的導通與切斷功能。

關于繼電器的“常開、常閉”觸點，我們可以這樣理解：當繼電器線圈未通電時，處于斷開狀態的靜觸點被稱為“常開觸點”;而處于接通狀態的靜觸點則被稱為“常閉觸點”。

2、電路原理詳解

2.1 繼電器功能簡述

繼電器在電路中發揮著至關重要的作用。它能夠感知輸入量的變化，并在達到特定閾值時，自動接通或斷開交直流小容量控制回路，從而實現電路的靈活控制。

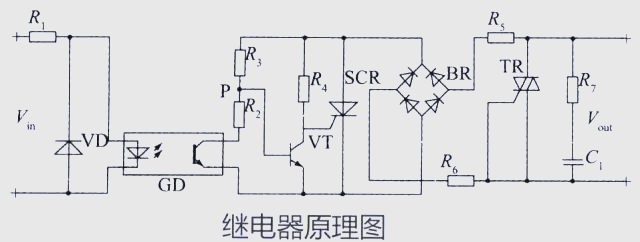

2.2 繼電器的工作原理

當輸入量達到特定閾值時，繼電器會感知這種變化，并隨之啟動其工作機制。通過自動接通或斷開交直流小容量控制回路，繼電器實現了對電路的靈活控制，確保了電路的穩定運行。

在繼電器的運作過程中，當工作電壓施加后，永久磁鐵所維持的釋放狀態會發生變化。由于電磁感應的作用，銜鐵與永久磁鐵之間會產生吸引和排斥的力矩，促使銜鐵向下運動。這一系列的動作最終導致繼電器達到吸合狀態，從而實現對電路的靈活控制。

3、晶體管驅動電路

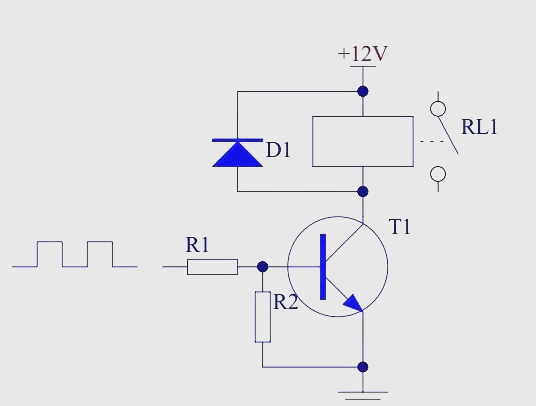

3.1 電路原理圖

在驅動繼電器的過程中，使用晶體管是一種常見的做法，其中推薦采用NPN三極管。其具體電路連接方式如下：

當輸入信號呈現高電平狀態時，晶體管T1會進入飽和導通模式，此時繼電器線圈獲得電能，導致觸點吸合。相反，當輸入信號變?yōu)榈碗娖綍r(shí)，晶體管T1則處于截止?fàn)顟B(tài)，繼電器線圈斷電，進而觸點斷開。

3.2 電路中各元器件的角色

(1)晶體管T1作為核心的控制開關，負責調控電路的通斷。

(2)電阻R1的存在主要是為了限制電流，從而減少晶體管T1的功耗，確保其穩定工作。

(3)電阻R2則確保晶體管T1能夠可靠地截止，即完全斷開電路。

(4)二極管D1的作用是在三極管由導通狀態轉為關斷時，為繼電器線圈提供一條泄放電流的通路，同時將其電壓鉗位在+12V，以保護電路。

4. 集成電路驅動電路

在這部分電路中，集成電路作為核心組件，負責驅動其他元器件進行工作。它通過內部復雜的邏輯電路和放大器，將輸入的信號轉換為適合驅動負載的輸出信號，從而實現對整個電路的控制。

目前，已廣泛采用集成多個驅動晶體管的集成電路，這種集成電路極大地簡化了驅動多個繼電器的印制板設計。當2003輸入端處于高電平狀態時，相應的輸出口會輸出低電平，導致繼電器線圈通電，使繼電器觸點閉合;而當2003輸入端變?yōu)榈碗娖綍r(shí)，輸出口則呈現高阻態，繼電器線圈斷電，觸點隨之?dāng)嚅_。

繼電器串聯RC電路的工作原理

在電路中，若繼電器的額定工作電壓低于電源電壓，通常會采用繼電器串聯RC電路的設計。這種設計旨在縮短繼電器的吸合時間。當電路閉合時，繼電器線圈的自感現象會產生一個電動勢，這個電動勢會阻礙線圈中電流的增加，進而延長吸合時間。然而，通過串聯RC電路，我們可以在電路閉合的瞬間利用電容C的特性來加速繼電器的吸合。由于電容兩端的電壓在短時間內無法突變，可視其為短路狀態，這樣，高于繼電器線圈額定工作電壓的電源電壓便能瞬間施加到線圈上，從而顯著加快電流的增加速度，使繼電器迅速吸合。一旦電源穩定，電容C便不再起作用，而電阻R則發揮其限流功能。

繼電器額定工作電壓的選取

繼電器的額定工作電壓是其核心技術指標之一。在實際應用中，我們必須依據所在電路的工作電壓來選擇合適的繼電器。通常，我們希望繼電器的額定工作電壓與電路的工作電壓相吻合。需要注意的是，電路的工作電壓不應超過繼電器的額定工作電壓，否則可能導致繼電器線圈的損壞。此外，某些集成電路，例如NE555電路，能夠直接驅動繼電器，而其他如COMS電路，其輸出電流較小，需要借助晶體管放大電路來驅動繼電器。在這種情況下，我們必須確保晶體管的輸出電流大于繼電器的額定工作電流。
