這是一個獨立的太陽能遠程氣候監測節點，可以跟蹤環境數據，進行實時氣候洞察和研究。

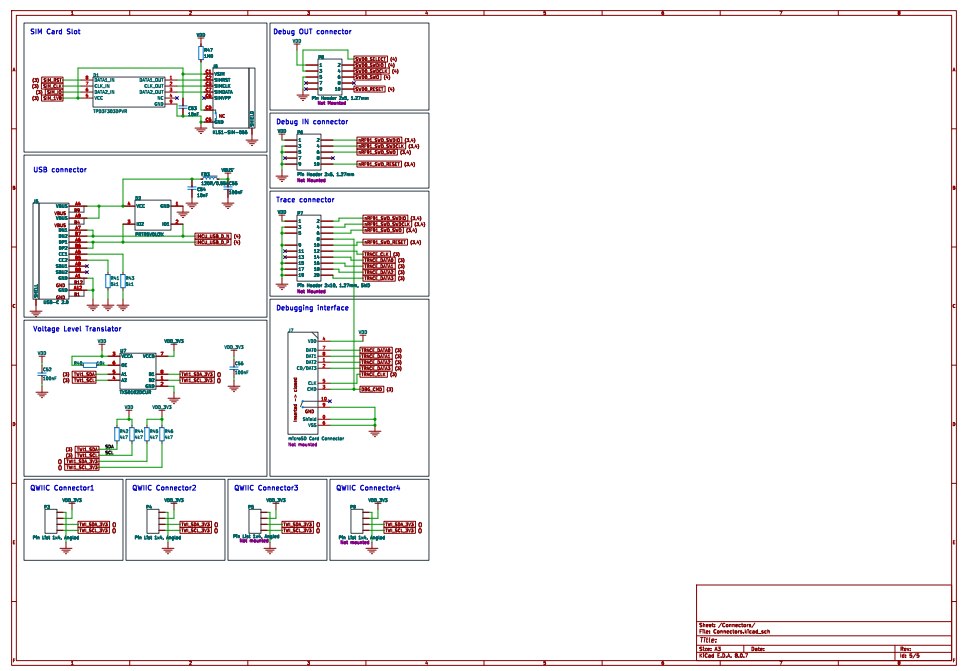

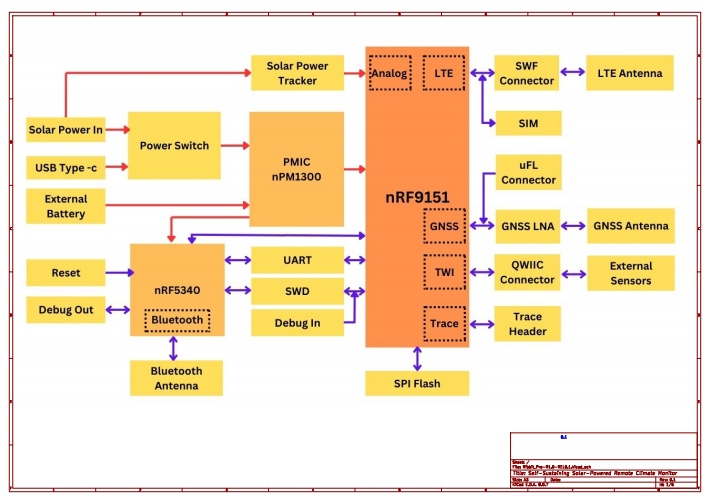

該項目涉及圍繞北歐半導體nRF9151芯片組開發一種先進的環境監測設備。目標是創建一個能夠在偏遠和離網地區收集環境數據的自我維持系統，在這些地區，傳統的網絡基礎設施(如WiFi)可能不可用或不可靠。該設備將利用各種環境傳感器收集二氧化碳(CO2)水平、大氣壓力和其他關鍵環境指標等參數的數據。通過QWIIC連接器促進傳感器連接，為傳感器集成提供靈活性。雖然目前沒有集成傳感器，但該設計包括四個QWIIC連接器，其中兩個是必不可少的，另外兩個是未來擴展的附加連接器。

該設備配備了LTE連接和SIM卡連接器，可以通過蜂窩網絡實現無縫數據傳輸。這種功能確保了從傳感器收集的環境數據可以發送到中央基站，即使在WiFi連接有限或沒有WiFi連接的地區也是如此。這使得該系統成為偏遠地區環境研究應用的理想選擇。

該設備的突出特點之一是它能夠使用全球?qū)Ш叫l(wèi)星系統(GNSS)傳感器確定其地理位置。GNSS傳感器提供精確的位置數據，確保環境讀數可以進行地理標記，這對于需要空間感知的應用至關重要。

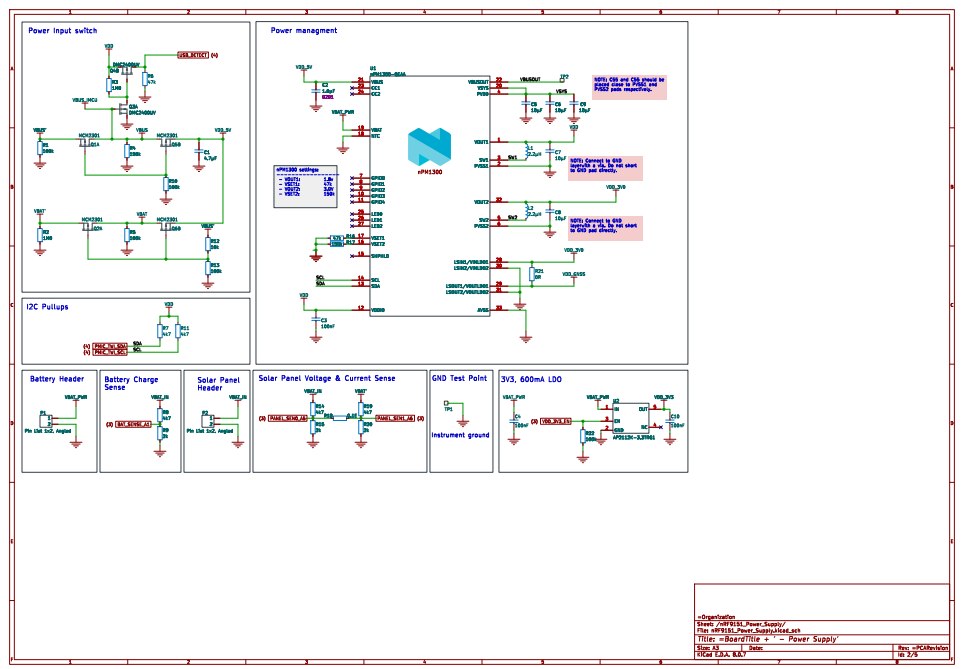

該設備被設計為自我維持，這意味著它可以自主運行，不需要外部電源或頻繁的維護。它由一個雙源系統供電，包括一個用于直流電源適配器供電的Type-C輸入和一個太陽能電池板。太陽能電池板用于給設備的車載電池充電，確保它即使在沒有常規電源的地區也能保持運行。太陽能收集系統集成了一個高效的電源管理解決方案，使用北歐nPM1300，處理電池充電、監控和整體配電。nPM1300通過太陽能電池板和Type-C輸入確保最佳的電池充電，即使在一個電源不可用的情況下也能保持不間斷的運行。雙電源輸入功能通過外部電路實現，提供無縫切換和增強的系統可靠性。雖然該設備配備了Type-C輸入，用于偶爾充電，但它的主要設計是自主運行，從集成的太陽能電池板獲取電力。這確保了系統的自我維持能力，使其能夠獨立運行而不需要連續的外部電源。

為了優化功耗，系統采用休眠電源模式，允許設備在不活動期間進入超低功耗狀態。這在傳感器數據周期性傳輸?shù)那闆r下特別有用，可以降低整體能耗并延長電池壽命。此外，太陽能電池板的健康監測是通過在兩個模擬引腳之間放置一個分流電阻來實現的，從而可以連續跟蹤發電效率和系統性能。

從環境傳感器收集的數據定期進行，所有傳感器數據通過LTE網絡傳輸?shù)街醒牖具M行進一步分析。除了環境數據外，該系統還將健康指標(如太陽能電池板健康狀況、電池狀態和充電水平)傳輸?shù)交?。這允許實時監控系統的性能，以及早期發現電力系統或傳感器的任何潛在問題。

該設備的自我維持特性，再加上其遠程連接和實時數據傳輸，使其成為傳統電力基礎設施缺失或不可靠地區應用的理想解決方案。即使在最偏遠或惡劣的環境中，它也能實現連續、實時的環境監測。

相對于現有解決方案的主要優勢

雖然目前有各種各樣的環境監測系統，但該設備的自我維持和遠程功能使其在幾個關鍵方面有別于傳統解決方案：

自我維持電力系統：大多數現有的環境監測設備依賴于固定的電源，如AC/DC適配器，需要定期維護或依賴于附近的電力基礎設施。然而，該系統采用雙電源輸入系統：Type-C通過直流適配器充電，太陽能電池板持續為電池充電，使設備能夠在離網位置自主運行。太陽能電池板的加入大大減少了維護需求，因為它消除了頻繁更換電池或手動充電的需要，而這通常是現有解決方案的限制。

使用LTE連接進行數據傳輸：傳統的環境傳感器通常依靠WiFi或藍牙進行數據傳輸，這限制了它們在WiFi基礎設施可能不可用的偏遠地區的可用性。該系統的突出之處在于集成了外部LTE模塊和SIM卡連接器，使設備能夠通過蜂窩網絡發送實時數據。這一功能確保了即使在幾乎沒有WiFi覆蓋的地區也能傳輸數據，使其高度適應偏遠或惡劣的環境。

遠程監控電源運行狀況：與許多現有設備只是簡單地收集和傳輸環境數據不同，該系統還包括對其電源的實時監控。nPM1300電源管理系統不僅可以控制電池充電，還可以跟蹤電池的健康狀況。電池狀態、其他參數監測和整體系統電源狀態的數據被傳輸?shù)交?，允許主動維護，并確保設備即使在電源相關問題的情況下也能保持運行。同樣，太陽能電池板電源健康數據也被傳輸，確保設備健康的遠程監控。

GNSS的地理位置感知：許多環境監測設備無法整合位置跟蹤，這對于需要對收集的數據進行精確地理標記的應用程序來說是一個至關重要的功能。該系統通過集成GNSS傳感器解決了這個問題，該傳感器允許設備準確地確定其地理位置。該功能對于跟蹤不同地點的環境條件至關重要，特別是對于農業監測，野生動物跟蹤和不同環境中的研究等應用。

自主和連續操作：大多數當前的解決方案需要定期的人工干預來進行充電、維護或數據檢索。然而，該系統是為連續自主操作而設計的。它定期收集環境數據，并通過LTE傳輸，無需人工干預。太陽能充電、LTE數據傳輸和電源管理的結合確保了設備以完全自主的方式保持運行，從而降低了運營成本和人為監督。

在惡劣環境下的長期部署：由于電源有限和需要頻繁維修，現有的解決方案往往難以在偏遠或惡劣條件下進行長期部署。該系統集成了太陽能和強大的電源管理功能，能夠以最少的維護進行長期部署。它特別適合在電力供應有限或經常停電的地區進行環境監測。

可擴展性和靈活性：基于nrf9151的自維持環境傳感器設備具有靈活和可擴展的部署能力，可適應各種網絡需求。通過支持NB-IoT、LTE、藍牙(BLE)、Zigbee和Mesh，以及未來的NTN集成，該系統可以部署在各種環境中，提供最佳的連接選擇。在需要遠程通信的場景下，LTE或NB-IoT可以確保數據的無縫傳輸。但是，對于短距離應用，可以利用BLE，大大降低功耗和網絡依賴性。當在局部區域內部署多個設備時，Mesh網絡可以將傳感器互連起來，從而實現高效的數據中繼，而無需依賴于直接的LTE連接。這種方法通過有效地分配通信負載，優化了功耗，降低了成本，提高了網絡可靠性。通過這種自適應連接策略，該系統保持了高度的可擴展性，使其適用于小規模環境監測以及遠程或城市地區的大規模傳感器部署。能夠添加更多的環境傳感器(通過額外的QWIIC連接器)，并通過太陽能電池板和Type-C輸入有效地管理電源，確保該設備可以適應各種用例，從偏遠地區的小規模監測到大規模的環境網絡。
