設計一款用于捕捉動態產品視頻的攝像機器人
如果你是一個想讓別人關注你的項目的制作者,那么展示和執行同樣重要。優秀的視頻和照片至關重要,因為大多數觀眾對強烈的視覺效果的反應比對技術成就的反應更強烈。
我設計這個機器人就是為了讓它更容易實現!

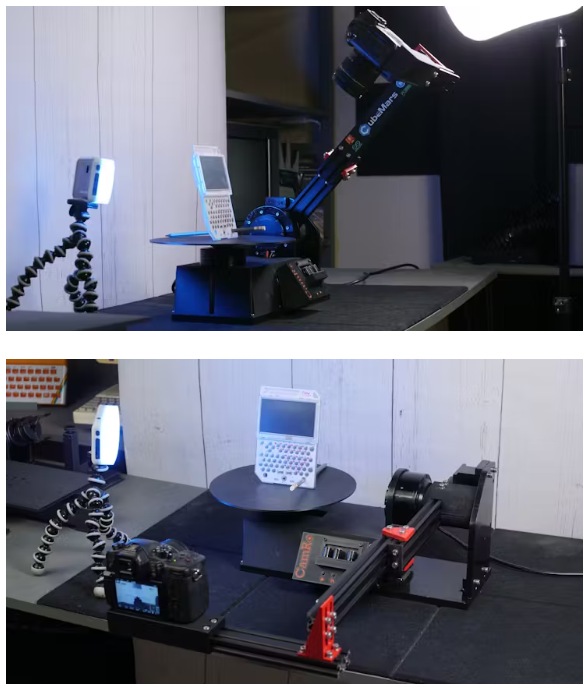

概述

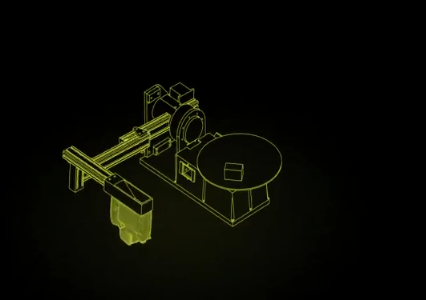

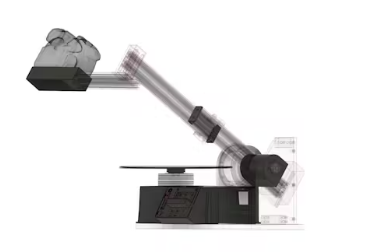

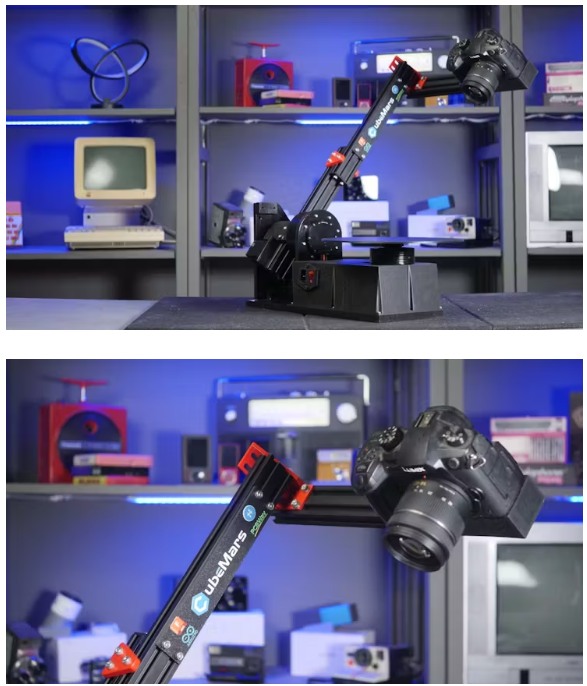

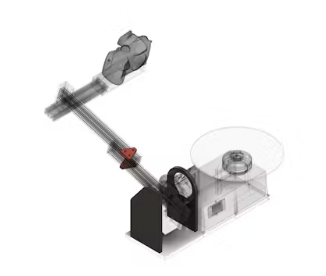

這些機器人有兩個自由度:一個旋轉轉臺和一個旋轉臂。拍攝對象放在轉盤上,相機安裝在手臂上。
我把它設計得非常結實,并且有非常強大的CubeMars驅動器,所以它可以處理沉重的單反和無反光鏡相機而不會緊張。運動非常平滑,從而產生夢幻般的視頻質量。
簡單的控制可以讓用戶快速調整手臂角度,手臂運動速度,工作臺旋轉方向和工作臺旋轉速度。
添加一些基本的編輯(縮放,平移,旋轉,速度斜坡等),你可以創建非常動態的產品照片。

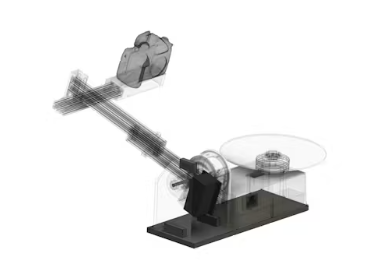

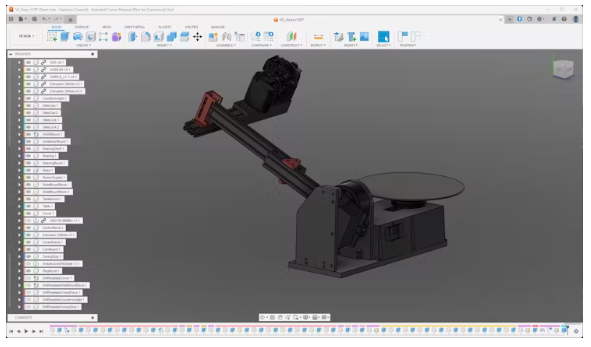

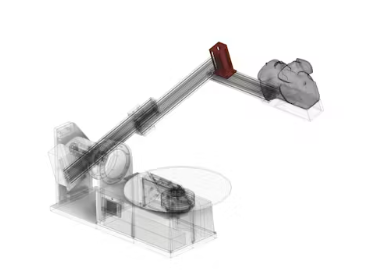

我在Autodesk Fusion 360中將手臂的每個部分建模為一個組裝,因此很容易修改和查找文件。定制的Arduino屏蔽,在KiCAD中設計,可以通過PCBWay訂購,它大部分是通孔組件,便于焊接。
CamRo兼容Arduino Uno R4 Minima和Arduino Uno R4 WiFi。因為那些有不同的引腳為CAN總線連接,我設計了PCB,所以它可以工作(只是焊接適當?shù)臉?。
制造信息
根據設計,CamRo需要幾種不同的制造方法和工具:
?3D打印技術
?數控銑
?手動研磨
?手動車削(車床工作)
?MIG焊接
大多數結構部件都是金屬——鋁或低碳鋼。這是為了使機器人盡可能的強壯。
然而,如果你沒有能力使用金屬,你可以3d打印所有的部件。機器人不會那么強壯,但這是一種選擇。
或者,您可以使用PCBWay的數控銑削服務。所有手工加工的零件也可以用適當?shù)臄?shù)控銑床制造。
致動器的信息

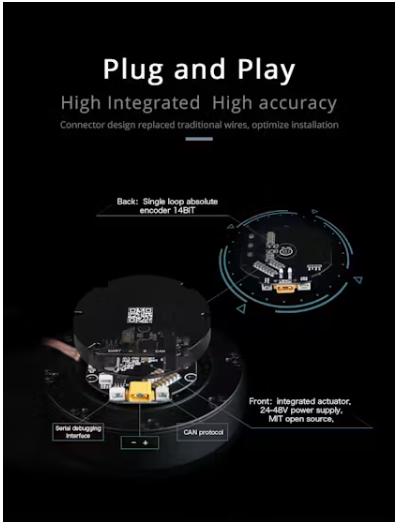

CubeMars為這個項目提供了馬達,他們的貢獻是我開始這個項目的全部原因。機器人使用兩個執行器:
?Ak80 - 64
?Ak60 - 6
坦率地說,以業余愛好者的標準來看,它們相當昂貴——盡管考慮到它們的高性能,以專業標準來看它們是合理的。這些都是非常強大和精確的。對于這個項目來說可能有點夸張,但它的手臂可以移動甚至是沉重的相機。
也許可以使用其他執行器,但我不確定。
這些由Arduino通過CAN總線控制。當您第一次設置它們時,您需要使用USB-to-TTL串行電纜和CubeMars Tool軟件來配置它們。
特別是,您需要設置電機id以匹配Arduino草圖!
3D打印你的零件
要開始,你會想要3d打印你的零件。我在Bambu Lab P1S上打印了所有我的,升級了金剛石噴嘴和硬化鋼擠出機齒輪。
如果你打算像我一樣使用PPA-CF燈絲,這些升級是很重要的。這種長絲很棒,因為它有很好的紋理,可以隱藏層線,而且非常堅固。但它是磨蝕性的,所以你不應該用普通的噴嘴和擠出機齒輪來打印它。
如果你喜歡,你可以使用另一種長絲材料,但零件不會那么堅固。
這是要打印的部分:
“滑動帽”和“桌子”部分不需要非常堅固,所以你可以打印PLA或PETG。
數控銑削您的零件
這些是你需要在數控銑床上加工的零件:

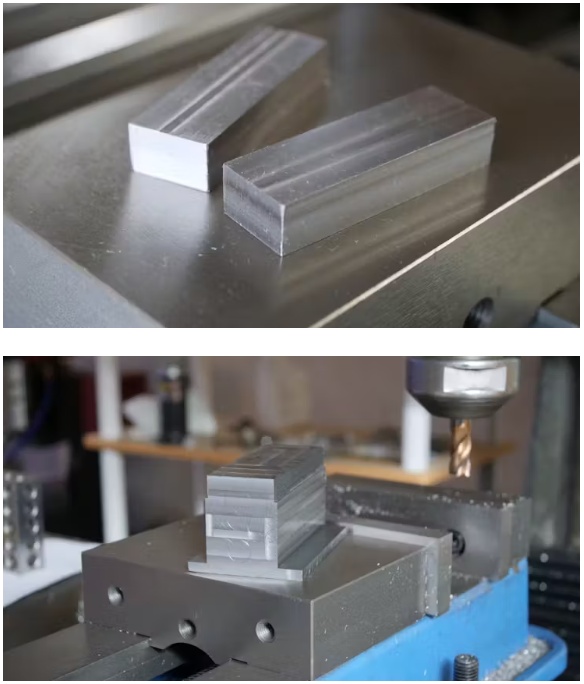

兩個“滑動鎖”部分被設計為從1/4“6061鋁板/棒。

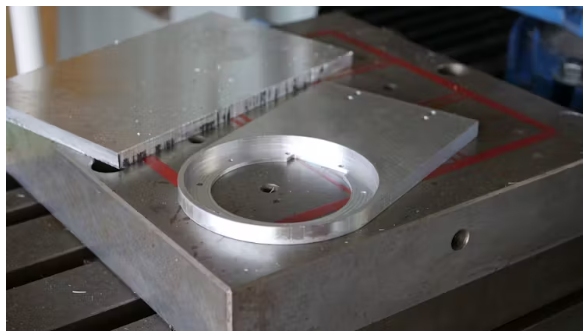

“軸承安裝”和“AK80安裝”部分被設計為從3/8“6061鋁板/棒銑。
6061鋁是很容易工作,你使這些相當輕型軋機?;蛘吣部梢允褂肞CBWay的數控加工服務。
如果你讓他們自己,利用歐特克融合360的CAM功能!它們非常好,您可以直接使用我提供的匯編文件中的模型。
手動加工零件
有幾個部分,我設計的是手工銑削。其中有幾個是低碳鋼,對我的數控銑床來說太硬了,但在我的大型手工銑床上很容易切割。
也有一個軸來支持軸承上的手臂。你可以在車床上轉動它,用任何你喜歡的金屬。我的是黃銅,因為這是我手頭的東西。
這些是你需要手工磨的鋼部件:
我附上了所有這些部件的技術圖紙供您參考。
或者,您可以使用PCBWay的數控機床服務,它可以處理低碳鋼而不會出現問題。
“交叉支撐”部分是一個特殊的例外:
它是6061鋁制的,但我手工磨的。我這樣做是因為它需要操作在多個方向和對準是困難的數控銑削。
挖掘你的漏洞

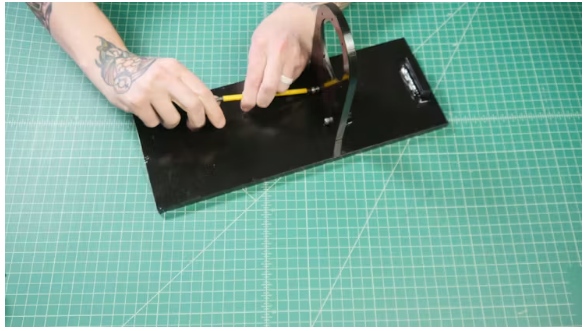

包括在Autodesk Fusion 360組裝鉆模板模型。
這些都是3d打印的,將幫助你線標記螺絲孔的位置,所以你可以鉆他們在鉆床上(或手持電鉆)。
鉆完這些孔后,就可以攻絲了(M3和M5)。我建議使用高質量的水龍頭,因為便宜的水龍頭容易壞,而且非常令人沮喪。
焊接底座

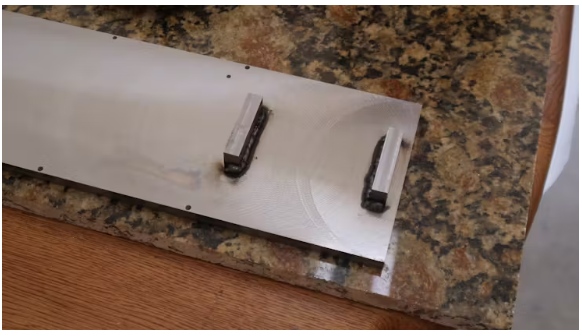

你需要焊接兩個“基礎安裝”部分的“基礎”部分。這些都是低碳鋼,所以MIG焊接是理想的。
在組裝文件中有一個3d打印模板來幫助您定位這些模板。小心不要焊接外表面/邊緣!這樣做會使cnc銑削的支持部件不合適。

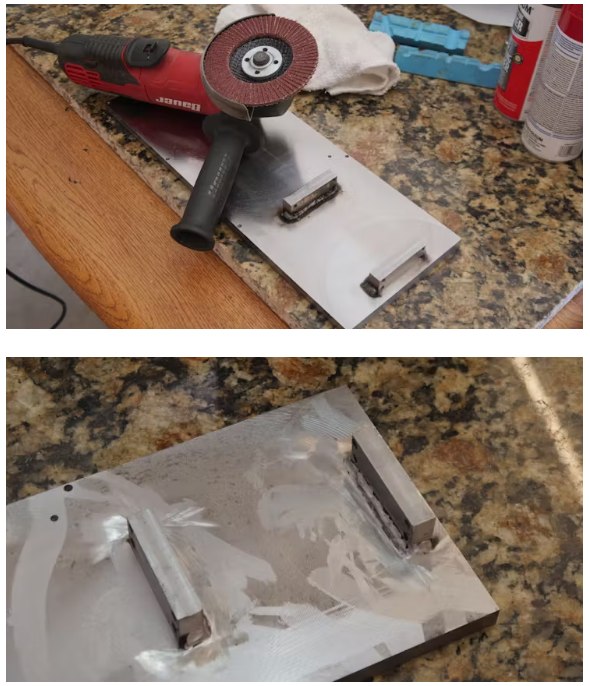

焊接后,可用帶翻蓋圓盤的角磨機對焊縫進行清理;

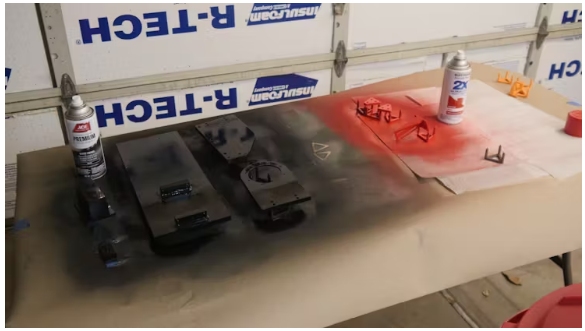

準備和涂裝
你會想要油漆所有的金屬部件,除了軸承軸。

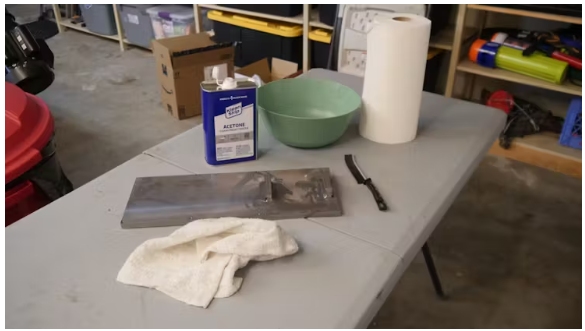

但在此之前,你需要清除所有的油脂和污垢。丙酮是最好的,你要確保你非常徹底,擦洗所有的角落和縫隙。

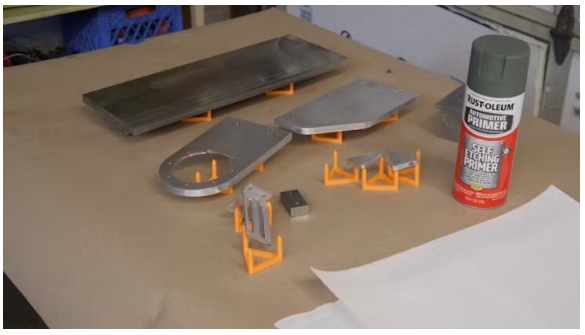

一旦你的零件干凈了,你就可以噴底漆了。使用你喜歡的任何品牌,但我建議使用自蝕刻底漆。
給它們涂幾層,用更細的砂紙打磨它們,直到你得到光滑的表面。
然后你可以涂任何你喜歡的油漆。
再一次,你會想要打磨得到一個光滑的表面——最好是濕砂。

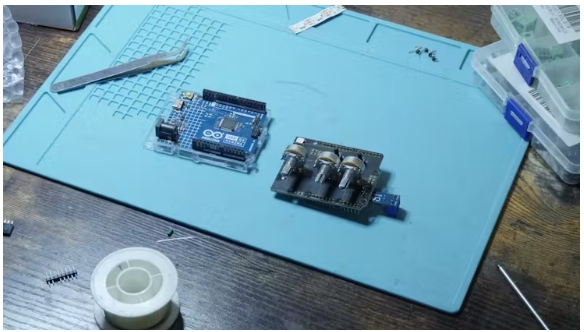

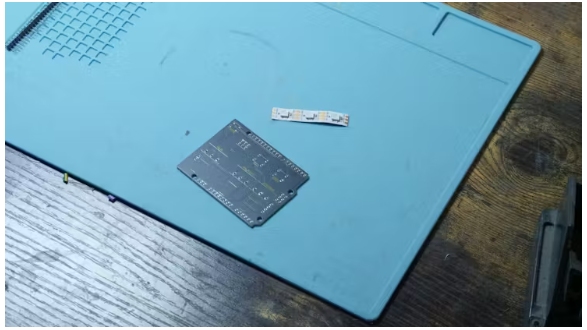

組裝Arduino Shield
一旦你收到你的PCB從PCBWay和得到你的組件,你可以填充屏蔽。

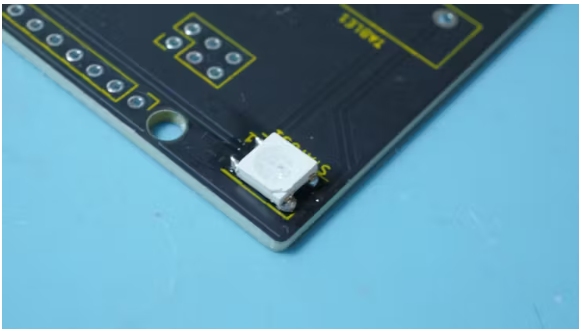

這是相當直接的,因為它使用通孔組件,很容易焊接。有一個例外:用于指示機器人狀態的WS2812b LED。這是一個表面貼裝組件,這是有點棘手的焊接。
您可以訂購裸WS2812b LED或從LED帶中清除一個。然后你可以用烙鐵把它放在板上,一個熱風槍,熱板,或烤箱是不必要的。
注意方向!截角應面向所示方向。

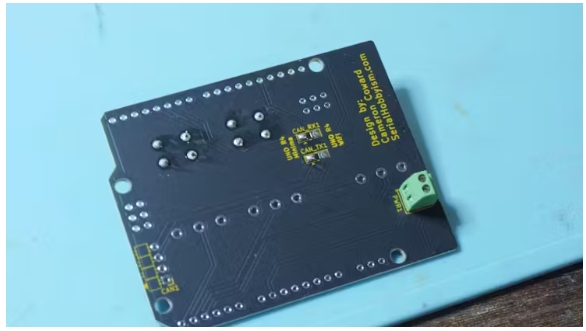

把橋焊好!與Arduino Uno R4 WiFi相比,Arduino Uno R4 Minima使用不同的引腳進行CAN連接。這種焊料橋使得相同的屏蔽與兩者一起工作。只需在你正在使用的Arduino的側面焊接即可。
從那里,焊接電位計,按鈕,引腳頭,和CAN收發器引腳。
配置電機和Flash Arduino

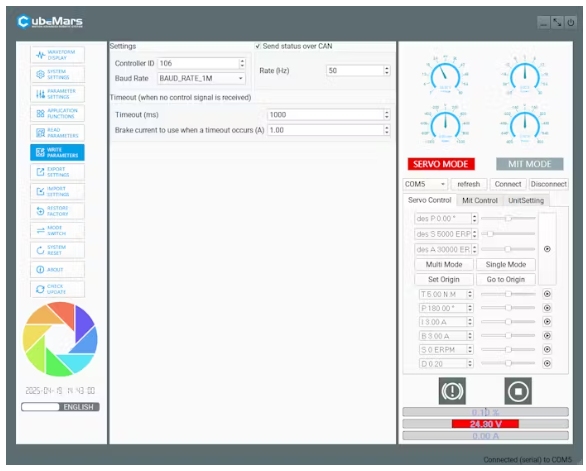

在使用CubeMars執行器之前,需要對其進行配置。為此,您需要PC上的CubeMars工具軟件和USB-to-TTL串行電纜。
設置“控制器ID”、“波特率”和“速率(Hz)”。
我的代碼假設Arm電機的控制器ID是106,Table電機的控制器ID是107。
您可以設置超時參數,如果你喜歡。但據我所知,這個函數實際上不起作用。
接下來,您可以以正常方式將提供的Arduino草圖閃現到您的Arduino中。
如果您想了解它的工作原理或進行任何修改,我已經徹底注釋了草圖中的代碼。
組裝機器人
你需要按適當?shù)捻樞虬蚜慵M裝起來,以便把所有的東西都裝在一起。

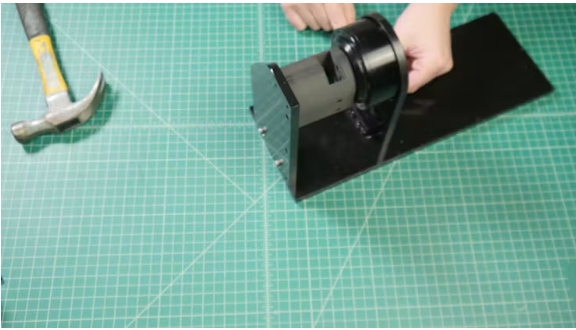

?首先使用M5螺釘將AK80Mount連接到底座:
?然后用M3螺釘將AK80-64執行器固定在AK80Mount上:

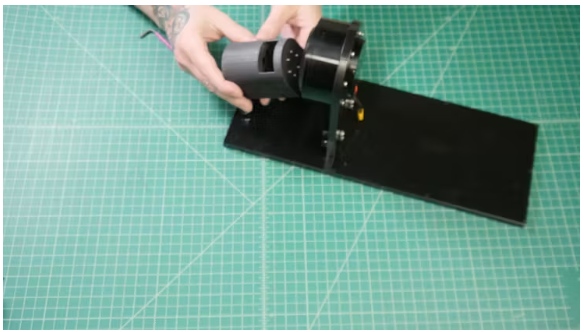

?使用M4螺釘將ArmMotorMount連接到AK80-64執行器上:
?將608ZZ軸承裝入軸承座,軸承軸裝入ArmMotorMount;
?使用M5螺釘將軸承安裝到底座上:

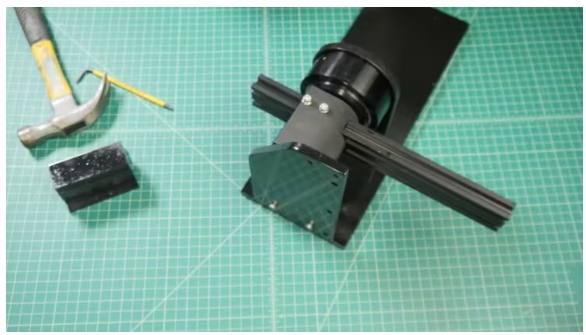

?使用M5螺釘和t型螺母將300mm長的鋁型材連接到ArmMotorMount上:
?用M5螺釘和t型螺母將配重固定在鋁型材上。
?使用M5螺釘將SlideCap部件連接到兩個300mm鋁型材的兩端。
?使用M5螺釘和t型螺母將SlideLock部件連接到兩個300mm鋁型材上。

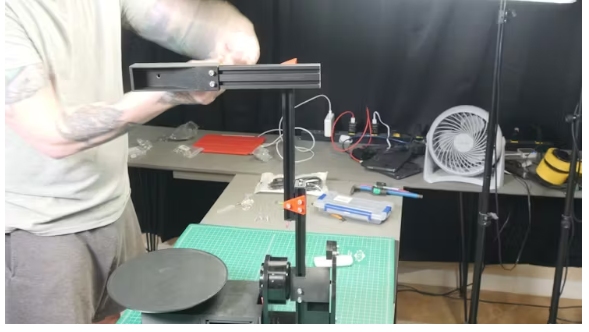

?使用十字支撐,M5螺釘和t型螺母將200mm鋁型材連接到300mm鋁型材上。
?使用M3螺釘將電源固定在底座上。
?使用M3螺釘將AK60-6執行器連接到閥蓋上。
?使用提供的螺釘和PlugBezel連接插座。
?使用M3螺釘將表安裝到AK60-6執行器上。
?把蓋子放在底座上,但不要把螺絲放進去(在你這么做之前你需要加電線)。
?把桌子放在桌架上。它只是按/摩擦適合。
?使用M5螺釘將擺動停止連接到軸承座上。
?使用M5螺釘和t型螺母將CameraMount固定在200mm鋁型材上。
這就是主組裝!但你仍然需要完成布線并添加控制面板……
接線和總裝
只剩下幾件事要完成了。

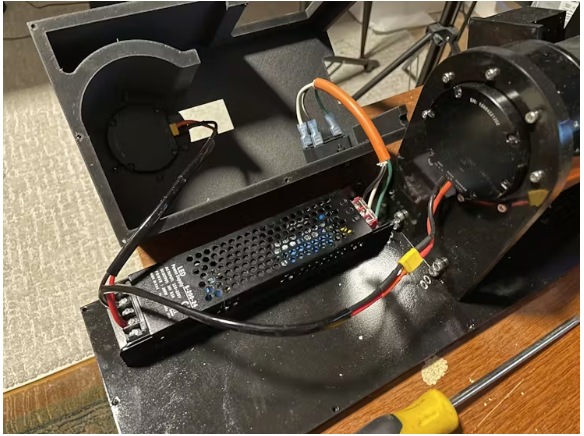

?首先,連接插座和電源之間的電源線。電源與執行器之間,以及電源與屏蔽之間。
?然后,將CAN導線(由CubeMars提供的執行器)從Shield菊鏈連接到兩個執行器。
?之后,使用M3螺釘將蓋板固定在底座上。
?接下來,您需要使用烙鐵(或?qū)S霉ぞ?將M3熱集插入到蓋,控制面板和ControlPanelCover。
?接下來,使用M3螺釘將Arduino Uno R4連接到控制面板(沒有屏蔽),并將控制面板連接到蓋上。
?使用M3螺釘將護罩連接到ControlPanelCover上。
?將電線塞進蓋板內,然后將Shield連接到Arduino Uno R4(連接引腳頭)。
?用M3螺絲固定鍋蓋,裝上電位器旋鈕。
現在你完成了!
使用CamRo

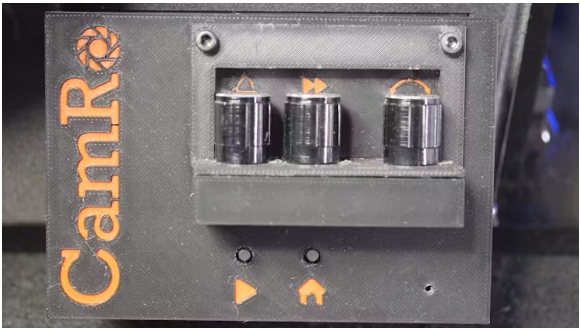

我設計的控制是直觀的,但這里是一個簡短的概述:
1. 接通電源(后面的插座)。
2. 狀態LED應為紅色,表示您需要返回機器人。按Home鍵。
3. 在手臂完成歸位過程后,狀態LED應該變?yōu)榫G色,表明它已經準備好了。
4. 最左邊的旋鈕調節手臂在移動之前擺動的角度。旁邊的旋鈕調節手臂運動速度。
5. 右旋鈕調節轉臺的旋轉方向和速度。把它居中,它就不動了。越逆時針旋轉,表逆時針旋轉的速度就越快(反之亦然)。
6. 按開始(播放)鍵開始運動。
7. 如果您想提前取消移動,請再次按“開始”。
