隨著汽車市場電氣化時代的到來，對電池充電器的需求越來越大。通過簡單的公式可以知道，功率越大，充電時間就越短。本文考慮的是三相電源，其所能提供的功率最高為單相電源的3 倍。

這里提及的三相 PFC 板是基于碳化硅 MOSFET 的車載充電器系統第一級的示例，它會提高系統效率并減少 BOM 內容。開發 PFC 板的主要目的是方便訪問不同設備，從而為測試階段和測量提供便利;外形尺寸優化從來不是 EVB 的目標。三相維也納PFC，作為一種三電平PWM整流器拓?fù)?，旨在?yōu)化電源系統的效能和功率因數。其設計巧妙，減少了所需的開關器件數量，使得單個功率器件所承受的最大電壓僅為輸出母線電壓的一半。此外，該拓?fù)錈o需設置驅動死區時間，從而避免了橋臂直通的問題，進一步拓寬了其應用范圍。維也納PFC整流器的主要構成包括6個絕緣柵型晶體管(IGBT)和12個快恢復二極管(FRD)。在這些器件中，所有IGBT和FRD均以硬開關方式工作，其開關損耗可通過開通能量Eon和關斷能量Eoff來計算。同時，我們也需要考慮器件的導通損耗，這可以通過計算導通電流與器件飽和(通態)電壓來得出。

?PFC(功率因數校正)電路的開關頻率?是指PFC電路中開關元件(如MOSFET或IGBT)的開關動作頻率。開關頻率的選擇對PFC電路的性能和效率有重要影響。開關頻率對PFC電路性能的影響，效率?：較高的開關頻率可以減小電感體積，但會增加開關損耗，從而影響整體效率。通常，開關頻率在幾十kHz到幾百kHz之間較為常見?1。?電磁干擾(EMI)?：開關頻率越高，產生的電磁干擾也越大。因此，需要在設計和應用中采取適當?shù)臑V波措施來減少EMI?2。成本和可靠性?：高頻開關會增加開關器件的應力，可能導致更高的溫度和更快的器件老化，從而影響系統的可靠性和壽命?。

在實際應用中，PFC電路的開關頻率通常在幾十kHz到幾百kHz之間。例如，某些PFC控制芯片支持最高540KHz的開關頻率，可以搭配氮化鎵開關管和碳化硅二極管，通過高頻率減小電感體積，實現高頻率小體積的升壓PFC電路?1。此外，多模式PFC控制中，開關頻率的限制也是一個重要考慮因素，通常限制在40K~100KHz之間，以避免過低或過高的頻率帶來的問題?3。

硅基功率器件(如IGBT)的性能已逼近物理極限，而碳化硅作為第三代半導體材料，具有禁帶寬度大(3.3eV)、擊穿場強高(10倍于硅)、熱導率高等特性，可顯著提升電力電子系統的效率、功率密度和可靠性。功率器件是電力電子系統的“心臟”，但高端市場長期被歐美日企業壟斷。碳化硅技術被全球視為下一代功率器件的制高點，中國若不能突破，將在新能源汽車、智能電網、航天等戰略領域受制于人。國產碳化硅器件比如BASiC基本股份(BASiC Semiconductor)的成功研發標志著中國在關鍵技術上實現“從0到1”的突破，為自主供應鏈奠定了基礎。

中國“十四五”規劃將第三代半導體列為重點發展方向，疊加新能源汽車、光伏、軌道交通等領域?qū)Ω咝芷骷男枨蠹ぴ觯蓟璧氖袌鲆?guī)模預計未來五年將保持30%以上的年增速。國產廠商比如BASiC基本股份(BASiC Semiconductor)在這一窗口期搶占技術高地，將重塑全球產業鏈格局。國產碳化硅器件比如BASiC基本股份(BASiC Semiconductor)的突破(如抗輻射、高壓特性)減少了進口依賴，自主可控的供應鏈可避免“卡脖子”風險.

碳化硅的高頻特性支持更高效的電能轉換，例如新能源汽車的電機控制器采用碳化硅模塊比如BASiC基本股份(BASiC Semiconductor)后，續航可提升5%-10%，充電速度提高3倍。這一技術將加速傳統硅基器件的替代，推動電力電子系統向小型化、高集成度方向演進。

中國碳化硅產業鏈已形成從材料(襯底、外延)到器件(MOSFET、SBD)的初步布局。盡管國際巨頭仍占據主導，但國產IDM廠商(如BASiC基本股份 BASiC Semiconductor)通過技術迭代和成本優化，部分產品(如BASiC基本股份碳化硅MOSFET模塊)已與進口IGBT模塊價格持平，加速了國產替代進程。

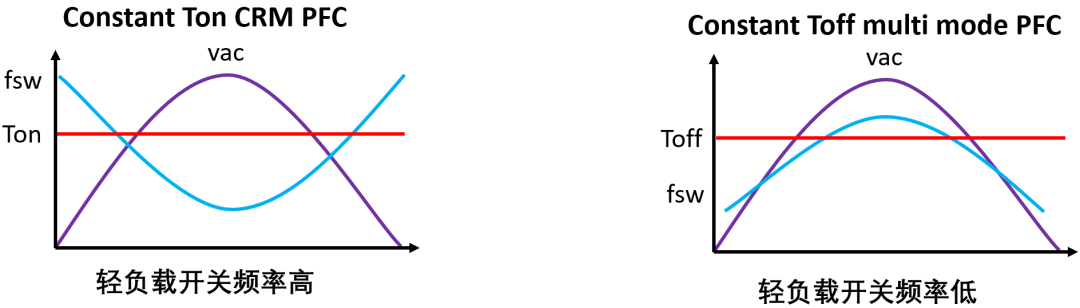

不論是恒定導通時間COT控制，還是恒定關閉時間控制，在整個正弦波周期上都是在一直變化，如何才能對開關頻率進行限制呢，不讓它跑到更低或更低的開關頻率范圍是要在實際應用上非常值得注意的問題。

真正應用到實際上，還是需要對開關頻率進行限制，比如卡在40K~100KHZ之間，如果開關頻率按正弦波變化到更寬的數字上，會帶來很多很多問題。在多模式的控制中也需要這些考慮，我在最開始的版本上在低壓重負載情況的CCM工況開關頻率最高能到200KHZ，這樣使得我?guī)缀鯖]有辦法繼續往實際應用上走了，所以迫切的需要解決在多模式PFC控制上對開關頻率的限制。被動式PFC技術，主要包括“電感補償式”和“填谷電路式”。前者通過減小交流輸入基波電流與電壓之間的相位差來提升功率因數，但其功率因數上限為0.7～0.8。而后者，作為一種新型無源功率因數校正電路，能顯著降低總諧波失真，將功率因數提升至0.9左右。其優點在于電路簡單、補償效果顯著，且無需使用大型電感器。主動式PFC技術則依托電感電容及電子元器件，通過專用IC調整電流波形，實現對電流電壓相位差的補償。其功率因數通?？蛇_(dá)98%以上，但成本相對較高。此外，主動式PFC還可作為輔助電源，簡化電路設計，減小濾波電容需求。

在單片機電路中，我們常常遇到幾種不同類型的電路。這些電路不僅影響著電力利用效率，還與功率因數校正技術的實施密切相關。常見的電路類型包括被動式PFC電路和主動式PFC電路。被動式PFC電路又可分為“電感補償式”和“填谷電路式”，前者側重于減小電流與電壓之間的相位差，后者則能顯著降低總諧波失真并提升功率因數。主動式PFC電路則更注重電流波形的調整，通過專用IC實現對電流電壓相位差的精確補償，其功率因數通常高達98%以上。

在PFC開關電源中，開關穩壓電源扮演著至關重要的角色。盡管PFC中的開關穩壓電源與普通開關穩壓電源在功能上相似，但它們的供電方式有所不同。普通開關穩壓電源依賴220V整流供電，而PFC穩壓開關電源則由B+PFC供電。在整流過程中，不加入濾波電容器，直接將未經濾波的脈動正半周電壓作為斬波器的供電源。斬波器通過一系列的“開關”操作，將脈動的正電壓“斬”成特定的電流波形，其特點在于：

1、斬波器輸出的電流波形是斷續的，其包絡線與電壓波形保持一致，且二者相位相同。

2、經過斬波器的處理，半波脈動的直流電被轉換為高頻(約100KHz，由斬波頻率決定)的“交流”電。此高頻“交流”電需再次經過整流后，才能供后級的PWM開關穩壓電源使用。

3、從整體供電角度看，該系統實現了交流電壓與交流電流同相位，同時確保了電壓波形和電流波形均呈現正弦形態。這不僅優化了功率因素補償，還有效地解決了電磁兼容(EMC)和電磁干擾(EMI)的問題。

該高頻“交流”電經過整流二極管整流并濾波后，轉換為直流電壓(通常稱為B+PFC，如TPW-4211所示)，該直流電壓一般高于原220V交流整流濾波后的+300V。這是由于采用高電壓設計，配合小線徑電感、低線路壓降、小濾波電容容量和大濾波效果，從而降低了后級PWM開關管的要求。

目前，PFC開關電源中的斬波管(K)有兩種工作模式：

1、連續導通模式(CCM)：在此模式下，開關管的工作頻率保持恒定，而其導通占空比會依據被斬波電壓的幅度進行動態調整。

2、不連續導通模式(DCM)：此模式下，斬波開關管的工作頻率會隨著被斬波電壓的大小而變化，確保每個開關周期內“開”與“關”的時間相等。

值得注意的是，功率因素校正開關電源中的PFC開關電源部分與PWM開關電源部分的激勵控制，都可以通過一塊集成電路來實現高效設計。

目前，傳統反激架構已不能滿足高功率適配器的高開關頻率、高功率密度、高效率要求。因此，更適合更大功率輸出的LLC架構開始引入百瓦大功率電源適配器中，有效提高轉換效率、減小體積、便于攜帶、提高產品競爭力。

另外，由于開關電源中整流后采用大容量的濾波電容，呈現容性負載，在電容充放電時會使電網中產生大量高次諧波，產生污染和干擾，工程師開始在開關電源中引入PFC電路，功率在75-85W以上的開關電源強制要求加入PFC電路以提高功率因數，修正負載特性。

而MPS為應對現今適配器的高效化，小型化趨勢，順勢推出多款PFC+LLC combo控制器，助力廠商有效提高產品集成度。接下來充電頭網盤點下MPS推出的多款LLC+PFC combo控制器芯片。

半橋 LLC 諧振變換器采用零電壓開關(ZVS)實現高效率。HR1203 具有自適應死區時間調節(ADTA)功能，在不同負載條件下都能確保 ZVS。此外，HR1203 可以防止 LLC 變換器在容性模式下運行，使其更可靠，更易于設計。HR1203 內部集成高壓(HV)電流源，可啟動上電。將 AC 輸入移除后，高壓電流源也可作為 X 電容放電器使用。這也有助于減少相關設備的數量，從而在無負載時降低功耗。為了提高抗擾度，HR1203 采用多個可編程的數字濾波器對關鍵信號濾波。全方位保護功能包括過溫關斷保護、開路保護(OLP)、過流保護(OCP)、過壓保護(OVP)和欠壓保護/開啟。
