1、 sip消息與NAT交互密切的字段

• Via 字段

用于記錄消息經過的路徑，包含發送方的 IP 地址和端口信息。當 SIP 消息穿越 NAT 時，NAT 設備會修改該字段中的源 IP 地址和端口為其公網側的 IP 地址和端口。

• Contact 字段

通常攜帶終端希望接收后續消息的 IP 地址和端口。如果終端位于 NAT 之后，該字段中的地址信息需要被 NAT 設備轉換，以便外部設備能正確將消息發回給終端。

• SDP（會話描述協議）

包含媒體流的相關信息，如音頻、視頻的編碼格式，以及媒體流傳輸?shù)?/span> IP 地址和端口。這些地址和端口信息也需要根據 NAT 的轉換進行調整，以確保媒體流能在 NAT 設備內外正確傳輸。

2、 NAT 對 SIP 消息的轉換過程

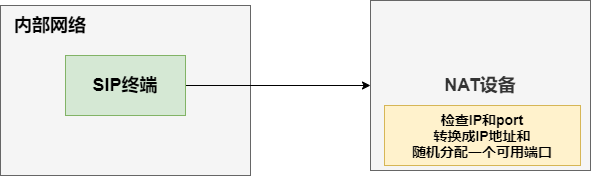

• 內部網絡到外部網絡

當內部網絡中的 SIP 終端發送消息時，NAT 設備會檢查消息中的 IP 地址和端口信息。它將消息中源 IP 地址（私有地址）替換為 NAT 設備公網接口的 IP 地址，并為該會話分配一個可用的端口號，同時在 NAT 轉換表中記錄私有地址與公網地址及端口的映射關系。對于 SIP 消息中的 Via、Contact 和 SDP 等字段中的地址信息，NAT 設備也會進行相應修改，使其與轉換后的公網地址和端口一致。

• 外部網絡到內部網絡

當外部網絡中的設備響應 SIP 消息時，消息到達 NAT 設備。NAT 設備根據消息中的目的 IP 地址（即 NAT 設備的公網地址）和端口號，查找 NAT 轉換表，找到對應的內部私有地址和端口，然后將消息中的目的地址和端口替換為內部終端的私有地址和端口，再將消息轉發給內部的 SIP 終端。

3、 SIP 協議與 NAT 交互的具體情況

• SIP 會話建立過程中與 NAT 的交互

內部終端 A（私有 IP 地址為 192.168.1.100）向外部終端 B 發起 SIP 會話，發送 INVITE 消息。NAT 設備將 INVITE 消息中的源 IP 地址 192.168.1.100 轉換為公網 IP 地址 202.100.100.100，并分配端口號 5000，同時修改 Via 字段和 Contact 字段中的地址信息。外部終端 B 收到 INVITE 消息后，發送 18x（臨時響應）和 200 OK 消息。這些消息返回時，NAT 設備根據映射關系將目的地址 202.100.100.100:5000 轉換回 192.168.1.100，將消息轉發給終端 A，完成會話建立。

• 媒體流協商過程中 SIP 與 NAT 的交互

在 SIP 會話建立后的媒體流協商階段，內部終端 A 在 SDP 中聲明其接收媒體流的端口為私有端口 6000。NAT 設備將 SDP 中的地址信息修改為對應的公網地址 202.100.100.100 和端口號 7000，并記錄映射關系。外部終端 B 根據修改后的 SDP 信息，將媒體流發送到 202.100.100.100:7000。NAT 設備收到媒體流數據包后，根據映射關系將目的地址轉換為 192.168.1.100:6000，轉發給內部終端 A，實現媒體流的正常傳輸。
