在Arduino和微控制器的迷人世界中，保持時間是關鍵。你可能需要建一個數字時鐘，計時器，或者更復雜的東西，比如自動植物澆水系統。這就是DS1302模塊發揮作用的地方。這是一個方便的小設備，可以幫助你在Arduino項目中準確地保持時間。在本文中，我們將仔細研究DS1302模塊，了解它的工作原理，并探索它的應用程序。

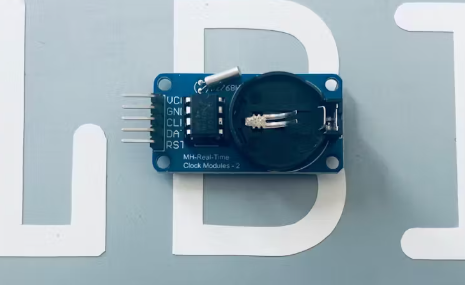

DS1302模塊

DS1302是一個實時時鐘(RTC)模塊。這是什么意思?它就像你的Arduino的一個微型數字手表。它很好地保持時間，不需要繞組或更換電池，因?yàn)樗\(yùn)行時耗電量很少。該模塊通過簡單的界面與Arduino連接，使其超級友好。

DS1302使用32.768 kHz晶體振蕩器非常精確地跟蹤時間。它甚至還有備用電池，所以如果你的Arduino沒電了，它不會忘記時間。這使得它非常適合精確度至關重要的情況。

連接模式

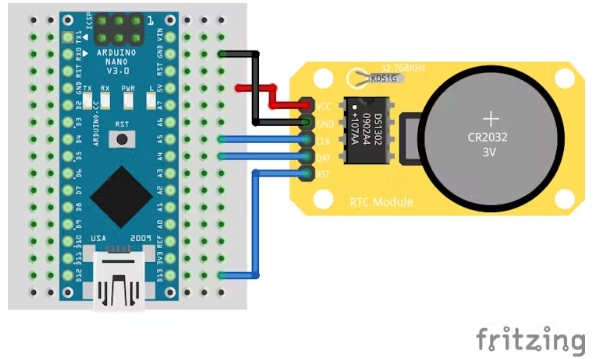

將DS1302模塊與Arduino連接起來非常簡單。你需要連接幾根電線，比如數據、時鐘和復位引腳，到Arduino上的正確位置。電源和備用電池對于不間斷計時是必不可少的。

好消息是有很多庫和示例代碼可以簡化這個過程。所以，即使你不是專家，你也可以讓它運行起來，沒有太多的麻煩。

安裝DS1302的庫

為了與DS1302傳感器交互，我們將使用現有的庫。這個庫提供了一個接口，方便了與模塊的通信，節省了大量的時間，并提供了一個可靠的、經過廣泛測試的代碼庫。它可以從我們的官方存儲庫下載。

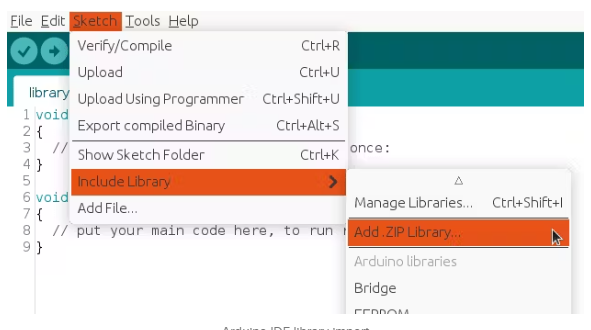

要導入庫，打開Arduino IDE，轉到Sketch > Include library > Add.ZIP library并選擇從GitHub存儲庫下載的庫文件。要導入庫，打開Arduino IDE，轉到Sketch > Include library > Add.ZIP library并選擇從GitHub存儲庫下載的庫文件。

然后你可以簡單地使用include語句：

它將包含帶有與模塊交互的預定義函數的庫。

Arduino代碼

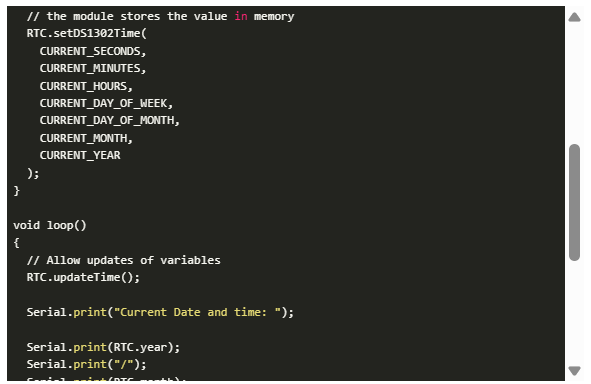

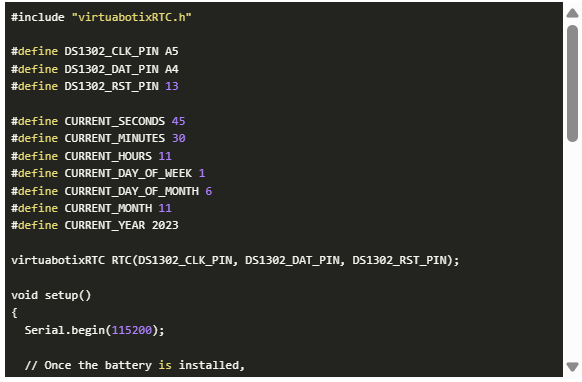

讓我們從建立連接引腳開始。之后，我們將配置當前時間作為模塊的初始引用。這個初始設置是一次性的作業，因?yàn)槟K巧妙地將此值保留在其內存中，從而消除了每次上傳新代碼時重置的需要。

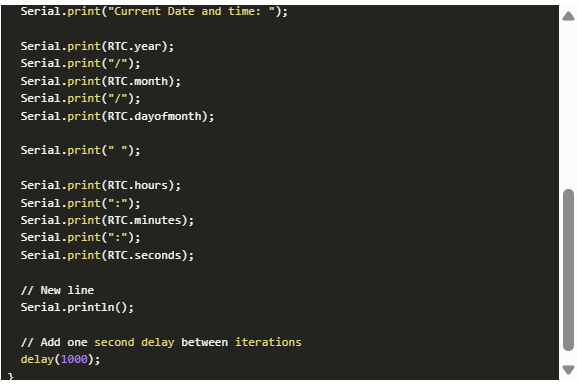

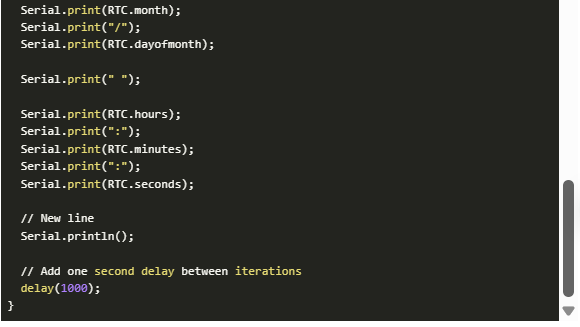

在主循環中，我們的任務很簡單——我們只需打印模塊的值，確保日期和時間單元被清楚地分開。

自動時間檢測

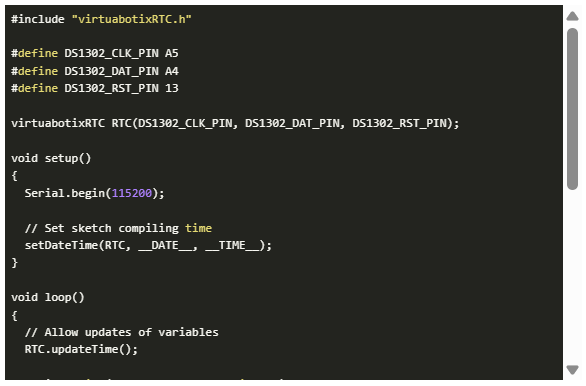

為了簡化設置并使其易于使用，我們創建了一個自動化版本，用于配置當前時間。此版本使用當前編譯日期作為模塊時鐘的初始時間。

庫不支持當前時間的自動設置。因此，我們創建了一個擴展文件，可以在我們的官方存儲庫中獲得，它可以自主地檢測和設置模塊上的當前時間。

測試

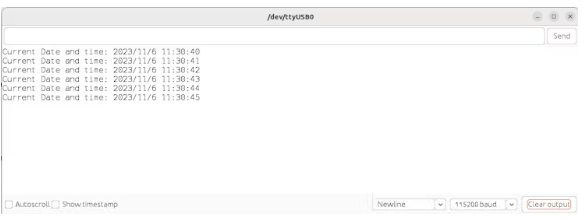

為了驗證我們的模塊是否正常工作，我們使用串行監視器。

您的串行監視器應該顯示的值與上圖中可見的值非常相似。

結論

在一個時間就是一切的世界里，DS1302模塊和你的Arduino可以是一個動態的二人組。它使你的項目像時鐘一樣運行，最好的部分是，它的設置并不過于復雜。它很容易集成，并為各種面向時間的應用程序拓寬了視野。所以，不要再等了!擁抱它提供的精度和效率，讓您的Arduino項目無縫地與周圍世界的節奏保持一致。
