這個Arduino項目制作起來非常簡單，并且有很大的實際應用。

火焰探測器是一種電子設備，用于感知火焰或火災的存在。火焰探測器有幾種類型，包括紫外、紅外、多光譜探測器和光學火焰探測器。在本項目中描述的設備中，我們將使用紅外型火焰探測器，這種探測器廣泛使用，價格低廉，并且具有令人滿意的特性。

正如名字本身告訴我們的，這個檢測器模塊由一個紅外接收LED組成，該LED連接到一個運算放大器，該運算放大器處理檢測到的信號。紅外LED具有探測光譜中紅外部分光源的能力。在火焰的情況下，發射的大部分光譜都在紅外區域。

除了紅外傳感器外，我們還使用了一個微控制器，當從傳感器檢測到火焰時，它會激活其他進程，在這種情況下會發出光和聲警報，以及浸入水箱中的泵，該泵在那一刻開始熄滅火焰以防止其蔓延。實際上，這個裝置是我和我的一個學生一起做的，這是一個高中畢業設計。

本項目由PCBWay贊助。今年，PCBWay將于3月3日至4月31日舉辦第十一屆徽章設計大賽。按照設計要求，以給定的方式提交您的設計，并成為一個有價值的現金和優惠券獎品的獲勝者。這次比賽不僅僅是一場比賽——它是對11年創新的慶祝，也是一個夢想PCBWay未來無限可能性的機會。

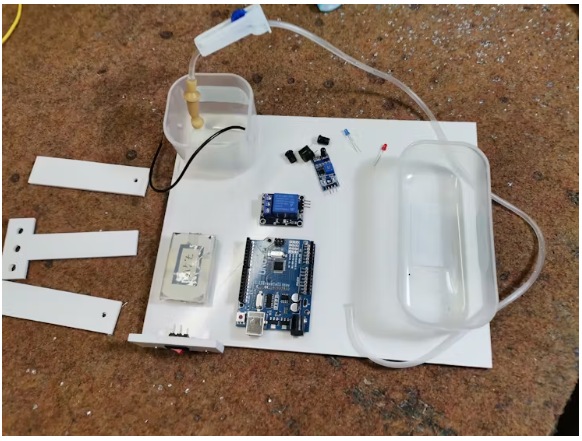

這種裝置制作起來很簡單，只由幾個部件組成。

?Arduino Uno微控制器板;

?紅外火焰探測模塊;

?帶軟管的水泵

?5V繼電器模塊

?2個帶470歐姆限制電流電阻的led。

?蜂鳴器

?電池(在我的情況下，2個鋰電池串聯，總電壓為7.4V， 1個電池用于水泵)

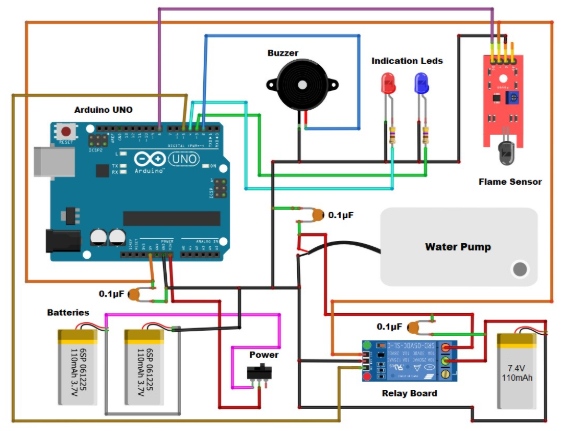

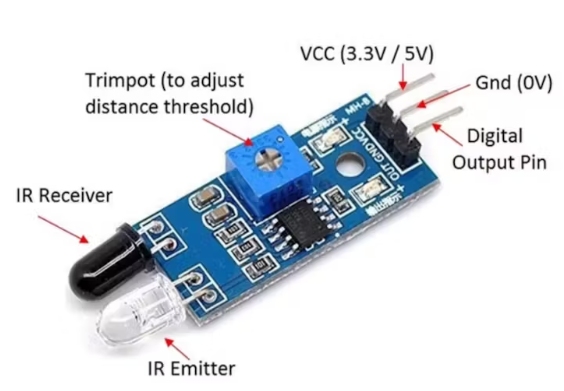

讓我們首先分析硬件部分。對于火焰探測器，我使用帶有發射器和接收器LED的標準紅外傳感器模塊，我們需要拆除并移除透明發射器LED。

水泵的主要部分是電動機，需要100mA以上的電流才能運轉。另一方面，Arduino輸出只能處理高達40mA的電流。因此，水泵通過電磁繼電器模塊連接，該模塊消耗約20mA。泵還使用了一個單獨的電源，因?yàn)殡姍C(jī)刷經常復位微控制器，因?yàn)樗鼈円郧斑B接到相同的電源。根據定義，led是電流消耗者，因此它們通過470歐姆的限流電阻連接到Arduino輸出，因此根據歐姆定律，大約5mA的電流會流過它們。蜂鳴器是一個直接連接到Arduino的組件，由脈寬調制(PWM)控制。至于Arduino代碼，可以看出它非常簡單，因此非常可靠，這應該是這類設備的基本特征。

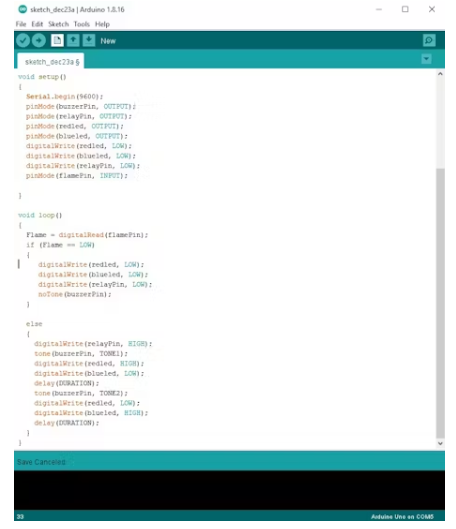

在開始時，定義和創建變量，然后在void設置中定義輸入和輸出，以及它們的起始值。然后在循環函數中，我們使用if-else語句，允許您根據變量的值做出決定。

現在讓我們看看該設備在實際條件下是如何工作的。首先，出于實際原因，我將關閉水泵的電源，并測試設備的其余部分。首先，我們需要用這個小電位器來調整紅外探測器的靈敏度。現在傳感器調整好了，我們可以連接泵了。

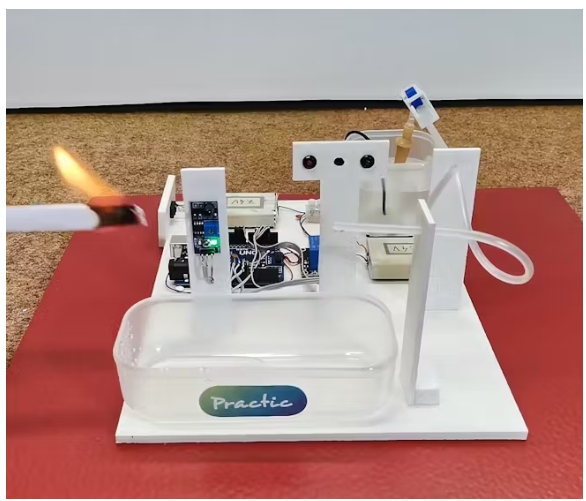

如果在傳感器前出現火焰，聲光報警將被激活，水泵將開始從水箱中抽水滅火。

最后是一個簡短的結論。這個Arduino項目非常簡單，具有巨大的實際應用，并且代表了一個很好的演示，根據適當?shù)膫鞲衅鳈z測到的一些發生的情況來控制外部設備(在本例中是泵，警報器和光信號)。再提一下，我們和我的學生一起創建了這個項目作為高中期末考試。

本文編譯自hackster.io
