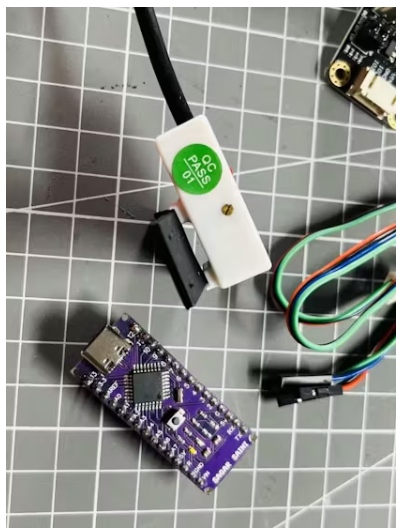

當涉及到節能應用和所有應用時，檢測水箱中的水溢出是主要主題之一。有很多已經可用的解決方案包含水位指示器，通常是一些銅線浸入水箱。當水接觸到電線末端時，它就完成了電路，信號在整個電路中傳播。雖然它被廣泛使用并且安全，但在水箱中安裝這種東西是一項繁瑣的工作?？偟膩?lái)說，我們需要一個像即插即用的解決方案。在瀏覽了一些在線可用的選項后，我得到了一個用于容器的非接觸式電容式液位傳感器。這是由DF ROBOT提供的。

電容式水浸傳感器：

這是一種非接觸式液位傳感器，具有狀態指示燈和可調靈敏度。可用于非金屬容器或管道(外徑bb0 ~ 11mm)的液體檢測，適用于各種曲面或平面、圓弧、圓柱形容器或管道流體的檢測。傳感器的狀態反饋可以實時給出。此外，傳感器自帶4針傳感器適配器，可以直接采集數字信號，方便與Arduino或其他主控器連接。該液位傳感器可廣泛應用于水箱、飲水機等的液位檢測。

?電源：5~12V

?輸出方式：開關量(高電平輸出)

?響應時間：500ms

?工作溫度：-5~105℃

?液位誤差：±1.5mm

?厚度范圍TR:≤20mm

?適用容器外徑：≥11mm

?響應時間：500ms

?防水性能：IP65

該非接觸式液位傳感器采用高速信號處理芯片，采用先進的信號處理技術研制而成。它可以測量密閉容器的液位，不受強酸、強堿等腐蝕性液體或其他雜質的影響。我們真的需要Arduino嗎?答案是否定的。該傳感器輸出數字輸出方式：

?Water Not Detected: 1

?Water Not Detected: 0

特點:

?高穩定性和靈敏度

?可調節靈敏度

?帶狀態指示燈

?準確的檢測可以檢測到沸水的液位

工作原理:

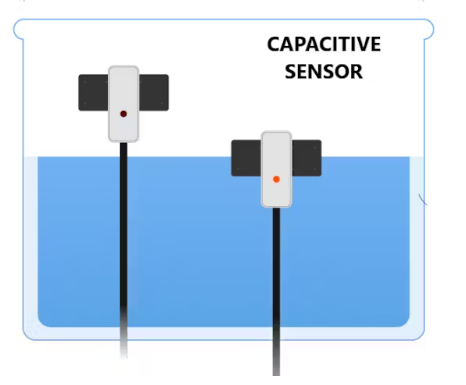

一種非接觸式液位傳感器，通過水感應電容檢測是否有液體。當沒有液體接近傳感器時，由于分布電容的存在，傳感器上對地會產生一些靜態電容。當液位緩慢上升接近傳感器時，液體寄生電容與靜態電容耦合，使最終電容值增大。

將改變后的電容信號輸入控制IC進行信號轉換，將改變后的電容值轉換為某一電信號的變化量。然后通過特定的算法檢測和確定變異的程度。當變化超過某一閾值時，表示液位達到感應點。

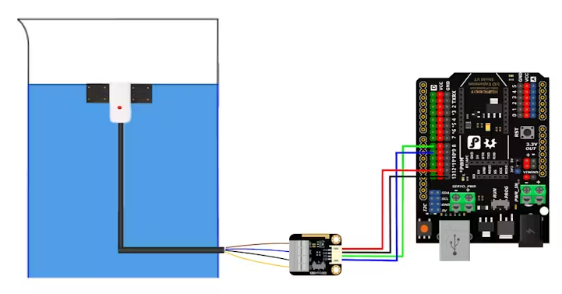

Arduino連接：

與Arduino的連接相當簡單，如果它檢測到一些輸出，串行將繪制工作1，否則為零。在電路端，電容的變化是一種模擬現象。但是它里面的比較器會把信號轉換成有一些內置參考的數字信號。上面給出了連接圖，通常它需要一條輸出線，但附帶一個模塊，可以很容易地插入任何微控制器板?；蛘邤?shù)據可以直接發送到通過無線無線電連接控制的水箱電機，在水箱加滿水后關閉電機，這是以后的話題。看看我如何使用PCBWAY PCB制造服務制作這個Arduino板。

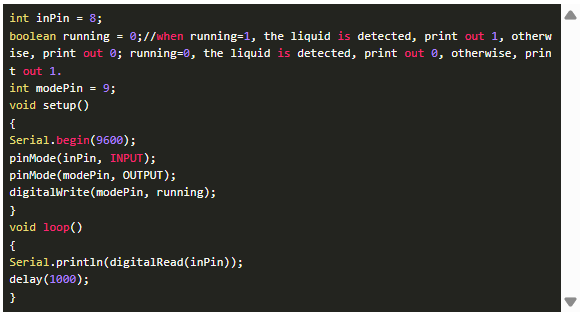

代碼:

工作與測試：

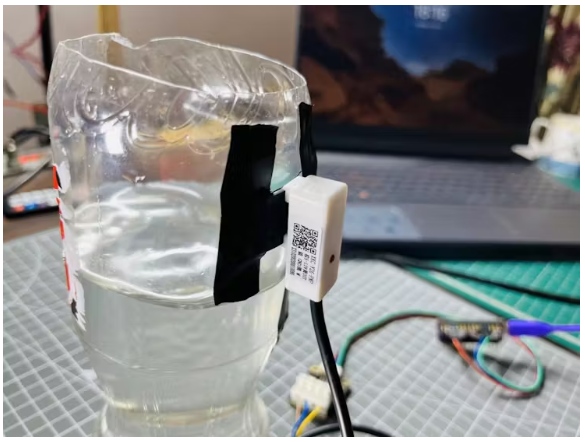

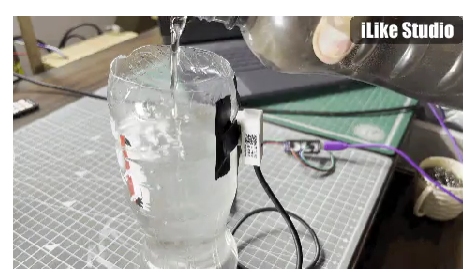

我在很多情況下測試了這個傳感器，我發現它對電容的每一個變化都有反應，而不僅僅是對水的變化。這就是為什么傳感器禁止與金屬容器一起使用，因?yàn)殡娙莸淖兓荒茉谀抢锝忉?，因?yàn)榻饘偬峁┝俗畲蟮钠叫邪咫娙?，所以在這種情況下不能進行適當?shù)乃畽z測。它對很小體積的水有反應，因?yàn)槲矣靡粋€(gè)簡單的瓶子來展示。傳感器也會對手做出反應，因?yàn)樗鼤?huì)與身體形成寄生電容。

本文編譯自hackster.io
