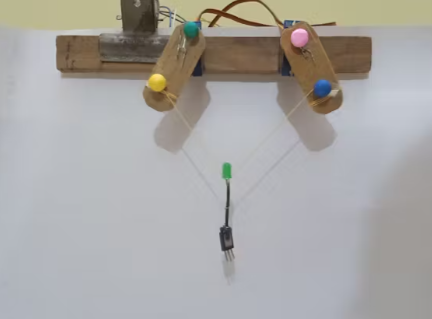

我造了一個云控制的三角機器人來畫編碼的形狀。由于我的繪畫水平不高，我使用了伺服電機，Arduino Uno和計算機視覺來跟蹤機器人的運動。

為什么混合?

因為它既使用了堅固的連接，也使用了靈活的電纜。

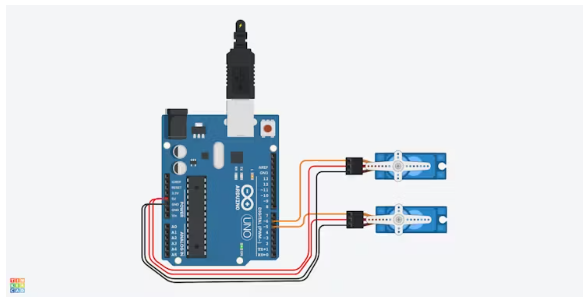

電路原理圖

該機器人的電路由左伺服電機、右伺服電機、地、電源和數據或PWM信號線組成。它們都連接到Arduino Uno原型板上的微控制器。

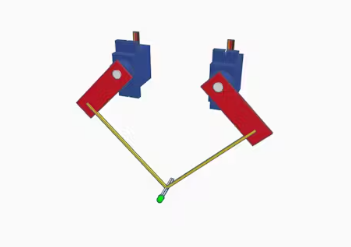

CAD模型

我增加了兩個伺服電機，附加兩個固體鏈接和鏈接之間的電纜或螺紋。兩個伺服電機都由Arduino Uno R3原型板控制。

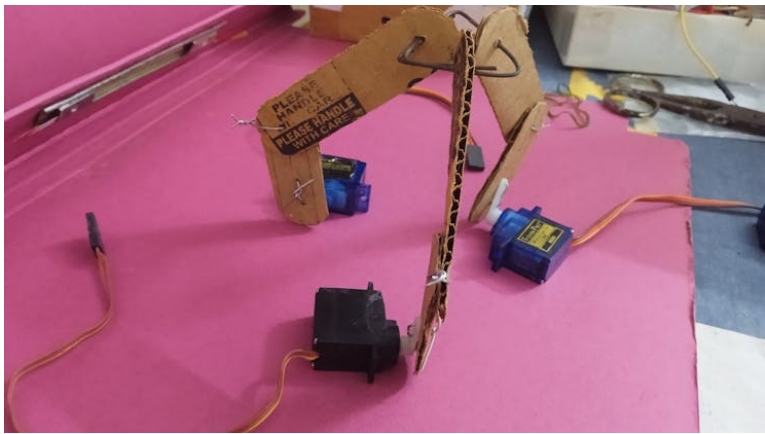

我的舊德爾塔機器人

德爾塔機器人所有連接都是可靠的

我之前做過一個三角機器人，所有的連接都是實心的，那個是水平的，但這個是垂直的，有靈活的電纜。

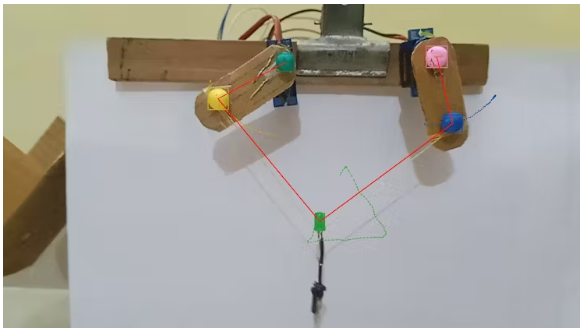

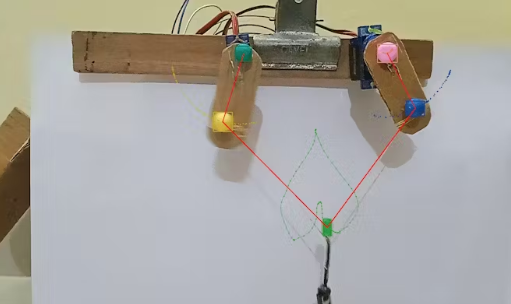

彩色球的使用

這些球附著在機器人的關節上，這有助于我們的計算機視覺軟件輕松區分和跟蹤每個關節。計算機視覺檢測并在被檢測對象周圍繪制一個邊界框。這有助于識別機器人末端執行器的運動，并刪除我們的機器人繪制的形狀。計算機視覺稍后也可以用來操縱機器人。

Arduino物聯網云

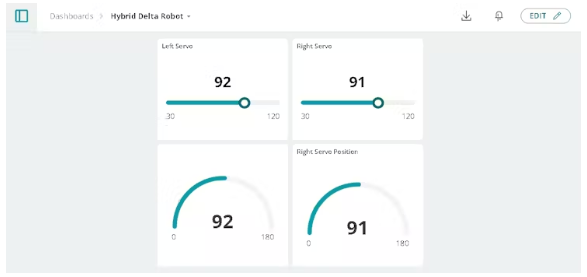

我還集成了物聯網控制，允許我使用Arduino Cloud儀表板上的滑塊遠程移動機器人。我在arduino云上創建了一個儀表板。在這里，我為每個電機創建了兩個滑塊。通過改變滑塊上的值，各自的電機移動?；瑝K與電機成正比。我可以在任何地方控制這個機器人。

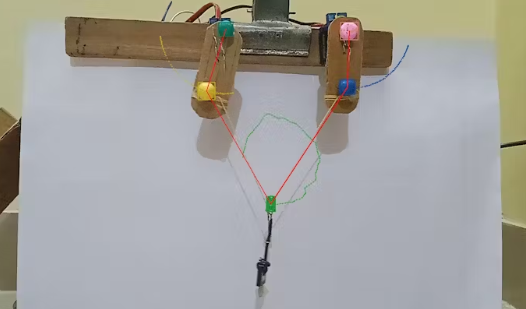

機器人總操作面積(工作空間)

這不是機械臂機器人，所以它有一個有限的操作區域或工作空間。工作空間是指機器人末端執行器可以操作或到達的總面積。這里有兩個馬達;如果它們中的任何一個或兩個都達到了極值點，那么這就是機器人的極限。所以我們必須在這些點的范圍內工作。

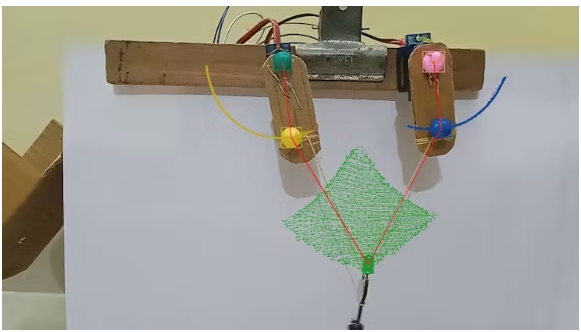

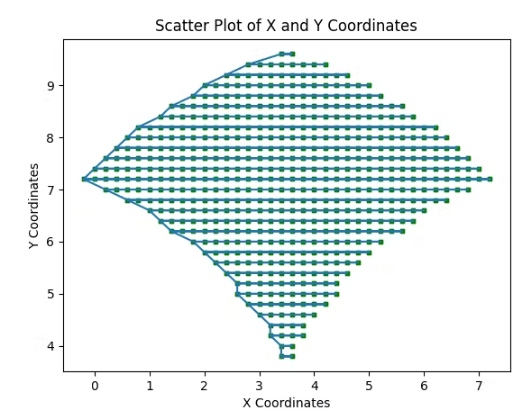

這條綠色的線是我們機器人的工作空間。在這個區域內，我們可以畫任何東西，到達任何點;這一切都?xì)w結為我們的軟件能力。繪制了機器人的工作空間，并使用逆運動學將形狀坐標轉換為電機角度。

控制自定義構建Web服務器

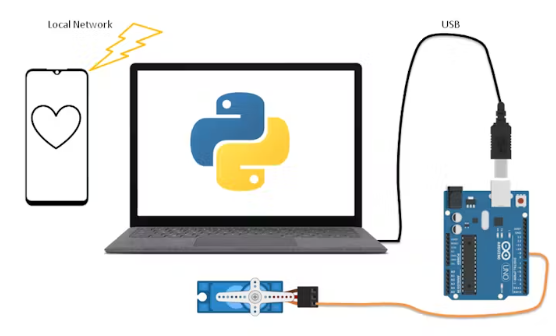

我開發了一個網絡界面，用戶可以在手機上畫一個形狀，然后機器人在現實生活中復制這個形狀。

我有一個手機，我會打開網頁。我把它畫出來。形狀的坐標將被發送到計算機上，計算機上運行著一個python web服務器。然后，web服務器將串行地將命令發送到Arduino Uno原型板。微控制器將計算出伺服器的合適角度并將其發送給伺服器。伺服器將移動并繪制相同的形狀。

繪制預編程編碼形狀

我已經編寫了生成這些形狀坐標的代碼。

然后將這些坐標轉換為兩個伺服電機的角度。

這個過程也被稱為逆運動學。

未來的應用

通過添加第三個電機，它可以變成一個3D delta機器人，能夠進行工業應用，如拾取和3D打印任務。

本文編譯自hackster.io
