基于Arduino Mega 2560 DIY遙控車的項目:在車上實現機器學習模型
掃描二維碼
隨時隨地手機看文章
我想和大家分享我的DIY遙控車的項目,在車上實現機器學習模型,這可能會給它帶來自主功能。下一個生物就在這里,稍低一點。我受到了新技術,機器人,無人機的啟發,并決定做一些與這個領域相關的事情。有一種想法是制造一種帶有遙控器的東西,它可以飛行或駕駛,有可能播放視頻和探測物體。我使用樹莓板+攝像頭作為圖像處理單元,檢測物體。Arduino Mega 2560以無線電模塊為硬件核心來驅動汽車。此時通過SSH流建立視頻傳輸。所以,讓我們繼續前進吧!
項目結構:
- openCV, ML模型和圖像處理
-nRF24L01+無線電模塊
-騎上車
- RPi4 Arduino通訊
OpenCV, ML模型和圖像處理
一個很好的機會來處理圖像,視頻,流等等給了我們OpenCV庫。我想每個人都注意到了一個綠色的框架,它會在我們的手機攝像頭中尋找人臉。這是將其應用于移動軟件的一個很好的例子。它從90年代開始,這些年來一直在進步。OpenCV與神經網絡、機器學習模型一起工作,這取決于它的目標。從人臉識別系統到醫學癌癥檢測模型。聽起來很酷,不是嗎?OpenCV庫可用于大多數編程語言,并擁有強大的支持社區。它是如何工作的?簡而言之,每個圖像都可以表示為一個像素?cái)?shù)組,其值從0到255,如果用rgb比例著色,則可以表示為多維數組。視頻實際上是一組圖像,這些圖像是結構化的,每秒顯示24次。OpenCV可以在迭代循環中處理它。關鍵時刻是在OpenCV中使用神經網絡/ML模型。例如,在擁擠的地方的照片上數人。如果我們只有20個人,這可能很容易,但如果這是一張來自無人機的照片,而且有無數的照片呢?在這里,ML模型可以幫助您。Tensorflow, pythorch, utralistyolo模型已經有了訓練好的對象識別和分類模型。
它可以以0.44的概率檢測和分類右側的人。
所有這些庫的主要特點是有機會根據您的特定需求訓練您自己的模型。
我嘗試過使用TensorFlow、Ultralytics Yolo和Edge Impulse,但由于文檔和軟件包支持組織不佳,我無法推薦第一個。對于我這個初學這個領域的人來說,它看起來很亂。
Ultralytics Yolo看起來好多了。
這里有必要強調一下邊緣實現的ML主題。這里有可能使我們的模型在邊緣設備上工作,如微控制器,手機,嵌入式系統等,與我們的PC相比,它們具有極低的RAM內存和CPU性能。
首先,針對邊緣設備,我嘗試用TensorFlow訓練一個自定義模型,因?yàn)樗幸粋€(gè)專門設計的工具來提取邊緣設備模型的精簡版本,我遇到了很多障礙,與系統不兼容,依賴等。
Ultralytics有可能將ML模型轉換為您希望的任何格式,更不用說。但在Raspberry Pi 4上部署它時,我使用USB網絡攝像頭每秒只能拍到1幀,看起來真的很慢。
Edge Impulse真的幫了我大忙。他們的方法為我提供了一個性能提高15倍的定制模型!
在他們的網站和YouTube上有組織良好的文檔。
可能部署你的模型作為一個zip庫在Arduino或構建它直接到你的RPi板從邊緣脈沖web服務器!不可思議。
下載后,您將獲得一個帶有Python腳本的生成的Python SDK包,我們可以在項目中使用它。
有很多關于如何使用其他框架/庫(如TensorFlow, Yolo等)訓練自定義模型的資源。
nRF24L01無線電模塊
它可能會給你的背部帶來一點疼痛。如果你沒有準備好,可能會多一點。
這是市場上最便宜的選擇,但有幾個時刻可能會讓你發瘋。
為了避免在模塊之間建立通信的所有問題,我強烈建議您在這里學習nRF24文檔:
如果你還在與困難作斗爭,你必須:

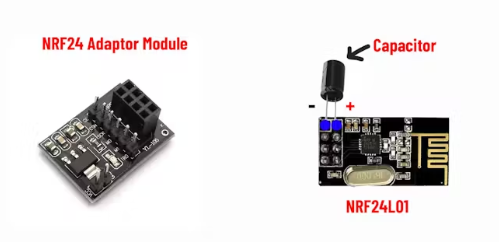

?直接在模塊上的VCC和GND引腳上焊接約50μF的電容器。
?檢查模塊是否工作,因?yàn)橛泻芏嗄K是直接從生產線上壞掉的。

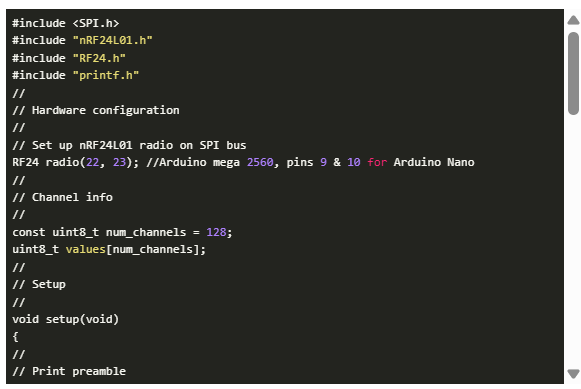

使用這段代碼來檢查你的模塊是否可以掃描無線電環境:

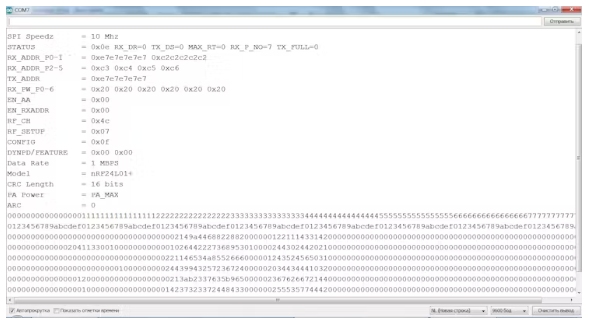

如果你的模塊處于工作狀態,它必須在串行監視器中顯示類似的東西:
每一行代表一個掃描循環。從左到右,數字對應于每個通道。0表示該頻道不受家庭無線電發射器(如WiFi、手機等)的影響。
如果每一行都是零表示-這是壞消息。盡量選擇一個免費的無線電頻道,以減少噪音和干擾,例如WiFi。
車輪上的
在造車之前,我一直在琢磨如何把它變成現實。
我跟著這些想法走:
樹莓派4從USB網絡攝像頭獲取視頻,對其進行處理,并將帶有移動或不移動信息的數據發送到Arduino,等等。
同時,Arduino有2種模式:遙控模式和自主模式。
遠程控制模式意味著等待來自nRF24L01模塊的數據,如果來自發射器的數據處于中立位置,則保持移動值x和y為0(操縱桿未動,以數字表示輸出1023中的512)。
如果無線電模塊斷電,Arduino會切換到自主模式,并嘗試掉頭。在攝像機視圖中有可能捕捉到一個目標,然后如果它發生了,它將停止轉身并向目標(球)移動。
預建的車輛平臺可以在網絡市場上找到。例如:

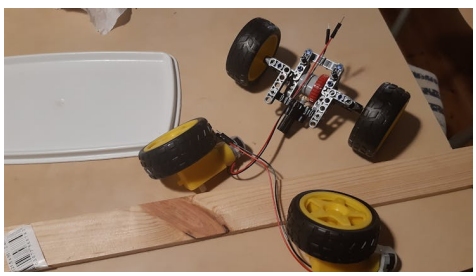

問題是,我不確定如何嵌入樹莓派和arduino板與電池,如何使輪子驅動,因此決定建立它在我自己的幾個細節從aliexpress和木制板

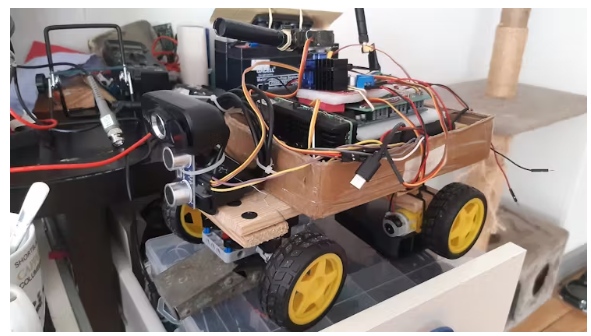

野馬準備好了全副武裝

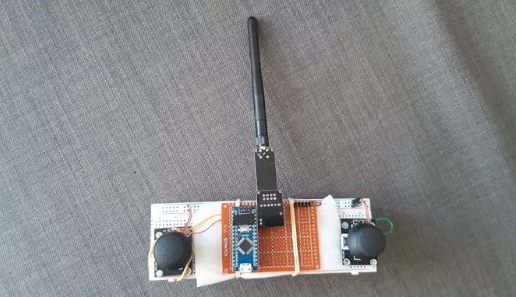

要控制這個正在使用DIY的玩具遙控器:

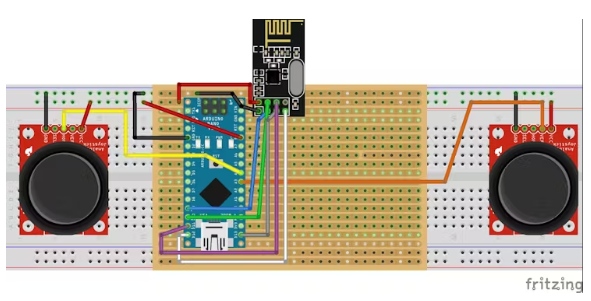

這里使用了兩個Arduino操縱桿,一個Arduino Nano板和一個NRFL01無線電模塊。接線原理圖如下:

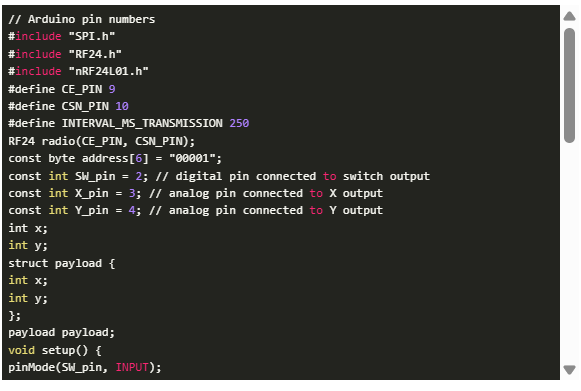

發射機代碼如下:

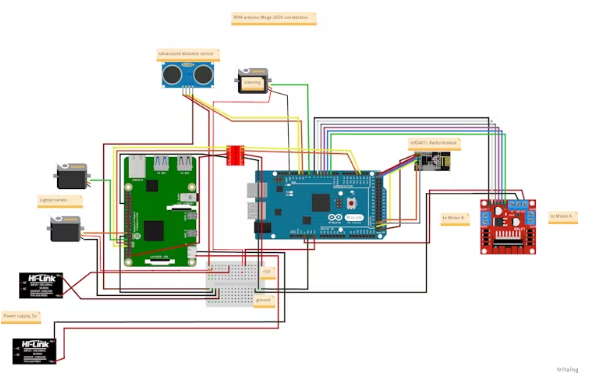

car的代碼看起來不像以前那樣簡單。問題是我應該連接并結合raspberry pi4和arduino mega。其工作原理如下:RPI4使用usb網絡攝像頭來處理傳入的視頻與opencv庫。然后,檢測到的對象的坐標必須通過端口傳遞到arduino板。同時,2個伺服器直接連接到rpi4 gpio引腳上,目的是針對被檢測對象。汽車配線如下:
據我們所知,RPI4板對功耗非常敏感,因此決定使用單獨的電源。值得一提的是,rpi4和arduino板之間的邏輯電平移位器使用的是uart端口,因?yàn)殡娐钒逯g的邏輯電壓不兼容會損壞rpi4。
Arduino scetch車輛如下:
在樹莓派方面,代碼正在python環境中使用opencv庫以及預訓練的機器學習模型執行。如上所述,在從邊緣脈沖服務器下載機器學習模型時生成Python代碼。需要注意的一點是,我們必須根據自己的需要對其進行修改。在我的情況下,我必須提取對象的x, y坐標值,通過art傳遞給arduino板。

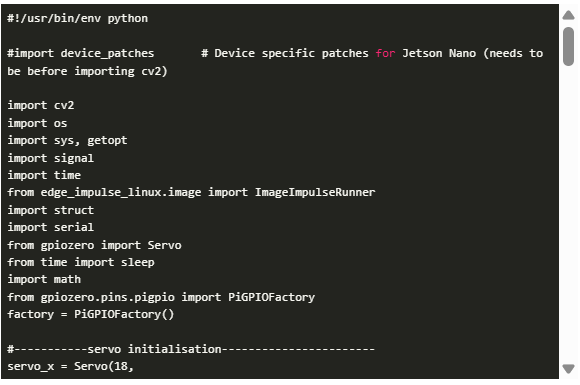

Python腳本生成的邊緣脈沖波紋。我只是添加了一個函數,傳遞值到伺服:
結論:
?在Raspberry Pi 4設備上部署用于對象識別的ML模型是可能的。
?與其他產品相比,Edge Impulse提供了最好的性能。缺點是它是為大型培訓任務提供的付費服務。
?盡管我在RPi4上獲得了相對較好的FPS分?jǐn)?shù),但對于較大的任務來說,它仍然很慢。
為了更好地開發項目,將平臺轉換為帶有g(shù)pu或npu的平臺是一個不錯的選擇。
本文編譯自hackster.io
