Versal AI Edge系列提供了一系列功能強大的系統級芯片(SoC)設備，專門針對邊緣應用進行了優化，特別是涉及人工智能和機器學習的應用。

這些設備結合了多種處理元素，包括Arm Cortex-A72應用處理器、實時Cortex-R5F處理器、可編程邏輯和專用AI引擎。所有這些組件都通過高帶寬、低延遲的片上網絡(NoC)相互連接，從而實現高效的數據移動和跨異構計算結構的緊密集成。

利用人工智能和機器學習的眾多邊緣應用之一是視頻流檢測和分類。這些系統通常使用卷積神經網絡(cnn)在邊緣執行局部推理。這種類型的應用非常適合在Versal AI Edge設備上實現，該設備結合了AI引擎、高帶寬片上網絡(NoC)、可編程邏輯和應用處理器，以實現高性能、低延遲的解決方案。

在開發和部署高級應用程序和機器學習模型之前，必須建立一個強大的圖像處理管道。該管道通常與MIPI相機接口，并執行諸如去馬賽克、色彩空間轉換和基本圖像增強或預處理功能等操作。這些步驟確保捕獲的圖像數據適合進一步的處理和推理。

在許多開發工作流程中，一個關鍵的早期里程碑是演示可靠的硬件和攝像機接口。這包括驗證圖像處理管道是否按預期工作，MIPI相機是否可以正確配置，以及是否接收到有效的圖像流。在集成高級AI或應用程序邏輯之前，通過確保I/O分配、時鐘策略和圖像處理流的正確實現，及早確認這些元素可以降低開發風險。

這個堅實的基礎使得在項目的其余部分中更快地迭代和更自信地進展。

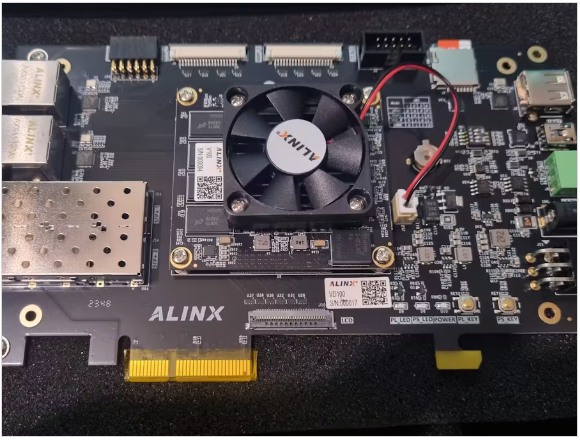

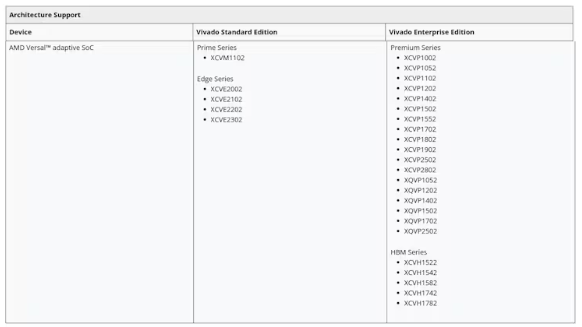

在這個項目中，我們將探索創建一個通用AI邊緣圖像處理平臺，目標是Alinx VD100開發板，它具有兩個四通道MIPI輸入和一個LVDS LCD顯示輸出。通用AI Edge設備可以使用免許可的Vivado標準版進行開發，使該平臺可用于原型設計和開發。

整個的調試

雖然在Versal上調試應用程序與在7系列、UltraScale和UltraScale+設備上調試非常相似，而且我們可以使用Chipscope，但需要注意一些重要的區別。

最重要的變化在于調試集線器的連接方式。在7系列、UltraScale和UltraScale+設備中，調試集線器通過JTAG邊界掃描接口連接到設計中插入的調試內核。這個調試中心在實現流的優化階段自動插入。

相反，對于Versal，調試集線器通過CIPS(配置、初始化和電源管理系統)塊的AXI4主接口連接到調試內核。此外，與前幾代調試內核使用專有接口不同，Versal調試內核使用標準的AXI4-Stream接口，與平臺的現代化互連體系結構保持一致。

因此，必須在設計中提供CIPS塊，以促進到調試集線器的axis4主連接。根據設計上下文，調試集線器插入可以是自動的，也可以是手動的。對于包含DFX(動態功能交換)的設計，必須手動插入調試集線器。

另一個關鍵的區別是軸流ILA的使用。在Versal中，該IP核將標準ILA和系統ILA功能集成到單個塊中。此外，用戶現在可以選擇用于存儲捕獲數據的內存類型(BRAM或uram)，從而在捕獲深度和資源使用方面提供更大的靈活性。

調試方法

在調試應用程序時，我們需要采用邏輯方法。因此，在使用System ILA或ILA時，我們應該理解FPGA設計是一個迭代過程，如果我們從邏輯上解決問題，這是最成功的。

最好的方法是：

?把問題分解成更小的部分

?通過減少變量和變化來簡化

?做一個預測，然后驗證結果

?在設計周期的早期計劃如何以及在哪里進行調試

插裝方法

當在實際設計中使用集成邏輯分析儀(ILA)時，重要的是要有策略地使用儀器來平衡調試可見性和FPGA資源使用。

ILAs消耗邏輯和塊RAM，這在已經接近容量的設備中成為一個關鍵問題。

捕獲深度和被監測信號的寬度直接影響B(tài)RAM的使用——更寬的探針和更長的捕獲窗口會迅速耗盡可用內存。

在早期的版本中，遵循上面概述的方法，重點關注關鍵控制信號、重置線和狀態或錯誤指示器，因為這些通常提供對系統行為的直接洞察，并幫助在調試周期的早期識別問題。

系統內的關鍵AXI總線，特別是那些與Versal的片上網絡(NoC)和處理系統接口的總線，也應該考慮用于儀表。這些接口是PL、NoC和PS之間的關鍵數據路徑，可能會暴露系統集成和數據移動中的微妙問題

雖然這些寬總線是資源密集型的，但它們承載著可編程邏輯和處理系統之間的基本流量，并且可以揭示數據處理和系統集成中的微妙問題。

從精心選擇的控制、復位、狀態/錯誤和這些關鍵AXI接口的混合開始，在適當?shù)牟东@深度提供了對系統級行為的有價值的可見性，同時為迭代調試改進保留了空間。

Vivado設計

為了創建一個能夠接收、處理和顯示來自傳感器的圖像的圖像處理管道，我們必須設計一個在控制、接口和處理系統(CIPS)控制下運行的復雜系統。

圖像幀通過一系列IP塊捕獲和處理，而應用軟件、DDR存儲器訪問以及CIPS和可編程邏輯之間的通信都通過片上網絡(NoC)進行。

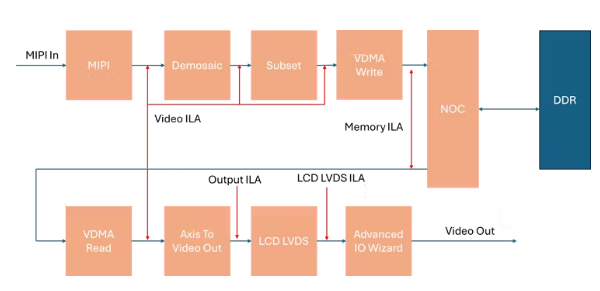

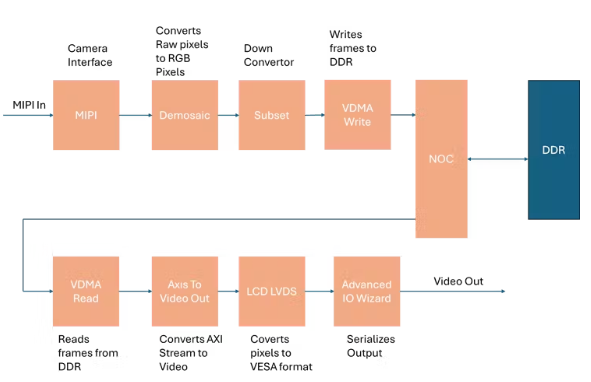

這種高性能互連確保了整個系統的高效數據移動。該設計的總體架構如下圖所示。

像素將作為10位原始數據從傳感器接收，每個時鐘周期處理4個像素。當數據在管道中移動時，它被轉換為RGB格式，從而產生120位寬(4像素× 3通道× 10位)的AXI4-Stream接口。這種寬數據路徑確保了整個圖像管道的高吞吐量和低延遲。

雖然設計中使用的確切IP塊取決于應用程序的具體要求，但核心管道通常包括傳感器接口、去馬賽克、色彩空間轉換、圖像增強和視頻定時控制模塊，以及AXI流互連和控制邏輯。

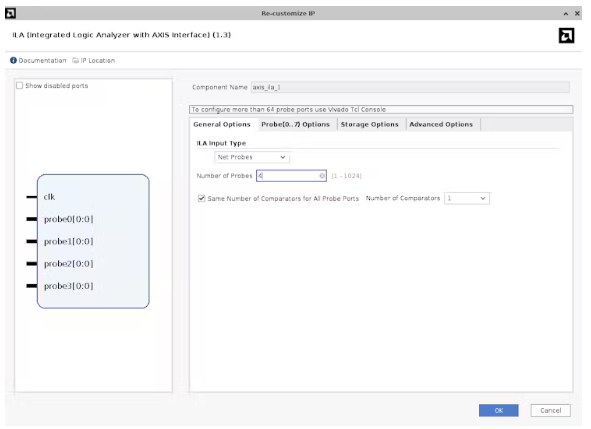

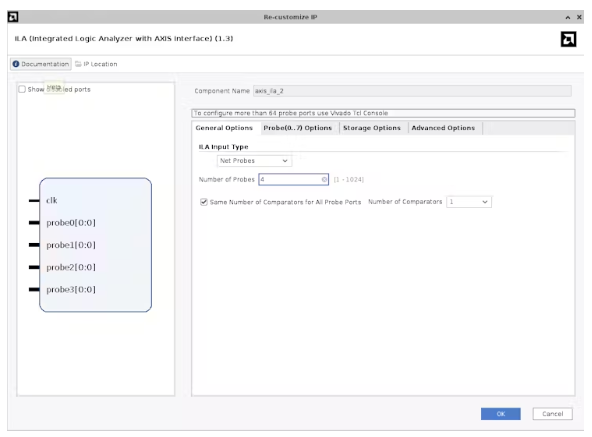

為了幫助我確保設計正確運行，我將在圖像處理管道中插入幾個ila。

?ILA_LCD_LVDS -這將幫助我監控LCD / LVDS接口，確保其錯誤和狀態信號可以很容易地觀察到。

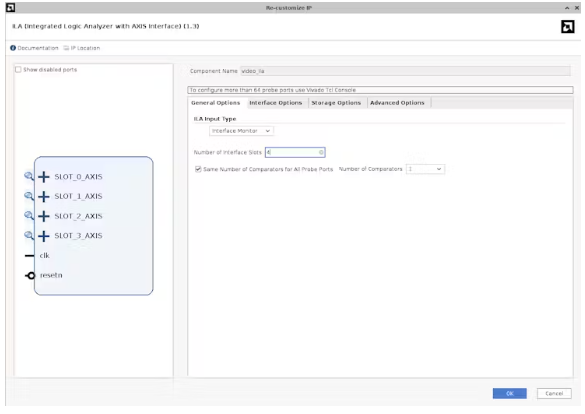

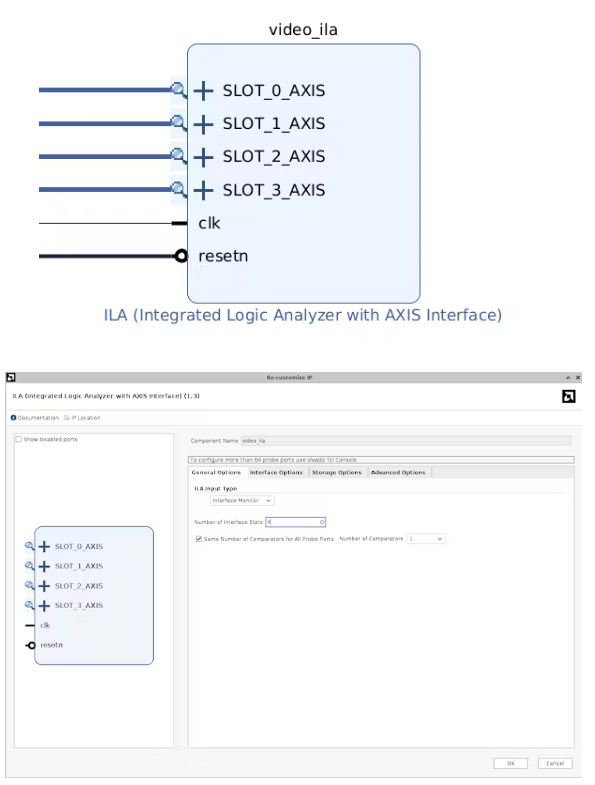

?視頻ILA -使用四個通道來監控處理管道中的AXIS視頻。它觀察MIPI輸出、Demosaic、子集轉換器和VDMA輸出。這允許我們在管道的任何階段監控視頻，無論是進入和走出VDMA。

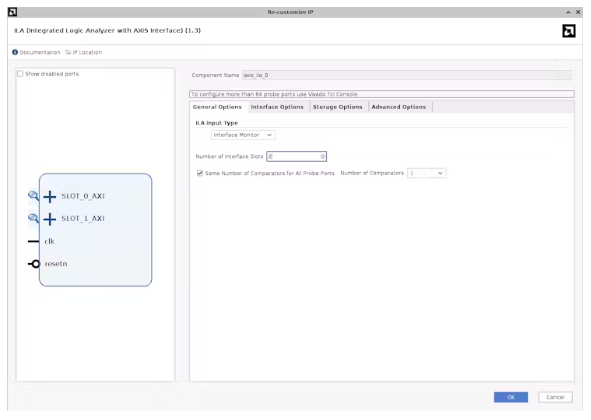

?內存ILA—通過NoC監視進出DDR的AXI4流量，這允許我檢查DDR的數據寫入和寫入是否正確。

?輸出ILA -這監視AXI流到視頻輸出狀態，以確保我們可以看到它的狀態和錯誤條件。

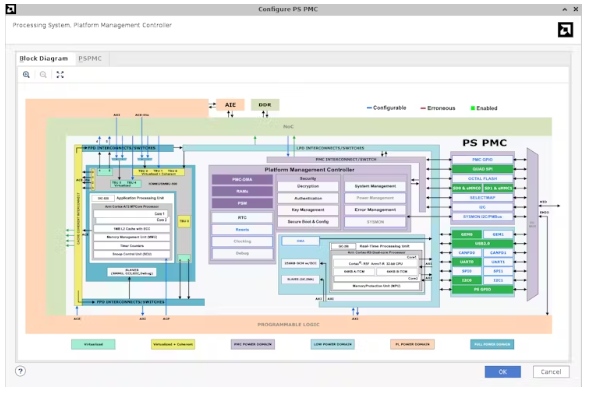

?控制、接口和處理系統(CIPS)配置處理系統(PS)，管理平臺初始化，并提供對基本外設的訪問。

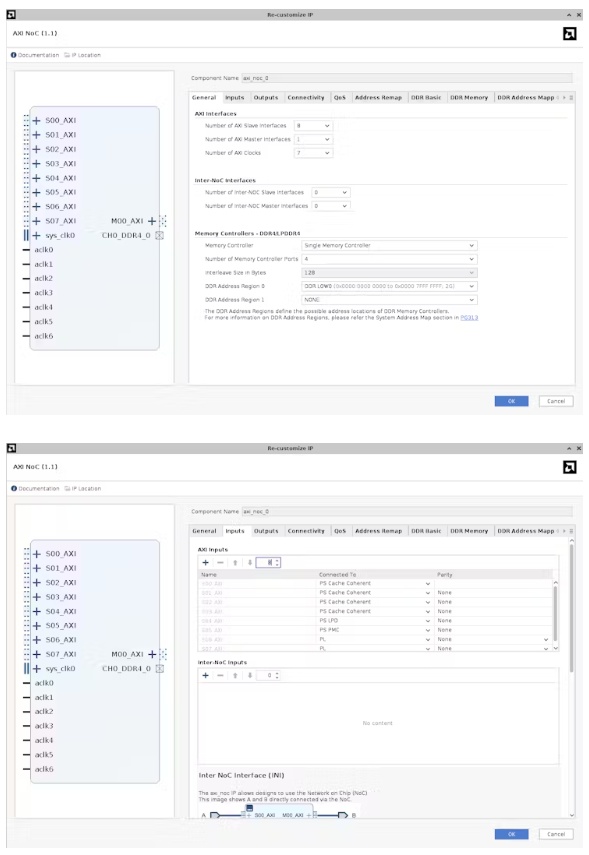

?片上網絡(NoC)通過為互連結構提供入口和出口點，促進了高帶寬數據的移動，并且還集成了DDR存儲器控制器，用于訪問外部存儲器。

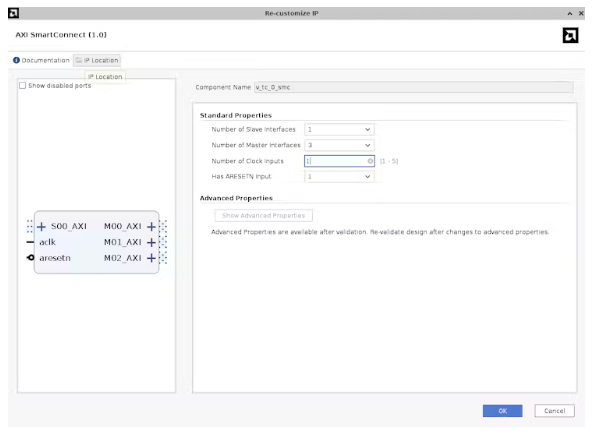

?SmartConnect -提供連接到IP塊上的axis - lite寄存器接口，使處理系統能夠控制和配置。

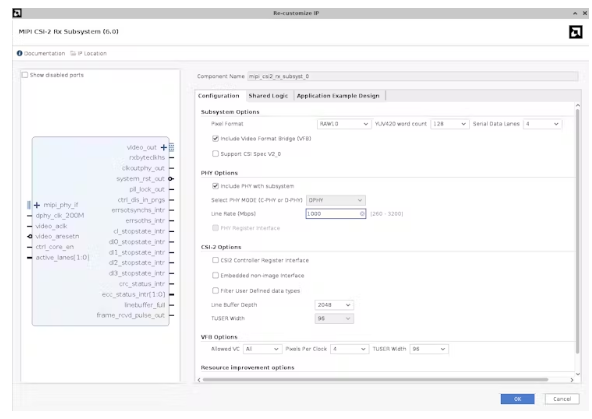

?MIPI CSI-2 RX子系統-實現4通道MIPI CSI-2接口，每通道運行1000 Mbps，實現從兼容相機傳感器高速圖像數據捕獲。

?Demosaic -將原始拜耳模式像素數據轉換為完整的RGB像素，從傳感器輸入重建每個像素的顏色信息。

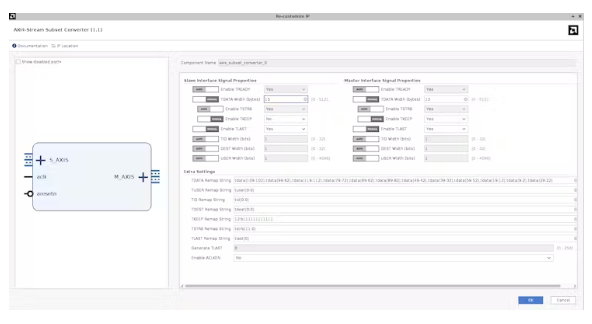

?AXI子集轉換器-將40位像素數據(通常每個RGB通道10位)轉換為24位像素格式(每個通道8位)，保持每個時鐘周期4個像素的吞吐量。

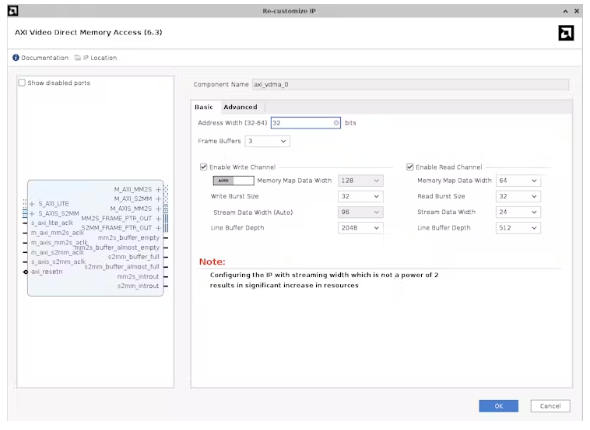

?VDMA(視頻直接內存訪問)——橋接了AXI4- stream和AXI4內存映射接口，通過NoC在DDR內存中存儲和檢索視頻幀，并支持處理階段之間的高效緩沖。

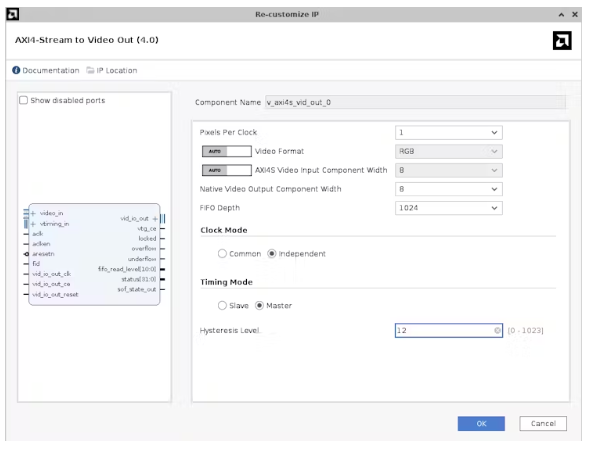

?AXI4-Stream to Video Out—將AXI4-Stream視頻流轉換為標準視頻輸出格式，生成必要的同步信號，如HSync、VSync和視頻定時，以驅動顯示接口。

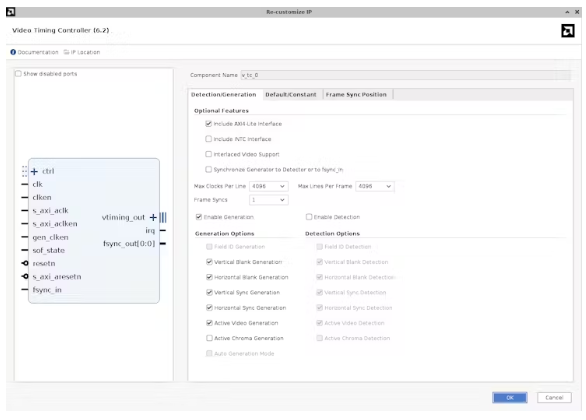

?視頻時序控制器(VTC) -生成所需的視頻時序信號，如HSync， VSync和活動視頻指示器，并與AXI4-Stream to Video Out塊同步，以確保正確的顯示時序。

?LCD LVDS接口-將標準并行視頻輸出轉換為串行VESA LVDS流格式，適用于驅動具有所需時序和信號特性的基于LVDS的LCD面板。

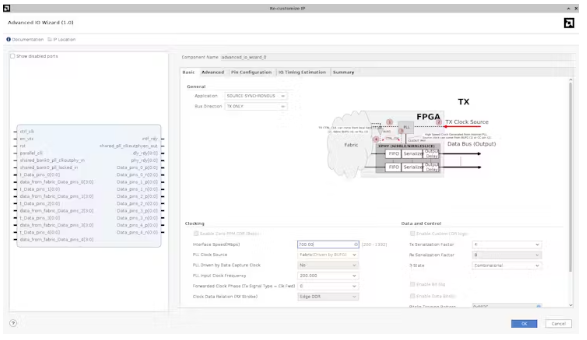

?高級IO向?qū)?配置通用設備中的XPIO序列化LCD LVDS輸出數據，使視頻信號高速傳輸?shù)椒螸VDS VESA標準的顯示器。

為了確保我們能夠驗證和調試圖像處理管道的操作，我們在設計中添加了幾個集成邏輯分析儀(ILAs)。這些ila提供關鍵內部信號的實時可視性，并能夠監測以下要素：

?ILA_LCD_LVDS -監控LCD_LVDS塊的狀態輸出，以驗證正確的序列化和數據傳輸?shù)絃CD面板。

?Video_ILA -監控視頻處理管道中的關鍵點，包括RAW視頻輸出、Demosaic塊的RGB輸出、AXI子集轉換器的24位輸出和VDMA的視頻流輸出。這樣可以在每個階段驗證像素數據轉換。

?Memory_ILA—監視通過NoC進出DDR內存的AXI4事務，提供對內存訪問模式、帶寬利用率和數據移動中的潛在瓶頸的可見性。

?Output_ILA—監視AXI4-Stream到Video Out IP的狀態信號，包括同步有效性、數據啟用和視頻時序校準，確保正確切換到顯示接口。

這為我們提供了在整個圖像處理管道中觀察靜態go/no-go狀態信號和高帶寬數據傳輸?shù)哪芰Α?

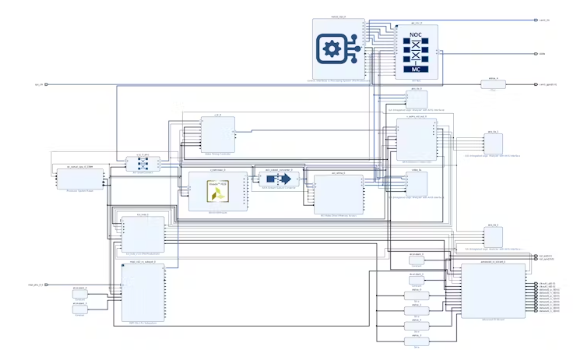

完成的設計如下所示，可以使用本項目附帶的TCL腳本重新創建。

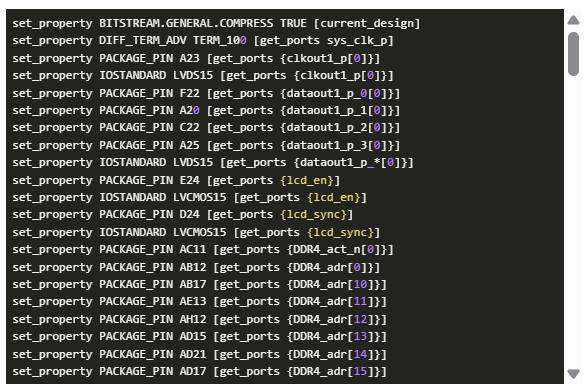

為了生成比特流，我們當然需要定義XDC I/O約束，它為所有外部接口指定物理引腳位置和電氣標準。這些I/O位置定義如下：

應用軟件

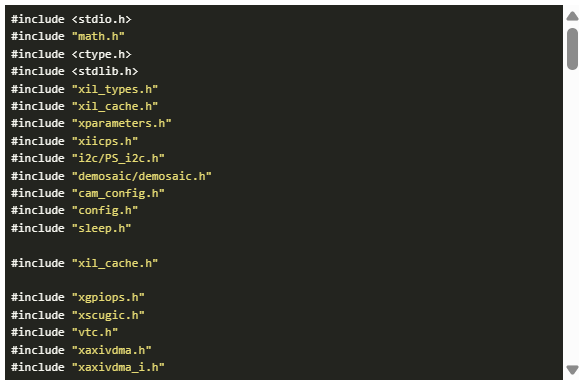

應用軟件將使用Vitis統一軟件平臺開發。該應用程序負責執行以下關鍵任務：

?使用Alinx提供的初始化文件配置攝像機。

?設置視頻定時控制器(VTC)以生成720p分辨率的適當定時信號。

?配置Demosaic IP以實現正確的顏色重建。

?通過GPIO控制信號使能攝像頭。

?將VDMA配置為在DDR內存和視頻管道之間讀寫圖像幀，利用NoC進行高速數據訪問。

?完整的軟件應用程序可以在我的GitHub上參考和重用。

伊拉驗證

當軟件運行時，我們可以使用ILAs來驗證圖像處理管道是否按預期運行。這些集成電路在系統優化和調試中也起著關鍵作用。

在Vivado硬件管理器中，ILA將被重新映射為一個數值。映射如下圖所示：

?ILA1 -記憶ILA。

?ILA2 -輸出ILA。

?Ila3 - LCD液晶顯示器。

?ILA4 -視頻ILA。

驗證的第一步是監視axis4 - stream to Video Out塊的狀態信號。該IP提供指示器，顯示AXI流和視頻定時信號是否正確同步。如果輸入的視頻時間不匹配或不穩定，塊將無法鎖定，從而阻止視頻輸出。

此外，由于該塊包括一個內部FIFO，我們可以通過ILA觀察其溢出和下流狀態信號。這些信號在診斷性能問題(如數據饑餓或管道中的反壓)時特別有價值，并有助于指導內存帶寬或緩沖策略的改進。

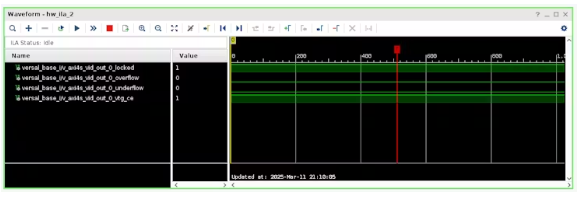

觀察作為輸出ILA的ILA1上的信號，我們可以看到包含視頻的AXI流被視頻時序控制器生成的時序信號鎖定。如果AXI流沒有同步，例如，它是一個不同的格式，AXI流到視頻輸出塊將無法鎖定。

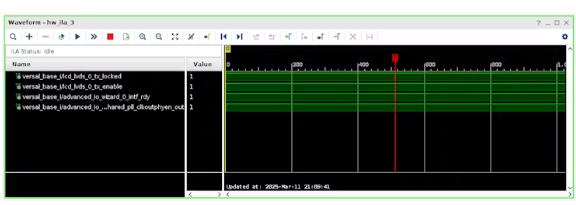

驗證過程的下一步是檢查LCD LVDS輸出。此階段提供關鍵狀態指示燈，用于確認內部時鐘是否被鎖定以及接口是否允許向顯示器傳輸下游數據。監控這些信號有助于確保序列化視頻流正確生成并傳輸?shù)絃CD面板，并可以快速突出與時鐘或鏈路啟用相關的問題。

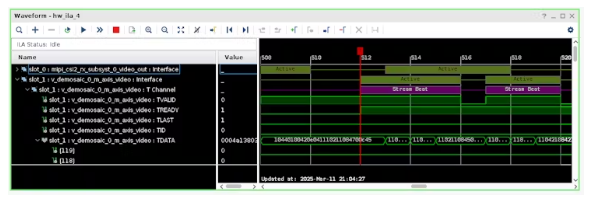

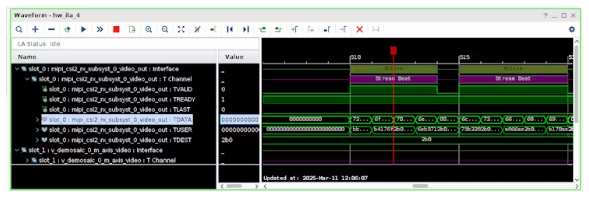

在驗證圖像處理路徑本身時，首先要檢查的是MIPI CSI-2 RX子系統的視頻輸出。在這個階段，我們應該觀察到每個時鐘4像素的10位原始輸出。如果相機配置或MIPI接口有問題，通常會出現這種情況——要么是沒有視頻輸出，要么是視頻格式出乎意料。驗證此輸出有助于確認相機已正確初始化，并且MIPI鏈路已正確建立。

MIPI CSI-2 RX子系統的輸出輸入Demosaic模塊，該模塊將10位原始拜耳像素數據轉換為30位RGB格式，每個顏色通道(紅、綠、藍)有10位。由于管道繼續以每個時鐘4像素的速度運行，因此Demosaic塊的最終AXI4-Stream輸出為120位寬(4像素× 30位)，在提供完全重構的顏色數據的同時保持高吞吐量。

液晶顯示器需要24位RGB像素，每個顏色通道8位。為了滿足這一要求，AXI子集轉換器將像素深度從每像素30位減少到24位。當系統繼續以每個時鐘4像素的速度運行時，轉換器的輸出變?yōu)?6位寬(4像素× 24位)，與下游視頻輸出路徑所期望的格式一致。

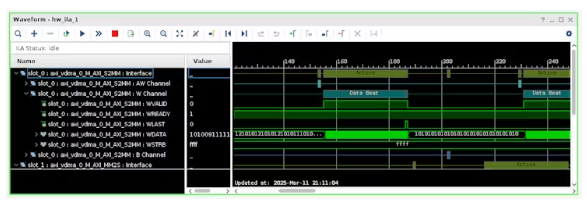

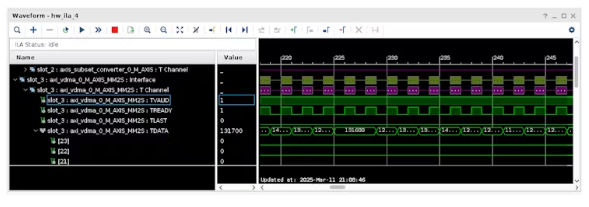

最后，在寫入路徑上，我們可以觀察到AXI4事務將處理過的視頻幀寫入DDR內存。這些傳輸由VDMA發起，VDMA將AXI4- stream視頻管道連接到AXI4內存映射接口，從而通過NoC實現幀數據的高效存儲。監視此活動可確保將幀緩沖區正確地寫入內存以供后續讀取和顯示。

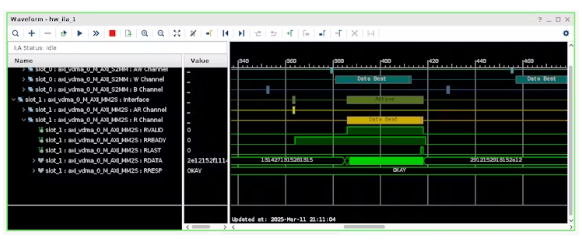

讀取路徑從VDMA通過NoC發出AXI4讀取事務開始，以便從DDR內存檢索視頻幀。這些事務將存儲的幀數據移回axis4 - stream域中，在那里它可以通過管道的其余部分流向顯示。觀察這些AXI4讀取可以確認內存訪問正常工作，并且正在與視頻輸出時間同步獲取幀。

圖像處理管道的最后一個元素是來自VDMA的AXI4-Stream輸出，它每個時鐘提供一個像素。該流被送入AXI4-Stream to Video Out IP塊，在那里它與視頻定時信號同步并準備顯示。這種切換標志著從基于內存的緩沖到實時視頻輸出的過渡，完成了圖像管道。

通過觀察所有這些ila，我們獲得了對圖像處理管道內部操作的寶貴見解，使我們能夠調查和查明可能出現的任何問題。通常，這些問題可以追溯到軟件配置錯誤或單個IP塊上的錯誤配置設置，這在早期的開發和集成階段是可以預料到的。

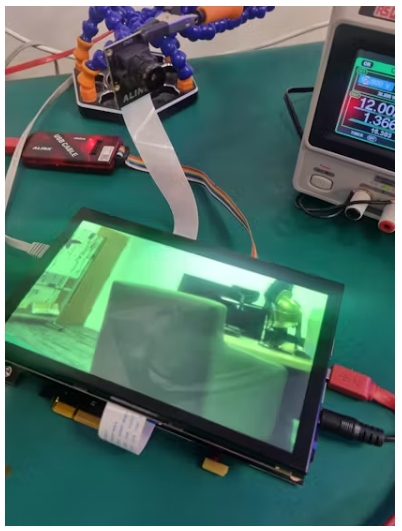

當然，對正確系統操作的最直接和最直觀的確認是看到屏幕上顯示的實時圖像，但是當事情沒有按計劃進行時，ILAs提供了所需的更深入的可視性。

總結

在這個項目中，我們探索了如何在Versal AI Edge設備上構建一個簡單的圖像處理管道并驗證其功能。在繼續開發應用程序及其算法的高級方面時，建立這個基礎管道可以顯著降低技術風險。

通過利用集成邏輯分析儀(ILAs)，我們能夠觀察和驗證設計中的關鍵點，確保每個階段的行為都符合預期。這種實時可見性使我們能夠快速有效地識別在集成或開發過程中可能出現的任何問題的根本原因，從而導致更順暢、更可靠的開發過程。

ChipScope及其集成邏輯分析儀是開發人員可以快速輕松地調試應用程序的重要元素。
