使用Seeed Studio Wio終端和DFRobot GNSS傳感器開發GPS跟蹤器
踏上旅程,創造一個動態和互動的gnss供電的Wio終端顯示!本項目利用Wio終端和DFRobot GNSS模塊的功能來呈現實時GNSS數據。無論您是業余愛好者,教育工作者還是技術愛好者,這個項目都提供了一個全面而引人入勝的體驗,將提高您的知識和技能。
組件
要開始,您將需要以下組件。
Wio終端:一個功能強大的多功能設備,具有2.4英寸TFT液晶屏幕,內置傳感器和Wi-Fi功能。
DFRobot GNSS模塊:高精度GNSS (GPS,北斗,GLONASS)模塊,用于跟蹤和時間同步。
跳線:用于連接GNSS模塊和Wio終端。
電源:USB線和Wio終端的電源。
為您的項目制造pcb
您必須檢查PCBWAY在線訂購pcb便宜!
你得到10個高質量的pcb制造和運送到你的家門口便宜。你也可以在第一次訂購時獲得折扣。將您的Gerber文件上傳到PCBWAY,以獲得高質量和快速周轉時間的制造。PCBWay現在可以提供完整的產品解決方案,從設計到外殼生產??纯此麄兊脑诰€Gerber瀏覽器功能。有了獎勵積分,你就可以從他們的禮品店得到免費的東西。此外,從這里查看這個有用的博客PCBWay插件KiCad。使用此插件,您可以在KiCad中完成設計后直接訂購pcb。
搭建環境
在深入研究代碼之前,請確保在計算機上安裝了Arduino IDE。此外,您還需要安裝必要的庫:
DFRobot_GNSSAndRTC:用于與GNSS模塊接口。
TFT_eSPI:用于控制Wio終端的顯示。
rpcUnifiedSensor:(此版本不再需要)
連接組件
Wio終端與GNSS模塊:GNSS模塊與Wio終端通過跳線連接。請確保GNSS模塊的SDA和SCL引腳連接到Wio Terminal的對應引腳上。
代碼

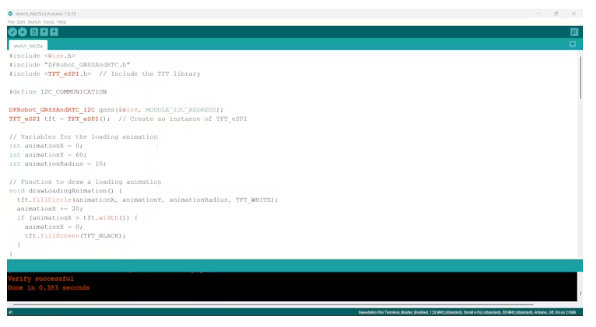

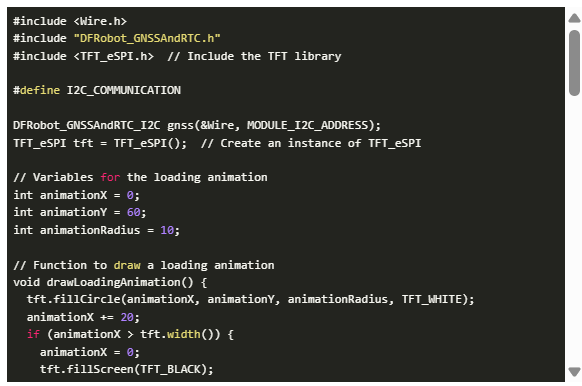

下面是該項目的完整代碼。
它初始化GNSS模塊,檢索GNSS數據,并以現代UI設計顯示在Wio終端屏幕上。

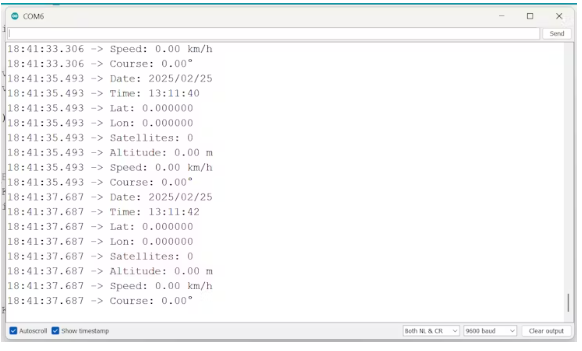

上傳代碼后,監視串行終端的響應。首先,初始化傳感器需要時間。
下面是初始化GPS后的響應。
詳細解釋
該項目涉及以下關鍵步驟:

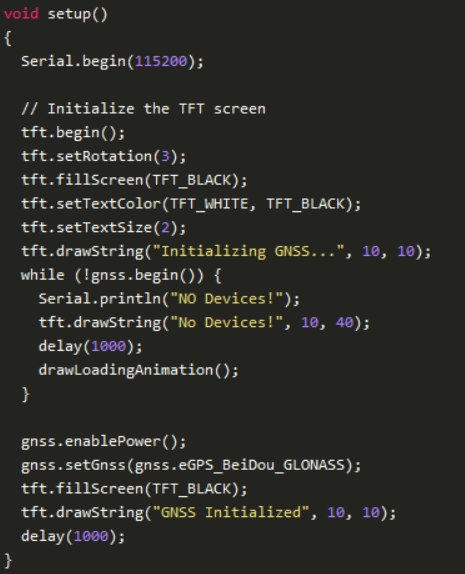

初始化:
?初始化Wio終端和TFT屏幕。
?GNSS模塊設置為通過I2C與Wio終端通信。

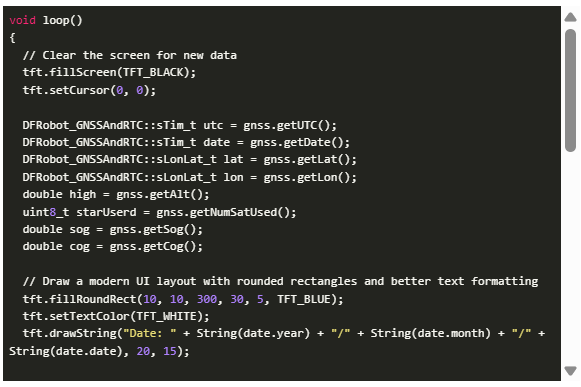

數據檢索和顯示:
?檢索GNSS數據,包括日期、時間、緯度、經度、高度、衛星數量、速度和航線。

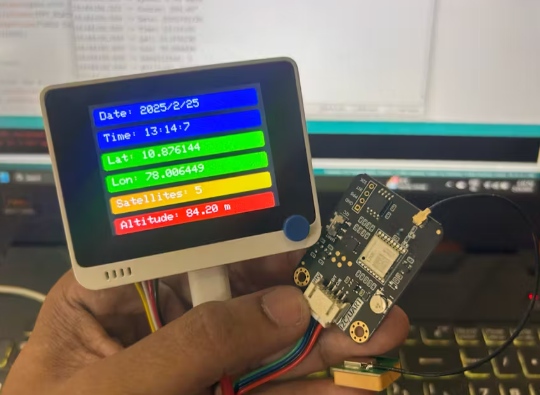

?這些數據顯示在Wio Terminal的屏幕上,使用具有視覺吸引力的UI,其中帶有顏色編碼的部分。
串行輸出:
?為了調試的目的,同樣的數據被打印到串行監視器上。
用例:實時位置跟蹤
本課題的一個實際應用是實時位置跟蹤。通過將此設置集成到便攜式設備中,您可以在移動時監控并記錄您的位置數據。這對戶外活動尤其有用,比如徒步旅行、騎自行車或地理定位。實時顯示提供您的位置,速度和高度的即時反饋,增強您的導航體驗。
結論
構建gnss驅動的Wio終端顯示器是一個引人入勝的教育項目,提供實時位置跟蹤和教育的實際應用。通過遵循本指南,您可以創建一個視覺上吸引人的顯示,顯示實時GNSS數據,增強您對GNSS技術及其應用的理解。
本文編譯自hackster.io
