想要用來自盛思銳評估套件的柔性pcb上的傳感器構建一個原型嗎?不要再看了，有3個選擇等著你。

盛思銳的許多評估套件都帶有將傳感器連接到SensorBridge接口硬件的電纜。為了評估傳感器的性能，通常最好將SensorBridge與ControlCenter軟件一起使用。

如果目標是將我們的傳感器集成到原型或定制設計中，而無需設計定制PCB，則可以選擇從盛思銳的生態系統合作伙伴那里獲得分線板，提供即插即用型體驗。然而，如果你已經有一個評估套件，或者如果分線板不可用，也可以用我們的評估套件傳感器構建一個原型。當涉及到柔性PCB上的傳感器時，這可能有點棘手。本文討論了從評估套件到原型板或定制設計的柔性pcb上連接傳感器的三種方法。

Sensirion評估試劑盒

盛思銳的評估套件旨在促進我們的傳感器技術在各種應用中的測試。這些套件為開發人員和工程師提供了有效評估傳感器性能的必要工具。

評估包通常包含以下內容：

?當傳感器是芯片時，傳感器預先安裝在專用板或柔性pcb上。

?電纜要么直接支持USB或兼容傳感器橋。

傳感器橋是一個單獨購買的硬件橋，將兩個傳感器連接到臺式電腦上。傳感器通過RJ45接口連接到SensorBridge。

sek - sensorbridge -具有兩個傳感器端口的連接橋

有幾種不同的方法可以利用評估工具包：

?即插即用測試：通過將Sensorbridge與傳感器配對或使用直接支持USB的電纜，可以使用senrion提供的ControlCenter軟件可視化實時數據，更改參數和日志數據。更多信息可以在ControlCenter軟件手冊鏈接中找到

?高級軟件測試：也可以使用Python庫與評估工具包進行通信。它支持更多的控制，并允許使用目標應用程序的軟件邏輯測試傳感器。python庫可以在Sensirion Github存儲庫鏈接中找到

?硬件原型設計：可以將評估套件傳感器集成到定制設計中。對于帶有標準接頭的傳感器，如液體流量或壓力傳感器，建議使用連接器連接電纜。本文重點介紹如何在柔性pcb傳感器上實現它。

選項1:RJ45接口板

所需的材料

?1x兼容Sensirion傳感器與評估套件電纜的SensorBridge

?1塊開發板(如Arduino或Raspberry Pi)

?4 ×公母跨接電纜

?我們選擇的1x RJ45分線板

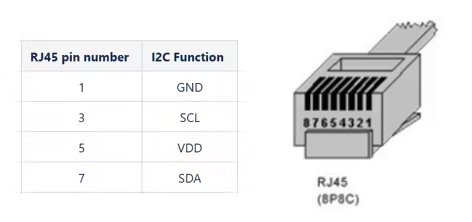

引腳布局

設置

例如：Amazon.com: RJ45 Ethernet Connector breakout board w/LED 0.1" (2.54mm)公頭：Electronics

?步驟1：識別各I2C功能對應的RJ45分插板上的公頭。

?步驟2：確定開發板上每個I2C功能對應的引腳。

?步驟3：使用跳線將RJ45分插板連接到開發板

?步驟4：將評估套件的RJ45線纜一端插入RJ45分?jǐn)喟?

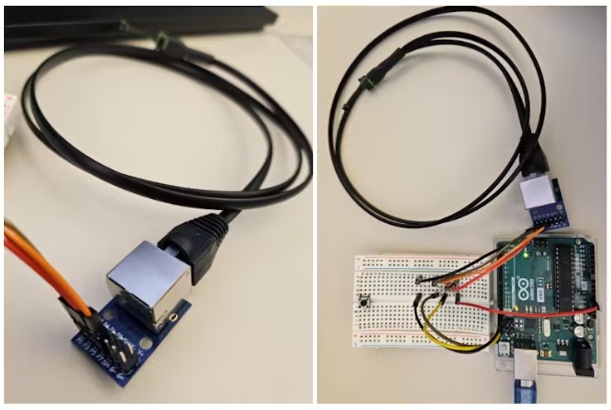

示例設置使用Arduino Uno板與上拉電阻添加到SCL和SDA線：

選項2：切斷評估套件電纜

所需的材料

?1x兼容Sensirion傳感器與評估套件電纜的SensorBridge

?剝切工具

?2根公對母跨接電纜(例如公/母跨接電纜)

?焊錫站和熱收縮

?您選擇的1x開發板

引腳布局

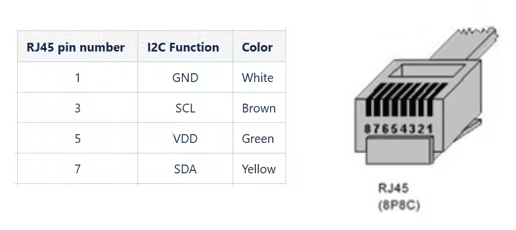

請檢查RS485連接器端，并識別每個引腳的顏色，以識別VDD， GND SDA和SCL引腳。

雖然可以在下面找到標準顏色關聯，但強烈建議使用引腳檢查，因?yàn)殡娎|制造顏色可能會發生變化。

設置

步驟1：將評估套件電纜剪成你想要的長度。切斷進入傳感器橋的端口的RS485電纜將暴露4線。同時，將公-公跨接電纜切成兩半。你將得到4個跨接電纜，每個電纜一端有一個公頭，另一端有一個飛線。

步驟2：剝?nèi)ズ谏娜諘?，剝?nèi)ッ扛卤┞兜碾娋€的顏色。剝?nèi)ル娋€末端的公對公跳線電纜。

步驟3：將散熱器插入每根跳線。

步驟4：將評估套件電纜上每根暴露的電線焊接到跨接電纜上。收縮焊接接頭上的散熱器以保護它。

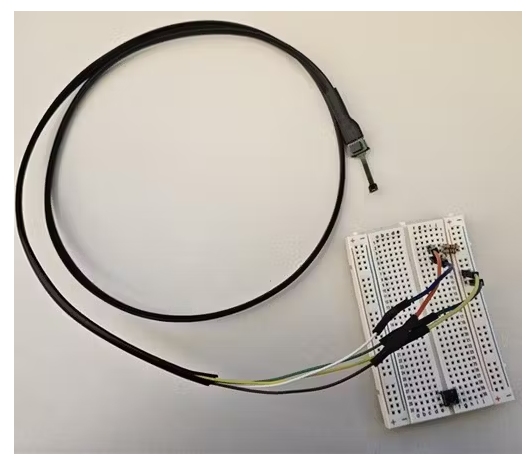

步驟5：確定每個I2C功能的電線顏色，并將其插入面包板，將其連接到原型板。不要忘記I2C總線所需的上拉電阻。

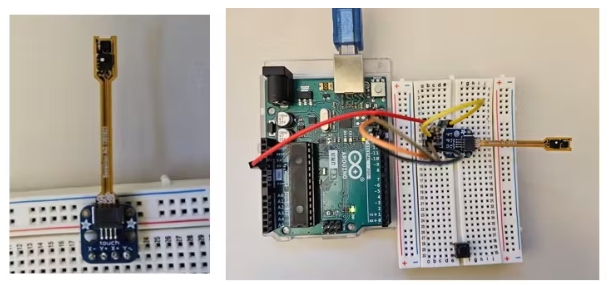

選項3:Adafruit Flex-PCB分線板

所需的材料

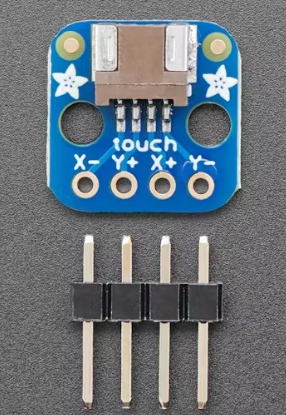

?1x Adafruit觸摸屏分線板，用于4引腳1.0mm FPC

?來自評估套件的柔性pcb上的Sensirion傳感器

?4根跨接線，母對公(例如母/公跨接線)

?您選擇的開發板

焊臺

這里的關鍵成分是“觸摸屏分?jǐn)喟濉?，它最初是用來與觸摸屏接口的，但它與盛思銳在Flex-PCB上的傳感器共享連接器格式。

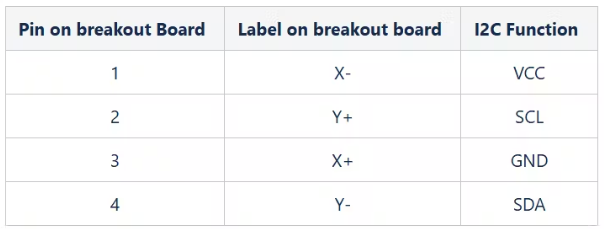

引腳布局

設置

步驟1：將引腳焊接到分?jǐn)喟迳?

步驟2：使用跳線將分線板的引腳連接到開發板的相應引腳上

步驟3：將柔性PCB小心地插入分線板插槽，傳感器的頂部與帶標簽的分線板頂部在同一側。

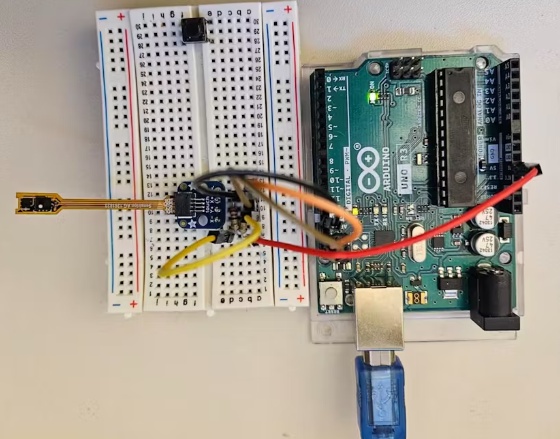

示例電路使用Arduino Uno板與上拉電阻添加到SCL和SDA線：

結論/利弊

本文展示了從盛思銳評估套件與原型板的柔性pcb上接口傳感器的3個選項。

本文編譯自hackster.io
