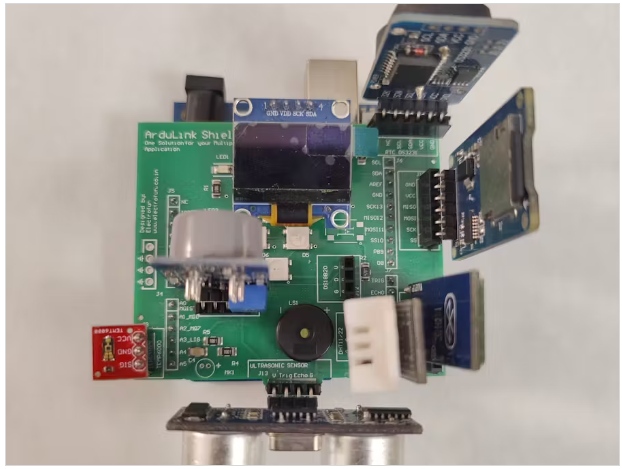

ArduLink Shield是一個平臺，可以快速地將許多Arduino項目帶入生活，而無需進行大量的面包板連接。

ArduLink為發燒友提供了一種模塊化的即插即用方法來設計和開發適合他們最終目標的應用程序。它是一種工具，提供了更快地開發應用程序而無需擔心硬件組件的能力。

使用ArduLink Shield簡化項目

?項目1：LED圖案

?項目2：播放蜂鳴器音

?項目3：使用按鈕控制LED

?項目4：環境光

?項目5：環境溫濕度監測

?項目6：土壤濕度監測

?項目7：氣體監測

?項目8：溫度監測- OneWire

?項目9：實時時鐘

?項目10：測量尺

?項目11：迪斯科舞者

?項目12：使用OLED顯示器的人臉動畫

?項目13:SD卡數據記錄儀

?項目14:DAC信號發生器

?項目15：溫濕度OLED計

?項目16：藍牙LED控制

?項目17：氣象站

?項目18：農業監測

使用這種即插即用系統的模塊化方法，您可以做更多的項目，使其成為一個真正可擴展的系統。

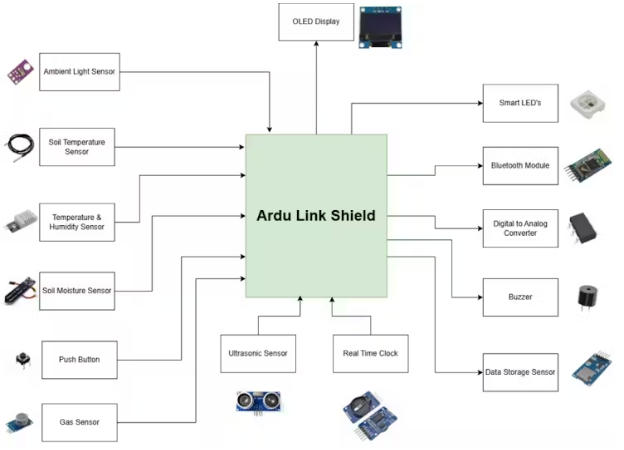

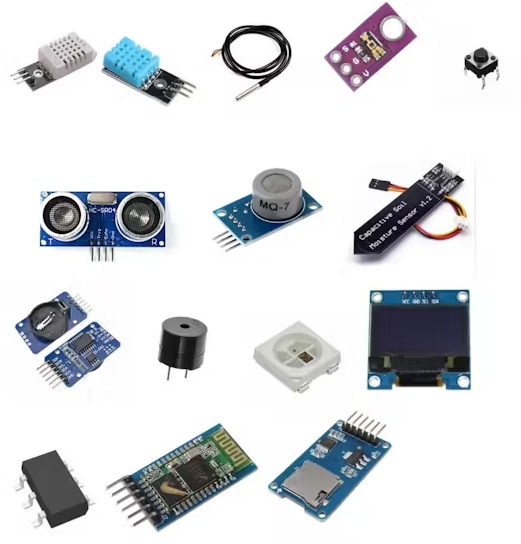

特點與規格：

輸入:

1. 溫濕度傳感器：DHT11/22/21 - DHT11溫濕度傳感器

?工作電壓：3.5V ~ 5.5V

?工作電流：0.3mA(測量)60uA(待機)

?輸出：串口數據

?溫度范圍：-40℃~ 80℃

?濕度范圍：0% ~ 100%

?分辨率：溫度和濕度都是16位

?精度：±0.5°C和±1%

2. 單線溫度：DS18B20 - DS18B20 -可編程分辨率1線數字溫度計

?獨特的1線®接口只需要一個端口引腳進行通信

?集成溫度傳感器和EEPROM，減少元件數量

?溫度范圍-55°C至+125°C(-67°F至+257°F)

?精度從-10°C到+85°C

?可編程的分辨率從9位到12位

3. 燈：TEMT6000 - TEMT6000 .pdf

?高感光性

?適應人眼的反應

?半靈敏度角：j =±60°

?它對可見光很敏感，就像人眼一樣

?570nm處的峰值靈敏度

4. 按鈕：SPST 4.5mm SMD觸覺開關- KH-4.5X4.5X4.3H-STM |深圳Kinghelm Elec |觸覺開關| JLCPCB

?額定功率：MAX 50mA 12V DC

?工作溫度范圍：-20 ~ +70℃

?儲存溫度范圍：-20 ~ +70℃

?操作力：2.55±0.69牛

5. 超聲波設備：HC-SR04 -HC-SR04

?工作電壓：+5V

?理論測量距離：2cm ~ 400cm

?實用測量距離：2cm ~ 80cm

?準確性:3毫米

?測量角度覆蓋：15°

?工作電流：15mA

?工作頻率：40Hz

?觸發輸入信號10uS TTL脈沖

6. 氣體傳感器：MQ7 - MQ-7.doc

?工作電壓：+5V

?加熱時間(高)：60±1秒

?加熱時間(低)：90±1秒

?工作溫度范圍：-20 ~ +50℃

?儲存溫度范圍：-20 ~ +50℃

?相對濕度：小于95% RH

?氧濃度：21%(標準條件)-最小值超過2%

?檢測范圍：20ppm - 2000ppm一氧化碳

7. 濕度傳感器：SEN0193 -微軟Word -擠出機50mm風扇

?工作電壓：3.3V ~ 5.5 VDC

?工作電流：5mA

?工作溫度范圍：-10 ~ +50℃

8. 實時時鐘：DS3231 - DS3231.pdf

?高度精確的RTC完全管理所有計時功能

?精度±2ppm從0°C到+40°C

?精度±3.5ppm從-40°C到+85°C

?數字溫度傳感器輸出：±3°C精度

?簡單串行接口連接到大多數微控制器

?快速(400kHz) I2C接口

?低功耗操作延長電池備份運行時間

?工作電壓：3.3V ~ 5V

?工作溫度范圍：商業(0°C至+70°C)和工業(-40°C至+85°C)

輸出:

1. 壓電蜂鳴器:

80dB外置驅動器

共振頻率：4KHz聲音

最大輸入電壓(Vp-p)： 30

1000Hz時電容(nF)： 12±30%

電流消耗(mA)：≤3at4.0KHz方波5vp -p

工作溫度(℃)：-20 ~ +80

儲存溫度(℃)：-30 ~ +80

2. RGB LED: WS2812B -功能

智能反接保護

控制電路和RGB芯片集成在5050的單個封裝中

內置電復位電路和失電復位電路

原色可實現256亮度顯示，完成16777216色全彩色顯示，掃描頻率不低于400Hz/s

數據傳輸速度為800Kbps

3. OLED顯示屏：SSD1306 - SSD1780

分辨率：128 X 64點陣面板

工作電壓：(Vdd = 1.65至3.3V，用于IC邏輯)&(面板為7V至15V)

最大源電流：100uA

最大吸收電流：15mA

256級對比度亮度電流控制

SRAM顯示緩沖器

I2C接口

工作溫度：-40 ~ +85℃

可編程幀速率和多路復用比

行和列重新映射

4. 數模轉換器：MCP4725 - 12位數模轉換器與EEPROM存儲器

解析:12位

板載EEPROM非易失性存儲器

I2C接口：標準(10oKbps)，快速(400Kbps)和高速(3.4Mbps)

工作溫度：-40 ~ +125℃

功耗低，穩定時間快(6us)

工作電壓：2.7V ~ 5.5V

連通性:

1. 藍牙：HC-05模塊- HC-05 Datasheet.pdf

接收機靈敏度：-80dBm

最大發射功率：++4dBm

UART接口速度支持：9600、19200、38400、57600、115200、230400、460800

PIO0和PIO1顯示LED狀態-連接，斷開

集成天線與邊緣連接器

模塊工作電壓：1.8V ~ 5V

范圍:< 100米

工作電流：30mA

遵循IEEE 802.15.1標準協議標準

使用跳頻擴頻(FHSS)

2. SD卡模塊：Micro-SD-Card-Module- data - sheet.pdf，深入教程接口Micro-SD卡模塊與Arduino

板載3.3V穩壓器

標準SPI接口支持

邏輯電平移位器用于MicroSD卡和微控制器之間的安全通信

工作電壓：3.3V ~ 5.5V

工作溫度：-10 ~ +80℃

SD卡支持：2GB， 4GB, 8GB, 16GB, & 32GB

可擴展性

兼容HC-06藍牙模塊(插入屏蔽時確保引腳連接正確)

兼容Arduino Uno， Mega, & R4 WiFi

未使用的IOs可以進一步用于創建更多的應用程序

開源設計

提供使用屏蔽為更有趣的項目提供生命的能力，而不需要雜亂的跳線電纜和面包板

這個保護罩的有趣之處在于它具有可擴展和與許多集成開發環境兼容的能力

?Arduino

?Atmel-Studio

?Blynk

?Eclipse

?ThingSpeak

?Visual Studio

?PictoBlox

?廣泛的庫支持

支持所有主流操作系統

?Windows

?MAC OS

本文編譯自hackster.io
