?FPGA+ARM的數據采集系統是一種結合了FPGA和ARM處理器的數據采集方案，旨在利用兩者的優勢實現高效、高精度的數據采集和處理。?

基本概念和原理

FPGA(Field-Programmable Gate Array，現場可編程門陣列)具有高集成度、高可靠性和低功耗的特點，適合進行高速并行處理和實時控制。ARM(Advanced RISC Machines)處理器則以其強大的計算能力和靈活性著稱，適合處理復雜的算法和系統管理任務。將FPGA和ARM結合，可以充分利用兩者的優勢，實現高效的數據采集和處理。

硬件配置和系統結構

FPGA+ARM的數據采集系統通常包括以下幾個部分：

?ARM控制器?：負責系統的整體控制和數據處理。

?FPGA邏輯控制電路?：負責高速數據采集和實時處理。

?A/D轉換電路?：將模擬信號轉換為數字信號。

?FIFO緩存?：用于數據緩存，確保數據的連續采集和存儲。

?存儲電路?：用于存儲采集到的數據。

?接口電路?：包括RS485/RS232或高速以太網等，用于數據傳輸?12。

應用場景和優勢

FPGA+ARM的數據采集系統廣泛應用于各種需要高精度、實時數據處理的應用場景，如物探分析、地下勘探、地震波觀測、頻譜分析、電力調度系統等。其優勢包括：

?高精度和高速率的數據采集?：FPGA的高并行處理能力確保了數據的快速采集和處理。

?多參數同步測量?：通過FPGA控制多個數據采集通道，實現多參數的同步測量。

?實時處理和網絡傳輸?：ARM處理器負責數據處理和通過網絡傳輸數據，支持10/100M以太網或CDMA/GPRS無線網絡，實現高效的數據傳輸?13。

隨著計算機技術與現代工業系統的發展，工業領域中對數據采集的精度和數據處理的實時性提出了更加苛刻的要求，以保證后續更加復雜的控制，而傳統的數據采集系統一般采用A/D 芯片與主控芯片搭配的方法，處理速度慢、功能單一，當被測對象復雜且數據量較大時，很難滿足對數據高精度的采樣，而通過RS232 串口與上位機通信則更無法保證數據處理的實時性。針對這一實際情況，設計了基于FPGA 與ARM 搭配的數據采集系統，F(xiàn)PGA 負責保證數據采樣的高精度和高速度，而ARM 作為主控芯片，嵌入Linux 內核，負責控制整個系統，并將數據通過USB高速上傳到上位機中，借助上位機的強大運算能力，保證數據處理的實時性，同時根據不同的被測信號只需選擇相應的數據采集卡，即可方便簡單地組成一個用戶自定義的數據采集系統，具備良好的通用性。

1 系統總體設計

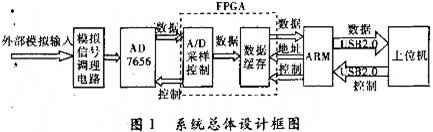

數據采集系統的總體結構如圖1 所示，主要由輸入調理電路、A/D 轉換電路、FPGA 和ARM控制電路組成。被采集的模擬信號經由調理電路輸入到A/D 轉換芯片，進行模數轉換，在FPGA的控制下送入到FPGA 內嵌的FIFO 存儲模塊中并通知ARM 立即取走數據，最后通過USB 交由上位機進行實時處理。

2 FPGA 系統設計

FPGA 具有高集成度、高可靠性、低功耗及時序控制精確等優點，選用Xilinx Spartan3 系列的XC3S200 負責控制A/D 轉換及數據的緩存，可以簡化電路設計，縮短開發周期。ARM 選用Atmel公司的SAM9G45 芯片，工作頻率達400MHz，能夠保證實時高速地控制采集系統和上傳數據。

2.1 FPGA 與ADC 的連接與控制

數據采集芯片選用ADI 公司的AD7656，是一款六通道16 位逐次逼近型，低功耗，每路通道最大采集速度為250kS /s 的A/D 轉換芯片，可實現較高的采樣精度和速率。

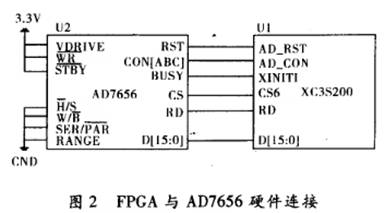

FPGA 與AD7656 的連接如圖2 所示，AD7656 的6 個采樣通道被分為3 組，由CONV STA、CONV STB 和CONV STC 3 個信號啟動對應的雙通道同步采樣，將該3 個引腳相連即可實現6個輸入通道的同步采樣，同時提供并行和串行接口兩種模式，為了提高數據吞吐率，采用16 位( /B 引腳置低) 的并行接口( SER/引腳置低) 模式，以便與FPGA 的16 位數據線直接相連傳輸數據。

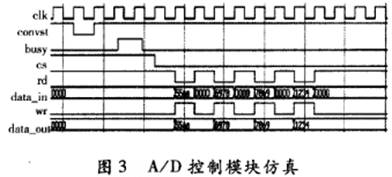

FPGA 中的A/D 控制模塊通過將CONV ST引腳電平拉高，啟動相應通道的采樣，采樣過程中BUSY 引腳為高電平，表示正在進行采樣; 當采樣完畢后，AD7656 自動將BUSY 置低; FPGA 中的A/D 控制模塊檢測到BUSY 信號為低后將CS 和RD 信號置低，讀取并保存數據到FPGA 內部的FIFO 中。FPGA 對AD7656 的控制過程仿真如圖3 所示。

市面上的FPGA開發板和ARM開發板很多，但是將兩者結合起來完成數據采集與網絡通訊的開發板很少。大多數的勘探、觀測工作都是在嚴苛的環境中進行的，對數據的準確性、實時性都有著較高的要求，并且大多情況下要求多參數同步測量。飛旭公司在基于實際的工程項目成功的基礎上，推出了基于ARM+FPGA的低功耗、高速率、高精度、多通道同步數據采集方案，可以通過監測者的要求完成多通道數據的同步采集并實現實時的網絡傳輸。

基于ARM+FPGA的高速同步數據采集方案，解決了數據采集的同步性問題，與以往的數據采集方案相比，具有高精度、高速率、多參數同步測量、實時處理、網絡傳輸不受區域限制等特點。

主要應用于物探分析領域、天然氣、石油等地下勘探領域、觀測技術領域(地震波、頻譜分析)、電力調度系統等行業。

1)通過系統接口直接與采集終端通訊，完成工業現場的多通道模擬量、開關量的數據采集與A/D轉換，實現對數據采集終端的控制;

2)系統設有FIFO緩存模塊，支持信號的長時間連續采集存儲;

3)支持采集數據的移動存儲，可對采集數據通過存儲卡進行存取;

4)支持10/100M以太網或CDMA/GPRS無線網絡，可以實現高效率的網絡數據傳輸。

高速同步數據采集系統主要包括以下幾個部分：ARM控制器、存儲電路、FPGA邏輯控制電路、A/D轉換電路、FIFO緩存、電源電路、接口電路等。

系統具備多通道數據采集接口，F(xiàn)PGA邏輯電路控制A/D采集和FIFO緩存模塊，實現長時間不間斷的數據采集與數據轉換;同時系統具有豐富的外圍控制接口和通信接口，可以實現數據的存儲、顯示，完成RS485/RS232或高速以太網絡的數據傳輸。
