?超聲波測距?是一種利用超聲波在介質中傳播的特性來測量距離的技術。其基本原理是通過發射超聲波信號，當這些信號遇到障礙物時會被反射回來，然后被接收器捕獲。通過測量超聲波發射與接收的時間差，結合超聲波在介質中的傳播速度，可以計算出障礙物與傳感器之間的距離?12。

超聲波測距的工作原理

超聲波測距系統通常包含一個發射器和接收器。發射器產生超聲波信號，這些信號在介質中傳播到障礙物表面后反射回來，被接收器捕獲。通過測量發射信號和接收反射信號之間的時間差，可以計算出距離。公式為：距離 = (超聲波速度 × 時間差) / 2?23。

超聲波測距的應用領域

?工業自動化?：在機器人導航、智能倉儲管理、流水線測量等場景中廣泛應用，提高生產效率和安全性?2。

?醫療保健?：用于超聲心動圖、超聲檢查等醫療設備，提供重要的診斷數據?2。

?消費電子?：智能手機、智能手表等產品中用于手勢識別、距離測量等功能，提升用戶體驗?2。

?其他應用?：如車輛避障、港口樁基安全監測等?13。

超聲波測距的優缺點

?優點?：測量精度高，可達亞毫米級別;非接觸式測量，避免物體表面損壞或污染;多功能性，可用于多種場景和功能?2。

?缺點?：受環境影響較大，復雜環境下測量精度可能受影響;測距范圍有限?2。

超聲波?是一種頻率高于20000赫茲的聲波，屬于機械縱波，其振動頻率超出了人耳的聽覺范圍?12。超聲波在醫學領域有著廣泛的應用，主要用于診斷和治療。

超聲波在醫學領域的應用

?醫學診斷?：超聲波通過高頻聲波在人體組織中的反射和吸收特性，形成圖像以觀察內部結構。這種方法非侵入性、無痛、無輻射，適合孕婦和兒童使用。超聲波檢查可以用于觀察胎兒的發育情況、檢查心臟功能、評估肝臟和其他器官的狀況等?3。

?醫學治療?：超聲波療法是一種物理治療方法，通過超聲波作用于人體以達到治療疾病的目的。常用的頻率為800~1000KHz，治療強度一般小于3W/c㎡。治療方法包括直接治療法和間接治療法，前者是將聲頭直接壓在治療部位，后者是通過水、水袋等介質間接作用于治療部位?4。

超聲波在其他領域的應用

除了醫學領域，超聲波還在其他領域有廣泛應用，例如：

?工業?：工業超聲波加濕機利用超聲波高頻振動將水霧化成微小顆粒，迅速擴散到空氣中，達到快速加濕的效果。這種加濕方式具有加濕效率高、能耗低、噪音小、控制精準等優點，特別適用于對濕度要求較高的工業環境?5。

1 引言

在項目開發中采用從英國進口的SRF05 超聲波傳感器，它的回波反饋與測距方式與通常使用的超聲波傳感器相比較特別，在ARM中實現也稍有難度， 但該傳感器精度很高可達到1cm， 因此用該傳感器去掉了用于近距離測距的紅外測距模塊節約了硬件資源。

該機器人的最小系統為，觸摸屏模塊，超聲波模塊，攝像頭圖像采集模塊，直流電機閉環控制系統，在整個系統中測距是最總要的一環，它直接影響電機運行距離的精度，在有效范圍內的圖像采集控制。整個系統都是在ARM9 與linux 平臺中完成，每個模塊都是用設備驅動的方式實現使得模塊的控制更加方便。

2 SRF05 超聲波測距方法

提供一個10us 的脈沖觸發超聲波傳感器，SRF05 會發出8 個周期的頻率為40khz 的超頻脈沖，此時在echo 也是就回波口上的電平變?yōu)楦?，此時定時器開始計時，等到echo 變?yōu)榈碗娖阶C明有障礙物此時停止計時，高脈沖的寬度有測距的距離成正比，該超聲波的有效測距范圍為1cm~4m， 因此如果沒有障礙物或障礙物大于4m，echo 依然會變?yōu)榈碗娖酱藭r(shí)定時器的時間為30ms， 因此在測距時定時器的周期應大于30ms 這樣才能有效測距。

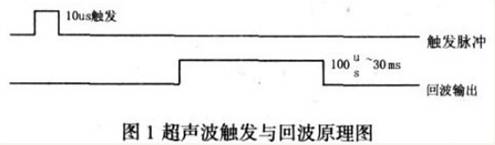

原理如圖1 所示。

3 超聲波測距軟件實現

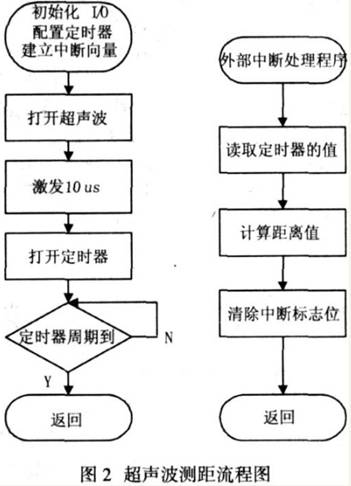

如圖2 為超聲波測距的流程圖。

3.1 回波檢測的采集方法

超聲波的回波的檢測是個難點， 因?yàn)樵贏RM中一個端口設置中斷只能設置一種觸發方式， 如果設為上升沿觸發可以打開定時器定時但無法捕獲下降沿，也就無法關閉定時器，從而不能測距， 因此用軟件的方式實現。首先設置兩個時間延遲函數usdelay()和msdelay()，這樣可以在給出高脈沖10us 后等超聲波觸發再打開定時期計時，在設置一個外部中斷eint1 接到超聲波傳感器的echo 口并設置為下降沿觸發，等下降沿來臨關閉定時器讀出值既為脈寬的時間長度，然后根據障礙物的距離=(ECHO高電平的時間)* 聲納速度/2 得出距離?？諝庵衯 與溫度關系：v=331.5√1+T/273 m/s，T 為攝氏溫度。一般情況下超聲波速近似聲速，在室內溫度影響下取約343.2m/s.

3.2 超聲波觸發的實現

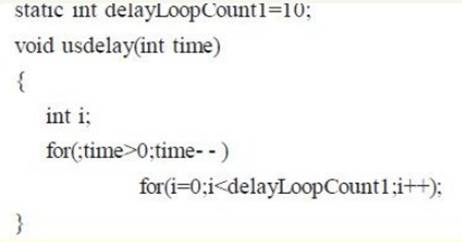

利用數字示波器精確設計一個軟件計時函數usdelay ()，具體實現如下。

則usdelay(1)既為10us，該函數用于在給出激發高脈沖后延續10us 然后關脈沖。

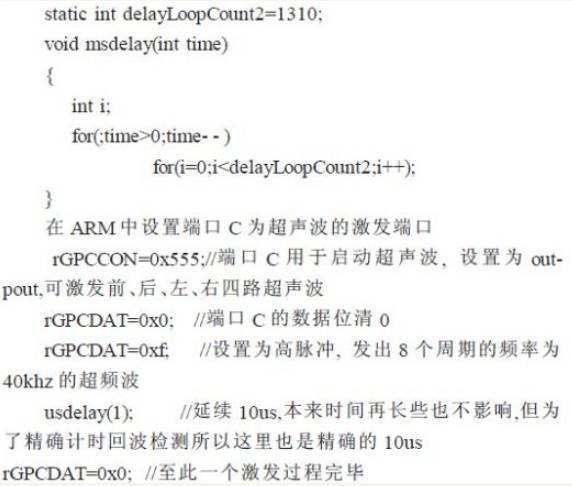

還要設計一個msdelay()用于控制整個測距周期的時間值。

msdelay(1000)在主函數數中用于延遲1s，這樣定時器可以完全有足夠的回波檢測時間同時也不會對其它三路超聲波信號造成干擾。

如下所示。

3.3 超聲波回波檢測的實現

回波檢測計算脈寬的時間需要用到定時器和外部中斷，外部中斷接超聲波的echo 并設置為下降沿觸發。定時器的初始化如下。

rTCFG0=0x9595; //預分頻值為95

rTCFG1=0x00000; //分割值1/2

rTCNTB0=10000; /

根據T=[TCNTB0*(TCFG0+1)*(1/TCFG1)]/50MHZ 得出定時器的周期為60ms 在這個時間段里足以計算回波時間。

外部中斷1 初始化如下

rGPFCON=0xaa; //GPF1 設置為EINT1

rINTMOD=0x0; //設置為普通中斷

rGPFUP=0xf; //禁止GPF0 上拉電阻

pISR_EINT1=(unsigned)Eint1Handler; //建立中斷向量

EnableIrq(BIT_EINT1); //使能中斷

rEXTINT0 =0x492; // EINT1 下降沿觸發

根據T=[TCNTB0*(TCFG0+1)*(1/TCFG1)]/50MHZ 得出定時器的周期為60ms 在這個時間段里足以計算回波時間。

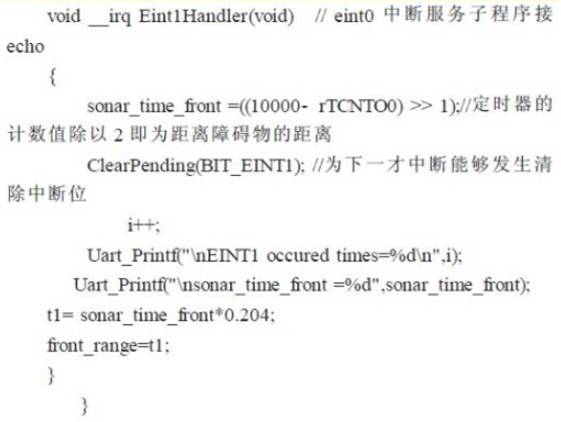

3.4 在外部中斷中計算機距離

3.5 循環控制與輪詢測距

由于超聲波之間有干擾，采用輪詢的方式依次打開超聲波，每次只測一個，這樣可以有效地避免干擾，為了提高實時性可以控制定時器周期，比如設置為35ms，這樣四路超聲波輪詢一次大約為140ms，足以滿足實時要求。

4 機器人控制的實現

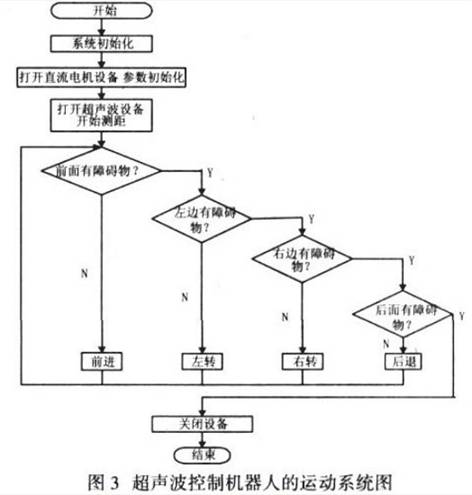

圖3 為利用超聲波的反饋信息控制機器人直流電機閉環系統的總體結構圖。

linux 系統中超聲波傳感器為只讀的字符設備，具體應用為在應用程序下打開超聲波設備，然后在驅動中測距，測得的數據傳到應用程序，應用程序中有超聲波的避障算法，根據算法判斷障礙物的位置給直流電機控制信號進行避障導航。

觸摸屏中的圖形界面中含有機器人的指令設置， 可以設置運行速度，圖像采集與超聲波模塊的打開與關閉，是否開啟機器人模糊算法運行軌跡還是使用普通的PID 調節， 這使得機器人有很多種方案可以選擇。

機器人的每一次行為都是根據超聲波傳感器測得的值和當前機器人運行的即時速度來來給出將要運行的時間，在遇到障礙物時(0 ---- 30 us， 等于30微秒時達到超聲波的最大探測距離)，開啟攝像頭圖像采集模塊，這時攝像頭會拍下障礙物的圖像，并利用無線MODEM把圖像傳回控制電腦，這樣用戶就可以知道前方是什么障礙物，該系統實現了移動機器人的自主避障和采集障礙物信息的作用，可以用來探測未知環境。

5 結論

本文采用新型的超聲波傳感器，在ARM9 與嵌入式linux 為平臺的移動機器人上實現了超聲波的測距， 并利用超聲波傳感器控制運動系統和圖像采集系統。該機器人目前已經成功應用與本項目的開發并取得良好的效果。

本文創新點：采用一種精度高的新型超聲波傳感器，用軟件方法克服了它在ARM9 中不利于檢測回波的問題，成功應用于移動機器人的運行軌跡控制， 使得機器人無論在行走和圖像采集的即時性上都得到了很大的高。
