該項目從INA226傳感器讀取電壓數據，并使用圖形元素將其顯示在GC9A01圓形顯示器上。

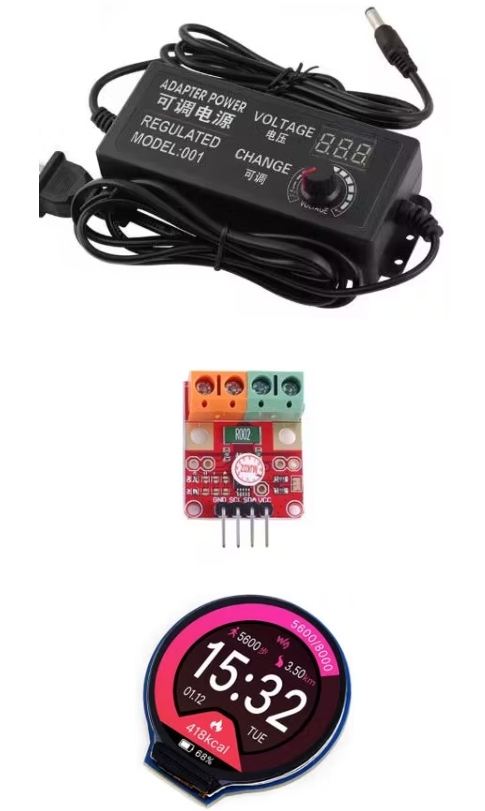

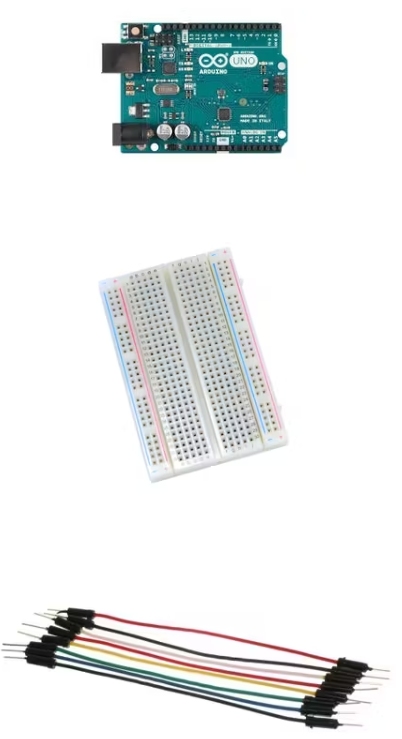

步驟1：你需要什么

?Arduino UNO(或任何其他Arduino或ESP)

?GC9A01 SPI顯示

?INA226直流電流和功率傳感器

?跳線

?電路試驗板

?電力供應

?Visuino程序

注意：如果您計劃在顯示器上使用大量圖形或更多傳感器/模塊，那么您可能需要一個具有更大內存的板，如Arduino UNO R4 WiFi

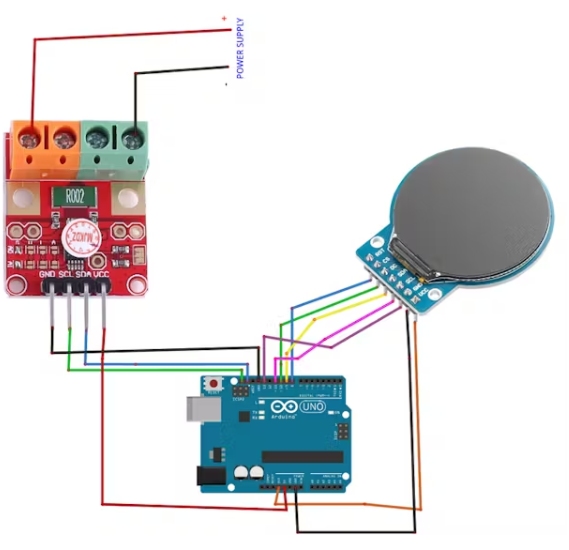

步驟2：電路

?連接GC9A01顯示引腳[VCC]至Arduino引腳[3.3V]

?連接GC9A01顯示引腳與Arduino引腳

?連接GC9A01顯示引腳[SCL]到Arduino引腳[13]

?連接GC9A01顯示引腳[SDA]到Arduino引腳[11]

?連接GC9A01顯示引腳[DC]到Arduino引腳[9]

?連接GC9A01顯示引腳[CS]到Arduino引腳[10]

?連接GC9A01顯示引腳[RST]到Arduino引腳[8]

?連接INA226引腳到Arduino引腳

?連接INA226引腳[SDA]到Arduino引腳[SDA]

?連接INA226引腳[VCC]到Arduino引腳[5v]

?連接INA226引腳到Arduino引腳

?將電源(或任何要監控的電壓源)正引腳(+)連接到INA226模塊引腳(V+)

?將電源(或任何要監控的電壓源)負引腳(-)連接到INA226模塊引腳(V-)

步驟3：在Visuino中添加和設置組件

?添加INA226組件

?添加“地圖范圍模擬”組件

?添加“模擬到整數”組件

?增加“整數多源”組件

?增加“GC9A01 SPI”組件

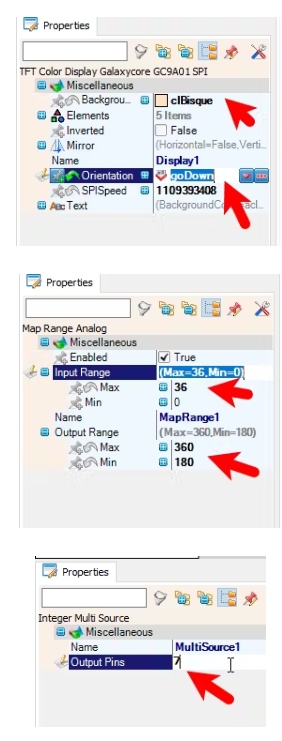

?選擇“MapRange1”，在屬性窗口中設置“輸入范圍”> Max為36，“輸入范圍”> Min為0，“輸出范圍”> Max為360，“輸出范圍”> Min為180

注意：因?yàn)镮NA226可以測量0- 36v和顯示“0”在180度和范圍高達360度，我們使用地圖范圍模擬轉換值從0-36到180-360。

步驟4：在Visuino中設置顯示

選擇“Display1”，在屬性窗口中設置“Background Color”為clBisque，“Orientation”為goDown

步驟1：打開Display Configuration

?雙擊圖中的Display1組件。

?這將打開Elements窗口進行顯示。

步驟2：添加和配置圖形元素

?添加2X“繪制斜線”元素

?添加“Text Field”元素

?添加“繪制場景”元素

?添加“Text Field”元素

?添加“繪制橢圓”元素

繪制橢圓和文本字段。

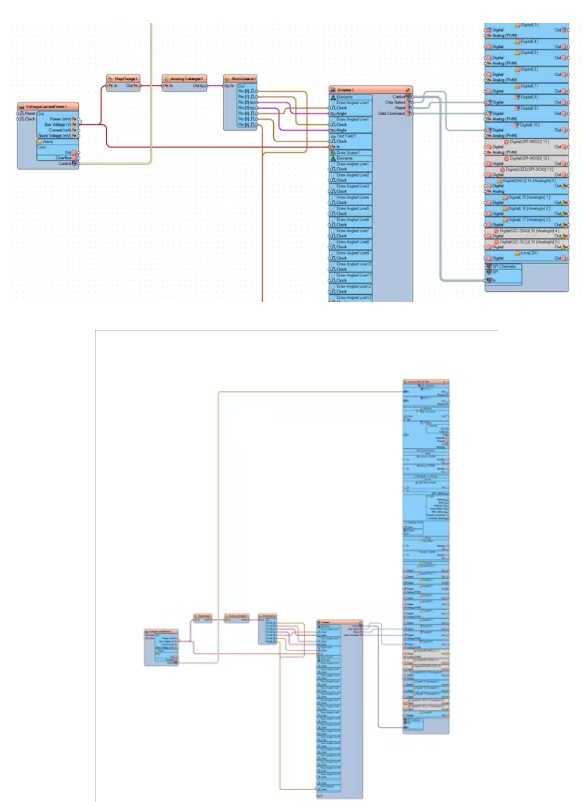

步驟5：在Visuino中連接組件

?VoltageCurrentPower1 (INA226傳感器)

?連接VoltageCurrentPower1引腳I2C [Control]到Arduino。通道[0]引腳[In]。

?連接VoltageCurrentPower1引腳[總線電壓(V)]到：

?文本字段1 pin [In]。

?MapRange1 pin [In]。

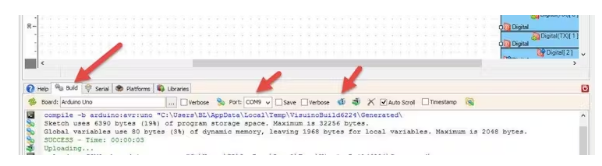

步驟6：生成、編譯和上傳代碼

在Visuino中，在底部單擊“Build”選項卡，確保選擇了正確的端口，然后單擊“Compile/Build and Upload”按鈕。

本文編譯自hackster.io
