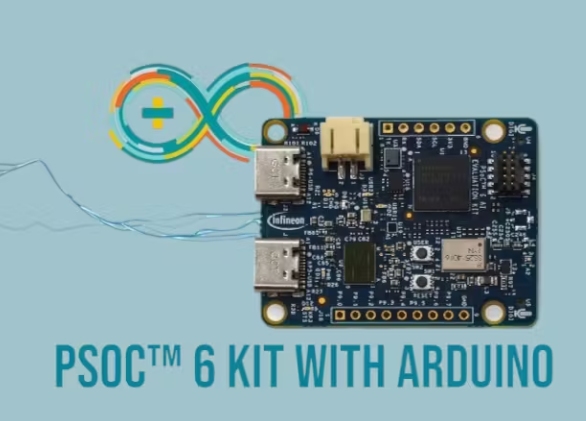

您是否曾經想要利用PSOC?6的強大功能而無需陡峭的學習曲線?現在你可以了!隨著PSOC?6在Arduino平臺上的可用性，新的可能性被解鎖。

使用Arduino IDE體驗PSOC?6的世界!

免責聲明

用于Arduino的PSOC?6正在進行中，但并非所有功能都可用!

硬件設置

將USB線連接到計算機，將Type-C線連接到主板調試器。所有PSOC?6板都配備了開發期間閃現/調試操作所需的板上調試器。

軟件安裝

我希望你已經安裝了Arduino IDE。如果沒有，請下載并安裝。我們建議使用Arduino IDE 2.0或更高版本。

下一步是在Arduino IDE中安裝PSOC?6板。

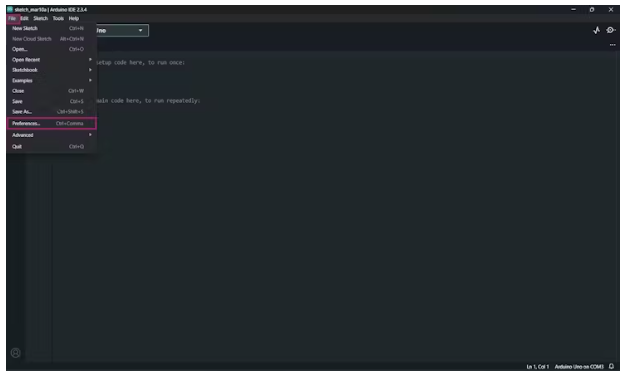

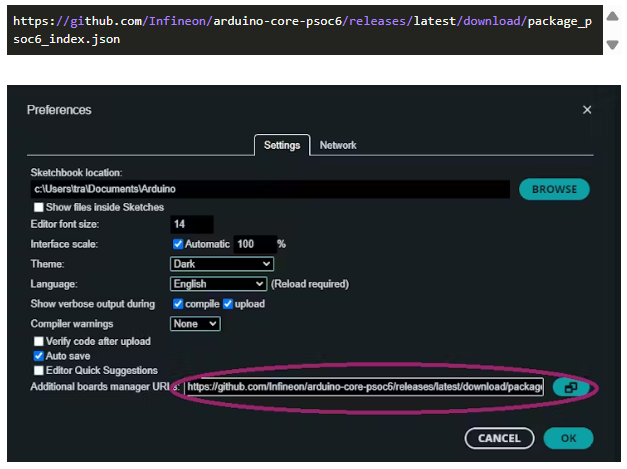

將以下URL粘貼到File b> Preferences下的附加板管理器URL輸入字段中，以將英飛凌的PSOC?6微控制器板添加到Arduino IDE：

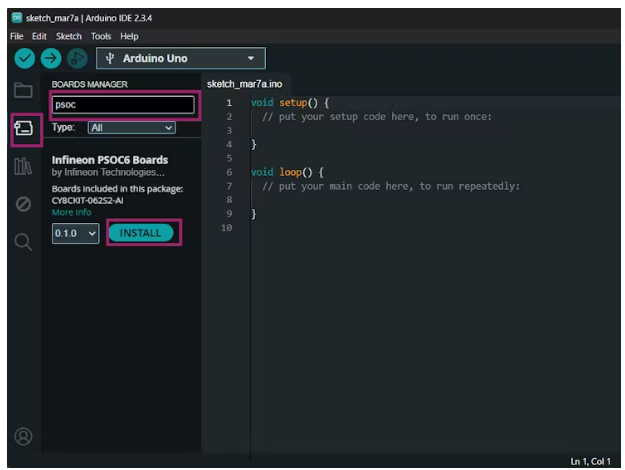

安裝單板，在Tools > board > Boards Manager…中搜索“PSOC6”?，F(xiàn)在您可以安裝英飛凌PSOC?6微控制器板。單擊Install將電路板添加到Arduino IDE中。這可能需要2分鐘。

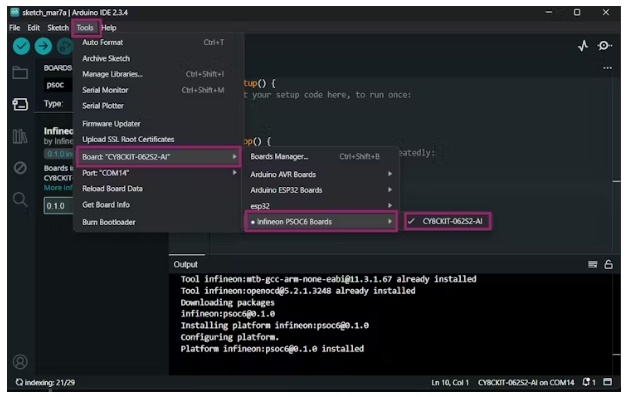

在Tools > Board >英飛凌PSOC6 boards的板列表中，您現在可以找到支持的PSOC?6微控制器板。選擇CY8CKIT-062S2-AI板：

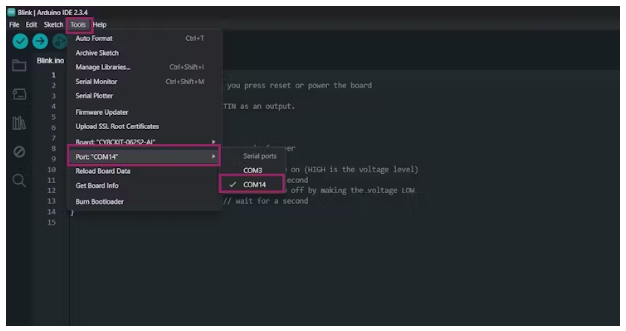

通過選擇Tools >端口選擇與PSOC?6板對應的串行端口：

首先，讓我們創建一個簡單而令人興奮的項目-閃爍板載LED!

進入> Examples > Basics > Blink文件：

這將讓我們開始控制LED。你準備好嘗試一下了嗎?

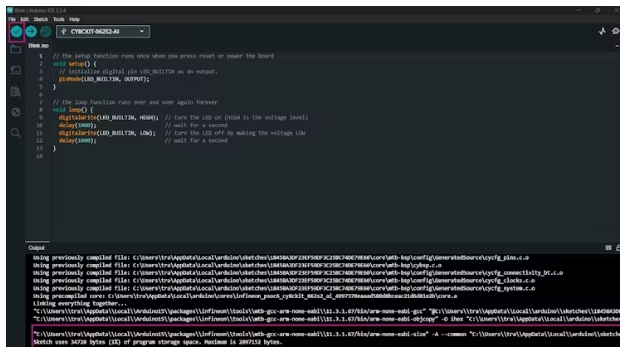

單擊驗證(或編譯)按鈕，通常由一個復選標記圖標表示，位于Arduino IDE窗口的左上角。這將編譯代碼并檢查任何錯誤。讓我們開始吧!

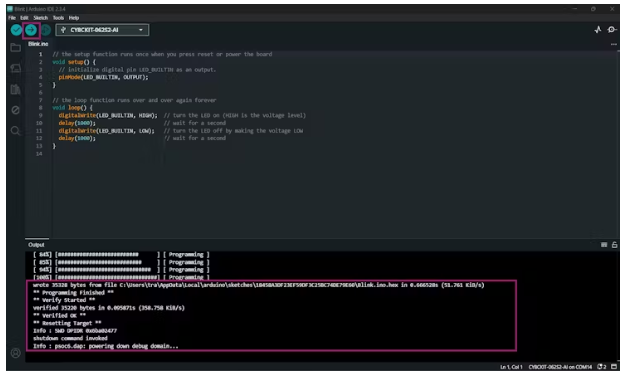

編譯成功后，單擊上傳圖標。這將上傳編譯后的代碼到您的板和閃爍它與閃爍LED程序。

等待上傳過程完成，然后…瞧!您的板的板載LED現在應該開始閃爍!

獎勵：讓機載數字壓力傳感器運行

你想現在就動手嗎?

準備好探索英飛凌的XENSIV?數字壓力傳感器了嗎?好吧，很高興這個已經包含在您的PSOC?6 AI套件中!

我們將深入研究讀取溫度和壓力數據的示例。聽起來很酷，對吧?讓我們按照步驟并將傳感器帶入生活。

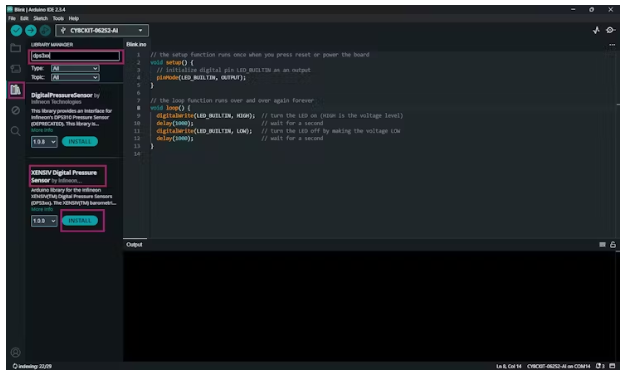

轉到庫管理器，搜索dps3xx庫，您將從搜索結果中找到XENSIV數字壓力傳感器庫。單擊install按鈕將庫添加到IDE中。您離使用壓力傳感器更近了一步!

一旦庫被安裝，你必須做一個臨時的黑客[推薦]?來禁用SPI庫，因?yàn)檫@還沒有在這個板上完成。轉到安裝庫的位置(通常在用戶>“用戶名”> Documents > Arduino > Libraries > XENSIV_Digital_Pressure_Sensor中找到)并打開src文件夾。找到并打開DpsClass.h文件。

在#define DPSCLASS_H_INCLUDED后面添加下面一行代碼并保存。這個臨時hack將禁用SPI庫包含，允許您繼續進行設置。

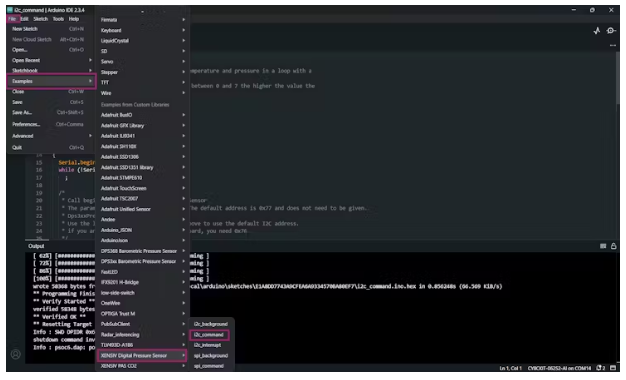

現在讓我們?cè)L問示例代碼。為此，請轉到文件>示例> XENSIV數字壓力傳感器> i2c_command。這個示例代碼將幫助您開始從傳感器讀取溫度和壓力數據。

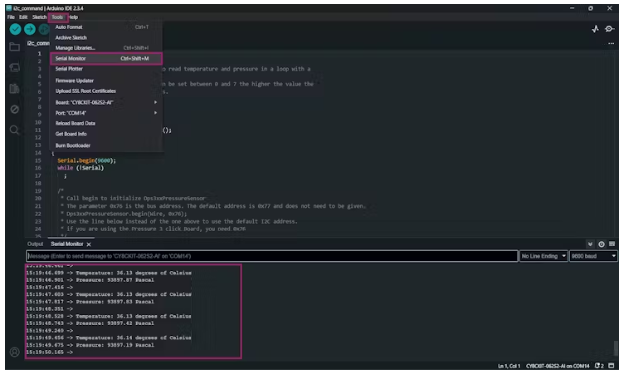

編譯并上傳示例。上傳后，從Tools選項卡打開Serial Monitor。

在串行監視器中，您應該開始看到來自DPS368氣壓傳感器的溫度和壓力讀數!

本文編譯自hackster.io
