構建一個便攜式顯示器
大家好,歡迎回來。
這是便攜式顯示版本2,我以前的便攜式顯示項目的升級版本。
為了使這款顯示器便于攜帶和使用,我們使用了一個7英寸的液晶面板,配有定制設計的外殼和集成電源電路,可以對內部的鋰電池進行充電和放電。
版本2的LCD面板更薄,整體設計更薄,只有19mm,這使得我們的設計比之前的版本要薄得多,之前的版本超過30mm。
在這里,我們首先安排一個更薄的LCD面板,只有6毫米厚,并通過FPC電纜連接到HDMI板。由于顯示屏更薄,即使在設備中加入了電池組和充電電路,我們也能夠縮小設計的尺寸。
由于它的尺寸,我們可以把它放在包里,作為筆記本電腦或單板電腦(比如樹莓派)的第二臺顯示器。
本文將介紹該顯示的整個構建過程,因此讓我們從構建開始。
材料要求
以下是本次建造所需的材料:
?定制PCB
?7英寸LCD HDMI顯示
?3D打印部件
?IP5306電源管理IC
?10uF 1206電容器
?C型端口
?垂直按鈕
?LED 0603綠色
?1uH電感SMD
3D設計

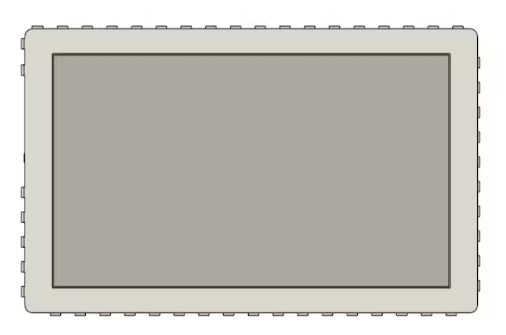

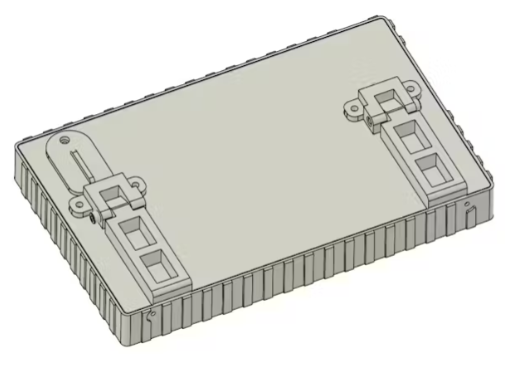

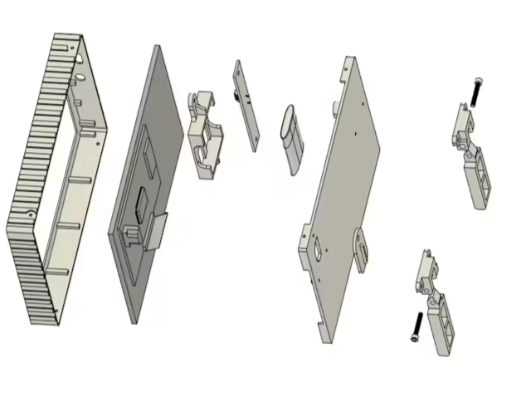

對于這個項目的設計,我們首先為我們編輯的超薄顯示面板創建模型。根據顯示器的大小,我們制作了外殼,它分為兩部分:前機身,用于固定屏幕;蓋子部分,作為外殼的蓋子,從內部容納電路和電池,以及從外部定制的傾斜支架。
蓋子部分通過4顆M2螺釘與前部連接,分別位于前部的頂部和底部。
在背面,我們還設計了一個傾斜支架,它由兩部分組成:支架和傾斜支架,傾斜支架用M2.5螺母和螺栓安裝在支架上。我們的最大傾斜度是35度,傾斜支架不能超過這個限度。我們安裝了兩個傾斜支架來保持顯示器支架的穩定。
前部分,傾斜支架,支架,和電池支架都是用透明PLA使用0.6毫米噴嘴印刷。蓋子用橙色PLA打印。
電路
在這里,我們重用了這個項目版本1中使用的電路。

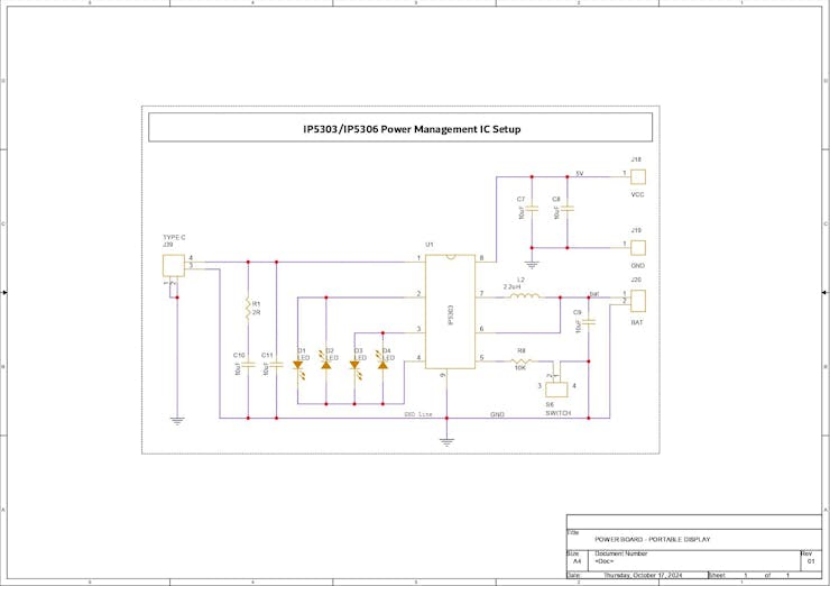

我們使用IP5306電源管理IC,它從3.7V鋰離子電池中獲得一致的5V/2A。其高切和低切特性可防止電池過充和過放。
我們使用的充電端口是連接到IC充電端口的C型通孔端口。除了充電端口和GND,我們還包括一個10uF濾波電容器和一個10uF電容器組合與一個20hm電阻。
此外,四個LED -這將作為電池充滿指示LED -被添加到IC的LED端口。
為了打開和關閉這個設備,增加了一個按鈕。
此外,我們?cè)贗C和GND輸出上增加了兩個額外的濾波電容器。
在原理圖完成后,我們使用Cad模型的布局和測量來構建電路。我們還按照型號的說明放置C型端口,開關和兩個安裝孔。
Seeed Studio Fusion

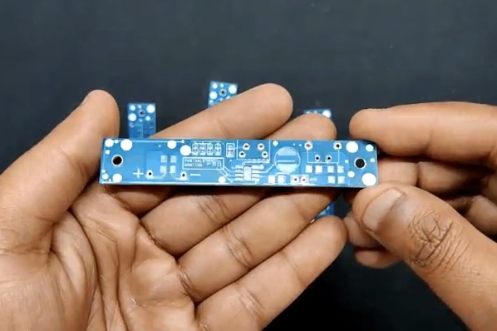

在完成PCB的Gerber數據后,我們將文件上傳到Seeed Fusion的網站,并訂購了藍色阻焊板的PCB。
pcb在一周內就收到了,考慮到比率,它們的質量是超級好的,這也是相當?shù)偷摹?
Seeed Fusion PCB服務為PCB制造和PCB組裝提供一站式原型設計,因此,他們?cè)?個工作日內生產出高質量的PCB和快速交鑰匙PCB。
Seeed Studio Fusion PCB組裝服務負責整個制造過程,從Seeed Studio FusionAgile制造和硬件定制到零件采購,組裝和測試服務,因此您可以確保他們獲得高質量的產品。
在衡量市場興趣并驗證工作原型之后,Seeed Propagate Service可以通過專業指導和強大的連接網絡幫助您將產品推向市場。
薄顯示
在這個構建中使用的顯示器是與第一個項目中使用的相同的7英寸LCD顯示器。但是,如果是這樣的話,為什么我們正在使用的顯示器看起來相當薄呢?這是因?yàn)槲覀円瞥怂懈郊釉趯?shí)際LCD面板上的不必要的東西,這些東西是LCD面板從底部粘在上面的支撐PCB,以及LCD面板的玻璃觸摸面板層,這也被移除了,導致面板更薄。
這樣做會使編輯工作變得非常困難,因?yàn)閯h除原本在產品上的東西是有目的的;如果移除,可能會因?yàn)橐瞥a(chǎn)生一些問題;然而,在我們的案例中,觸摸面板是空閑的,支持LCD的PCB只是簡單地增加了面板的強度和支撐;我們?cè)O(shè)計的外殼將提供必要的支撐和強度。
PCB組裝工藝

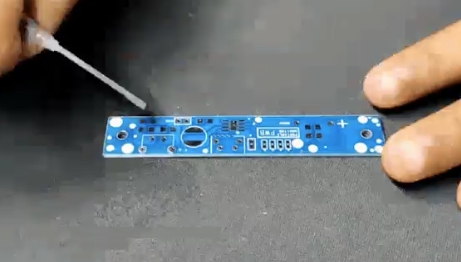

?利用焊錫膏點膠注射器,我們將焊錫膏涂抹到每個元件焊盤上,開始主電路組裝過程。在這里,我們使用Sn/Pb 63/37錫膏,其熔化溫度為190℃。
?接下來,我們挑選每個SMD組件并將它們放置在正確的位置。
?當整個電路被設置在回流熱板上時,所有的組件都被永久地綁定到它們的焊盤上,回流熱板將PCB加熱到錫膏熔化溫度。
?接下來,我們將每個THT組件(包括Type C端口、垂直按鈕和CON2 JST連接器)定位到適當?shù)奈恢谩?
?然后使用烙鐵從電路板的底部焊接每個THT組件的焊盤。
電源

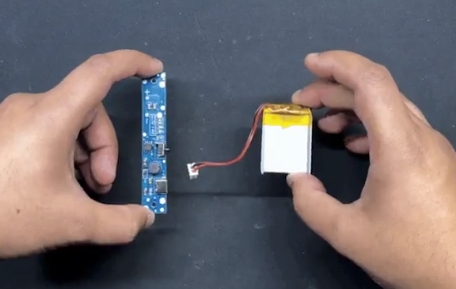

這個項目的電源是一個1000mAh的鋰電池,它將為我們的顯示器供電。使用烙鐵,我們將電路的正極和負極焊接到電池連接器上。
通過按下垂直按鈕,電路開始工作,并在電路輸出處提供穩定的5V電壓。
顯示和電源電路組裝

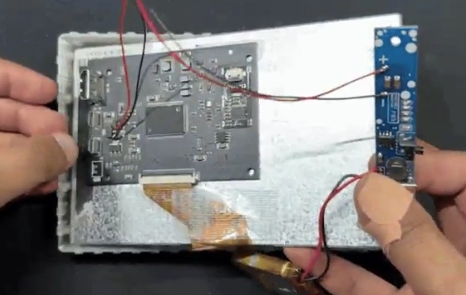

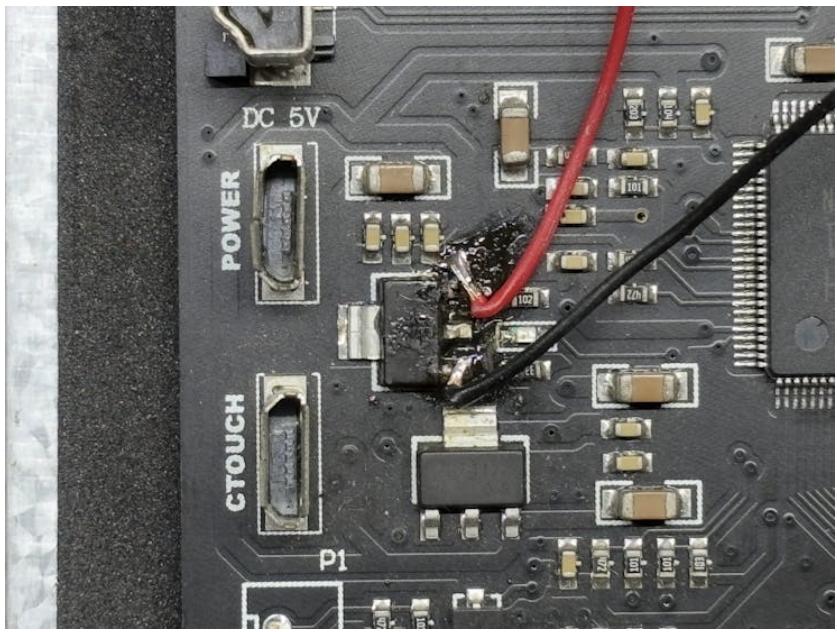

顯示器的驅動電路不提供5V輸出為面板供電。這很有挑戰性,但我們通過將USB電纜連接到Power Micro USB端口來解決這個問題,然后使用萬用表在連續性檢查模式下發現5V引腳連接到穩壓器的in端口。
我們?cè)诜€(wěn)壓器的IN端口和5V電源電路之間焊接了一根連接線。地連接到穩壓器的地端。
當我們?cè)诤附雍蠼油娐窌r(shí),屏幕亮起,表明我們的設置是可操作的。
框架裝配流程
我們通過將顯示器放置在框架外殼內的適當位置開始框架組裝過程。
我們用熱熔膠固定顯示器。熱熔膠將保持顯示器完好無損,所以它適用于所有四個角落,包括角落之間的中點。
LID和電源電路組裝

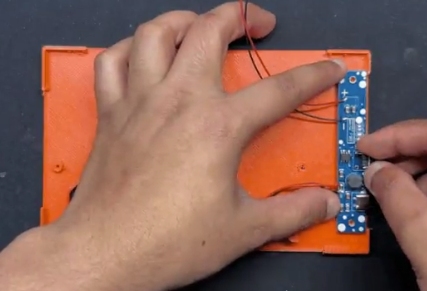

蓋子組裝開始時,電源電路被放置在兩個螺絲上,然后用兩個M2螺絲固定。
然后使用電池支架將電池固定在蓋子內。我們使用M2螺絲固定電池座和蓋子。
總裝

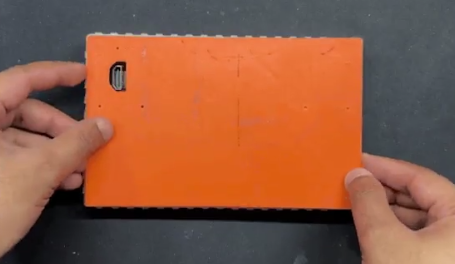

最后的組裝開始于將蓋子部分滑動到前外殼的背面,然后用M2螺釘從頂部和底部固定。
接下來,我們安裝并鎖定HDMI蓋在蓋子部分的開口上,這是為了訪問HDMI端口而設計的。
我們使用兩個M2.5螺母和螺栓將支架和支架固定在一起。
然后,我們將支架支架組裝在顯示器的背面,并用LID組件擰緊它們,每個支架使用兩個M3螺釘。
裝配工作現已完成。
結果

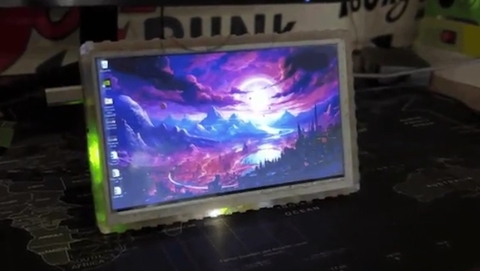

這個項目的高潮是一個時尚和功能齊全的7英寸便攜式顯示器,它結合了便利性和多功能性。該顯示器背面有一個HDMI接口,可以無縫連接各種設備,是工作和休閑的理想伴侶。
集成的電池組確保無線操作,增加了顯示器的便攜性和易用性。無論您是旅行,演講,或只是尋找第二個屏幕,這款便攜式顯示器提供了一個可靠和高效的解決方案。
我們測試了這款顯示器,將它連接到筆記本電腦上,播放電影《龍珠超級兄弟》。視覺效果非常壯觀,正如預期的60赫茲刷新率的LCD面板。這款顯示器相當好用,由于體積小巧,它最適合作為筆記本電腦的輔助顯示器。
這種顯示器的第二個應用是在單板計算機上。我們將一個正在進行的項目(包括一個Raspberry Pi CM5板)連接到我們的便攜式顯示器上,它產生了一個出色的Pi顯示器。
總的來說,這個項目現在已經結束,不需要進一步修改。
