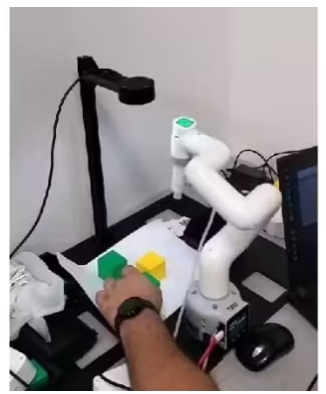

本案例設計了一個將計算機視覺與機器人控制相結合，與機械臂玩井字游戲的項目。

該項目由Karteek Menda創建，他在Github、YouTube和Medium上開源并發布了相關內容。

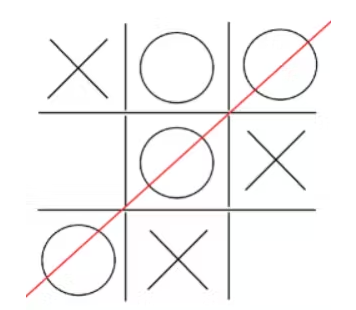

井字游戲是一種經典的雙人游戲，玩家輪流在3×3網格上做標記。在水平、垂直或?qū)蔷€(xiàn)上成功放置3個標記的玩家獲勝。

在這個項目中，我們將構建一個簡單的人機對抗機器人系統。

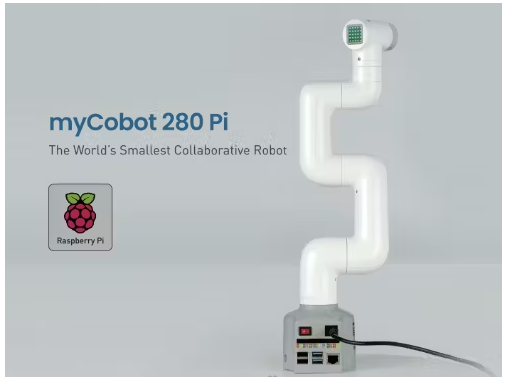

myCobot 280 Pi

由大象機器人公司開發的myCobot 280系列代表了一系列6自由度協作機器人手臂，主要用于研究，教育，科學和技術應用。mybot 280 Pi，配備樹莓派作為其控制板，設計為用戶友好，易于初學者學習和使用。

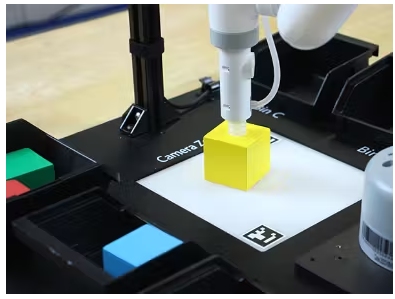

AI Kit 2023

AI Kit 2023包括一套教育設備，如攝像頭、鋁型材和木塊。附帶的視覺定位代碼可在gibook教程中獲得，允許用戶直接訪問它。這使用戶能夠快速學習計算機視覺識別和機器人控制，同時促進二次開發。

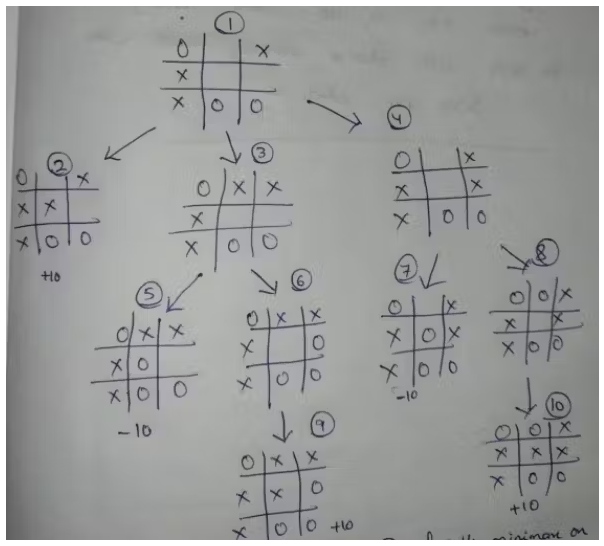

極大極小算法

極大極小算法是一種常用于雙人回合制博弈的決策算法。極大極小算法的主要目標是考慮所有可能的走法及其潛在結果，確定棋手的最佳走法。

以下是對極大極小算法工作原理的簡化解釋?zhuān)?

1. 評估功能：根據玩家位置的優勢或劣勢為每個可能的移動分配一個值，而負值可能意味著劣勢。

2. 遞歸搜索：在決策樹中探索未來的移動，在最大化和最小化參與者之間交替進行。

3. 回溯：將值傳回樹，最大的玩家選擇最高值，最小的玩家選擇最低值。

4. 最優移動：樹的根表示初始游戲狀態，算法選擇具有最高值的子節點移動，假設兩個玩家都是最優的。

設置項目

1. 設置環境

PIP安裝openv -python

PIP安裝pymycobot

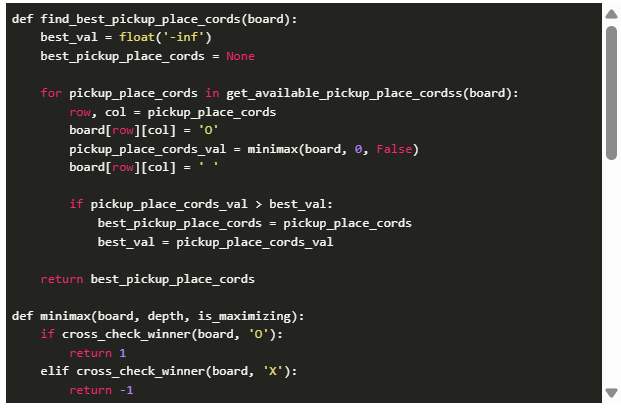

2. 設定游戲規則

3. 檢測ArUco定位

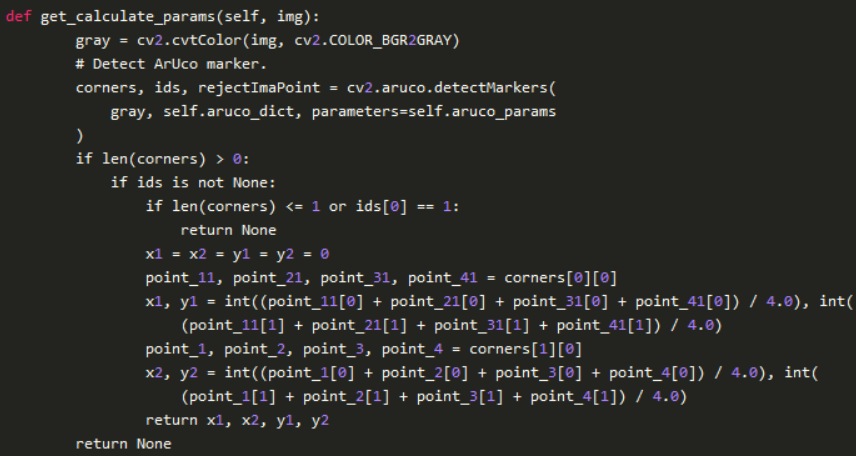

該函數識別圖像中的2個ArUco標記，并計算每個標記的中心坐標(X， Y)。然后返回得到的X和Y坐標以供進一步使用，例如坐標轉換、相機校準或機器人定位。

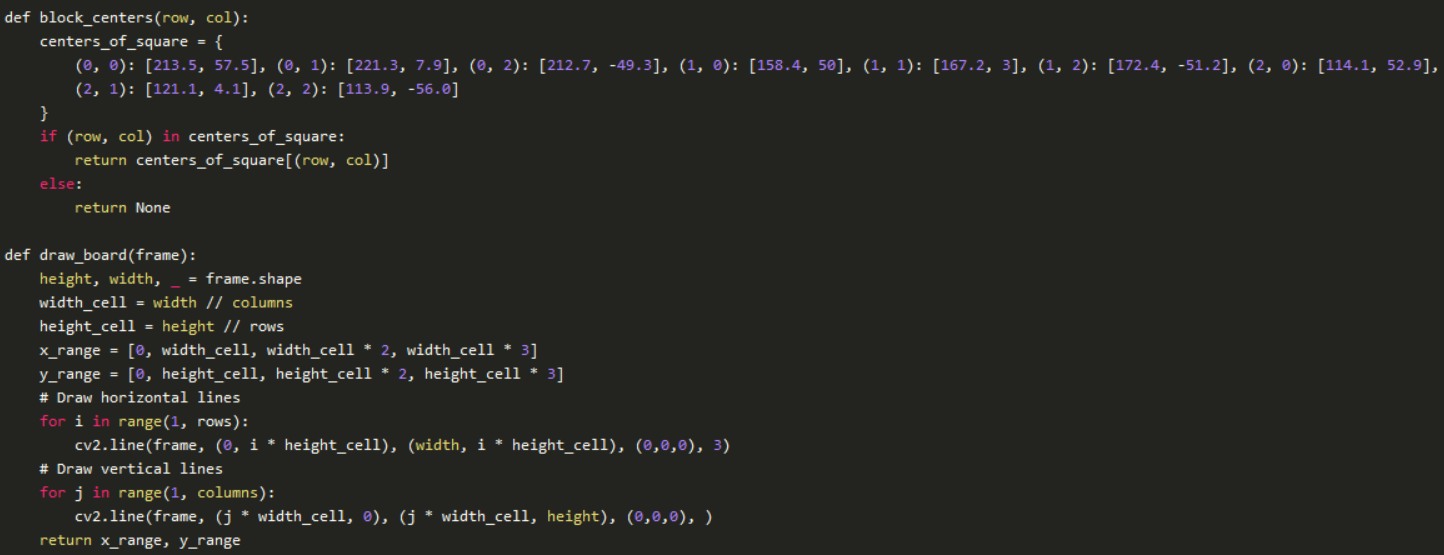

4. 繪制游戲板

5. 顏色檢測

這部分代碼通過HSV顏色規則區分背景和棋子，得到棋子的中心坐標。

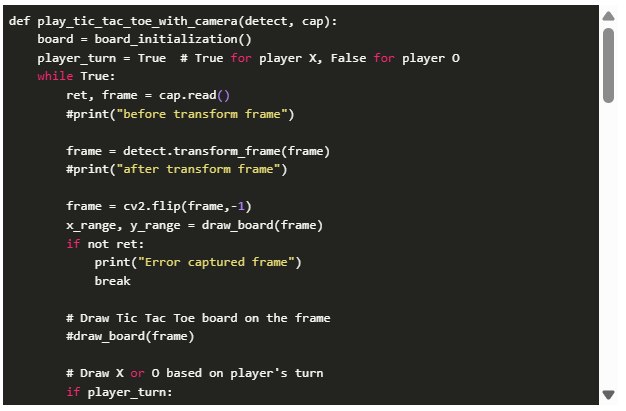

6. 與攝像頭集成

這部分代碼使用計算機視覺實現了一個實時井字游戲。這款游戲涉及人類玩家和AI。它與攝像機交互，處理幀以檢測移動，并相應地更新游戲板。

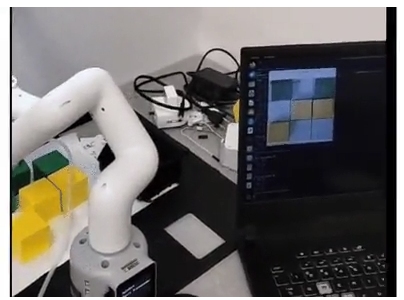

7、玩井字游戲

總結

本項目展示了如何利用機器人手臂myCobot 280 Pi構建一個人機對抗的項目，突出了其技術能力、互動樂趣和教育價值。

本文編譯自hackster.io
