在本文中，我想利用WLAN接口，為家庭網絡中的web服務器提供溫度和相對濕度。但是，我將使用物有所值的DHT20傳感器和帶有SH1106驅動IC的1.3英寸OLED，以盡量減少重復。

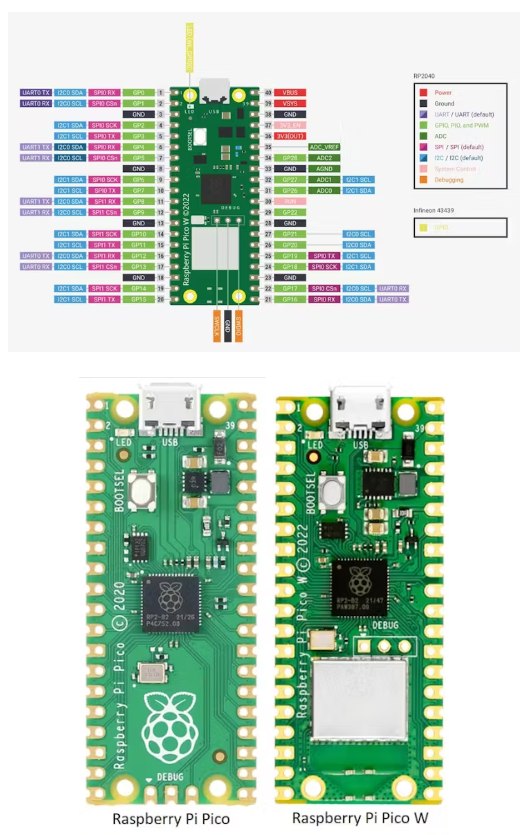

但首先是樹莓派Pico W的引腳圖，以及樹莓派Pico和Pico W的區別：

雖然外形尺寸和引腳(很大程度上)保持不變，但布局上的差異很明顯。這在WLAN芯片和用于DEBUG的三個空閑引腳上最為明顯，由于WLAN天線的緣故，它們現在位于芯片的中間。內置LED的連接器已經更換;稍后會詳細介紹。2.4 GHz無線局域網接口采用英飛凌CYW43439芯片。藍牙尚未實現;這需要固件更新，但近期不打算更新。

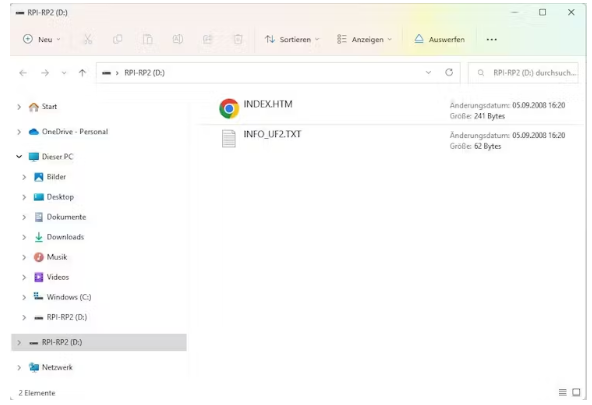

下載了擴展名為。uf2的最新文件后，Pico被插入計算機的USB端口，并按下BOOTSEL鍵;然后顯示為USB驅動器RPI-RP2;請看下圖。只需將下載的文件復制到目錄中。復制過程完成后，驅動器消失，并且在tony下將Pico W識別為虛擬COM端口。

對于那些還沒有安裝或更新的人。

目前截至2022年10月：thonny-4.0.1.exe

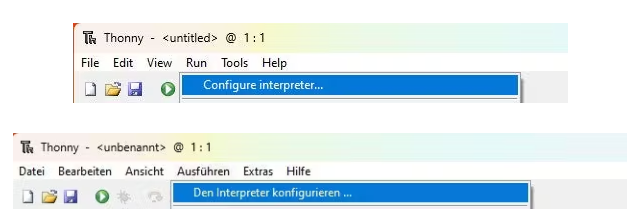

在Run/Execute選項卡下進行設置。

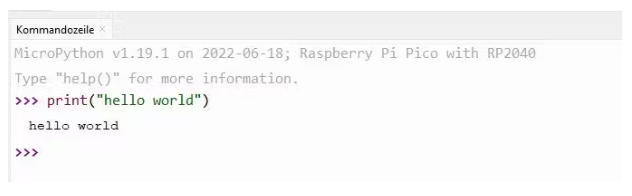

像往常一樣，我們首先在命令行(也稱為shell或REPL)中測試“hello world”。

物理計算中的“hello world”是閃爍的LED，我們的第二次嘗試：

在程序中，您可以看到上述內置LED的差異。使用簡單的Pico，這是通過引腳25控制的，引腳沒有連接到外部。使用Pico W， LED連接到無線芯片，并通過名稱“LED”進行尋址。

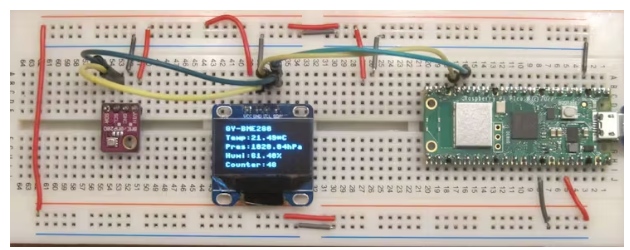

在一切解決之后，我想首先重建J?rn Weise的實驗裝置，然后使用另一個傳感器，以及另一個顯示器。

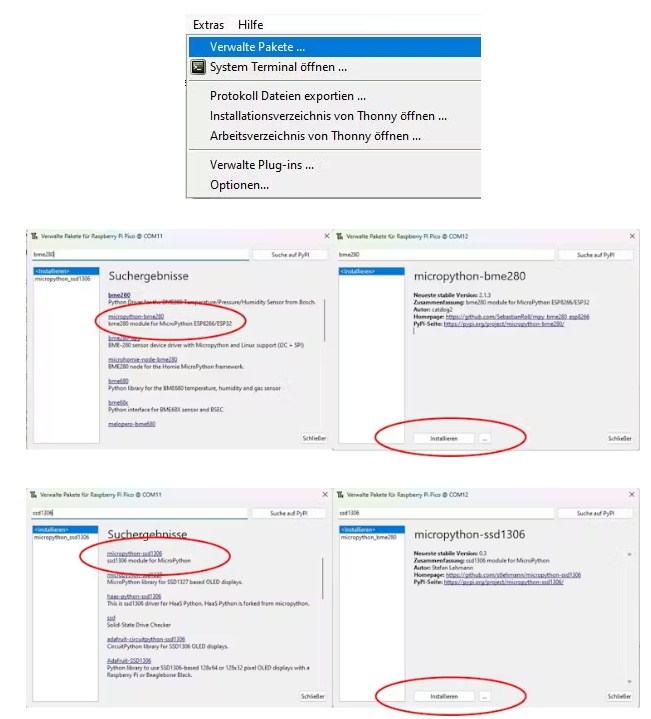

除了MicroPython模塊機和utime模塊bme280和ssd1306用于0.96英寸OLED。兩者都可以在PyPI上找到，點擊“附加”選項卡下的“管理軟件包…”并在搜索窗口中輸入術語。選擇時請注意名稱中的“micropython”字樣。

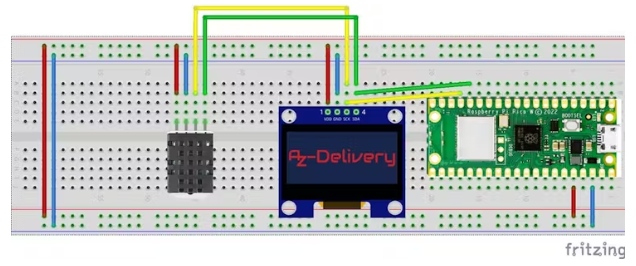

示意圖:

安裝成功，見圖：

現在我首先想把0.96英寸的顯示屏換成1.3英寸的OLED顯示屏。但是這個沒有驅動IC SSD1306，而是SH1106;PyPI上沒有MicroPython模塊。

該模塊實際上是為ESP8266編寫的，但工作良好。因此，下載ZIP文件，將其解壓為tony下的sh1106.py，并將其安裝在Pico W的lib目錄下。i2c示例程序中Pico W的唯一偏差是實例化期間的一個附加參數，i2c接口的編號：i2c= i2c (0, sda=sda, scl=scl, freq=400000)

當實例化顯示時，我必須插入rotate=180:oled = sh1106。SH1106_I2C(128, 64, i2c, None, 0x3c, rotate=180)

有了這個，它馬上就工作了。所以選擇DHT20，而不是昂貴的BME280。

我已經在2022年7月的一篇博客文章中使用了DHT20。有趣的是i2c接口，這個組合溫濕度傳感器與DHT11和DHT22不同。PyPI上也沒有為此提供MicroPython模塊。所以我再次在GitHub上搜索。

再次下載ZIP、解壓縮、dht20.py，用thony運行它，并將它保存在Pico W子目錄lib子目錄下。

下面是代碼中的主要新行：

在while循環中：

現在所缺少的就是把Pico W變成一個大氣數據的網絡服務器。在互聯網上進行研究。到目前為止失蹤了。但是樹莓派基金會有兩個例子程序，已經被其他博主復制了：一個簡單的web服務器，帶有文本顯示和通過內部網切換LED，可以在小冊子“用pico-w連接到互聯網”中找到。

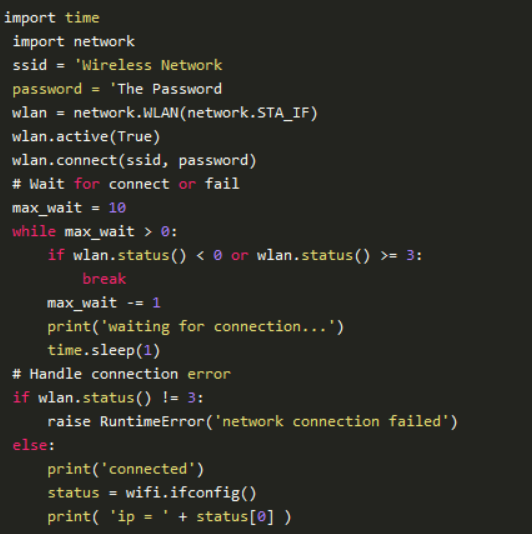

總是需要登錄到家庭WLAN的部分：

在隊列中

請輸入家庭網絡的SSID和密碼。

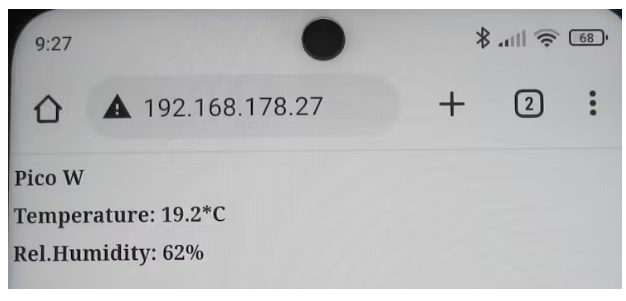

作為我項目的基礎，我使用示例程序進行文本輸出。在這里，我基本上必須增加第二行的字體大小，以便能夠在智能手機上閱讀文本，并將測量值作為字符串插入。測量值基于HTML行每10秒更新一次。最后我以這個名字創建了這個程序：main.py

在Pico W上，這個程序在Pico W通電時自動啟動。因此，對花園棚或儲藏室的監控很容易實現。

結論：與沒有WLAN的Pico相比，您只需花費不到兩歐元的額外費用，就可以獲得帶有Pico W的多功能微控制器，可以輕松地在家庭WLAN中注冊，因此適合許多自己的智能家居項目。我自己很快就會把它用在我最喜歡的機器人汽車項目上。我不認為會有什么困難;我會回來報告的。
