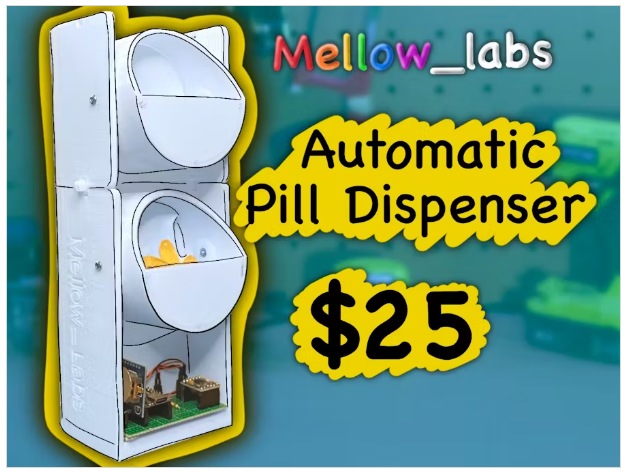

經過三年的工作，我終于完成了我的自動給藥機。我有時候很健忘。每次出門前，我都要提醒自己帶上錢包、手機、鑰匙和眼鏡，通常至少要提醒五次。在大多數情況下，我已經建立了常規和流程來幫助我處理它，當然，除了我的日常補品(你知道，多種維生素，ω - 3，以及類似的東西)。大約三年前，我終于決定解決這個問題，制作一個自動分配器。顧名思義，它分配我的日常補充在任何時候，我需要他們。

幾個月后，我得到了一個比較穩定的版本。最后，我對它的工作方式非常滿意，所以我把它放在架子上，讓它做了一段時間的工作，作為一種長期的可靠性測試。然后，在今年年初，我決定把這個項目推進到終點線。

如果你對自己制作藥丸分配器感興趣，我強烈建議你看這個教程，在那里我涵蓋了你需要的一切，并解釋了如何把它放在一起。然而，本文概述了我所做的更改以及為什么要這樣做。

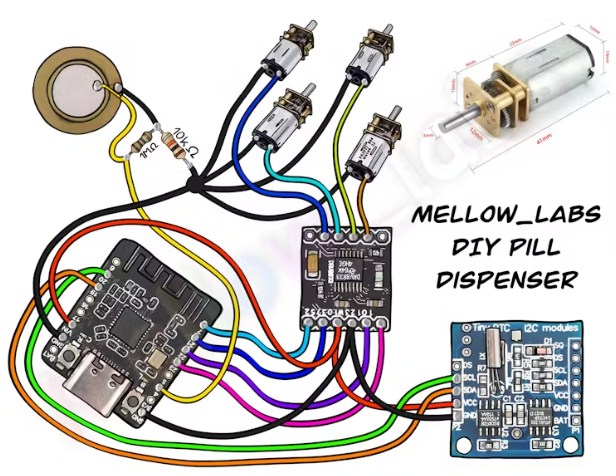

我做了一些改動，大部分是在項目的電子部門。

電機和電機驅動器

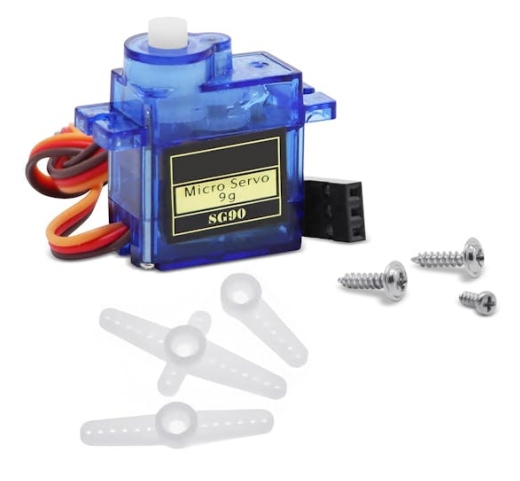

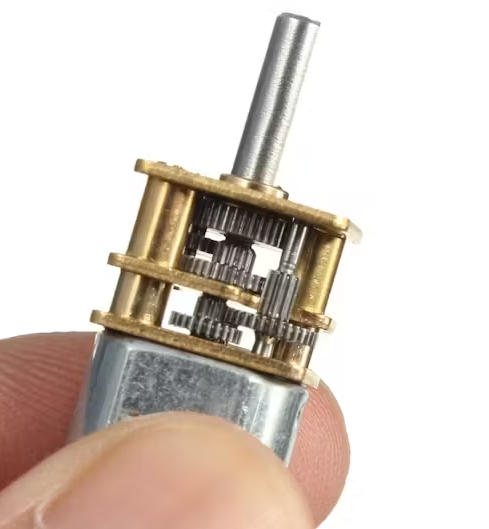

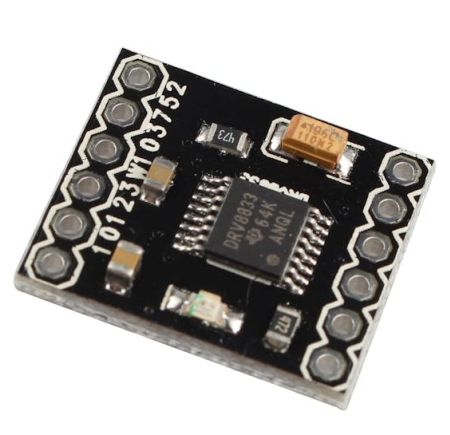

第一個重大變化是電機。在最初的設計中，我使用了帶有相當hack的工作方法的伺服電機，以使它們比設計的更遠，并且它們的可靠性有點混合。對于最新版本，我換成了N20微型減速電機，它做得非常好。它們更安靜、更可靠。不幸的是，引入直流電機需要增加直流電機驅動器。我選擇了一個DRV8833，一個h橋電機驅動器，設計用于在兩個方向上驅動兩個直流電機。然而，由于藥丸分配器只需要電機朝一個方向運行，我可以使用同一個驅動器來運行四個電機，這恰好是每個藥丸分配器單元支持的最大電機數量。多巧啊。

Pill-Detection傳感器

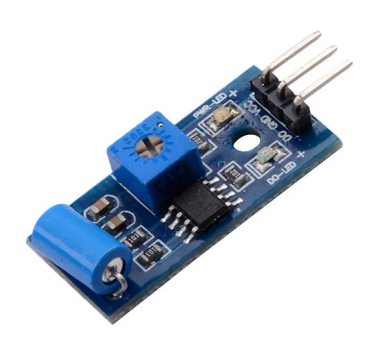

另一個重大的變化是傳感器可以檢測藥丸何時被分配。我最初使用了一個非常便宜的、現成的振動傳感器，它完成了工作，但我必須推動設計，使傳感器盡可能靠近藥丸掉落的區域，即使這樣，它對較小的藥丸也不是特別可靠。在網上搜索之后，我終于找到了壓電振動傳感器。它們非常薄，我可以把它們直接裝在裝藥片的杯子下面，在我的測試中，它們可靠地檢測出直徑為5?毫米的藥片(比標準的布洛芬和撲熱息痛藥片小)。最重要的是，由于壓電傳感器使用模擬輸入引腳，因此使其正常工作所需的唯一其他組件是兩個電阻。

實時時鐘

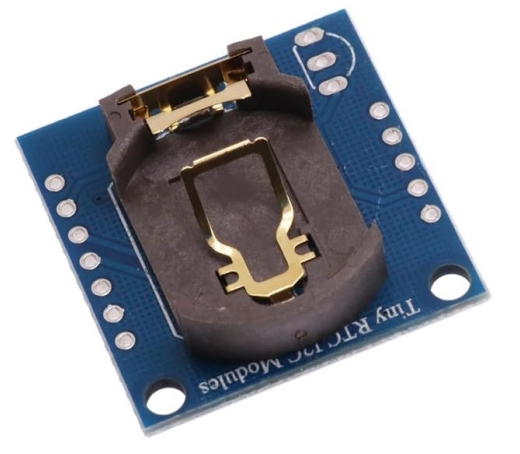

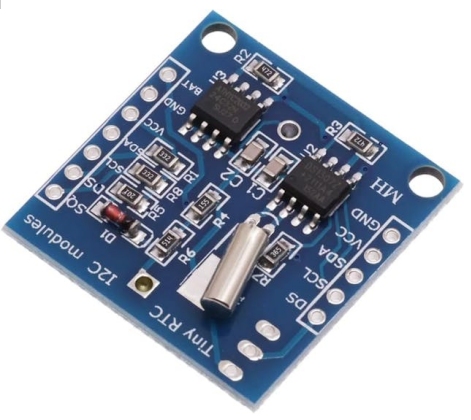

電子部門的最后一個重大變化是增加了一個實時時鐘。我最初的版本只是使用NTP協議從網絡獲取時間;然而，它最終向網絡發送垃圾郵件，因為我至少每分鐘請求一次時間。通過添加RTC，我只需要設置一次時間，然后再也不需要查詢網絡，這意味著在設置之后可以脫機運行整個系統。

Web調度界面

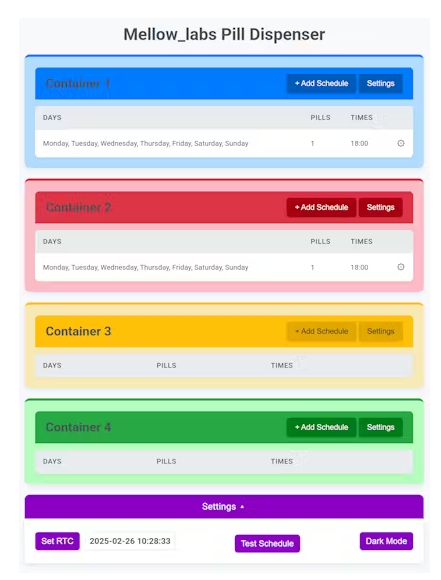

最后一個大的改變，可能也是我花了最長時間來實現的，就是增加一個便于調度的web界面。在整個項目中，藥丸分配器的設置是硬編碼的，這對大多數愛好者來說是可以接受的。那些給視頻發郵件、發信息和評論的人知道如何把東西放在一起，但不知道如何編寫程序。所以我終于強迫自己把它做好了。信不信由你，這并不像看起來那么難，尤其是現在AI已經和它的編程能力一樣好了。整個過程只花了幾天時間就達到了拋光狀態，我甚至添加了一個黑暗模式。

簡單的設置

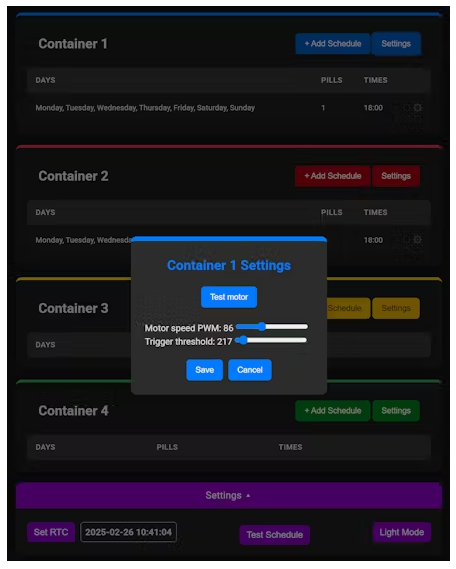

現在，設置藥丸分配器就像組裝電子設備一樣簡單，把腳本上傳到Arduino上，然后瀏覽到終端顯示的IP地址。從那里，你可以配置一切，從RTC和電機速度檢測閾值到何時分配藥片的時間表。

代碼中仍然缺少一些我希望最終添加的特性。目前，藥丸分配器無法知道料斗里有多少藥丸;如果沒電了，電機就會一直旋轉下去。我計劃增加藥丸的數量，每次分配藥丸都會減少。

本文編譯自hackster.io
