在這個項目中，我將向您展示如何構建一個用于3D掃描的電動轉臺。這個DIY項目由三個主要部分組成：頂板、中央齒輪驅動板和底座。頂板保持靜止，作為放置待掃描物體的平臺。

在設計的核心，中間板的特點是一個內部齒輪機構，隱藏在視線之外，這是由一個步進電機驅動。這個齒輪板旋轉360度，包括一個安裝點，用于附加一個外部3d打印的手機支架。這使得智能手機可以在保持固定距離的情況下圍繞物體平滑旋轉。

底板提供結構支撐，容納所有必要的部件。頂、底板固定在一起，中間齒輪盤獨立旋轉。為了確保運動平穩，系統用四個滾珠軸承加固。

掃描時，我使用了一款基于ios的應用程序，但用戶可以選擇任何適合自己需求的軟件。這個項目的主要目標是演示逐步建立一個電動轉臺的3D掃描過程。我們開始吧!

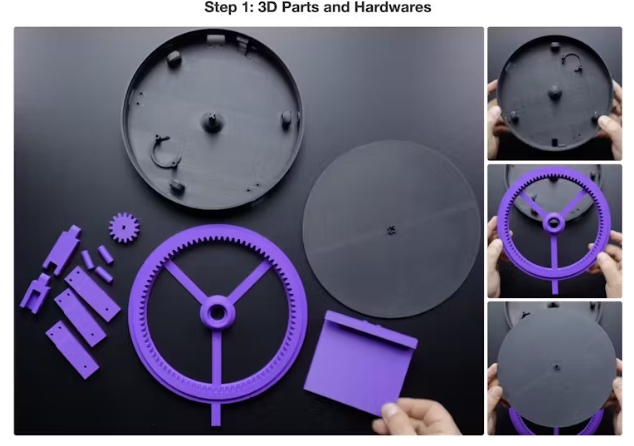

這個項目由三個主要的3d打印部分組成。第一部分為底座，包括三個軸承槽、一個步進電機座、三個側面安裝支腿槽和一個電源開關槽。

第二部分是齒輪盤。它在中心有一個軸承槽，是唯一負責旋轉的運動部件。在它的一側，有一個安裝點，用于連接手機座。

第三部分為頂板，放置待掃描物體。這塊是直接從它的中心固定到底板，確保兩者保持完全靜止。

此外，該項目還包括一個連接到步進電機的小齒輪，三個固定軸承的引腳和三個安裝腿。此外，手機還配有加長臂和固定板。

如果你沒有3D打印機，你可以使用PCBWay的3D打印服務來獲得這些零件。STL文件是免費的。

在硬件方面，需要四個608 ZZ軸承來確保更平穩的旋轉。需要一些螺栓和螺母來固定步進電機和手機支架。最后，將使用流行的28BYJ-48愛好步進電機。

我們將在接下來的步驟中介紹電子元件。現在，讓我們開始建立固定軸承的基礎。

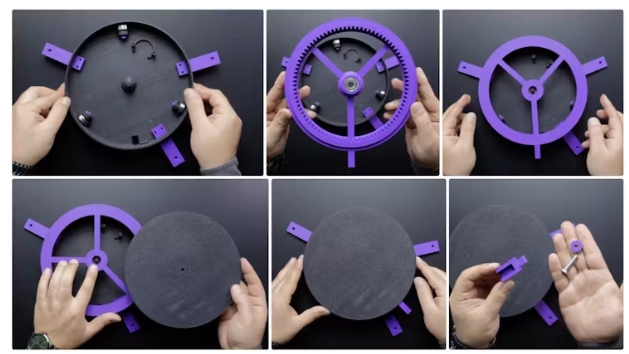

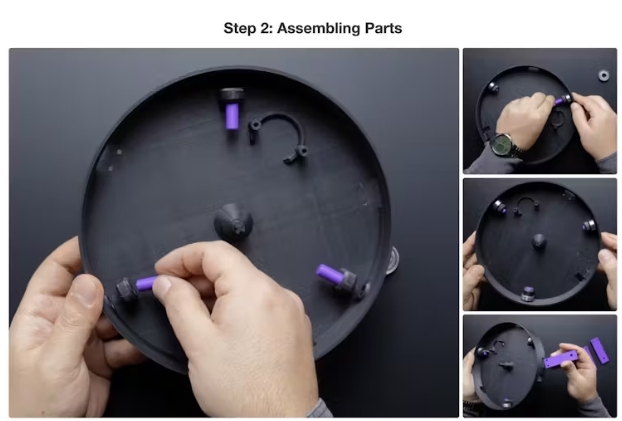

?將引腳插入底座的引腳槽中，但不要完全插入。

?然后將軸承插入軸承殼，并將銷完全壓入槽中。

?然后將3英尺的碎片插入基座的腳槽中。它足夠緊，但如果你愿意，你可以用M3螺栓固定它。

?取齒輪部件，將一個軸承壓入齒輪部件中心的軸承槽內。

?將齒輪部分放在基座部分的頂部。

?放置頂板，使頂板部分的母槽與底座中心的公槽相匹配。

?最后，插入手機支架臂和支架，用M5螺栓和螺母固定。

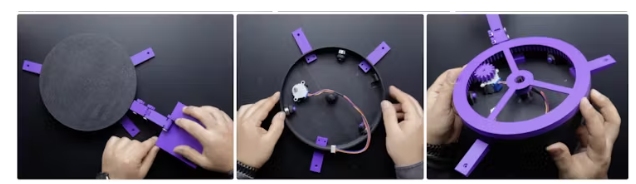

完成了所有3D部件的裝配。手動將中間層齒輪部分轉動幾圈，若轉動平穩，拆下頂板和齒輪部分，將步進電機放入槽內，用M3螺栓固定。然后插入步進電機齒輪。這是所有!現在讓我們進入電子步驟。

在電子方面，該項目使用ESP8266開發板，允許在需要時無線控制轉臺。對于步進電機驅動器，使用流行的ULN2003。需要一個面包板和幾根跳線來建立電路。

為了給系統供電，將使用一個9伏的適配器，以及一些電容器和一個電壓調節器，為開發板提供5伏的電壓。一個電路圖已經分享，以幫助您建立面包板設置。但是，將面包板放置在底座內可能會干擾旋轉齒輪，并且松動的電線可能導致斷開或短路。

出于這個原因，將使用自定義PCB代替。先前設計的PCB非常適合這個項目。PCB上的電源連接器已經更新，最新的版本現在可以在PCBWay項目頁面上找到。

現在，收集必要的組件和焊接工具——讓我們開始焊接吧!

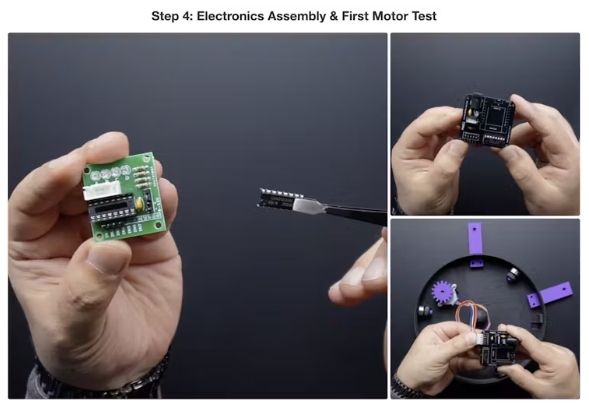

如果PCB的焊接過程完成，將步進電機驅動芯片插入板中。確保正確對齊-芯片上的缺口應該與PCB上的缺口匹配。

接下來，將PCB放在基板上并連接步進電機。現在，是時候設置電源連接了。一個2針的開關用于接通和關閉電路，但這是可選的——你也可以直接連接電源適配器。

由于該項目使用較舊的PCB版本，因此將使用桶頂連接。然而，更新的PCB版本包括一個2針端子塊，更容易布線。將電源線剪成合適的長度，連接到開關上，并焊接固定。為了防止短路，我使用了電工膠帶，但為了更安全的連接，建議使用熱縮管。

一旦電路設置好，我們就可以開始編程了。打開提供的源代碼，并根據您的電機連接更新引腳號碼。這是一個簡單的代碼，使步進電機在一個方向上旋轉。將代碼上傳到電路板后，將其插入PCB板并上電。

在第一次測試中，馬達熄火并發出一些噪音。如果發生這種情況，請嘗試反轉電機連接。您可以更改代碼中的引腳序列或簡單地翻轉電機連接器。

現在它工作了!馬達運轉平穩。接下來，把齒輪板在中心。如果旋轉仍然是平穩的，附加頂板以及。

正如你所看到的，轉盤現在功能齊全，旋轉起來毫不費力。在下一步中，我們將探索應用程序端。

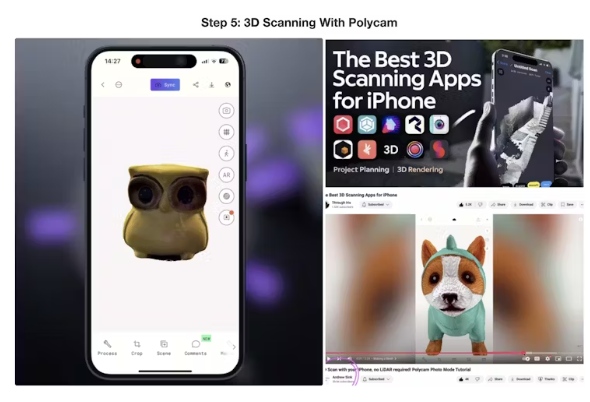

在研究iPhone的3D掃描應用程序時，我在YouTube頻道Through Iris上看到了一個很棒的視頻。這個視頻回顧了多個應用程序，對于這個項目，我選擇了Polycam。由于這個項目的主要焦點是電動轉盤，我將只介紹應用程序的基本使用。如果你也想使用Polycam，我建議你在YouTube上觀看Andrew Sink的一步一步的指南。

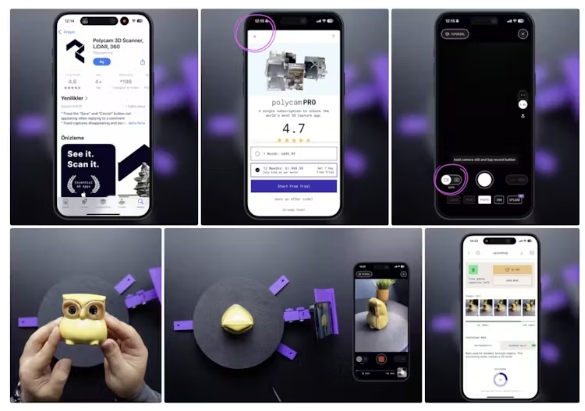

下載應用程序后，您可以關閉訂閱頁面，繼續免費測試。在掃描界面中，您將發現兩種捕獲模式。在手動模式下，每次拍攝你都需要按下快門按鈕，而在自動模式下，你只需要在掃描開始和結束時按下錄制按鈕。

現在，把你想要掃描的對象放在旋轉工作臺的正中央。然后，把你的手機安裝在支架上，按下錄制按鈕，然后啟動轉盤。該應用程序?qū)⒆詣?dòng)捕獲和保存圖像在定期間隔的桌子旋轉。如果需要，還可以降低電機步進速度，這可以提高掃描質量?；谠创a中當前的步進速度，一個完整的旋轉捕獲大約60個圖像。

掃描完成后，停止錄制并按應用程序中的上傳和過程完成掃描?，F(xiàn)在，你的3D網格已經準備好了!看看結果，我對它的效果感到驚訝，即使是快速的測試掃描。有了更精確的設置，我相信細節會更好。

代碼

// wait for a single step of stepper

int delaytime = 2;

// ports used to control the stepper motor

// if your motor rotate to the opposite direction,

// change the order as {4, 5, 6, 7};

int port[4] = {15, 13, 12, 14};

// sequence of stepper motor control

int seq[8][4] = {

{ LOW, HIGH, HIGH, LOW},

{ LOW, LOW, HIGH, LOW},

{ LOW, LOW, HIGH, HIGH},

{ LOW, LOW, LOW, HIGH},

{ HIGH, LOW, LOW, HIGH},

{ HIGH, LOW, LOW, LOW},

{ HIGH, HIGH, LOW, LOW},

{ LOW, HIGH, LOW, LOW}

};

void rotate(int step) {

static int phase = 0;

int i, j;

int delta = (step > 0) ? 1 : 7;

step = (step > 0) ? step : -step;

for(j = 0; j < step; j++) {

phase = (phase + delta) % 8;

for(i = 0; i < 4; i++) {

digitalWrite(port[i], seq[phase][i]);

}

delay(delaytime);

}

// power cut

for(i = 0; i < 4; i++) {

digitalWrite(port[i], LOW);

}

}

void setup() {

pinMode(port[0], OUTPUT);

pinMode(port[1], OUTPUT);

pinMode(port[2], OUTPUT);

pinMode(port[3], OUTPUT);

}

void loop() {

rotate(100);

}

本文編譯自hackster.io
