結合數字孿生與計算機視覺的迷宮導航案例，利用Matlab仿真驗證機器人的運動結果。

我們衷心感謝Chinmay Amrutkar的寶貴貢獻，感謝他在GitHub上公開了他的工作。我們也要感謝亞利桑那州立大學的機器人實驗室對這個項目的發展所做的貢獻。

產品

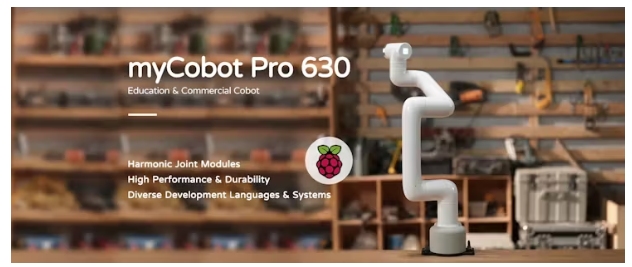

柔性協作機器人myCobot Pro 630利用更大的工作空間，完美融入生產環境，基于精確動態模型的防碰撞檢測功能，使其能夠與人很好地協同工作。

介紹

在這個項目中，我們將使用數字孿生技術控制機械臂myCobot Pro 630，利用計算機視覺進行迷宮導航。將使用圖像捕獲、圖像處理和迷宮路徑求解的方法。該解決方案將被轉換為機器人手臂可以識別的軌跡，從而通過協作手臂myCobot Pro 630實現自動導航。

項目設置

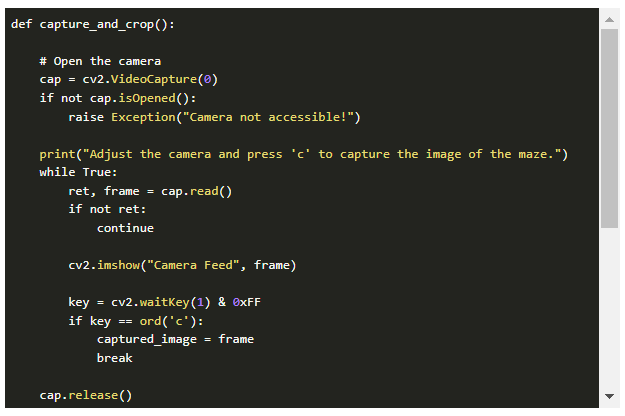

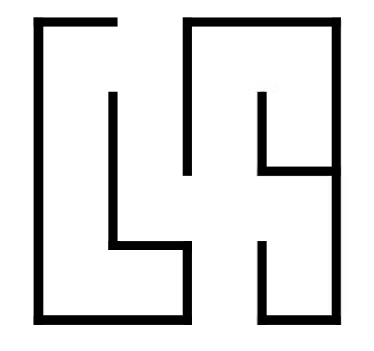

1. 捕獲和裁剪迷宮圖像

首先，使用‘cv2 ’。videoccapture '功能，從相機捕捉實時圖像。用戶需要按下“c”鍵來捕捉迷宮的圖像，然后手動選擇需要裁剪的區域。

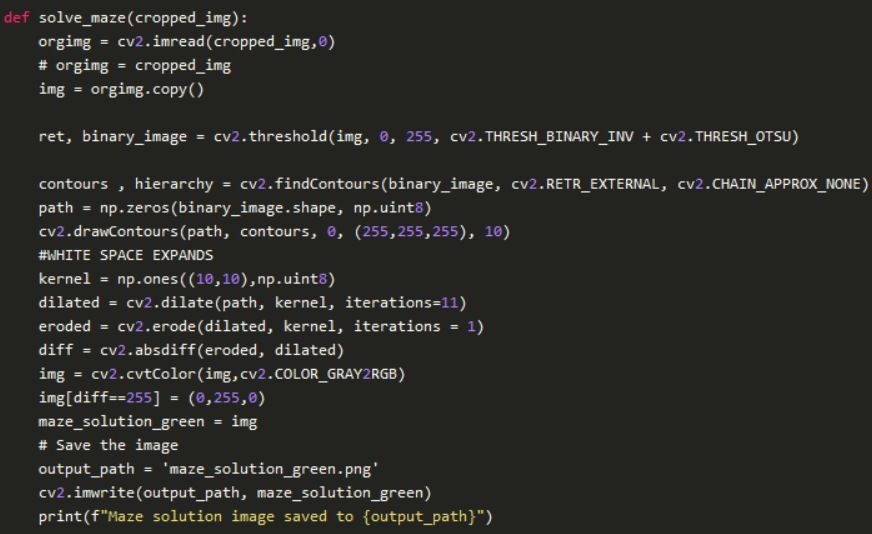

2. 解決迷宮問題

利用OpenCV中的閾值和輪廓檢測等計算機視覺算法，可以得到迷宮圖像的關鍵幾何特征。將迷宮圖像處理成二值圖像，并通過侵蝕和擴張操作提取有效路徑。最后得到迷宮解，用綠色高光標記。

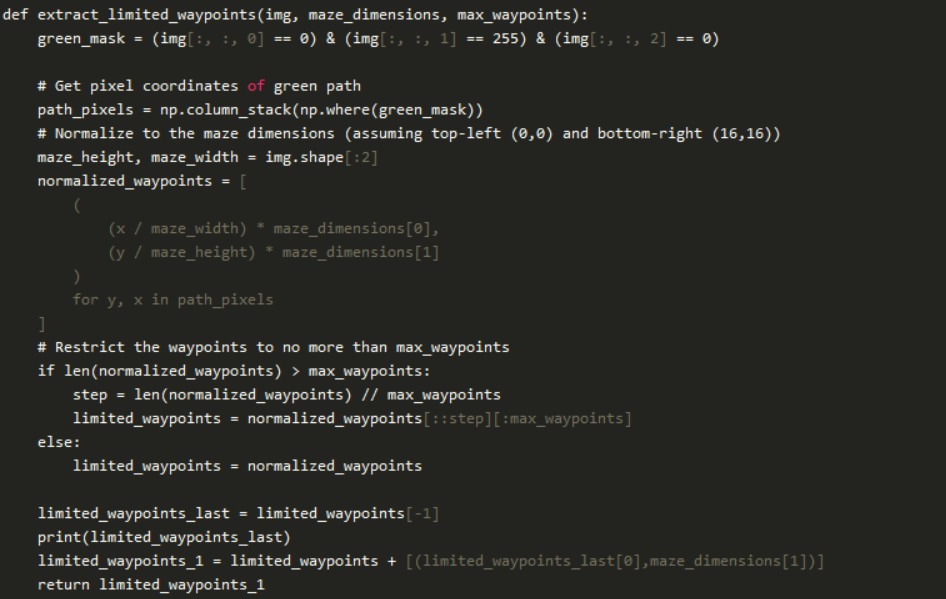

3. 提取錨點

為了保證機械臂的平穩運動，我們從迷宮解中提取路徑點，并根據迷宮的尺寸限制路徑點的最大數量。這確保了路徑點仍然是可管理的，并且不會過多。

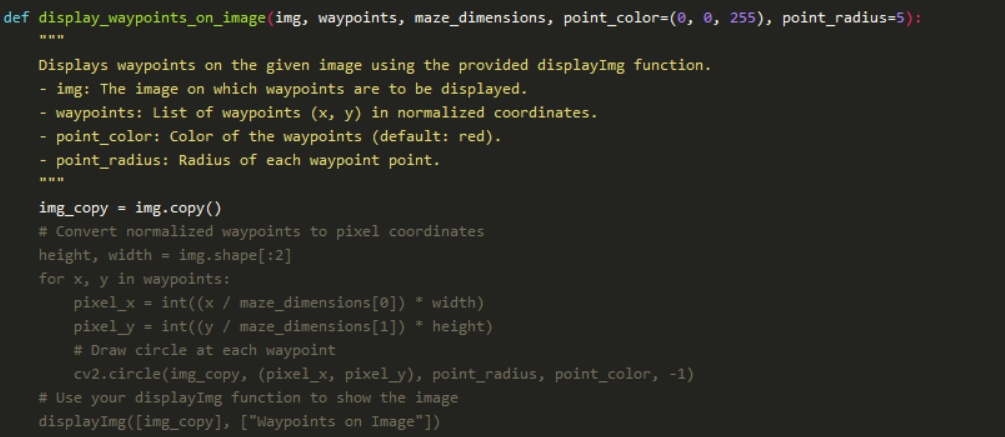

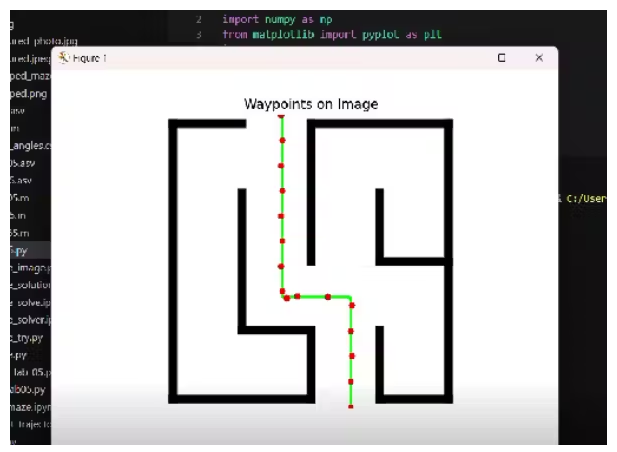

4.驗證路點

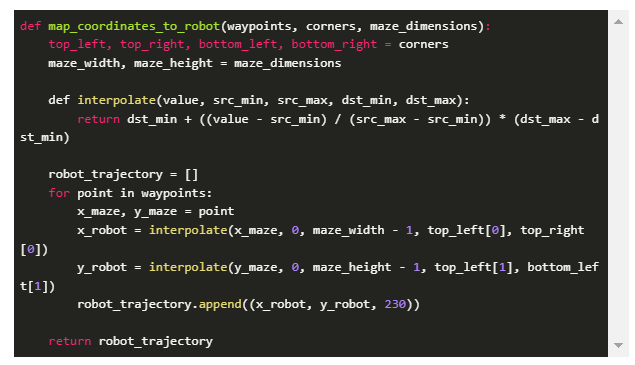

5. 將坐標映射到機械臂的坐標系統

利用線性插值將迷宮路徑點映射到機械臂的坐標系中，使cobot myCobot Pro 630能夠根據計算的軌跡移動。

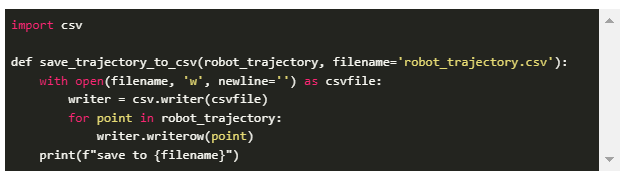

6. 將軌跡保存為CSV

計算出的機器人軌跡保存到CSV文件中，供以后導入和執行。

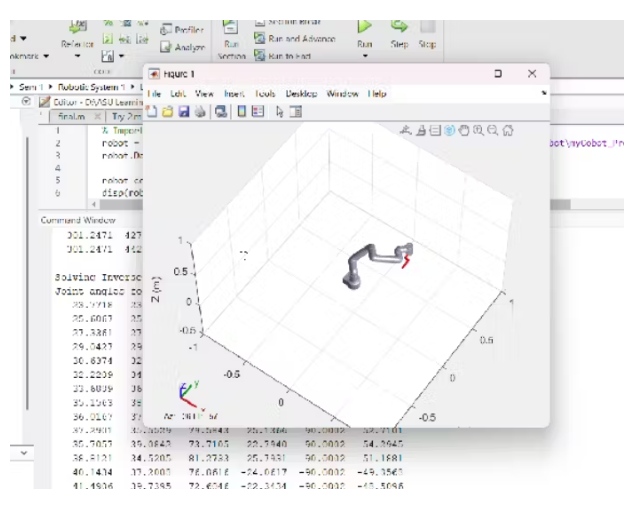

7. 在Matlab中運行軌跡

我們可以使用Matlab進行仿真，驗證得到的機械臂位姿是否正確可行，然后驅動機械臂進行運動。

總結

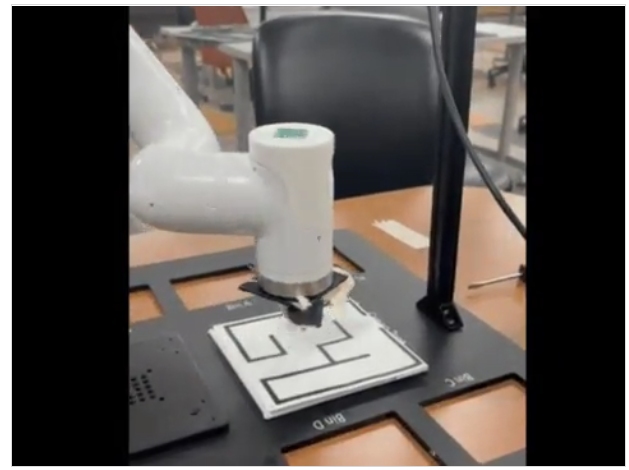

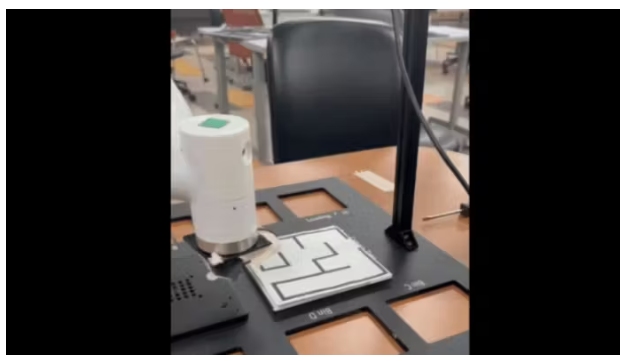

本案例演示了如何使用機器人手臂myCobot Pro 630和數字孿生技術實現迷宮導航?？梢愿鶕?jù)具體需求進行進一步優化，例如添加實際的機器人控制和路徑執行。

本文編譯自hackster.io
