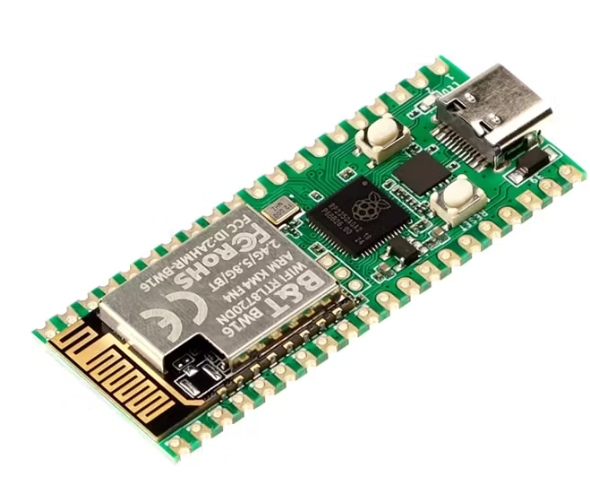

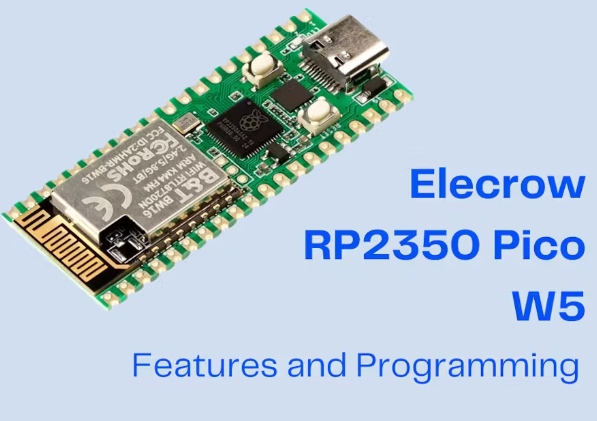

Elecrow Pico W5是基于Raspberry的RP2350的電路板，具有獨特的特性，使其與眾不同。

介紹

自2024年8月推出以來，Raspberry的RP2350微控制器已被各種設計人員和制造商采用來開發自己的電路板。從Raspberry Pico Version 2到具有特定增強功能的變體，例如增加內存或額外的外設，該芯片推動了新一代設備的發展。

在這些選擇中，elecow Pico W5脫穎而出，不僅包含8mb閃存，而且還具有2.4 GHz和5.8 GHz頻段的WiFi連接。

它還包括藍牙5.0，使其成為物聯網(IoT)項目和許多其他應用程序的絕佳選擇。

在本文中，我將向您介紹Pico W5的主要特性，最重要的是，介紹如何充分利用其連接功能。在第一部分中，我們將探索它與Arduino的使用，而在接下來的文章中，我們將看到如何使用MicroPython。

特性

讓我們快速瀏覽一下這塊板的主要特點：

CPU

Pico W5由Raspberry的新RP2350提供支持，它獨特地包括兩個不同的CPU塊-一個基于arm，另一個是RISC-V，都具有雙核。此外，它比它的前身RP2040更快、更強大。

RP2350高達150mhz

雙核架構，可在Arm Cortex-M33或Hazard3 RISC-V之間選擇

內存

Pico W5因其豐富的閃存容量而脫穎而出：

8 mb閃光

520kb RAM(集成在RP2350中)

GPIO

該板保持與Raspberry Pico 2相同的尺寸和外形因素，確保與為其設計的模塊和擴展兼容。

?24個多功能GPIO引腳(比Pico 2少兩個，因?yàn)樗鼈冇糜赪iFi模塊)

?兼容樹莓Pico 2

?重置按鈕

?啟動按鈕

?用戶可控板載LED

?用于焊接電路板作為模塊的柱狀引腳

?USB-C接口，用于電源和編程

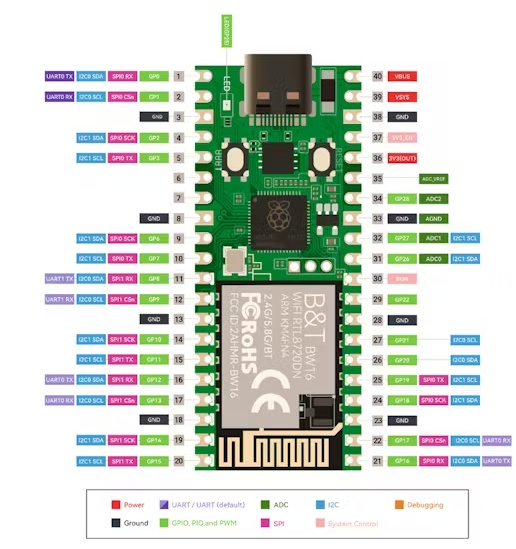

如下圖所示為該板的引腳：

連接

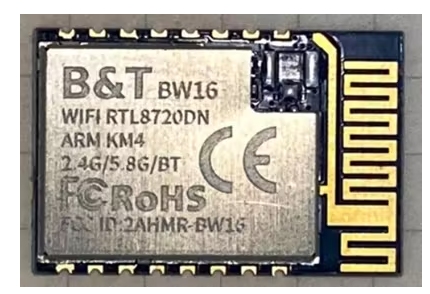

Pico W5的連接由B&T的BW16模塊供電，該模塊集成了Realtek RTL7820芯片。

支持2.4 GHz和5.8 GHz頻段的WiFi 802.11a/b/g/n

藍牙LE與藍牙5.0

BW16模塊通過UART接口連接到RP2350，使用GPIO4和GPIO5。它包括AiThinker固件，實現WiFi網絡接入、HTTP請求、MQTT協議支持和藍牙通信等常用功能。這些功能使用AT命令進行控制。

編程

Pico W5可以使用多種語言編程，最流行的是MicroPython和C/ c++，它也兼容Arduino。

下面，我們將介紹如何使用Arduino對其進行編程，在接下來的文章中，我們將探索如何使用MicroPython進行相同的編程。

設置Arduino IDE 2

要使用Arduino對Pico W5進行編程，首先需要安裝Arduino IDE 2，這是Arduino開發環境的最新改進版本。

您可以從Arduino官方網站下載安裝程序。選擇與您的操作系統(Windows、macOS或Linux)兼容的版本，然后按照安裝步驟操作。這個過程很簡單，與安裝任何其他程序類似。

一旦安裝了Arduino IDE，您需要使用board Manager添加board支持。

這是一個簡單的過程，如果您已經在IDE中使用過其他電路板(如ESP32)，那么您可能對它很熟悉。

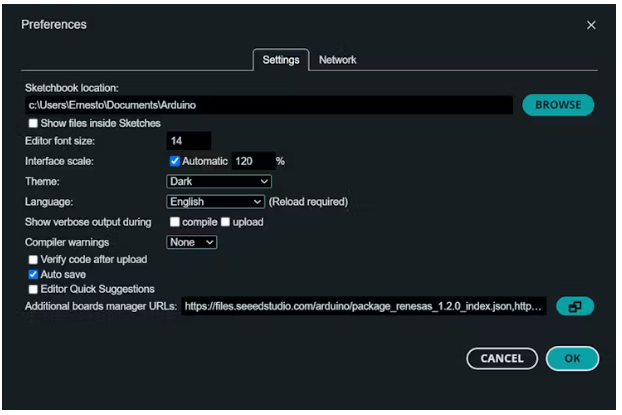

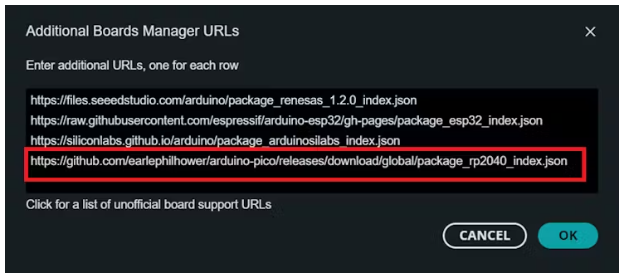

首先，通過從菜單中選擇File > preferences(或按Control +逗號)打開IDE首選項：

如果您已經有另一個展板的URL，不要?jiǎng)h除它——只需添加下面的新展板即可。

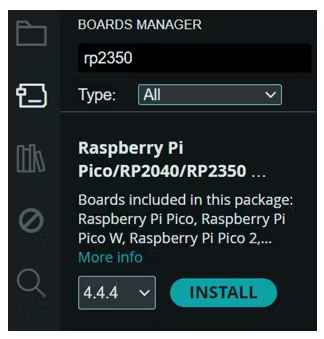

點擊“OK”按鈕，進入Arduino IDE左側工具欄中的Board Manager。

在搜索框中，輸入RP2350。您將看到基于RP2040和RP2350的各種板的安裝程序。點擊“INSTALL”繼續。

幾分鐘后，將下載并安裝所有必需的軟件包。

接下來，使用USB電纜將電路板連接到計算機。確保它被識別為新設備——請記住，有些USB電纜只提供電源，不支持?jǐn)?shù)據傳輸。

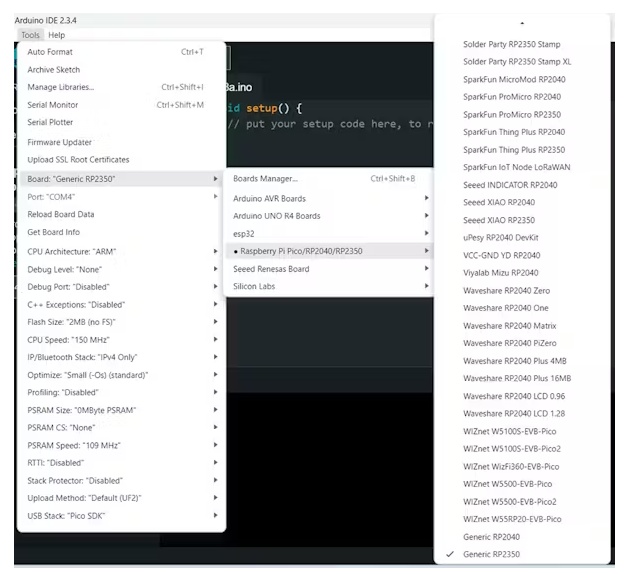

從菜單中選擇單板：

工具→單板→樹莓派Pico RP2040/RP2350→通用RP2350

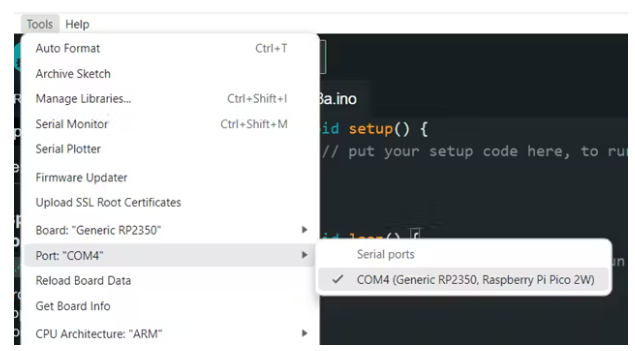

接下來，通過選擇指定連接板的端口：

工具→接口

在Windows中，查找COM端口。第一次，你可能會看到一些不同的東西，比如“UF2 Board”，但在上傳第一個代碼后，它將顯示為COM端口。

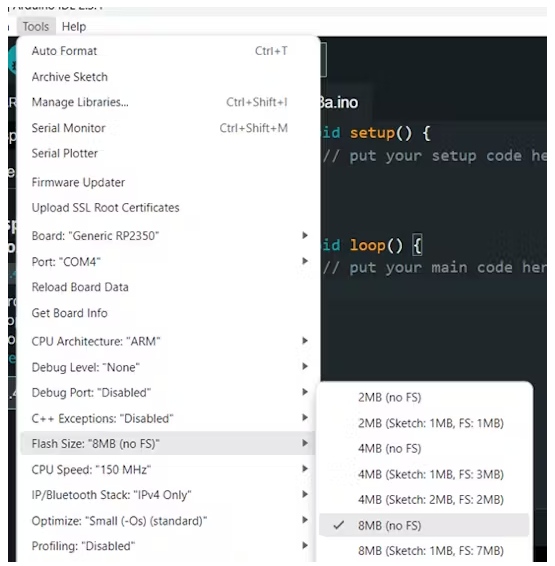

最后，將閃存大小設置為8 MB。

一旦你完成了這些步驟，你的Arduino IDE完全配置為編程Pico W5。你可以通過運行“Blink”程序來測試它，你可以在下面找到：

文件→示例

例子

現在，讓我們探索一些編程示例。由于GPIO控制和其他基本功能與Pico 2相同，因此我們將重點關注連接，這是該板的關鍵區別特征。

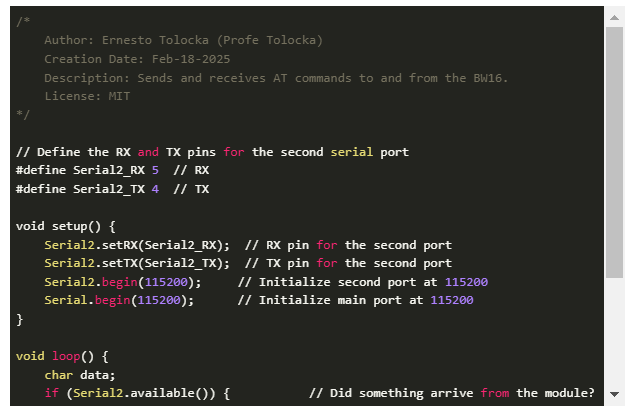

第一個示例是一個簡單的“終端”，它將您在串行監視器中輸入的內容鏡像到BW16模塊，反之亦然。這允許您試驗不同的AT命令。

這里記錄了所有可用的AT命令。

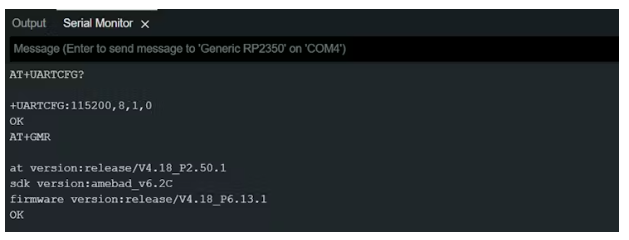

下面是對一些測試命令的響應。

無線網絡連接

為了管理與WiFi網絡的連接，固件提供了幾個命令，包括：

?AT+WMODE：設置或查詢操作模式

?AT+WJAP：連接到網絡

?AT+WSCAN：掃描可用網絡

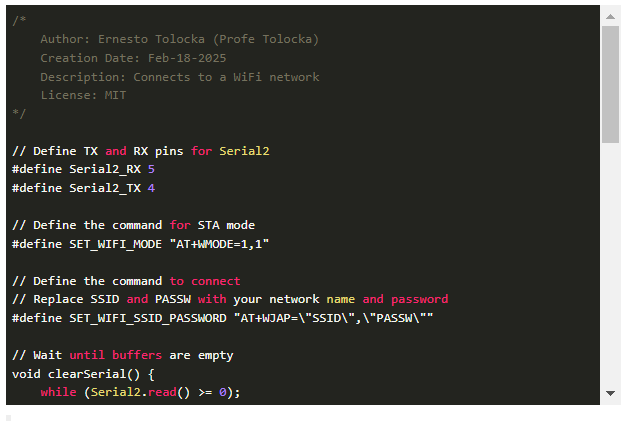

本節以STA方式連接單板至WiFi網絡為例：

無論連接2.4 GHz還是5.8 GHz網絡，使用的步驟和命令都是相同的。

HTTP請求

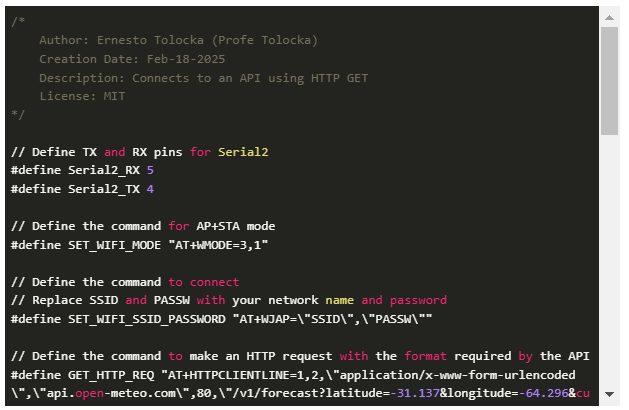

這個示例演示了如何使用HTTP向API發出GET請求。

該請求使用的命令為AT+HTTPCLIENTLINE，格式如下：

您可以在這里找到該命令的完整文檔。

對于本例，我向open-meteo.com API發出了一個GET請求，將我所在位置的經緯度作為參數傳遞，并將請求的數據(current=temperature_2m)作為參數傳遞，該數據表示距離地面2米處的當前溫度。

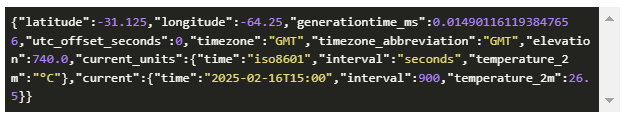

響應為JSON格式，如下所示：

在所有返回的信息中，您可以在最后看到請求的溫度值(26.5度)。

MQTT

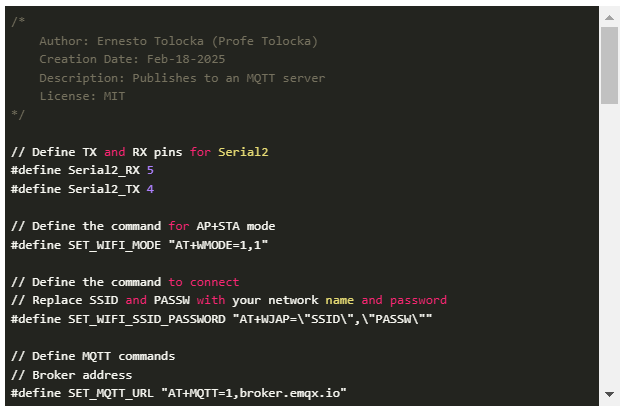

在本例中，我將向您展示如何連接到MQTT服務器并將數據發布到主題。

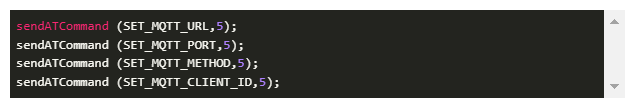

連接到WiFi網絡后，通過發送多個AT+MQTT命令來配置MQTT代理連接，這些命令具有不同的參數：代理地址、連接端口、連接方法和客戶端ID

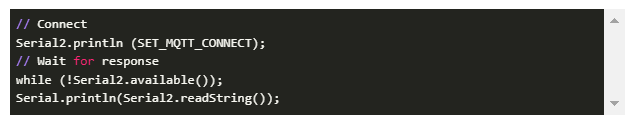

.然后，使用AT+MQTT命令指定的參數建立連接。

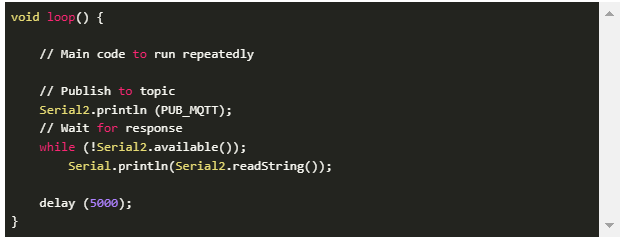

然后，每5秒向PicoW5主題發布一個簡單的文本“Hello”。

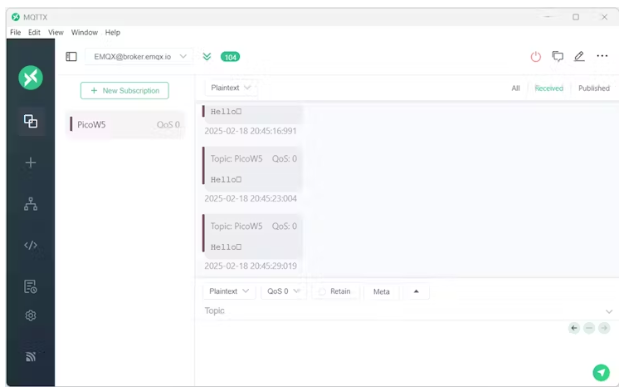

可以使用MQTTX這樣的客戶端查看代理上接收到的數據：

如果觀察到MQTT連接錯誤，應該重新啟動單板以終止之前打開的任何連接，然后再試一次。

藍牙

最后，這里是一個使用Pico W5的低功耗藍牙(BLE)接口的例子。

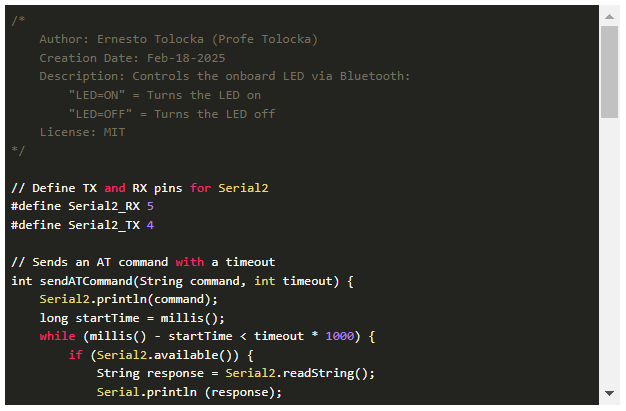

這是一個簡單的程序，將BW16模塊配置為Slave模式，通過藍牙接收文本數據。如果接收到的文本為“LED=ON”，則Pico上的板載LED打開，如果接收到“LED=OFF”，則LED關閉。

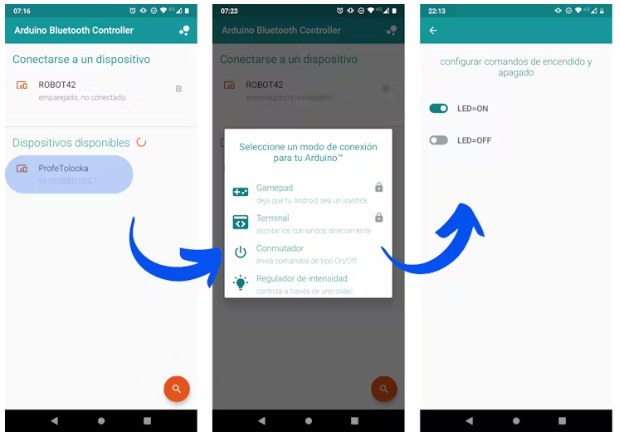

為了測試這個功能，我使用了一個名為Arduino Bluetooth Controller for Android的簡單應用程序，你可以從app Store下載。有許多類似的應用程序可用，所以你可以使用任何其他的服務相同的目的。

在應用程序中，我使用了Switch功能，該功能允許定義在屏幕上開關的兩個位置發送的文本。這些值必須根據代碼所期望的設置：“LED=ON”表示打開位置，“LED=OFF”表示關閉位置。

存儲庫

本文中發布的所有示例程序，以及我將繼續為Pico W5添加的其他示例程序，都可以在這個存儲庫中找到

結論

在本文中，我向您介紹了來自Elecrow的RP2350 Pico W5的主要功能和一些應用程序。我們探索了它的技術規格，重點介紹了它的閃存容量、USB-C接口以及支持5.8 GHz WiFi網絡的能力。我們還分析了可用的編程選項，并逐步介紹了如何設置Arduino IDE以開始使用它。

最后，我介紹了幾個示例程序，演示了如何使用內置BW16模塊的AT命令來執行基本的連接功能，如WiFi連接、HTTP請求、MQTT通信和BLE使用。

總之，Pico W5是一款功能強大的多功能電路板，非常適合物聯網應用和家庭自動化。它與Raspberry Pico 2硬件的兼容性使其成為所有級別開發人員的絕佳選擇，使他們能夠在需要多種連接選項的項目中充分利用其潛力。此外，它在5.8 GHz網絡上運行的能力使其與市場上的許多其他電路板區別開來，提供更快，更穩定的連接，特別是在2.4 GHz頻段因大量連接設備而擁擠的環境中。

本文編譯自hackster.io
