1. 引言

提起打鼾，可能大家都不會陌生，打鼾是睡眠呼吸障礙的一種常見表現，普遍存在于全球各地，影響著數百萬人的生活質量和健康?？梢哉f，打鼾是一個極端令人煩惱的生理現象，驗證影響睡眠質量。對于許多患者而言，及時檢測打鼾并采取相應措施至關重要。然而，盡管市場上已有多種方法用于鼾聲檢測，包括使用各種監測設備和進行復雜的睡眠研究，但這些方法大多數依賴于昂貴的設備和專業的操作，這在資源有限的環境中并不實用，也難以普及到廣大需要的人群，就顯得有些空中樓閣了。因此，開發一種簡便、低成本且可靠的鼾聲檢測方法具有重要的實際意義，可以極大地提高普及度以及大眾的認可讀[1]。

近年來，人工智能在處理和分析聲音數據方面取得了顯著進展，尤其是深度學習技術已被成功應用于各種聲音識別任務，例如語音識別和異常聲音檢測。正是這些技術的進步，為更加準確、可靠的鼾聲檢測提供了新的可能性。在MCU單元上實現深度學習模型的嘗試，為端側的計算和邊緣智能開辟了新的可能性，使得在低成本的硬件設備上部署復雜的算法變得可行[2]。

本研究旨在探索使用深度學習架構——門控循環單元，并對其進行輕量級設計，以實現對鼾聲的高效檢測。GRU模型能夠捕捉到時間序列數據中的依賴關系，如鼾聲的音頻模式，使得其更加適合實時處理和分析。選擇MCU單元作為運行平臺，不僅因?yàn)槠涑杀镜秃鸵子诩傻奖銛y式設備中，而且因?yàn)樗m合于在資源受限的環境中操作，滿足在各種環境下對鼾聲進行實時監測的需求。

通過將GRU模型適配到基于MCU的呼吸輔助裝置，我們可以將鼾聲檢測系統帶入患者的日常生活環境中，從而實現實時、非侵入性的監測，提供即時反饋和必要的醫療干預。此外，該方法的發展也將推動深度學習在嵌入式系統中的應用，特別是在處理生理信號和促進移動健康監測方面，為廣泛的生物醫學應用開辟新的道路。本文接下來將詳細介紹GRU模型的訓練和調優過程，以及如何實現在微控制器單元上部署該模型。

2. GRU模型簡介

GRU全稱Gated Recurrent Unit，直譯叫做門控回歸單元。是一種用于處理序列數據的循環神經網絡(RNN)模型。RNN指代遞歸神經網絡(Recurrent Neural Network)，是一種常用于處理序列數據的神經網絡架構[3]。與傳統的前饋神經網絡不同，RNN具有記憶功能，非常適合于對序列數據進行處理，這是通過計算和維護狀態變量來實現的。相較于傳統的RNN，GRU具有更簡單的結構和更高效的訓練方式。它通過一種稱為門控機制的方式來控制信息的流動，包括更新門和重置門。這些門控機制有助于模型決定在每個時間步上應該記住什么信息，以及應該忘記什么信息，從而更好地處理長序列數據。GRU模型包括一個更新門和一個重置門。更新門決定了新的輸入應如何保留，而重置門則決定了狀態信息應如何忽略[4]。

圖1是一個GRU的框圖說明。

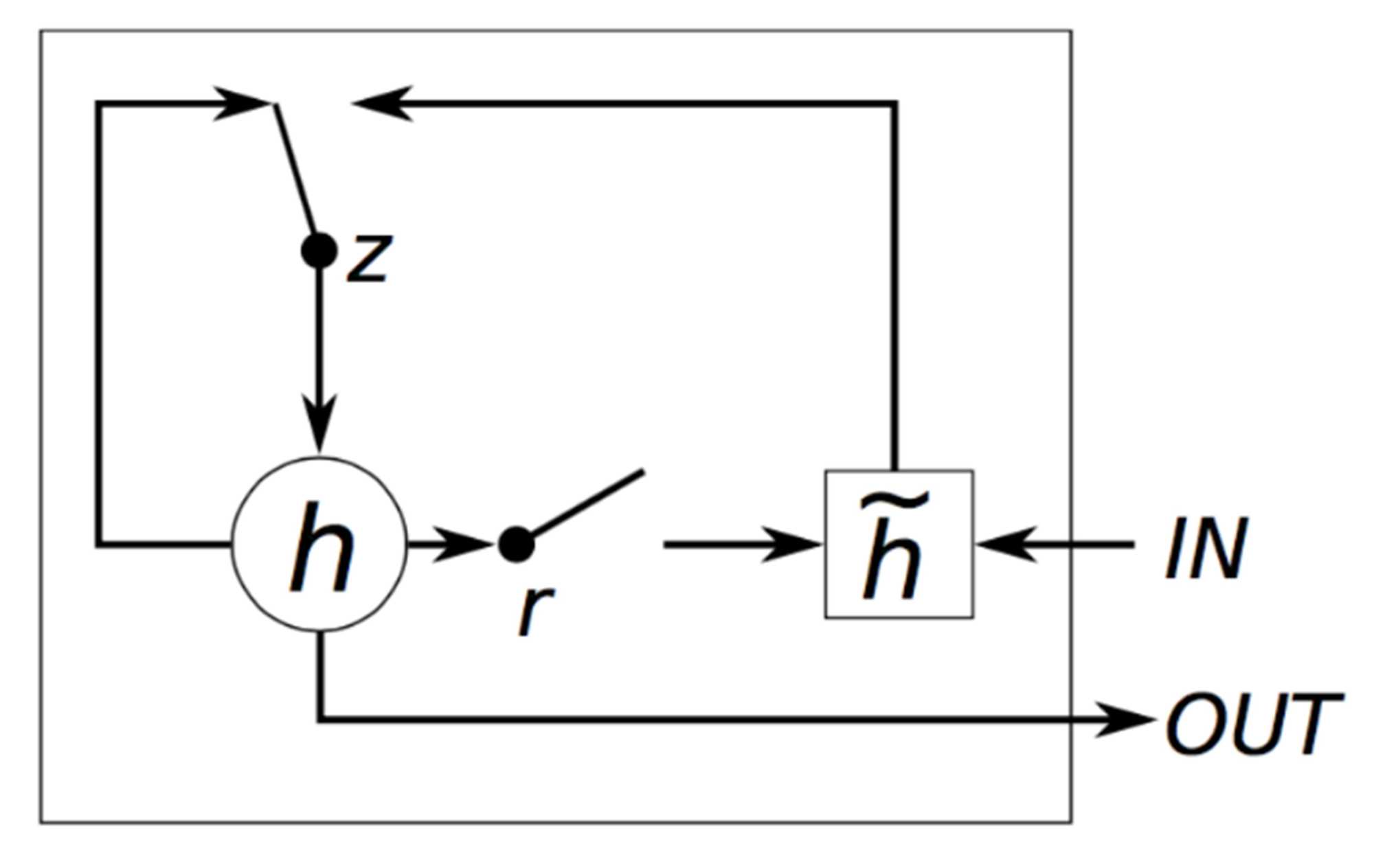

Figure 1. GRU model. The switch is soft, is a weighted sum of the inputs, the sum of weights is 1

圖1. GRU模型示意圖。開關其實是軟的，是彼此兩個輸入的帶權和，且彼此權重的和為1

接下來介紹下這兩個門控單元的工作流程。首先是重置門r，負責對狀態量H進行逐點相乘，記作r?H??? 。r和H都是相同維度的向量，相乘的結果起到對記憶的信息篩選淡出的效果。之后將輸入和計算后的狀態結合成為新的候選狀態h??? 。最終將結果進行更新，更新就是通過這個z門。計算方式是z?Ht?1+(1?z)?H??????1+(1??)??? ，也就是說將上一次計算的狀態與當前的候選狀態H??? 進行加權求和，得到本次的最終狀態，當然也就是下一次的Ht?1???1 。如此循環往復，直到訓練結束，得到最終的模型[5]。

此外，與長短時記憶網絡(LSTM)相比，GRU模型減少了參數數量，一些情況下更容易訓練，并且在計算上也更高效。這使得GRU成為處理序列數據時的一種流行選擇。由于GRU模型的門控結構，它具有一定的記憶能力，能夠更好地捕捉時間序列中的重要特征，并且相對于傳統的RNN模型，GRU模型在一定程度上緩解了梯度消失的問題，從而更適合處理長序列數據。

3. 在PC上進行GRU模型的訓練與測試

3.1. GRU模型訓練

接下來，我們來看看如何訓練一個GRU模型，模型訓練平臺選用Keras，有需要的讀者請自行安裝Keras開發工具。我們這里主要給大家介紹模型搭建部分，這里假設我們的鼾聲檢測數據集已經準備好了，并將其劃分為訓練和測試數據集，分別命名為：(x_train, y_train), (x_test, y_test)。直接進行模型構建與訓練：

import tensorflow as tf

from tensorflow.keras.models import Sequential

from tensorflow.keras.layers import GRU, Dense

# 構建GRU模型

model = Sequential()

model.add(GRU(128, input_shape=(64, 64), stateful=False, unroll=False))

model.add(Dense(2, activation='softmax'))

# 編譯模型

model.compile(loss='categorical_crossentropy', optimizer='adam', metrics=['accuracy'])

# 模型訓練

model.fit(x_train, y_train, batch_size=128, epochs=10, validation_data=(x_test, y_test))

先看下這里所指定的輸入，(64, 64)。怎么理解呢？上文講過GRU模型實際上是每次只輸入一個維度的數據，即數據應該是(1, 64)。這里好像有點出入。這就不得不解釋下，這里的兩個64分別代表什么。前一個64表示timestep，第二個64表示音頻特征的維度。那么就可以理解為：一次訓練，我們是一次性對64組連續的語音特征進行訓練，這樣能夠更好的處理他們之間的相關性。這里的音頻特征是由一段固定長度時域數據提取而來。

這里需要注意的是，GRU模型構建的時候，有兩個參數，分別是stateful以及unroll，這兩個參數是什么意思呢：

stateful參數：當stateful設置為True時，表示在處理連續的數據時，GRU層的狀態會被保留并傳遞到下一個時間步，而不是每個batch都重置狀態。這對于處理時間序列數據時非常有用，例如在處理長序列時，可以保持模型的狀態信息，而不是在每個batch之間重置。默認情況下，stateful參數為False。需要注意的是，若設置stateful為True，需要手動管理狀態的重置。

unroll參數：默認情況下，unroll參數為False。當unroll設置為True時，表示在計算時會展開RNN的循環。通常情況下，對于較短的序列，unroll設置為True可以提高計算速度，但對于較長的序列，可能會導致內存消耗過大，例如，上述模型如果unroll = True，會展開64次相同的GRU所執行的操作，模型中包含大量節點。

我們?cè)倏纯磗tateful參數。鼾聲信號其實是時域音頻信號，每個時間步之間實際上是存在有時間前后關系的，即前后的音頻片段之間會組成一段完整的音頻數據。因此，在實際使用時若要一次只處理單個時間步的數據，就需要設置stateful為True。

3.2. GRU模型測試

上面通過訓練，得到了一個龐然大物。之所以龐大，是因?yàn)槲覀儾捎昧藆nroll參數將其展開，發現模型其實由很多相同的模型塊組成，GRU模塊如圖2所示。

而這個模型塊的數量和所設置的時間步是相關的。這里我們要給大家?guī)鞧RU模型的一個特殊性，那就是實際推理所用到的模型和訓練時是不一樣的。具體而言，訓練時候，我們?yōu)榱俗孏RU模型能夠更好的學習相鄰音頻之間的關系，需要將模型輸入設置為(64, 64)。而實際測試時候，由于模型已經具備了處理相鄰音頻的能力，我們也就不再需要將模型輸入設置為(64, 64)，而是將其設置為(1, 64)，即每次只輸入給模型一條音頻特征，同時我們?cè)O(shè)置stateful = True (請注意，與推理時相反，訓練的時候stateful為False！)，即每次模型會記錄下當前所計算出來的狀態信息，將其用于下一次的計算。這樣化整為零，使輸入減少到了以前的1/64。隱藏狀態的計算量也就按比例一起減少了。但要注意的是，最后一步用于把隱藏狀態映射成輸出的Dense層的計算次數卻按比例增加了。不過，與減少的執行GRU模塊的計算相比，增加的計算比減少的計算要少得多。

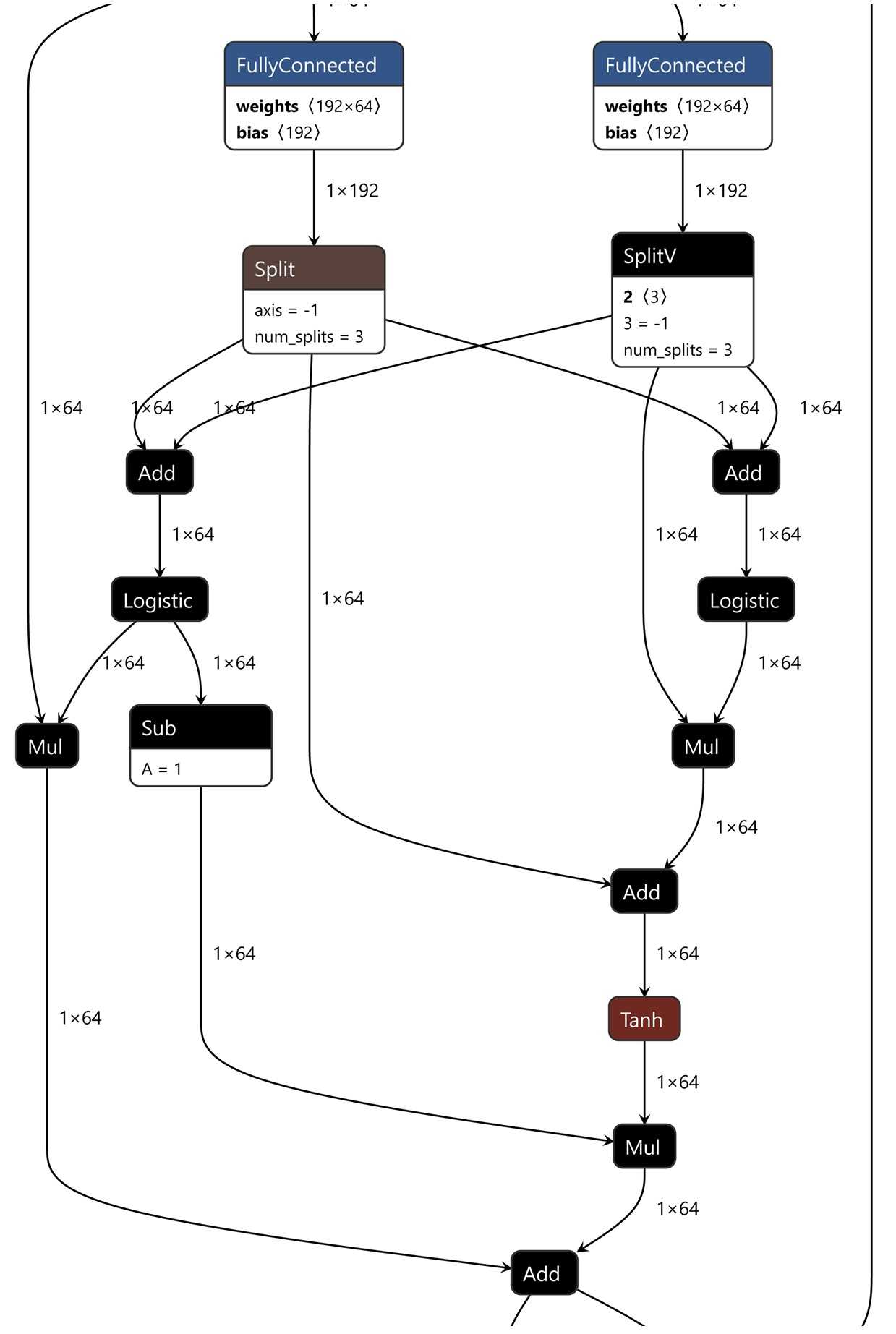

Figure 2. GRU model block

圖2. GRU模型塊

用于推理的模型構建代碼修改如下：

# 構建新模型

new_model = Sequential()

new_model.add(GRU(1, batch_input_shape=(1, 1, 64), unroll=True, stateful=True))

new_model.add(Dense(2, activation='softmax'))

new_model.set_weights(model.get_weights())

注意到，最后一行，有一個set_weights函數，目的是將之前我們所訓練出來的模型參數配置給這個新模型。看一下模型的變化，如圖3所示。

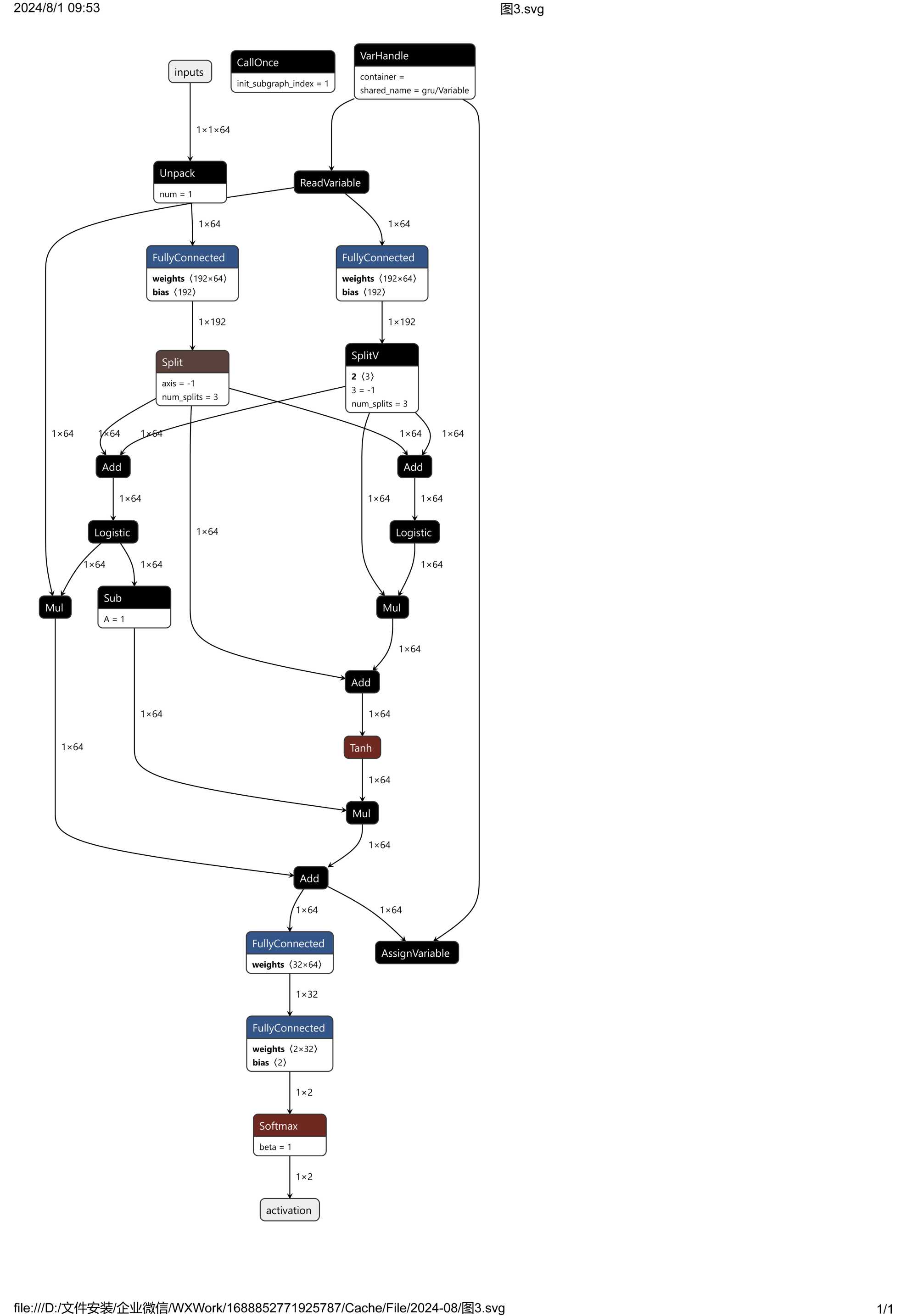

Figure 3. GRU model with time-step 1

圖3. 時間步為1的GRU模型

圖中紅圈位置有一個AssignVariable節點，它的作用就是將本次所運行出來的狀態量進行保存，以供下次推理使用。

3.3. GRU模型量化

在模型部署前需要對模型進行量化，量化的原理就是將用浮點數表示的模型權重，映射為(?128, 127)之間的8位整數[6]。這樣做的好處是可以減小模型尺寸，可以將其縮減到之前的近1/4。再者，MCU平臺提供了對于具有8位整數類型權重的模型的推理加速能力。不過弊端就是，精度可能會有所下降，所幸的是GRU模塊大量使用有上、下確界的Sigmoid和Tanh激活函數，有助于估計中間結果的值域。模型量化可以使用NXP公司所開發的eIQ工具，打開eIQPortal軟件，找到MODELTOOL，如圖4所示：

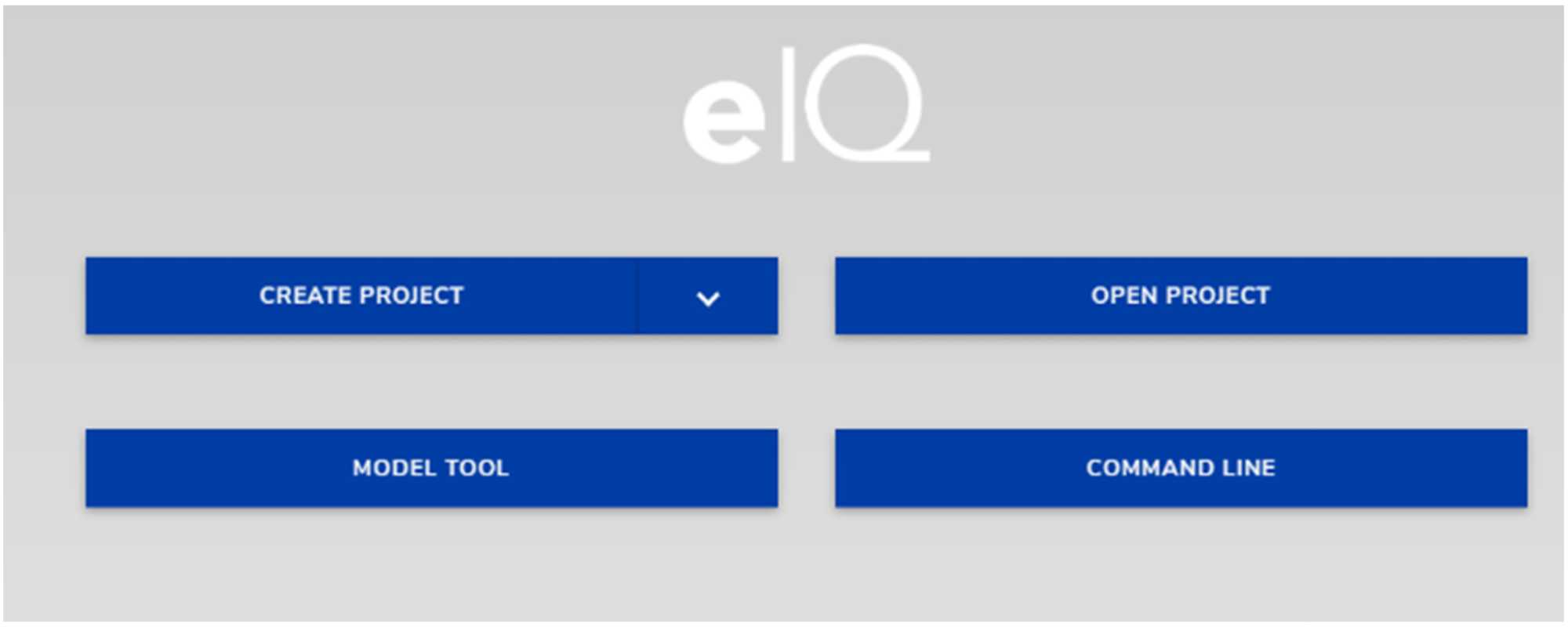

Figure 4. eIQ Portal tools

圖4. eIQ Portal工具

用它打開我們剛才重新制作的模型，點擊左上角的Convert選擇轉換工具為Tensor Flow Lite，并勾選Enable Quantization，如圖5所示。

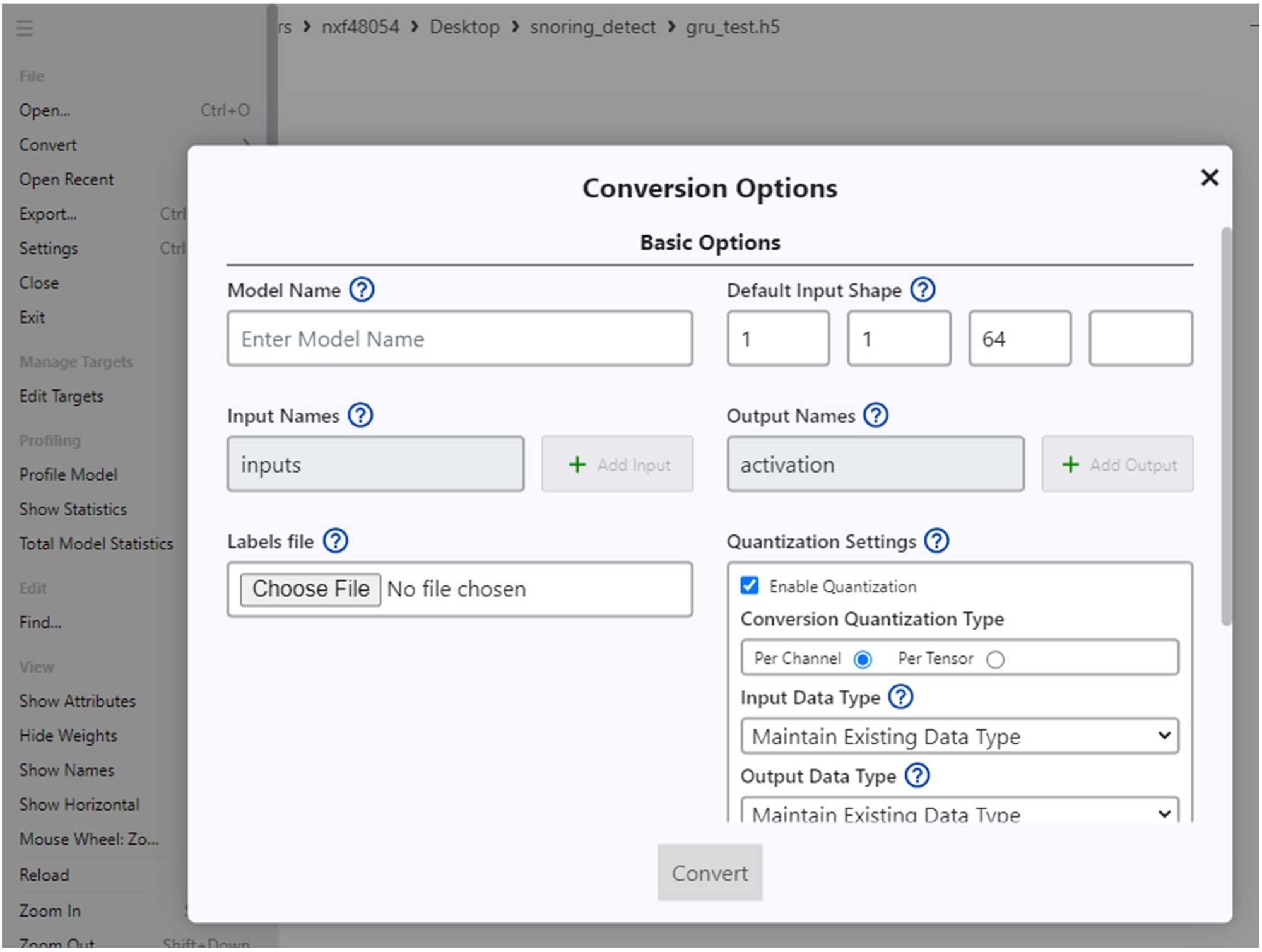

Figure 5. Model quantization

圖5. 模型量化頁面

點擊Convert即可獲得量化后的模型。

4. GRU模型的在端側的部署

我們選用了NXP的i.MX RT1060跨界MCU部署GRU模型。

4.1. i.MX RT1060平臺簡介

i.MX RT1060跨界MCU擁有600 MHz的主頻，可以提供卓越的計算能力、多種媒體功能以及實時功能，易于使用。i.MX RT1060采用主頻達600 MHz的Cortex®-M7同時提供一流的安全保障。i.MX RT1060 MCU支持寬溫度范圍，適用于消費電子、工業和汽車市場。擁有高達1 MB片上內存，包括512 KB的FlexRAM，能被靈活的分配為ITCM/DTCM/OCRAM。集成了高級DCDC和LDO的電源管理模塊，簡化電源序列。同時提供了多種內存接口，包括SDRAM，RAWNAND FLASH，NORFLASH，SD/eMMC，Quad/Octal SPI，Hyper RAM/Flash以及其他接口，可以連接諸如WLAN，藍牙，GPS，displays以及攝像頭傳感器。同時具有豐富的音視頻特性，包括LCD顯示，顯示加速器，攝像頭接口，SPDIF以及I2S音頻接口。

4.2. 基于SDK中eIQTFLm工程進行模型集成

首先需要指出的是，GRU模型相較于一般基于CNN的模型相比，其模型部署方法是一致的。特別地，eIQ MODEL TOOL會把GRU模塊降解成由最基本的TensorFlowLite所支持的算子所組成的模型結構。這樣一來，就可以使用我們的TensorFlowLite引擎進行推理了。而對應到MCU上就是使用tflite-micro推理引擎進行推理。Tflite-micro使用一種算子注冊機制決定哪些算子的實現將被鏈接到最終生成的可執行映像中。這決定了為了將模型部署到MCU上，需要根據模型所需節點來修改注冊算子的源文件。這里我們已eIQ中l(wèi)abel_image的例子作為基礎進行修改。找到工程中的model_ds_cnn_ops_micro.cpp文件，它就是剛才提到的注冊算子的源文件，原來的例子包含了推理label_image所需的算子，我們對其進行修改如下：

tflite::MicroOpResolver &MODEL_GetOpsResolver()

{

static tflite::MicroMutableOpResolvers_microOpResolver;

s_microOpResolver.AddAdd();

s_microOpResolver.AddAssignVariable();

s_microOpResolver.AddCallOnce();

s_microOpResolver.AddFullyConnected();

s_microOpResolver.AddLogistic();

s_microOpResolver.AddMul();

s_microOpResolver.AddReshape();

s_microOpResolver.AddReadVariable();

s_microOpResolver.AddSub();

s_microOpResolver.AddSplit();

s_microOpResolver.AddSplitV();

s_microOpResolver.AddSoftmax();

s_microOpResolver.AddTanh();

s_microOpResolver.AddUnpack();

s_microOpResolver.AddVarHandle();

return s_microOpResolver;

}

修改好之后，將模型的二進制數據轉換成符合C數組定義格式的文本形式(例如，使用xxd工具)，并替換工程中model_data.h里面所包含的原始模型，就完成了所有關于模型的準備工作。當然對于數據預處理部分需要編寫對應的MIC采集以及特征計算部分，限于篇幅本文就不再展開了。有興趣的讀者可以聯系作者。

5. 實驗驗證

選擇i.MX RT1060 EVK作為試驗平臺，整體組裝方案以及UI設計如圖6所示：

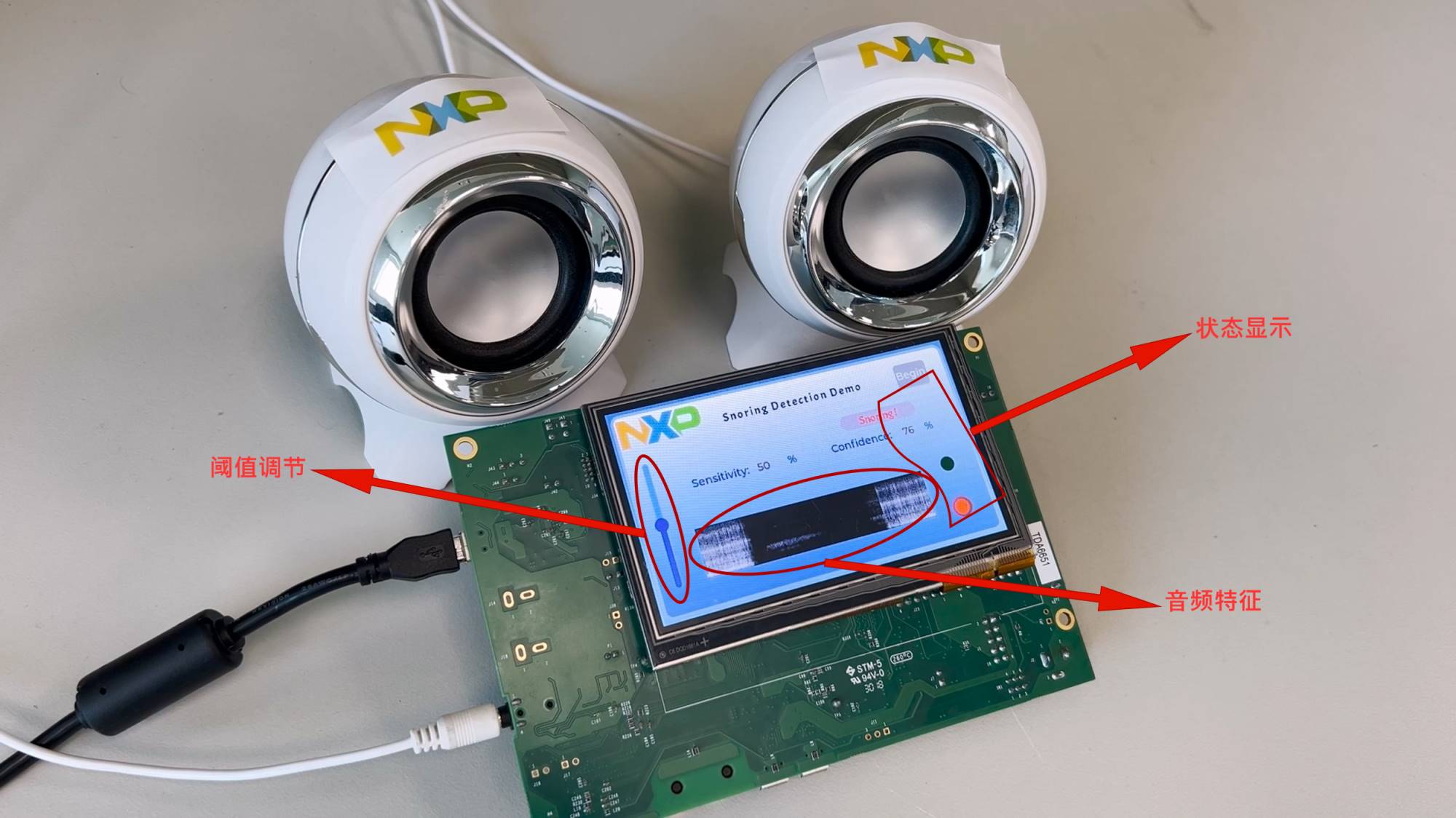

Figure 6. Overall architecture

圖6. 整體組裝方案

UI頁面主要分為三大顯示區，分別是閾值調節區：可以通過滑動條靈活的調節檢測閾值，提高系統的抗干擾能力；音頻特征區：顯示當前音頻信號的特征圖。狀態顯示區：顯示當前模型預測結果，紅燈表示為異常，綠燈表示為正常。

6. 結語

本研究實現了一種能夠在資源有限的微控制器單元(MCU)上運行的鼾聲檢測方法，采用門控循環單元(GRU)模型對音頻數據進行處理，并且結合模型優化方案，例如模型結構裁剪，模型量化等，成功將GRU模型適配到MCU平臺，使得系統能夠獨立完成鼾聲檢測無需依賴外界計算資源，且無需聯網。同時為了豐富產品顯示，設計了一個人機友好的UI界面，可以實時顯示系統識別狀態，并可以調節系統檢測閾值等。實驗表明，該模型在保持高準確性的同時，降低了系統算力需求，滿足移動健康監測設備的實時性和便攜性。這一研究為鼾癥患者提供了新的睡眠健康管理解決方案，并拓展了深度學習在嵌入式系統中的應用前景。
