隨著半導體技術改進，DAC精度、速度將提升，成本降低，應用范圍擴大，低功耗、高性能的DAC更受關注與應用。

NX9018是一款高性能的120dB.192KHZ帶音量控制的多位DAC，內含數字去加重模塊、半分貝調節量的音量控制、ATAPI 混合通道，并具有120分貝以上的訊噪比和動態范圍，總諧波失真＋噪聲低至0.0005%，采用一個高級專用多位Delta-Sigma調制器，并整合了失配噪聲整形技術。

NX9018可以PIN TO PIN CS4398，功能覆蓋ESS9018。

㈠ NX9018主要特性

NX9018的主要特性如下所示——

● 高級多位Δ∑調制器

–120 dB動態范圍

–107 dB THD+N

● PCM 輸入

–支持高達 192 kHz 的采樣頻率

–最多可接收 24 位音頻數據

–支持所有行業標準音頻接口格式

–可供選擇的數字濾波器響應

● 支持獨立模式和 I2C/SPI 接口配置

–1.8 V 至 5 V 串行音頻輸入

–1.8 V 至 5 V 控制數據輸入

● 直接數字信號流（DSD）

–專用 DSD 輸入引腳

–匹配的 PCM 和 DSD 模擬輸出電平

–DSD 靜音檢測

–支持相位調制輸入

● DSD硬解

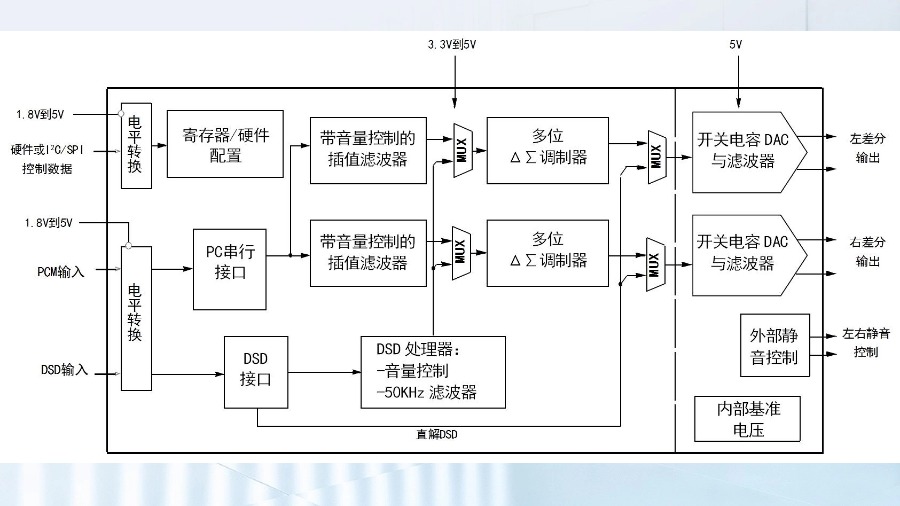

▲NX9018功能框圖

㈡ NX9018優勢展示

NX9018是一個完整的立體聲24位/ 192 kHz數模系統，它采用了DAC(數字到模擬轉換)技術，具有出色的音頻性能和低功耗特性，適用于高保真的音頻應用。

① 卓越的信噪比和動態范圍

NX9018具有卓越的信噪比（107dB）和動態范圍（120dB），帶來高保真音頻輸出。它能提供清晰、逼真的聲音，滿足高品質的視聽需求。

② DSD 處理器

NX9018 具有一個專用的 DSD 處理器，在無需要中間抽取的情況下進行音量控制和 50 kHz 的片內濾波。它還可以使用多元件開關電容陣列為 DSD 直解提供一條可選的路徑。

③ 低功耗特性

NX9018 在 32 kHz 至 216 kHz 的采樣范圍內接收 PCM 數據，還具有可選擇的數字濾波器，且耗電量小，使音頻設備更持久，并可提供卓越的音質。

④ 靈活接口

NX9018還有一個重要特點是具備靈活接口，支持所有行業標準音頻接口格式，如I2S、SPI等，兼容不同設備。

⑤ 過采樣模式

NX9018 基于輸入采樣率在三種過采樣模式中的一種下進行工作。單速模式支持高達 50khz的輸入采樣率，并使用 128 倍過采樣率。雙速模式支持高達 100kHz 的輸入采樣率，使用64 倍的過采樣率。四速模式支持高達 200 kHz 的輸入采樣率，使用 32 倍的過采樣率。

▲NX9018封裝（TSSOP-28）

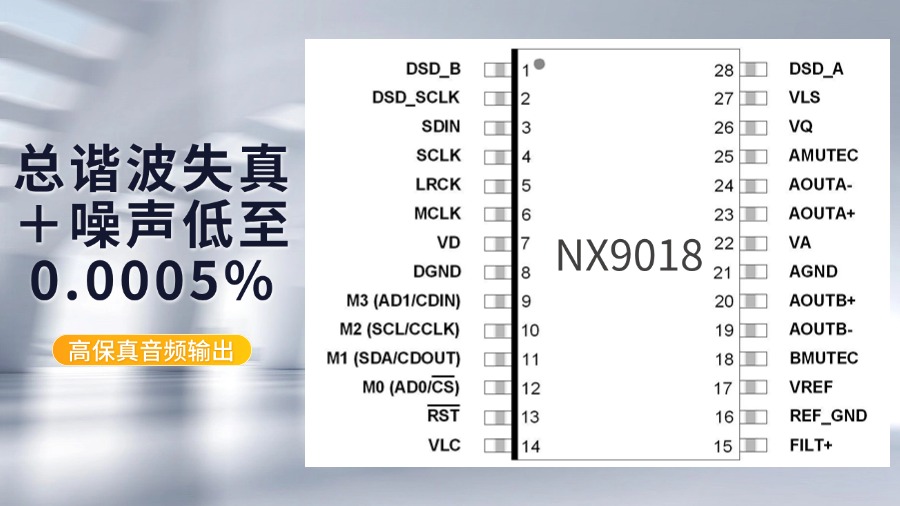

▲NX9018管腳設置

㈢ NX9018應用領域

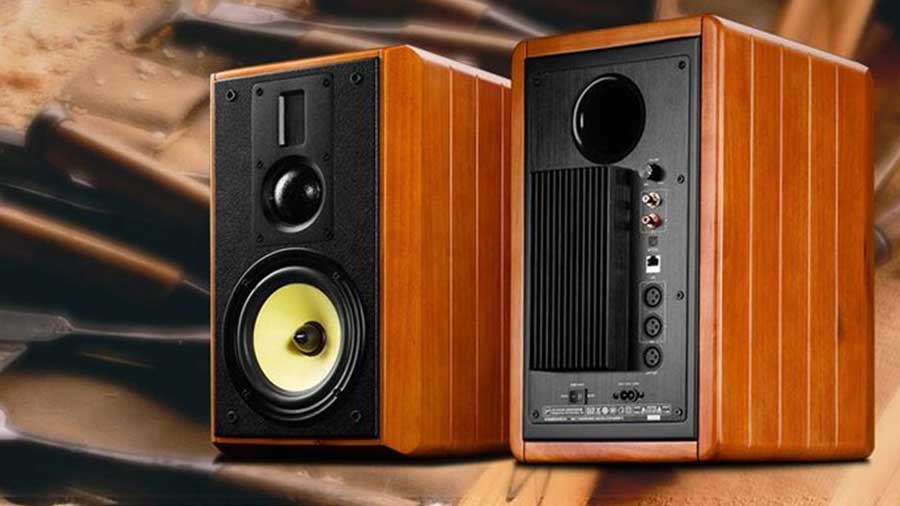

作為一款高性能的解碼芯片，NX9018具有出色的音頻性能、低功耗特性、靈活的接口等，適用于各種音頻應用場景，包括但不限于HIFI播放器、HIFI數字音箱、HIFI 高端音箱、新能源車載前端HIFI 音箱等等。

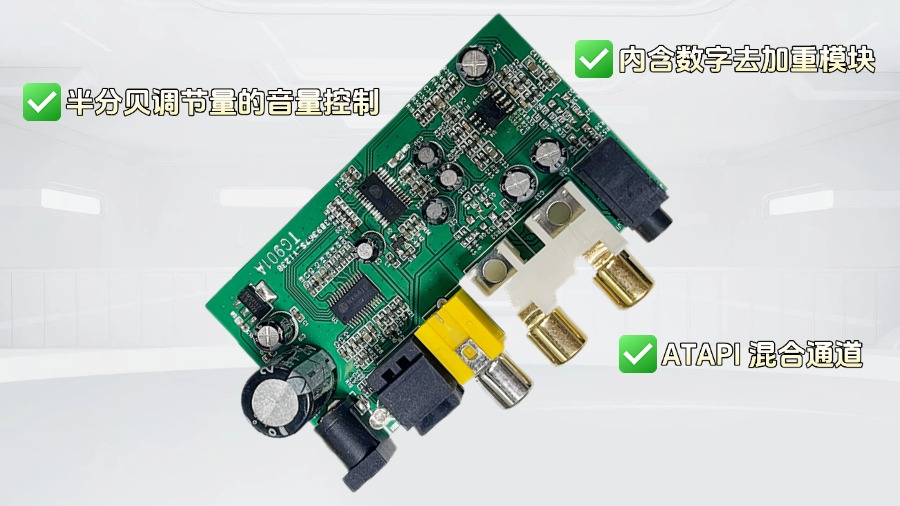

▲NX9018半成品圖

▲NX9018成品示例圖


NX9018抗干擾性和穩定性佳，確保無論長時間使用或高負載條件下均保持穩定性能，滿足數字時代用戶對高指標、高清晰、高動態范圍的聽覺享受，如對音頻質量有較高要求，NX9018將是理想選擇。
