一、模擬開關工作原理

模擬開關的工作原理是通過控制電路中的電流或電壓來控制電路的開關，當電流或電壓達到一定的閾值時，模擬開關就會打開或關閉。

模擬開關有時候也被稱為固態繼電器，它與數字開關不同。當模擬開關集成芯片（IC）開啟時，會將模擬和數字信號從輸入引腳傳導到輸出引腳，而且無論信號的傳播方向如何，它們都可以傳輸模擬信號和數字信號。而數字開關只能接受數字信號，并在輸出引腳上復制輸入引腳上的邏輯電平。當模擬開關關閉時，模擬開關還可在其端子處隔離設備，而數字開關關閉時，它將返回默認邏輯狀態。

工作原理：

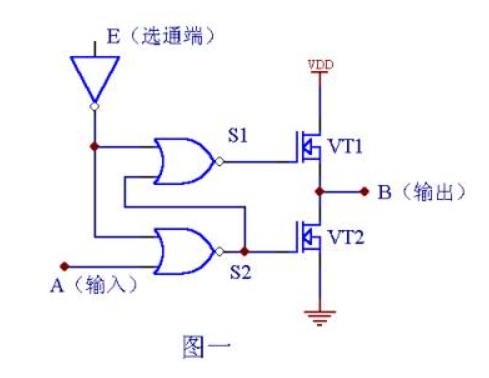

模擬開關的工作原理如下：

當選通端E和輸人端A同為1時，則S2端為0，S1端為1，這時VT1導通，VT2截止，輸出端B輸出為1，A=B，相當于輸入端和輸出端接通。

當選通E為0時，而輸人端A為0時，則S2端為1，S1端為0，這時VT1截止，VT2導通，輸出端B為0，A=B，也相當于輸人端和輸出端接通。

當選通端E為0時，這時VT1和VT2均為截止狀態，電路輸出呈高阻狀態。

從上面的分析可以看出，只有當選通端E為高電平時，模擬開關才會被接通，此時可從A向B傳送信息;當輸人端A為低電平時，模擬開關關閉，停止傳送信息

二、選擇模擬開關需要注意哪些指標

選擇開關時需考察以下指標：

1、通道數量

集成模擬開關通常包括多個通道。通道數量對傳輸信號的精度和開關切換速率有直接的影響，通道數越多，寄生電容和泄漏電流就越大。因為當選通一路時，其它阻斷的通道并不是完全斷開，而是處于高阻狀態，會對導通通道產生泄漏電流，通道越多，漏電流越大，通道之間的干擾也越強。

2、泄漏電流

一個理想的開關要求導通時電阻為零，斷開時電阻趨于無限大，漏電流為零。而實際開關斷開時為高阻狀態，漏電流不為零，常規的CMOS漏電流約1nA。如果信號源內阻很高，傳輸信號是電流量，就特別需要考慮模擬開關的泄漏電流，一般希望泄漏電流越小越好。

3、開關速度

指開關接通或斷開的速度。通常用接通時間TON和斷開時間TOFF表示。對于需要傳輸快變化信號的場合，要求模擬開關的切換速度高，同時還應該考慮與后級采樣保持電路和A/D轉換器的速度相適應，從而以最優的性能價格比來選擇器件。
