1. 引言

中國自古以來重視農業發展，尤其在水果種植方面取得了顯著成就，品種繁多，面積廣泛覆蓋，居全球前列。隨著經濟增長和生活品質提升，消費者更加注重飲食營養，水果已成為生活中不可或缺的一部分，使中國成為全球最大的水果消費地[1]。目前，水果商戶主要依賴人工識別水果種類并進行稱重和結算，這種方式不便且不環保。水果種類繁多，外觀相似，增加了識別難度，人工處理速度慢且易出錯。中國勞動力成本不斷上升，傳統服務模式浪費人力資源，影響顧客滿意度和超市盈利。因此，探索自動水果識別結算方法十分重要[2]。

水果識別技術通過深度分析水果圖像或視頻，實現智能判別，廣泛適用于水果商店和無人超市，提升購物體驗，減少人力成本，優化運營效果。加快智慧農業發展，推動農業數字化、智能化發展，實現高效可持續的智慧農業。推動智能城市發展，在無人自助超市中，智能水果識別系統能自動完成消費流程，提供便捷高效的購物體驗。

2. 相關工作

基于機器視覺的水果識別方法通常包括三個步驟。首先是圖像預處理，包括調整圖像的亮度和對比度、顏色空間轉換、直方圖均衡化、以及像素值歸一化[3]。其次是特征提取，方法包括顏色直方圖([4]、Gabor濾波[5]、局部二值模式[6]、方向梯度直方圖[7]、邊緣特征如Sobel [8]和Canny [9]、尺度不變特征變換[10]以及主成分分析[11]。最后是分類，常用方法有支持向量機[12]、K最近鄰[13]、決策樹(Decision Tree) [14]和隨機森林[15]。

近年來，基于深度學習的水果識別方法取得了顯著進展。Enciso等人基于AlexNet模型在320張數據集上，對檸檬的新鮮和腐爛分類分別達到了98.25%和93.73%的準確率[16]。孟欣欣等人基于計算機視覺的香梨果實目標檢測模型，使用Resnet模型在9600張水果數據上進行預訓練，并構建了Mask R-CNN模型，在成熟香梨數據集上的平均分割準確率達到98.02% [17]。Xue等人提出了一種基于深度學習的混合水果分類方法，構建了CAE-ADN框架，結合了注意力模型和卷積自動編碼器，實現了高效的水果圖像分類[18]。Lu等人基于DenseNet201模型和遷移學習技術，實現了番茄分類的高準確率，即使在圖像質量受干擾的情況下，分類準確率仍達到96.16% [19]。

此外，Chandel等人基于GoogLeNet模型，提出了一種用于識別農作物水分脅迫條件的方法，在1200張包含玉米、秋葵和大豆的數據集上，表現優異[20]。Kang等人基于ResNet模型，建立了一個能夠區分水果新鮮度和種類的分類模型，收集了18,000張包含7類水果的圖片，通過遷移學習技術進行模型訓練，新鮮度分類的識別準確率達到98.50%，種類分類的識別準確率為97.43% [21]。Ismail等人提出了一種基于CNN的實時水果等級分類系統，使用EfficientNet模型對蘋果和香蕉的數據集進行驗證，分類準確率達99.2% [22]。Huang等人提出了一種基于ViT的神經網絡模型，建立了一個包含9375次對15種水果的觸覺數據集[23]。這些研究展示了深度學習在水果識別中的廣泛應用和高效性能，為進一步研究和應用提供了堅實的基礎。

3. 方法

3.1. 基礎模型選擇

針對移動端的水果識別應用部署，本文選用內存為2 GB的Rockchip RK3399-mid芯片，因此需要考慮模型權重大小和模型計算量。因此本文對模型的篩選規則為模型計算量(FLOPS/106)小于10,000，模型參數量小于100 M。通過對目前主流的網絡模型進行篩選，本文選用DenseNet-169 [30]為本文的骨干網絡，用于后續的研究，其模型結構如圖1所示。

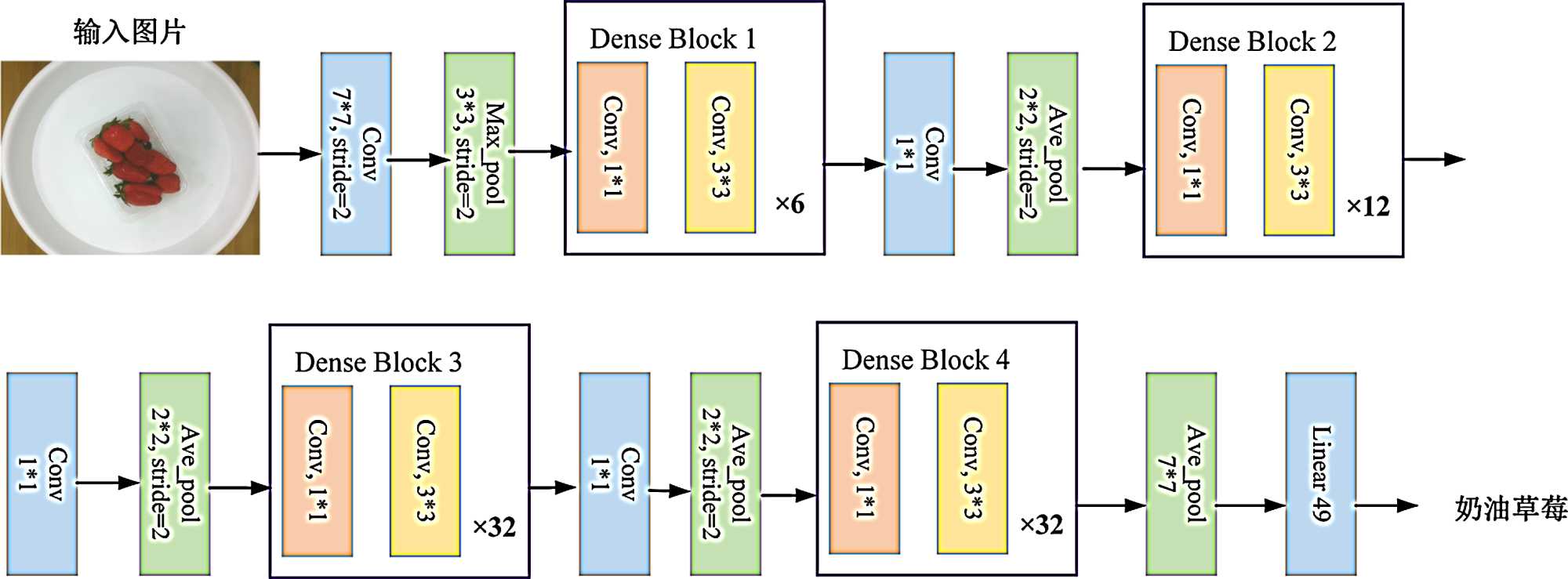

Figure 1. DenseNet-169 model architecture

圖1. DenseNet-169模型結構

3.2. 注意力機制

為進一步提升模型性能。讓模型更好地關注到水果的細節紋理，小目標水果特征，并緩解包裝、擺放數量等干擾信息的影響，本文嘗試在骨干網絡中引入注意力機制。結合DenseNet-169模型自身特點，其優勢在于稠密塊連接，如在稠密塊中添加注意力將會破壞稠密結構，因此，本文主要在其稠密塊連接處進行添加注意力。

本文設計新的注意力模塊，殘差混合注意力(Residual Mixed attention, RMA)。同時考慮空間和通道信息，使用多尺度卷積特征融合形式提取通道信息，并添加殘差連接，相比于單一尺度特征提取，多尺度特征可以動態調整對目標的關注程度，使得模型對于尺度變化具有更好的適應性，綜合利用水果的全局結構和局部細節信息提高模型對圖像的識別準確性，從而提高模型的魯棒性。

其模型結構如圖2所示，首先分別通過3 × 3卷積核和5 × 5卷積核對輸入特征進行卷積提取，得到兩個不同尺度的特征圖，然后通過相加操作同時結合兩個不同尺度的特征圖，輸入至全局平均池化層得到權重向量，并通過一個線性層來映射全局特征向量，再通過Sigmoid激活函數將其歸一化到0到1之間，得到全局特征向量，然后分別對所提取的多尺度特征進行加權輸出，并通過Concat操作按照通道拼接，然后對特征使用1 × 1卷積核進行通道融合并輸入空間注意力模塊。

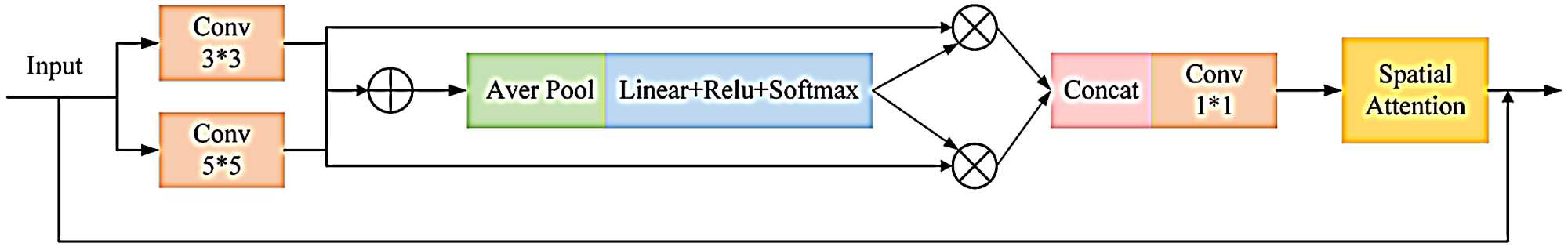

Figure 2. Residual Mixed Attention (RMA) module

圖2. 殘差混合注意力RMA模塊

3.3. 添加ViT Block

深層特征是對輸入數據進行多次非線性變換后得到的結果，具有更高級的語義信息，因此對深層特征的信息整合可以使得模型具有更好的泛化性，提升識別精度。ViT [24]架構使用自注意力機制來捕捉圖像中的全局信息，能夠更好地理解圖像整體結構和上下文關系，具有更好的語義理解能力，可以增強模型的泛化能力。

因此為提升模型深層語義提取能力，增強泛化性。本文實現適合在CNN模型中添加的ViT Block，其模型結構如圖3所示，通過對三維輸入特征按照形狀依次展平變成二維特征，并進行線性映射實現通道特征融合得到新的長度為D的二維特征，然后對特征進行位置編碼，輸入Encoder塊，進行深層特征抽取，并輸出特征。

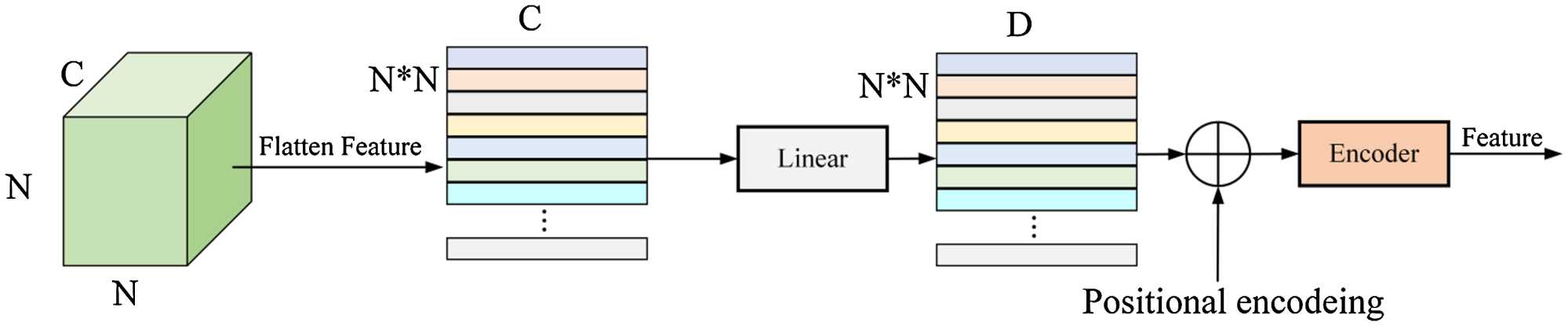

Figure 3. ViT Block module

圖3. ViT Block結構圖

本文嘗試在DenseNet-169模型中添加基于ViT架構的語義提取模塊。通過分析認為CNN在處理圖像淺層特征時具有先驗知識即歸納偏置(Inductive Bias)例如平移等變性、局部連接性，因此能夠更好地利用圖像本身的空間信息，而ViT結構缺少了這種歸納偏置，并且在前期ViT架構計算復雜度也較高。因此對于低級特征處理階段CNN更具優勢，而隨著模型層數的加深，多重卷積操作使得模型特征逐漸深層化，使得特征更加具有語義性，且特征尺寸有所下降，此時ViT Block更具有優勢。最終的模型結構如圖4所示。

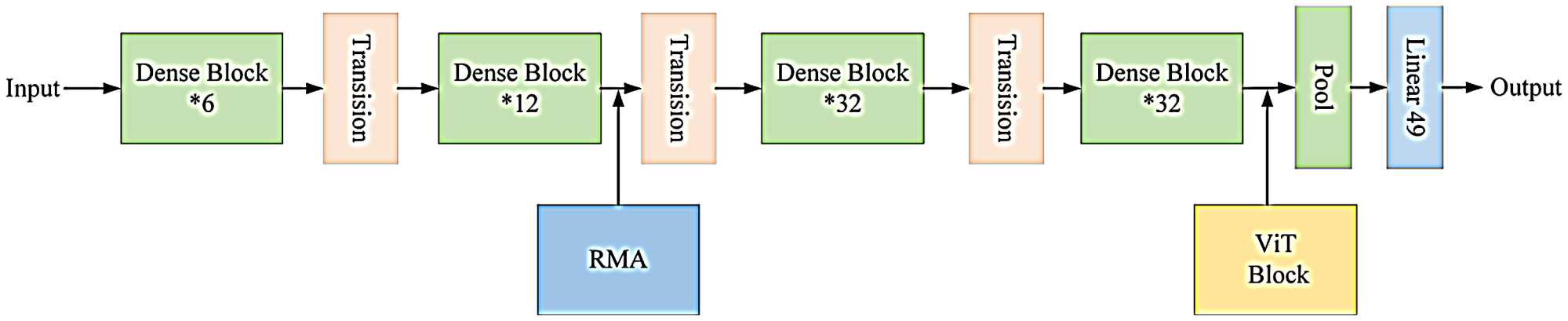

Figure 4. DenseRMA_ViT model architecture

圖4. DenseRMA_ViT模型結構圖

3.4. 改進損失函數

損失函數在分類模型中扮演著非常重要的角色，用于衡量模型預測與真實標簽的差距，模型根據損失來調整參數，模型的訓練過程旨在最小化損失函數，使得模型能夠從訓練數據中學到合適的特征和規律，以便正確分類樣本。因此選擇合適的損失函數可以幫助提高模型的性能、泛化能力以及對特定問題的適應性。常規分類損失函數為交叉熵?fù)p失(Cross-Entropy Loss)，計算公式如下：

LCE(p,y)=?∑Ki=1yilog(pi)???(?,?)=?∑?=1???log(??)(1)

其中K為水果類別數，P為預測概率類別向量，y為真實標簽獨熱編碼向量。

通過分析模型訓練損失曲線圖和數據集特點發現，數據集樣本中簡單樣本居多，困難樣本相對較少。而交叉熵?fù)p失函數沒有對簡單樣本和困難樣本的損失進行區分。雖然困難樣本的損失較大，但是簡單樣本數量多，這將會導致模型過多地關注簡單樣本的損失，模型難以學習困難樣本的特征。同時本文水果識別系統在后續使用中會對識別錯誤的水果圖片進行收集，并進行模型微調，然而在實際使用中，對于熱銷水果收集到的圖片必定更多，這對于后續模型微調將會造成類別樣本不均衡問題?；谏鲜鰞蓚€(gè)問題，本文基于Focal Loss [25]對損失函數進行改進，計算公式如下：

LF(pt)=?wt(1?pt)2log(pt)??(??)=???(1???)2log(??)(2)

其中t為對應類別序號，wt為對應類別損失權重，在訓練之前設定，統計訓練樣本類別數量，設定樣本數最高類別的損失權重為1，其他類別的損失權重為與樣本數最高類別的比值的倒數，即數量越少權重越大，因此相對地提升小樣本數量類別的損失權重。Pt為對應預測類別概率。當Pt越接近1，即樣本為簡單樣本，(1 ? Pt)2則相對越小，模型對簡單樣本的損失相對權重越小。當Pt越接近0，即樣本為困難樣本，(1 ? Pt)2則相對越大，模型對困難樣本的損失相對權重越大。

4. 實驗

4.1. 數據集

目前常見的水果數據集包括FruitVeg-81 [26]、Fruits-262 [27]、Fruits-360 [28]等，其中數字代表數據集中水果種類數量，圖5展示了部分上述水果數據集的圖片。可以看出盡管Fruits-360的水果種類眾多，但相對于其他數據集過于簡單，不適合實際超市場景的應用。FruitVeg-81數據集除了水果圖片，還包含了蔬菜圖片，并且果蔬類別數量相較于Fruits-262較少，因此在公開數據集中，F(xiàn)ruits-262數據集更加適合作為水果識別系統模型訓練數據集。

盡管Fruits-262包含大量水果種類和圖片，但與本地超市的水果種類仍有差距。例如，本地超市的蘋果種類包括樹頂紅富士、優選紅富士、脆心甜紅富士、甜心小蘋果，而Fruits-262中有apple (蘋果)、elephant apple (象蘋果)、malay apple (馬來蘋果)、otaheite apple (塔希提蘋果)，相關圖片如圖6所示。雖然其他三類水果名稱與apple相關，但與本地常見蘋果差異較大，難以視為同一類。類似情況在其他水果中也存在。因此，F(xiàn)ruits-262盡管種類多，但未細分類，也未覆蓋本地超市的水果種類。因此，構建適用于本地超市的水果數據集對于水果識別系統至關重要。

Figure 5. Sample Images from the public dataset

圖5. 公開數據集部分圖片

Figure 6. Images of some apple varieties from the fruits-262 dataset

圖6. Fruits-262部分相關蘋果種類圖片

本文通過自制數據集用于訓練模型得到權重，用于實際超市水果識別系統，并且使用公開數據集Fruits-262驗證模型在算法上改進的有效性。在實際超市應用場景中，水果種類繁多同時存在較多細分類，因此為貼合超市的實際使用，在拍攝時覆蓋超市所有種類水果，確保數據集的多樣性。本文拍攝49種超市水果，在實際分類模型中，模型依照序號對類別預測概率進行輸出。由于水果包裝狀態存在差異，包括袋裝盒裝和散裝等，因此本文考慮到實際使用針對不同水果的不同包裝進行拍攝，提高模型的泛化性。針對不同水果的狀態拍攝，如圖7為小番茄不同狀態下的拍攝圖片。

數據集擴增有助于提升模型泛化性和識別精度，防止過擬合。Meta開源的SAM (Segment Anything Model) [29]實現了無需標注即可對任意圖像中的任何物體進行分割。本文基于SAM設計了水果數據集擴增方法。將圖片傳入SAM，隨機生成多個提示輸入，對圖像進行分割，得到分割對象。然后對分割對象進行1到4次隨機復制，并隨機翻轉、旋轉、縮放，在背景圖像上隨機粘貼，完成數據擴增。如圖8所示，對同一張草莓圖像隨機生成提示點進行擴充，左列為隨機提示點，中間為分割實例，右列為最終擴充圖。最終，每種水果圖片擴增至6000張，總計29.4萬張，命名為DailyFruit-49。

Figure 7. Photoshoot of cherry tomatoes in different states

圖7. 小番茄不同狀態下的圖片拍攝

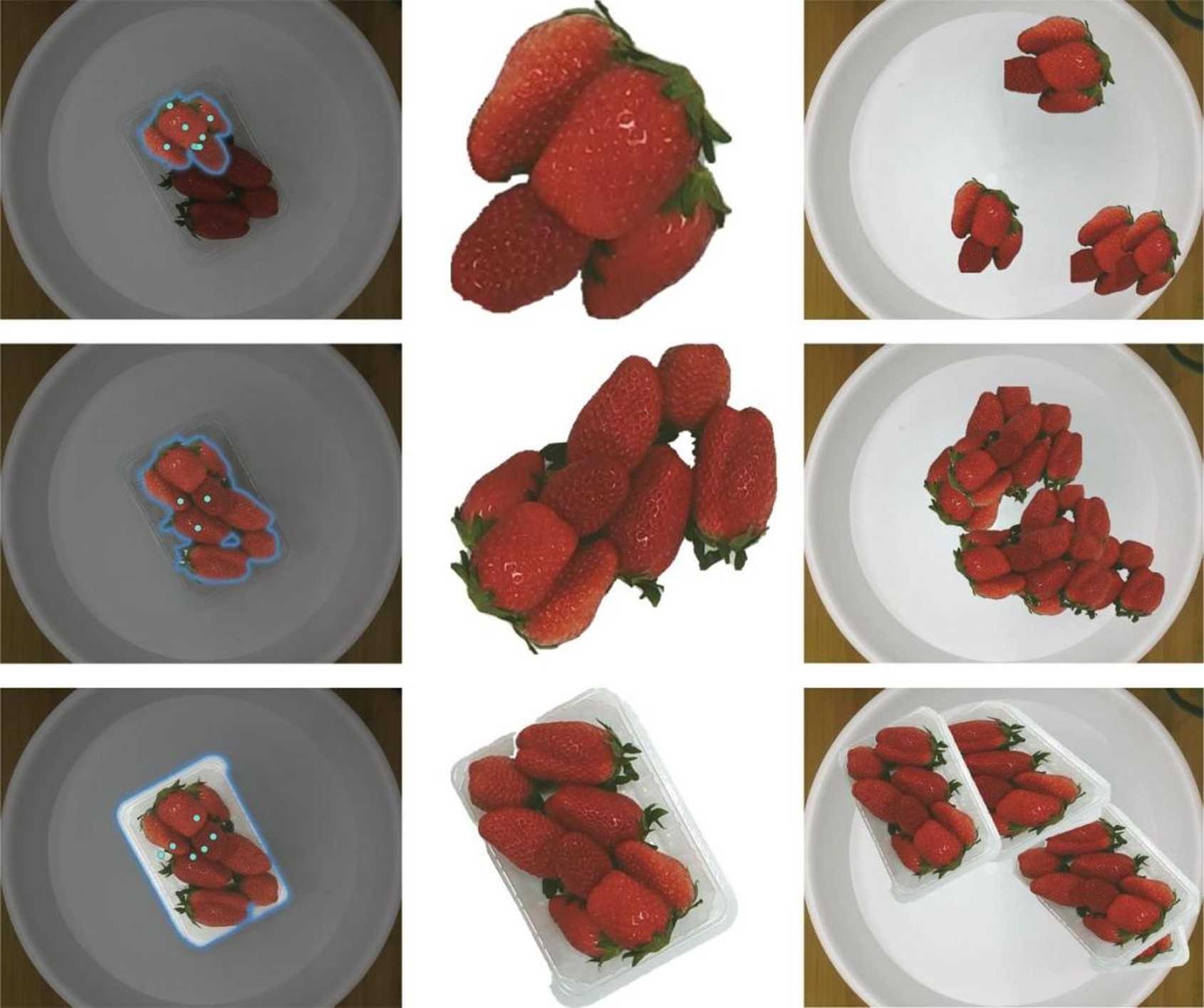

Figure 8. Fruit image augmentation concept based on SAM

圖8. 基于SAM的水果圖片擴增示意圖

4.2. 評價指標

為了全面客觀地評價模型對水果識別的性能，本文采用多種圖像分類評價指標，包括準確率(Accuracy)、精確率(Precision)、召回率(Recall)、F1分?jǐn)?shù)(F1 Score, F1)。準確率、精確率、召回率的數學表達式如式(3)、(4)、(5)所示。表1解釋了式中元素具體情況。

acc=TP+TNTP+TN+FP+FN???=??+????+??+??+??(3)

pre=TPTP+FP???=????+??(4)

recall=TPTP+FN??????=????+??(5)

F1=2×pre×recallpre+recall?1=2×???×?????????+??????(6)

Table 1. Table of precision and recall explanation

表1. 精確率和召回率解釋表

F1分?jǐn)?shù)是精確率和召回率的調和平均，綜合考慮了分類器的精確性和召回率，是一個綜合性的評價指標，可以更加綜合地反映了分類器的性能。其數學表達式如式(4)所示。

4.3. 消融實驗

為驗證改進模型的有效性，本文使用公開數據集Fruits-262進行消融實驗，驗證算法改進的有效性，盡管Fruits-262數據與實際應用數據相差較大，但是從算法角度，復雜數據依然存在參考價值。為證明本文對模型改進的有效性，對RMA模塊、ViT Block、Focal Loss進行消融實驗，并統計結果如表2所示，由表可知相較于基礎骨干網絡，3種改進方案的有效性，模型最終Accuracy、Precision、Recall、F1為75.28%、75.84、75.37%、75.60%，相較于僅添加RMA模塊，雖然精確率有所降低，但是召回率和綜合性能F1有所提升，說明模型有效緩解了樣本不均衡，提升了模型的綜合性能，證明Focal Loss改進的有效性。同時對比原始模型1號DenseNet-169，添加改進模塊的模型性能均有所提升，證明DenseRAM_ViT改進的有效性。

Table 2. Ablation study results on the Fruits-262 dataset

表2. 在Fruits-262數據集上的消融實驗結果

同時為了直觀展現添加RMA的效果對比，如圖9使用梯度類激活熱力圖對Fruits-262數據集中部分圖像各區域受關注程度做可視化展示，由圖第一行對比可知，相對于原始模型DenseNet-169，添加了RMA注意力模型減少了對背景的關注，并且加大了對水果目標的關注，由圖第二行對比可知，改進模型增大了對水果目標的關注程度與范圍，因此證明了本文改進注意力RMA的有效性。

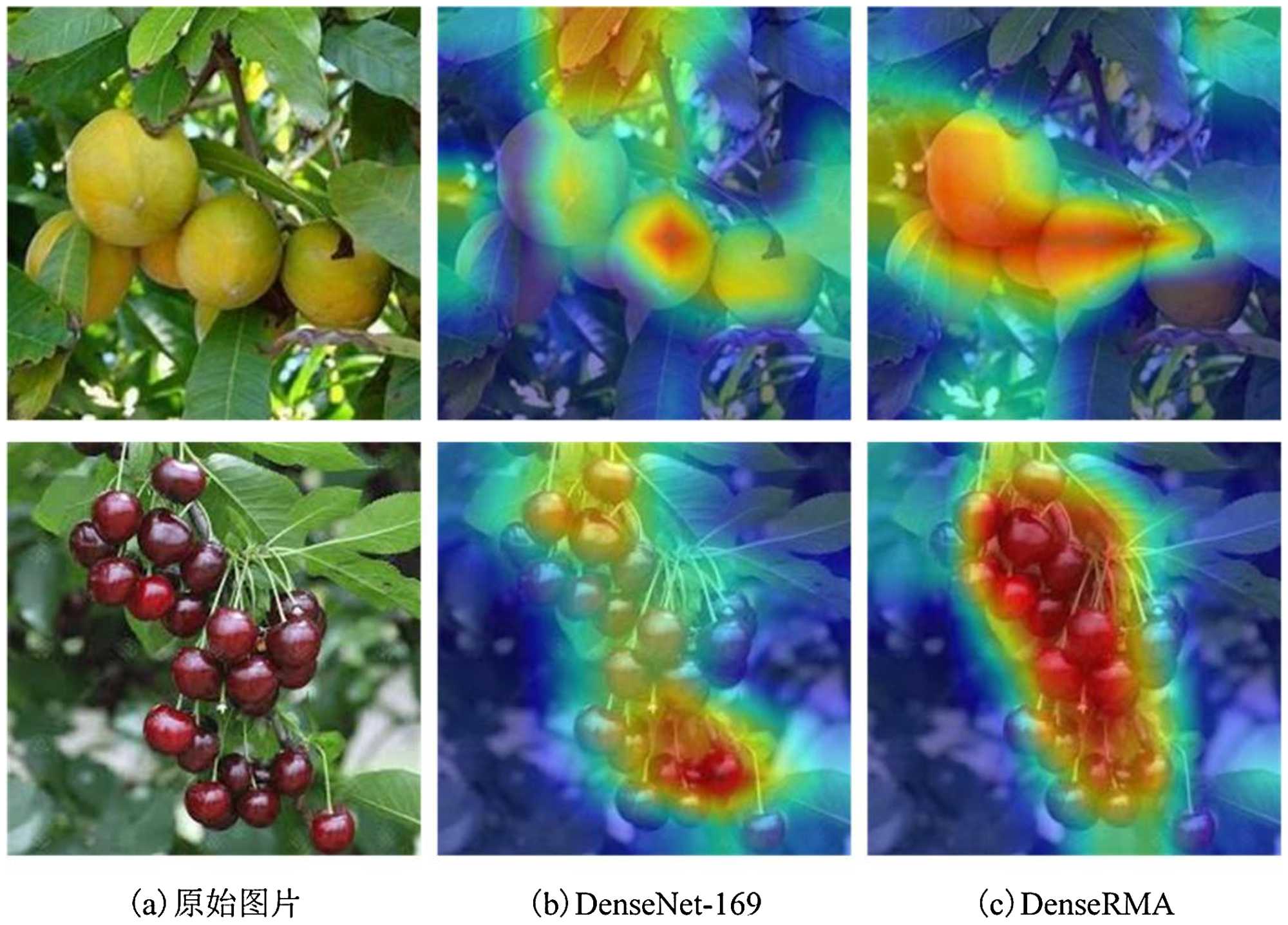

Figure 9. Comparison of heatmaps with and without the Introduction of the RMA module

圖9. 引入RMA模塊熱力圖對比

4.4. 結果對比

為了說明本文模型設計的有效性，列舉具有代表性的同類水果識別研究進行對比，結果如表3所示，盡管有些研究識別性能很好，但是他們的研究水果種類與數量較少，不具有代表性。在公開數據集Fruits-262上，本文最終實現模型DenseRMA_ViT性能相對于數據集發布者M(jìn)inut [28]有較大提升。在自制數

Table 3. Comparison of related studies on fruit recognition

表3. 水果識別相關研究對比

據集DailyFruit-49上，本文對比了深度學習經典分類模型Mobile v2、ResNet、DenseNet、ViT，由此證明模型的改進有效性，同時本實驗覆蓋的水果種類范圍大，前5類識別精度達到99.73%，識別率能夠滿足實際使用需求。綜上可知本實驗設計的水果識別算法在水果識別領域具有應用價值。

4.5. 系統實現

系統的終端為Android系統，深度學習模型基于Pytorch框架和Python語言實現，但無法直接在終端部署。因此，需要將模型轉換為適合終端部署的格式。本文采用TorchScript進行模型格式轉化。TorchScript [33]具有運行獨立性、高性能、跨平臺支持等優點，可以將PyTorch模型轉換為獨立格式，使其無需依賴Python解釋器，可以在移動端和嵌入式設備上運行，并且無需重新訓練模型。同時，TorchScript的靜態圖表示可以優化模型性能和效率，如進行模型剪枝等。經過測試，水果識別終端設備不需要高性能CPU或GPU，在瑞芯微的RK3399芯片上可以流暢運行，其他設備如攝像頭也不需要高端配置。

本文系統設計框架如圖10所示，分為四個模塊：水果檢測模塊、前端交互模塊、后臺自更新模塊、終端更新模塊。四個模塊相互連接，形成閉環，實現系統自更新。系統通過攝像頭實時拍攝用戶購買的水果圖像，使用模型進行識別，并在終端界面展示供用戶交互。用戶可在終端界面更正識別錯誤的水果種類，并將正確信息上傳至后臺服務器。后臺系統收集誤識別圖片，管理人員進行檢測與修正。當誤識別圖片達到一定數量，后臺啟動遷移學習進行模型微調，并發布新權重。終端設備每日重啟時會檢查新權重并進行更新。整個系統實現了水果圖像自動化識別與模型權重自優化，隨著使用時間的推移，系統將獲得更大的水果圖像數據集和更優的模型權重。

Figure 10. Framework diagram of deep learning-based fruit detection system

圖10. 基于深度學習的水果檢測系統設計框架圖

水果檢測模塊為主要功能，涉及整個裝置，其整體結果如圖11所示，該模塊包括攝像頭拍攝模塊、水果展示臺、終端處理模塊。由用戶將待購買商品放入展示臺，并通過攝像頭進行拍攝傳入終端，終端設備部署識別程序，對水果進行識別。模型的部署包括對所得到的Pytorch模型權重pth文件進行轉換為TorchScript格式，再結合Android應用程序進行模型嵌入轉換好的模型完成部署。

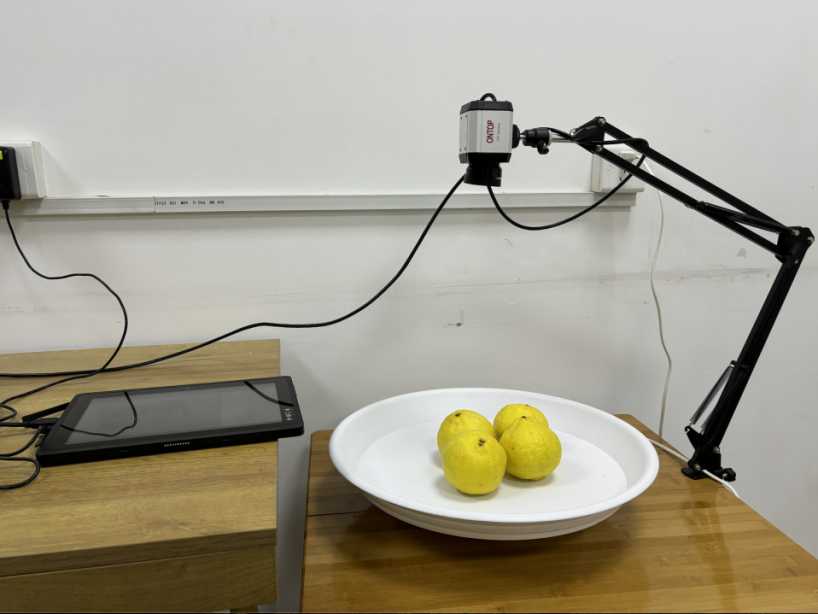

Figure 11. Fruit photography device

圖11. 水果拍攝裝置

4.6. 實際超市水果驗證

為驗證DenseRMA_ViT水果識別算法的有效性，在本地超市進行了實地拍攝和識別測試。由于季節原因，部分水果未在售，對28種在售水果進行拍攝，每種4張，分別以袋裝和散裝1:3拍攝，共112張。拍攝過程中不固定光照、角度和距離，以增加難度。識別結果顯示，Top5全部正確，但有些不足，如奇異果的Top1識別錯誤。整體上，模型Top1識別準確率為84.82%，Top5為96.43%。相比基礎模型DenseNet-169的Top1準確率79.46%、Top5準確率90.18%，改進模型分別提升了5.36%和6.25%。盡管存在誤識別，系統可以收集誤識別圖像，更新數據集并微調模型權重，從而提升精度。

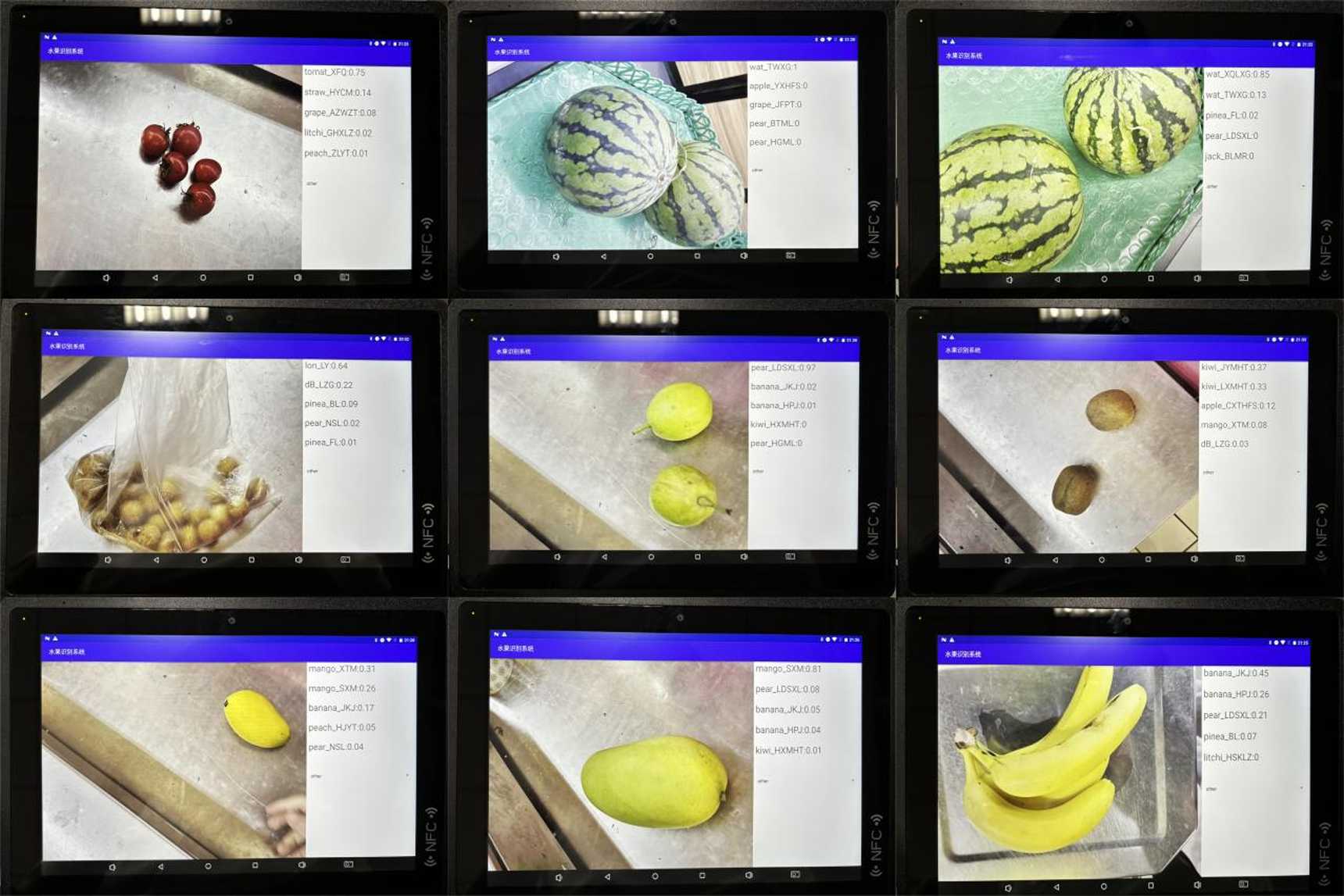

Figure 12. Supermarket real-world testing

圖12. 超市實拍測試

5. 結論

水果自動識別提升商店效益，減少標簽，環保，是智慧農業關鍵。本文為本地超市構建了新水果數據集，設計了基于深度學習的識別系統，實現自動識別，加快智慧農業推廣。拍攝超市各種水果，考慮盒裝、袋裝、散裝等不同包裝。首次應用SAM進行數據擴增，構建包含49種水果、29.4萬張圖片的DailyFruit-49數據集。選擇DenseNet為基礎模型，結合通道與空間注意力機制，設計RMA注意力機制，改進ViT Block用于深層語義特征提取，得到DenseRMA_ViT模型?；贔ocal Loss改進交叉熵?fù)p失函數，增強對困難和少樣本水果的關注，提升模型泛化性。在低算力終端部署識別系統，并設計自動微調模型權重的機制，通過收集誤識別圖片不斷優化模型，提升識別率，驗證超市實際效果。

NOTES

*通訊作者。
