1. 引言

目前，相應的在國內外使用的巷道超前預報預測設備主要有：國外的有瑞典生產的TSP203探測系統[1]、美國生產的TRT7000探測系統[2]，俄羅斯生產的TGS-360Pro探測系統[3]等；國內的有北京同度工程物探技術有限公司生產的TST探測系統[4]、北京市水電物探研究所生產的TGP206探測系統[5]和云南航天工程物探檢測股份有限公司生產的AGI-T3探測系統[6]，以及還有在煤礦井下巷道掘進前方作預報預測的MSP探測設備[7] [8]。這些設備在使用過程中預報預測的準確性和可靠性還有待提高，主要存在的問題如下：在現有設備中，基本采用傳感部件與采集部件分開設計，也有把傳感部件安裝于鉆孔中，例如，KDZ1114-6B30礦井巷道地質探測儀中的孔中傳感器是由三個正交的單分量速度傳感器安裝在鋼管里制作而成[9]。單分量速度傳感器選擇動圈傳感器，頻率響應不超過400 Hz，響應頻帶窄，工作時，適應于豎直安裝，而置入孔中時，動圈傳感器并不是豎直安裝，這大大降低了傳感器靈敏度，有效的微弱信號無法感知。另外，施工時孔中傳感器置于預先打好的鉆孔中，利用打氣裝置對其打氣把孔中傳感器壓緊在孔壁，采集裝置放在孔外使用信號線纜連接孔中的傳感裝置，施工極其不便，而且有效信號損失比較嚴重。所以，現有巷道地質超前探測設備在使用過程中無法接收極微弱信號，對斷層、陷落柱、老空等較大構造的反射信號反應較為明顯，對較小斷層、軟弱結構、溶洞和含水層反映不明顯，特別在電磁波干擾較大、地形復雜的環境中，其探測精度和準確率更是無從談起。

2. 預報系統組成和功能

2.1. 組成和功能

巷道掘進中孔中地震高精度預報系統是由“井下”和“地面”兩大部分組成的。其中，井下部分主要是由1個無線主機、3個無線探頭、1個無線觸發器、1個震源銅錘、1個錘墊、1根觸發信號線以及其它配件(如：蜂鳴器等)組成。主要功能是進行現場數據采集和存儲，井下設備都是本質安全型設計，并且通過了國家煤礦安全機構的防爆性能檢測和安全認證。地面部分主要是由PC機、儀器電源適配器(充電器)和分析軟件組成的，其主要功能是對所采集的地質數據進行轉儲、深度解析、分析處理和形成成果報告文件，亦即預報結果。預報系統組成設計如圖1所示。

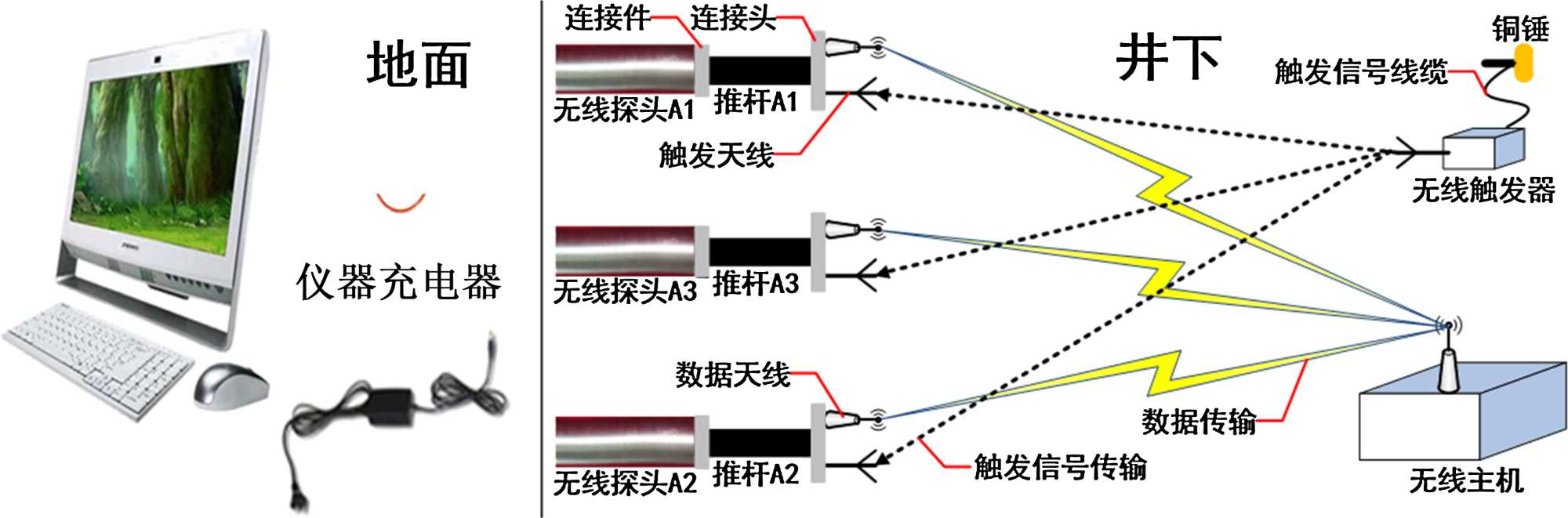

Figure 1. Schematic diagram of the high-precision borehole seismic prediction system for tunnel excavation

圖1. 巷道掘進中孔中地震高精度預報系統組成示意圖

2.2. 預報系統各部件功能簡介

(1) 無線主機：在數據采集之前，無線主機可對3個無線探頭進行參數設置和命令，同時，在數據采集時實時接收3個無線探頭發送的地震數據進行存儲、預處理以及各種實時顯示；數據采集開始時，通知3個無線探頭(A1、A2、A3)執行提前并行數據采集；現場數據采集后，可把數據無線傳輸給計算機；(2) 無線探頭：無線探頭集成了MEMS三分量加速度模塊、數據調理處理模塊、模數轉換模塊、微控制器模塊、WIFI通訊模塊、無線觸發接收模塊、電源模塊(包括充電電路)、電池以及天線等。當現場數據采集時，3個無線探頭接收到無線主機的觸發命令時，同時同步進行數據采集并把采集的地震數據傳送給無線主機；(3) 無線觸發器：通過觸發信號線連接安裝在震源銅錘上的蜂鳴器，把震源銅錘激發蜂鳴片產生的觸發信號發送給無線主機。無線觸發器有3種觸發方式：先短后斷觸發、先斷后短觸發和外部信號觸發；(4) 震源銅錘：采用8磅銅錘，激發產生地震波和觸發信號為地震數據采集提供信號；(5) 錘墊：供震源銅錘激發時使用；(6) 觸發信號線：連接蜂鳴器與無線觸發器；(7) 蜂鳴器：產生觸發信號。

2.3. 預報系統的特點

巷道掘進中孔中地震高精度預報系統具有獨特和精細的設計風格，并應用最先進的電子技術，該系統普遍采用高集成度、高精度、低噪聲、低功耗、小封裝器件，在硬件、軟件和設備組成上加強抗干擾措施，同時，極大限度地簡化常規地震數據采集中所有的模擬電路和數字電路，這樣，既可以減小硬件電路結構體積，又能避免因模擬器件的閥門效應而造成有效信號不可挽回性丟失。其特點如下：

(1) 采用專用模擬–數字抗干擾設計，實現強干擾中微弱有效信號的采集；

(2) 錘震或炮震探測施工方式可選；

(3) 采用高性能三分量加速度檢波器，提高探測精度及距離；

(4) 同時對反射波、繞射波進行反演分析，保證分析成果的準確度；

(5) 波場分離采用F-K濾波，消除噪聲提高信噪比；

(6) 三維觀測三維成像；

(7) 數據通訊可選擇為無線或有線傳輸方式；

(8) 具有遠程升級功能；

(9) 低通、高通、帶通、陷波四種數字DSP濾波方式；

(10) 錘震探測距離80 m以上，炮震探測距離150 m以上。

2.4. 預報系統的技術指標

巷道掘進中孔中地震高精度預報系統技術指標如表1所示。

Table 1. Key technical specifications of the high-precision borehole seismic prediction system for tunnel excavation

表1. 巷道掘進中孔中地震高精度預報系統主要技術指標

3. 預報系統的結構設計

3.1. 無線主機結構簡介

巷道掘進中孔中地震高精度預報系統無線主機組成主要包括：主板、液晶顯示、面板、錳酸鋰電池組、無線路由器、WIFI模塊、2.4 G-WIFI天線、外殼、密封圈、電池盒、托架等，如圖2所示為無線主機外觀示意圖。

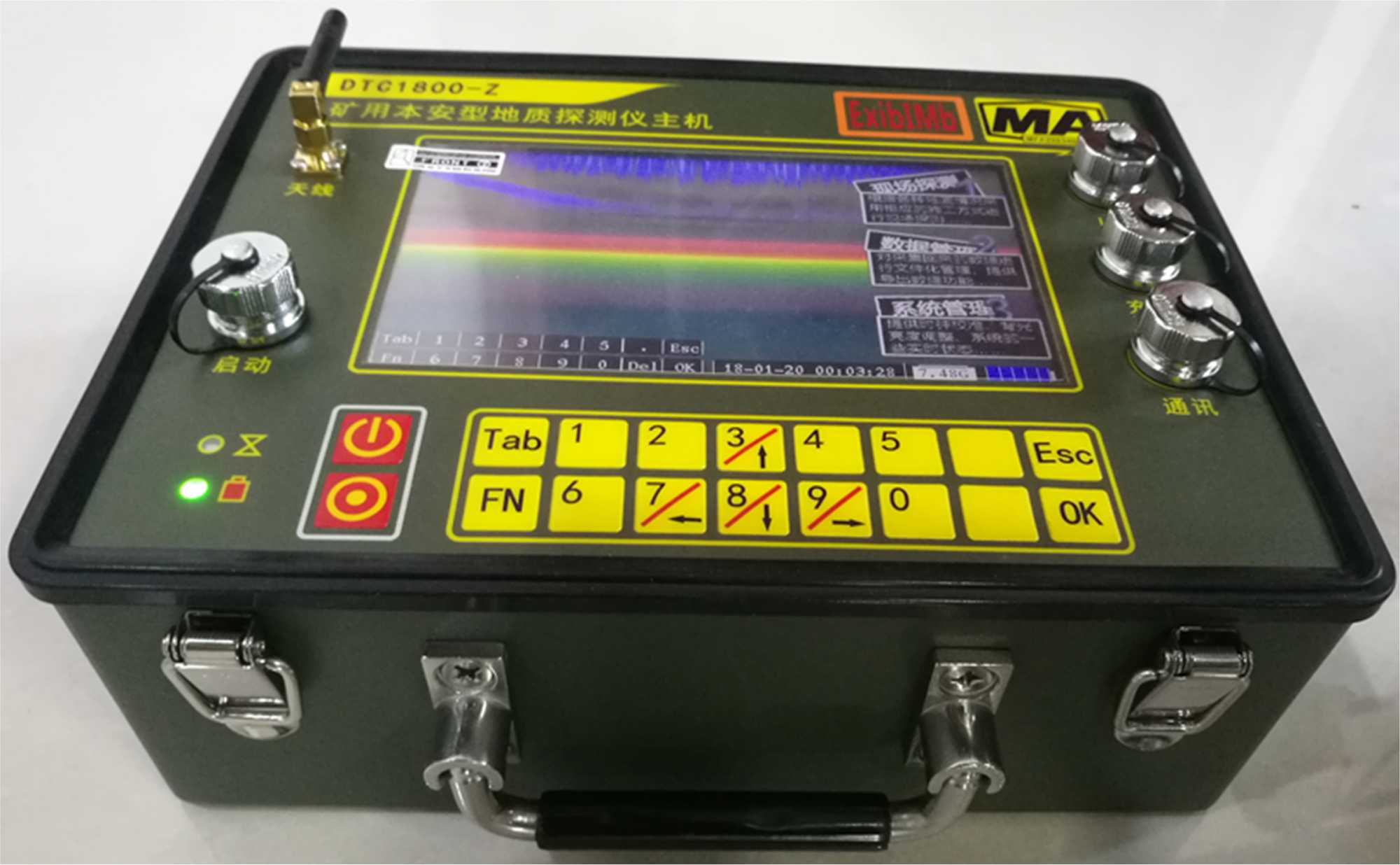

Figure 2. Appearance diagram of the wireless host in the high-precision borehole seismic prediction system for tunnel excavation

圖2. 巷道掘進中孔中地震高精度預報系統無線主機外觀示意圖

3.2. 無線探頭結構設計

巷道掘進中孔中地震高精度預報系統中的無線探頭主要包括：MEMS三分量加速度傳感模塊、信號處理采集模塊、2.4 GHz-WIFI無線數據傳輸模塊、1.0GHz無線模擬接收模塊、電源電路、錳酸鋰柱狀電池組、圓柱外殼、圓柱電池盒、推桿、連接部件、天線等。無線探頭結構如圖3所示，外觀圖如圖4所示。

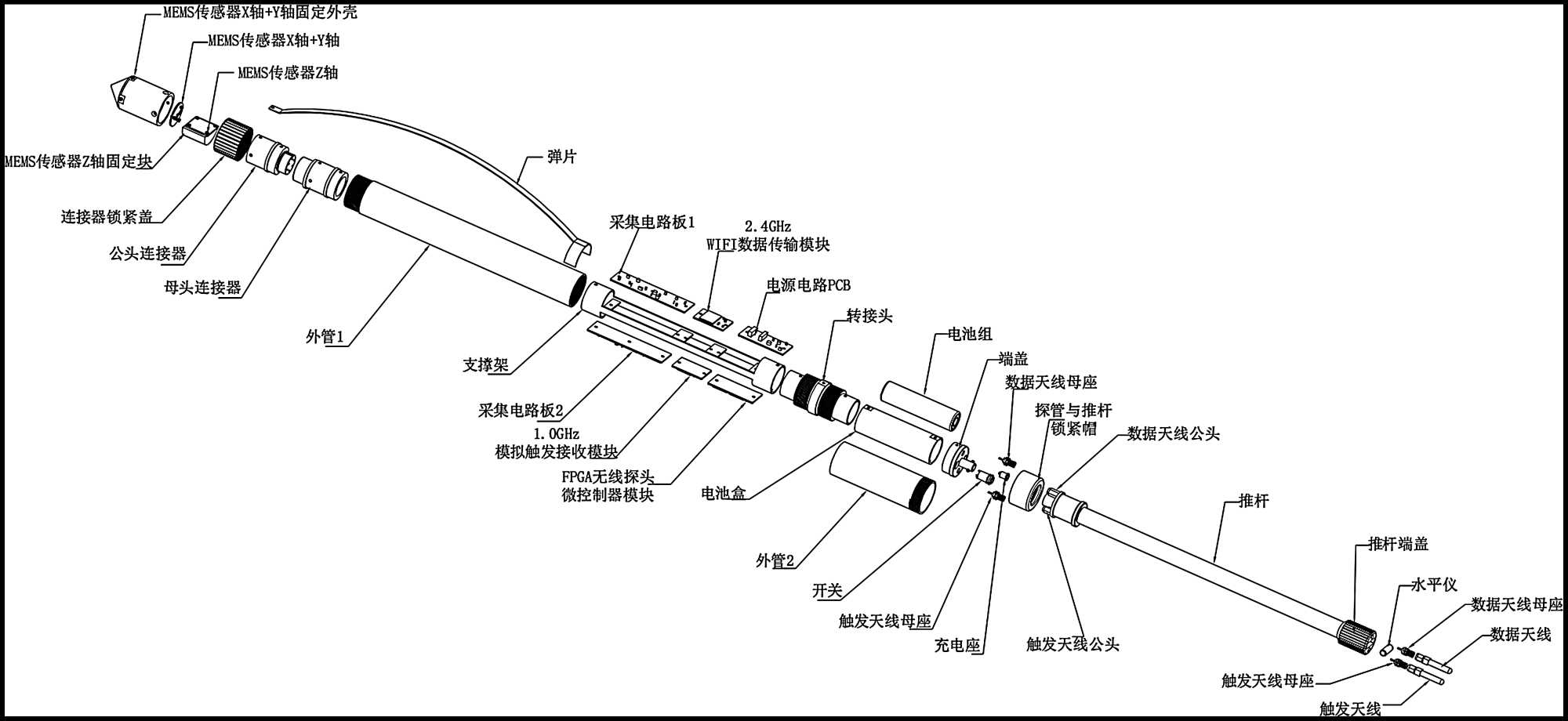

Figure 3. Structural diagram of the wireless probe in the high-precision borehole seismic prediction system for tunnel excavation

圖3. 巷道掘進中孔中地震高精度預報系統無線探頭結構示意圖

Figure 4. Appearance diagram of the wireless host in the high-precision borehole seismic prediction system for tunnel excavation

圖4. 巷道掘進中孔中地震高精度預報系統無線主機外觀示意圖

3.3. 預報系統硬件設計特點

巷道掘進中孔中地震高精度預報系統硬件布置主要是采集到有效的微弱信號。為了實現這個目標，本設計調研了目前市場上同類產品的使用狀況，充分了解這些產品應用過程中存在的優缺點，在這基礎上進行精心設計、反復試驗、步步把關，克服了其它設備存在的缺陷，設計出優良的巷道掘進中孔中地震高精度預報系統。其硬件特點如下：

(1) 無線主機和無線探頭分開設計，并利用無線聯系，避免它們之間因有線聯系而產生的互相干擾。

(2) 無線主機硬件結構簡單，探測時置于巷道空曠處；無線探頭包括FPGA微處理中央單元、高性能MEMS三分量加速度傳感器、信號處理電路、模數轉換電路、無線觸發接收電路、無線WIFI通訊電路以及電源電路等，設計時把這些電路合理設計成模塊板，各板布局得當、合理安排，使獲取微弱信號能力最強，抗干擾能力最強。

(3) 無線主機和無線探頭硬件設計是基于最先進的強大電子技術的基礎上完成的，它采用分布式控制、無線傳輸和集中處理方式，核心芯片選用美國Altera公司片上可編程SOPC技術，F(xiàn)PGA控制人機對話、機機通訊以及相關的各種算法和控制，F(xiàn)PGA控制信號的放大、去噪、實時采集和存儲，接著把采集的地震數據傳輸給系統主機進行顯示和存儲，最后把有效的地震數據傳給PC機由后臺分析軟件來處理。

4. 預報系統的軟件設計

巷道掘進中孔中地震高精度預報系統分析軟件基于所設計硬件作為觀測系統，首先對三維波場中縱橫波信號進行分離和共接收點信號編排，然后應用“F-K”二維波速濾波方法，提取保留掌子面前方的回波信號(負速度)，濾除巷道側面及其它方向的干擾信號；接下來進行圍巖速度掃描分析，確定圍巖的速度分布；最后是在圍巖波速的基礎上，應用觀測到的縱橫波信號進行地質構造的偏移成像。該系統通過上述系列處理過程即可解決波場分離和速度分析問題，具有先進水平。

巷道掘進中孔中地震高精度預報系統包括嵌入式軟件、初始化軟件、信號調理和處理軟件、模數轉換控制軟件、數據存取控制軟件、觸發信號處理軟件、通訊控制軟件、電源管理監控軟件以及檢測警示軟件。

5. 預報系統的應用

巷道掘進中孔中地震高精度預報系統設計適用于探測巷道前方150米以內軟弱帶、破碎帶或裂隙發育情況以及探測巷道前方斷層、陷落柱、采空區或賦水情況等。預報系統應用多項創新技術，可以有效解決巷道在掘進過程中存在的安全隱患，在礦井安全生產預測預報中起著重要作用。自巷道掘進中孔中地震高精度預報系統上市以來，應用次數超過百例，預測預報準確率超過90%，帶來較高的社會效益和經濟效益。

探測案例：

(1) 現場施工：本施工案例為在山西潞安集團某礦工作面巷道掘進前方進行探測，進一步了解工作面前方的地質情況。在布置中，左右兩側各布置12個間距2 m的錘擊點，其中錘擊點距掌子面最近5 m左右，錘擊點距檢波器1為5 m左右，錘擊點距檢波器2為5 m左右，檢波器1、檢波器2在同一個平面上。

(2) 探測結果(如圖5所示)：①在掘進頭前方24 m附近有反射界面，推測為陷落柱局部裂隙較發育及巖層變化影響所致。實際情況在20 m處發生巖性變化，泥巖變砂巖；②在60 m附近為異常界面二，推測為陷落柱中部裂隙及巖層變化影響所致；③在98~108 m范圍為異常帶三，推測為陷落柱邊界，煤巖層變化影響所致。以上結果在后期施工過程得到驗證。

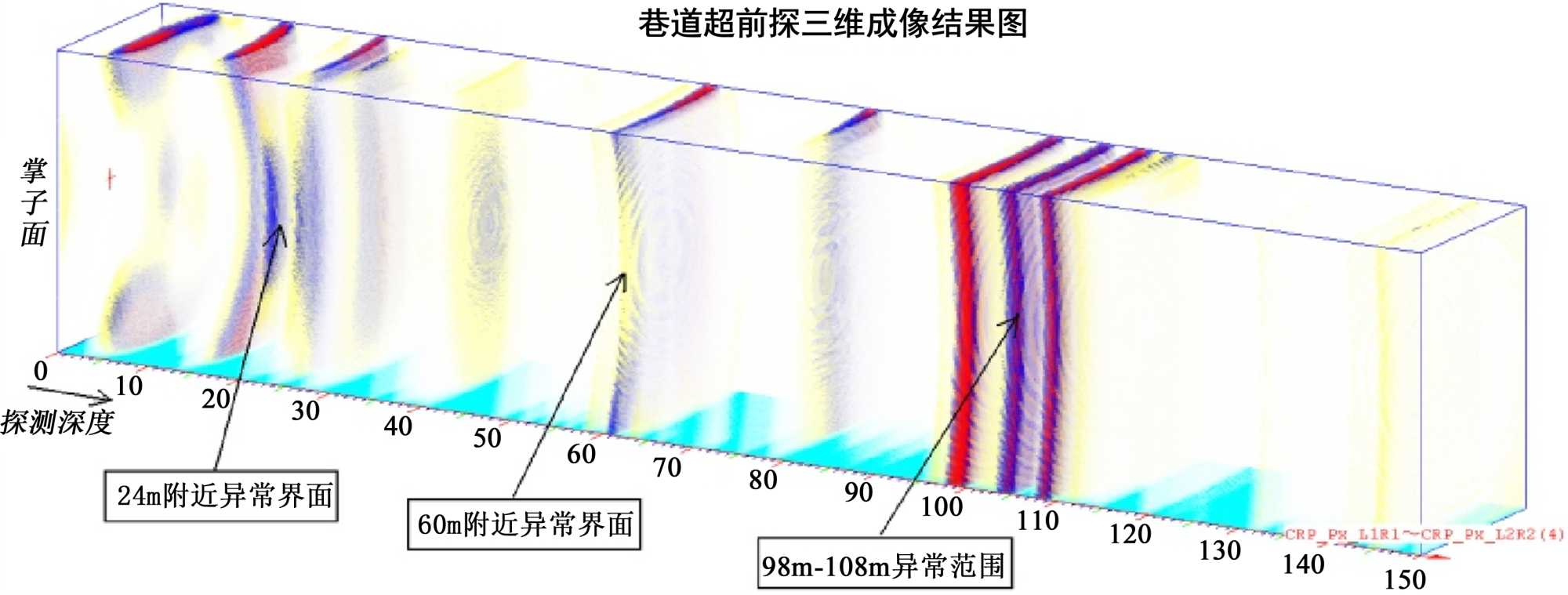

Figure 5. 3D prediction results diagram

圖5. 三維預測預報成果圖

6. 結論

本文詳細介紹了巷道掘進中孔中地震高精度預報系統，該系統的獨特設計以及在應用過程中的驗證，其有益效果在于：

(1) 采集部件與振動傳感部件各自獨立而集成一體，避免線纜連接易受到外部電磁波干擾，增強采集極弱信號的能力。

(2) 啟動觸發信號和數據均采用無線傳輸，沒有線纜受損而影響施工的問題，數據采集完成后立即被數字化保存并進行無線傳輸，不受環境干擾。另外，無線主機與無線探頭因采用無線傳輸而沒有線纜連接，無線主機對數據采集產生不了干擾，簡化施工復雜度，減少工作量，提高了采集極弱信號的能力和探測效率。

(3) 探測施工時，無線探頭埋在鉆孔中，不受外部環境影響，降低外部干擾，提高了采集數據分辨率，而且埋在孔中的傳感器，與被測介質耦合得更好，更容易感知微弱的地震信號。

綜上所述，該系統實現了在巷道掘進中的地震勘探，對高精度、高靈敏度以及準確率的需求，與目前同類產品相比具有更高的穩定性和探測準確性，具有廣泛的應用前景。
