無線終端測試?是指對無線通信設備進行的一系列測試，以確保其在各種通信環境中的性能和安全性符合標準。這些測試主要包括OTA測試和SAR測試。

OTA測試

?OTA(Over The Air)測試?是通過電磁波在空氣中傳播來評估無線設備的性能，而不是通過傳導線連接。這種測試方法能夠更真實地反映設備在實際使用環境中的表現。OTA測試的主要方法包括：

?直接遠場法(DFF)?：直接在遠場區域進行測試。

?間接遠場法(IDFF)?：通過近場數據推算遠場性能。

?近場測試方法(NF)?：在近場區域內進行測試，然后通過算法推算遠場性能。

SAR測試

?SAR(Specific Absorption Rate)測試?用于測量無線設備對人體吸收的電磁輻射量，確保其符合安全標準。SAR值表示單位時間內單位質量的人體組織吸收的電磁波能量，用于評估設備對人體健康的影響。

測試標準和方法

?OTA測試標準?：包括GB/T 9410-2008、YD/T 1484.6-2021、ANSI IEEE 149-2021等。

?SAR測試標準?：如IEEE 1528、OET 65、ANSI/IEEE C95.1-1999等。

1 S3C2410硬件平臺簡介

S3C2410是韓國三星公司生產的新一代高性能微處理器，它是基于ARM920T內核的16/32位RISC處理器.主要應用于嵌入式系統中。

S3C2410擁有強大的數據處理能力.又有著低成本.低功耗等優點.在各種手持及移動設備上的應用越來越廣泛，基于其平臺的程序功能也越來越復雜。于是，在其平臺上架構多線程的操作系統已成為越來越多系統設計者的訴求，本文介紹多線程在S3C2410上的具體實現過程。

2 系統結構分析

串行端口的本質功能足作為CPU和串行設備問的編碼轉換器，一般微機內都配有通信適配器，使計算機能夠與其他具有RS232C串口的計算機或設備進行通信。本系統主要目的是實現宿主機與目標機之間的近距離串行通信，采用的宿主機是Intel X86架構的Red HatLinux9.03環境PC機，而目標機是ARM架構的開發板。

本系統中目標機開發板的內核采用的是三星的S3C2410，該開發板采用核心板加底板的模式.核心板接口采用DIMM200標準連接器.工作非?？煽?，可穩定運行在203 MHz的時鐘頻率下。其外設非常豐富.功能強大.完全可以滿足設計需要。串口線采用常用的RS 232C型接口模式。能實現計算機與開發板間的數據傳輸與控制。

3 系統硬件結構原理

串行通信可以在DOS或Windows環境下進行?？梢杂脜R編或高級語言編寫通信程序，本文介紹如何在Linux操作系統下來實現串口間的通信。

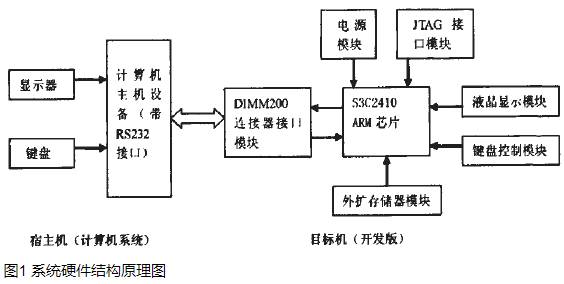

在串口通信的實現過程中。要保證數據傳輸?shù)目煽啃院头€(wěn)定性.其硬件設計是必不可少的，本文中選用S3C2410芯片作為核心器件。S3C2410芯片是SAMSUNG公司16/32位的RISC處理器。采用ARM920T內核，內部具有2個獨立的UART控制器以及分開的16 kB的指令Cache和16 kB數據Cache，每個控制器支持的最高波特率可達到230.4 kb/s。S3C2410芯片的這些特點，為實現在“nux操作系統下計算機與開發板問的串口通信提供了可靠的保證?；赟3C2410的嵌入式串口通信的硬件結構原理如圖1所示。

宿主機計算機系統中，在Linux操作系統下編寫好串口通信的程序.通過JTAG接口模塊下載至目標機即開發板中，在相應的軟件控制命令下.通過串行接口線即町實現宿主機與目標機問數據的發送和接收。目標機中電源模塊提供了開發板系統工作所需的正常電壓。各種數據信息町以通過液晶顯示模塊及時顯示出來.還可以通過鍵盤控制模塊來實現對日標機操作的控制，外擴存儲器模塊町以由FLASH或SDRAM構成，當然作為一個完整的系統.還必須配有其他外圍電路，以保證系統的正常工作。

4 軟件實現

串口通信軟件的設計是系統成功運行的關鍵，如何保證通信的效率、可靠性、實時性以及節約系統的資源足設計者關心的問題，因此通信協議的定義、軟件外發的結構設計、程序開發工具的選擇在系統設計中極其重要。PC端串口通信程序的開發是基于Windows環境面向?qū)ο蟮脑O(shè)計方法，開發環境選用vc++，實現的方法有多種，對此作介紹的文獻也較多。在此不詳述。對于單片機端的串口通信程序，有文獻介紹基于匯編語言的程序框架，但基于分層結構的C語苦實現卻少有介紹。下面將具體介紹在KeilC51中，分層結構框架下串口全雙工通信程序的設計與實現。

4.1 通信協議口波特率

基于串I=1的通信模式有間步通信和異步通信兩種，這取采用的是異步串行通信。在通信過程中，單片機應處理以下問題： (1)識別命令。PC機將命令傳送給單片機，單片機能夠識別不同的命令而且根據不同的命令內容完成不同的操作。(2)識別數據。單片機能識別附加在命令后的數據。傳送數據的最大位數由設置的緩沖區大小決定。(3)出錯處理。包括識別無效命令和處理通信錯誤。當啦片機接收到系統沒有定義過的命令.或者收到的命令不符合預先定義的格式時。它應該做出響應.向系統報錯并能進行錯誤處理，錯誤類型編號應事先定義。(4)正確應答。當單片機系統接收到一條沒有通信錯誤且符合通信協議的信息時，應根據所接收的命令進行相應操作，并把操作結果返回PC機.如發一個“OK”信息以示確認。

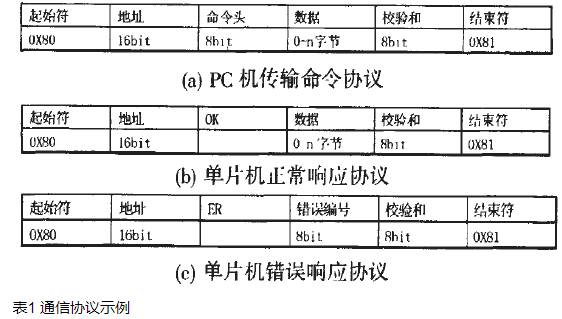

PC機應處理的問題：(1)采集單片機發送的數據，如某設備模塊的狀態信息;(2)接收單片機的正常響應和錯誤響應信息，若足錯誤響應信息，應根據錯誤類型，以處理。由于控制的設備模塊可能有多個，通過對設備模塊統一編址，給不同的設備設置唯一的16位地址加以區分。這樣在PC機和單片機進行數據傳送時，雙方能夠識別數據的來源及需控制的對象。如表1所樂為通信協議格式示例.由PC機傳輸命令協議和單片機響應協議組成。

4.2 單片機通信軟件的分層設計

單片機系統的軟件開發環境為Keil C51。與匯編語言相比.C語言在結構性、可讀性、可維護性上有明顯的優勢.更利于程序移植和擴展。串口通信程序采用分層結構。即將程序按層次分為物理層、驅動層，應用層，分層設計有以下優點：(1)與主機通信的串口程序支持接收和發送并發處理(主動發送和被動查詢設備并存)，利于提高通信效率及數據處琿的實時性。(2)當單片

機只有一個串口而以串口通信方式控制的設備模塊有多個時。必需對串口擴展，為了簡化硬件則需用軟件實現模擬的串口。因此系統內部應有支持I/O口模擬串口操作的軟件實現。標準串I/O和模擬串口在物理實現上有區別，但采用統一的對外封裝，以提高程序的封裝性和模塊化祥度。(3)防止由于串口操作向在流程中獨占CPU資源.避免漏檢狀態信息等現象發生。

三層程序的主要功能及C語言實現如下所述：

(1)驅動層：也稱抽象層，在該層定義串口基本操作結構?；诖私Y(jié)構實現不同方式下的串口設計，包括中斷方式下的串口實現和I/O口模擬方式下的串口實現。雖然兩種方式的底層實現有所區別。但足驅動層屏蔽不同串口操作的物理細節，簡化應用層對串口的操作。串口的結構定義如下：

typedef struct Serial

{ void (* pfSetBaudRate)(unsigned long baud_rate);//設置串口波特率

void (*pfOpen)(void); //串口打開

void (*pfClose)(void); //串口關閉

unsigned (*pfGetChar)(unsigned char *c); //從接收緩存中取一個數

void (*pfPutChar)(unsigned char c); //發送一個字節

void (*pfPutStr)(unsigned char *tmp_str, unsigned char tmp_len); //發送一串?dāng)?shù)

}Cserial;

(2)物理層：在該層針對不同的串口實體.完成不同的物理操作.如單片機串口初始化、I/O模擬串口方式下的定時器初始化、I/O中斷初始化等。其作用是給不同的串口操作模式提供支撐。針對標準全雙工串口和模擬串口兩類不同的物理實現方式.設計不同的串口實體(包含內部執行每類串口的底層操作及相關基本的外部初始化等操作)，不同的實現方式，綁定不同的操作函數指針.指針指向不同的操作。兩種串口實體封裝成統一的串口基礎類，使程序具有更強的通用性和擴展性。在物理層采用循環FIFO雙緩沖隊列對接收和發送的數據進行緩存、讀取，緩沖區循環FIFO操作方式與中斷方式下接收和發送數據的結合使用，保證了數據處理的可靠性、實時性。，由于篇幅所限.下面只給出了緩沖區結構和相關指針的聲明程序示例代碼：

typedef struct Fifo

{ unsigned char *m_buf;//定義緩沖區首地址

unsigned int m_bufsize;//定義緩沖區大小

unsigned int m_wp; //寫入數據

unsigned int m_rp; //讀出數據

)CFifo;

unsigned char(fFifoPush)(CFifo *me, unsigned char c);//數據入隊

unsigned char(fFifoPop)(CFifo *me);//數據出隊

void fFifolnit(CFifo *me, unsigned char * tmp_buf,unsigned int tmp_size);//初始化

(3)應用層：完成對單片機系統初始化。包括串口驅動結構實體的初始化。然后按統一的串口驅動層接口對串口操作而不關心其物理實現方式，如波特率設置、串口開關、收發數據等，循環接收、處理串口的命令和數據.處理單片機的I/O 口操作等。以下為主應用程序基本架構.本爾例為系統接收串口數據后。直接返回主機。

extern CSerial xdata mSerial; //在物理層，已聲明該串口實體

void main(void)

{ EA=0;//禁止中斷

Uart_Init(); //串口初始化

mSerial.pfSetBaudRate(9600);//設置波特率為9600bps

mSerial.pfOpen(); //打開串口

//?其它初始化程序，

EA=l： //開放中斷

while(1){

if(mSefial.pfGetchar(&i))mSerial.pfPutchar(i)

}

//?其它循環檢測、處理程序

}

無線終端測試對于維護電磁環境和無線通信的安全至關重要。通過這些測試，可以確保設備的輻射性能符合標準，保障用戶在使用過程中的安全和健康。此外，OTA測試還能幫助制造商優化產品設計，提升市場競爭力。
