PI調節器，即比例-積分調節器，是工業控制系統中廣泛應用的一種反饋控制器。它通過結合比例(P)和積分(I)兩種控制作用，實現對系統輸出的精確調節。PI調節器以其結構簡單、易于實現和調試、響應速度快、控制精度高等優點，在化工、石油、冶金、電力、建筑、農業等多個領域發揮著重要作用。對于電機控制，PI調節器是其重要的環節之一。PI調節器的種類和對應的PI參數整定的方法是學習電機控制的必要內容。本期文章主要介紹串聯型PI和并聯型PI，并對PI參數的整定做一個簡單的介紹。

一、PI調節器的種類

圖1-1 并聯型PI調節器

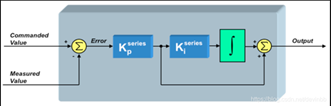

圖1-2 串聯型PI調節器

現在大多數的參考文獻中的PI調節器都屬于并聯型PI調節器，而TI在InstaSPIN-FOC里推崇使用串聯型PI調節器。這兩種PI調節器并沒有什么特別的不同，就看個人習慣選擇哪一種。

二、PI調節器的參數整定(以電流內環PI為例)

兩種PI調節器的參數整定方法的思路都是基于零極點對消的原理，差別就是在整定的過程中有些差別，接下來分別介紹兩種PI調節器的參數整定。

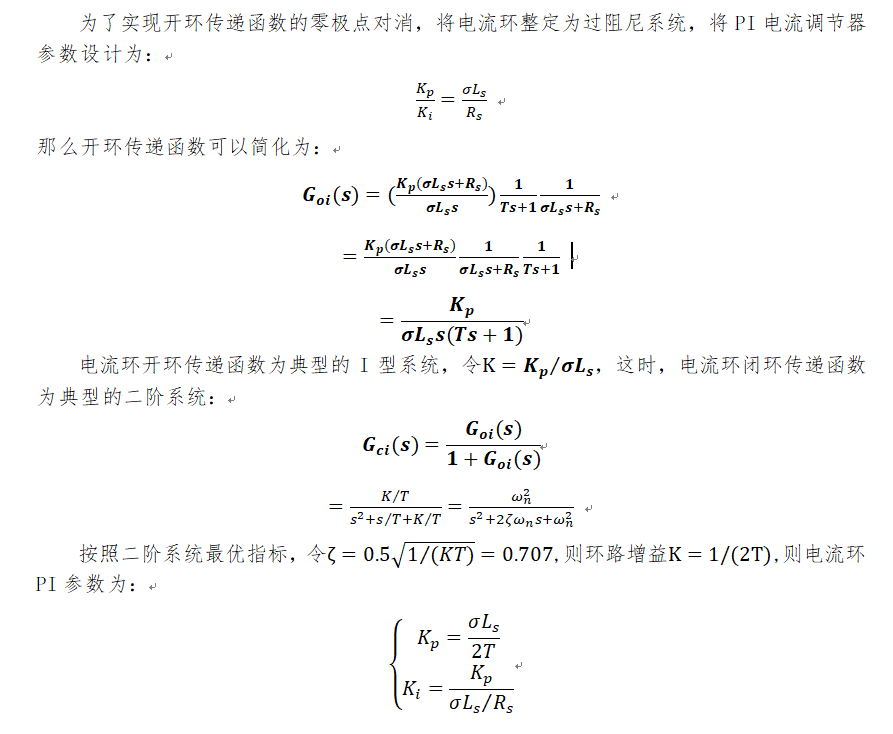

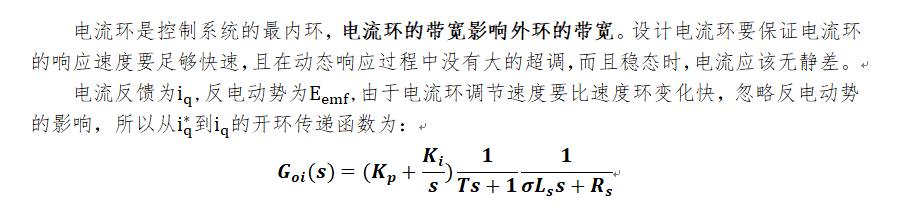

2.1 并聯型PI調節器

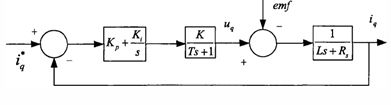

圖2-1 PI電流環控制結構框圖

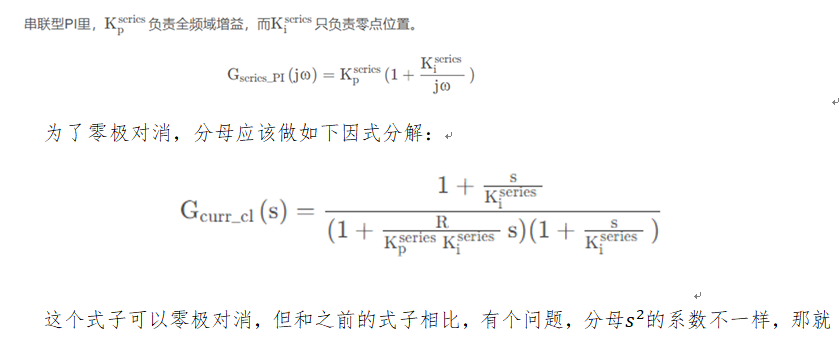

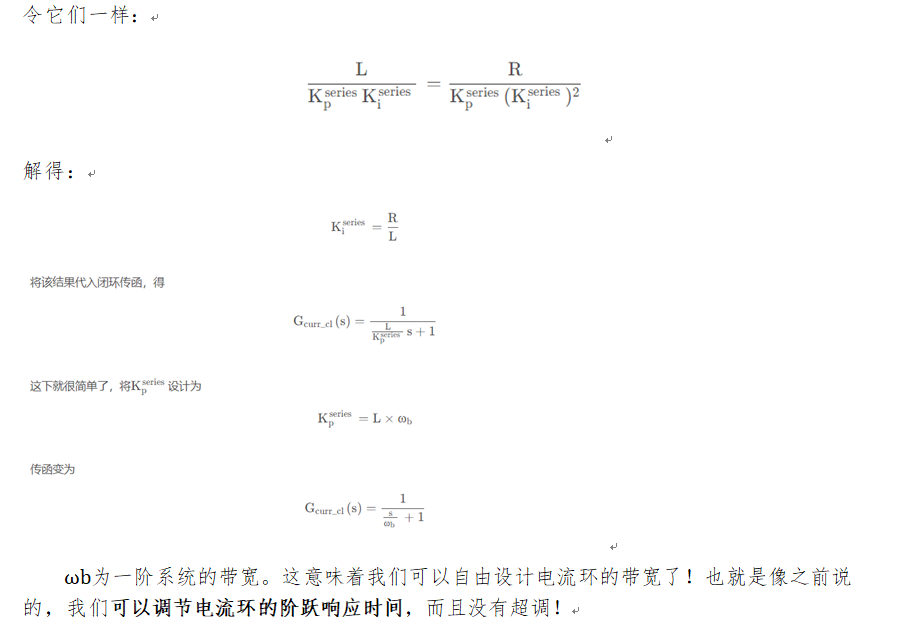

2.2 串聯型PI調節器

三、仿真驗證

仿真工況：仿真時間1秒，0.5秒之前空載，0.5秒之后滿載;0.7秒之前正轉，0.7秒之后反轉;采樣頻率5KHz。

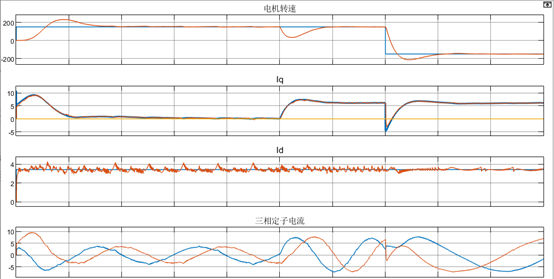

圖3-1 仿真波形變化情況(并聯型PI調節器，±150r/min)

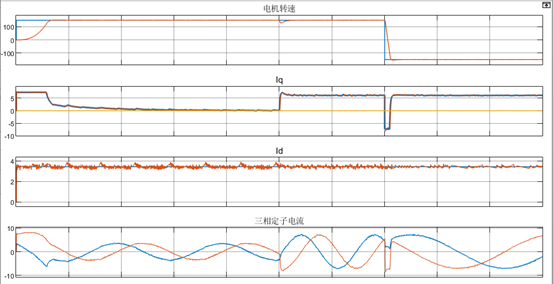

圖3-2 仿真波形變化情況(串聯型PI調節器，±150r/min)

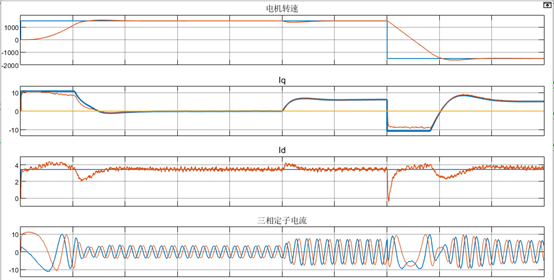

圖3-3 仿真波形變化情況(并聯型PI調節器，±1500r/min)

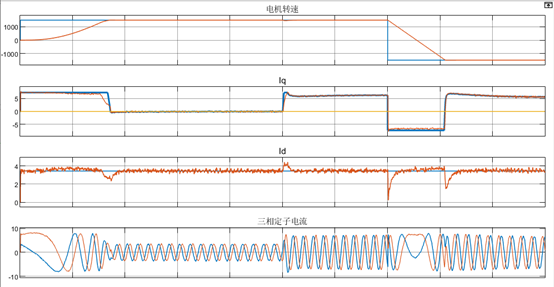

圖3-4 仿真波形變化情況(串聯型PI調節器，±1500r/min)

從圖3-1到3-4比較可知，與并聯型PI調節器相比，串聯型PI調節器的超調量很小(速度環)，且動態過程時間短，穩態過程的紋波也相對較小。綜合可知，代入串聯型PI調節器的控制系統的控制性能更好。

四、總結

之前都是習慣采用并聯型PI調節器進行PI參數整定帶入到控制系統中，低速區域的實際轉速的超調量比較大。就個人比較而言，串聯型的PI調節器更好用一些。后面再加入磁鏈環，形成雙閉環，效果相對而言也更好一些。

?PI調節器(比例-積分調節器)的優點包括?：

?結構簡單、易于實現和調試?：PI調節器由比例和積分兩部分組成，結構簡單，易于實現和調試?1。

?響應速度快?：比例部分能夠迅速響應系統偏差，減少誤差?2。

?控制精度高?：通過積分部分消除穩態誤差，實現無誤差控制?2。

?適用面廣?：適用于各種工業控制系統，如化工、石油、冶金、電力、建筑、農業等領域?1。

?PI調節器的缺點包括?：

?相角滯后?：積分部分會引入相角滯后，減少系統相角裕度，可能導致系統不穩定或超調?23。

?參數整定困難?：比例系數和積分時間常數的選擇對系統性能有較大影響，需要仔細調整以達到最佳控制效果?2。

?對噪聲敏感?：積分部分對噪聲敏感，可能會放大噪聲干擾，影響系統穩定性?4。
