今天，小編將在這篇文章中為大家?guī)?lái)分壓偏置式共射極放大電路的有關報道，通過閱讀這篇文章，大家可以對它具備清晰的認識，主要內容如下。

一、分壓偏置式共射極放大電路

分壓式偏置電路通過對基極和地之間的電壓進行分壓來設置偏置點。在分壓式偏置電路中，通過電阻分壓將電流引入基極和地之間，用以設置偏置點。分壓式偏置電路的優點和缺點如下：

優點：

(1) 溫度穩定性較好：分壓式偏置電路受溫度變化的影響較小，穩定性較好。

(2) 功耗較低：相對于固定式偏置電路，分壓式偏置電路的功耗較低，提高了放大器的效率。

(3) 動態范圍較大：分壓式偏置電路通過對基極電壓的分壓來設置偏置點，使得放大器對信號幅值變化較大的輸入信號具有較好的響應能力。

缺點：

(1) 需要較多的元件：分壓式偏置電路由電阻構成，需要較多的元件，搭建時復雜一些。

(2) 穩定性受電阻變化影響：由于分壓式偏置電路中使用了電阻，因此電阻的值變化會影響偏置點的穩定性。

二、分壓偏置式共射極放大電路組態對比

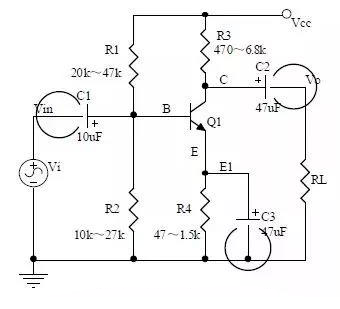

分壓偏置式共射極放大電路主要由雙極型晶體管（BJT）、兩個偏置電阻和一個射極電阻組成。輸入信號被施加到基極和射極之間，而輸出信號則從集電極和射極之間取出。

電路的關鍵特點是基極分壓式的射極偏置。通過恰當選擇兩個偏置電阻的阻值，可以在基極和地之間形成一個穩定的偏置電壓。這個偏置電壓確保了晶體管在適當?shù)墓ぷ鼽c(diǎn)上運行，從而提高了電路的穩定性和線性響應。

三種組態的特點與比較：

1. 共射組態

共射組態既具有電壓放大也具有電流放大作用。它的輸入電阻適中，輸出電阻較大。這使得共射極放大電路非常適合用作放大電路的中間級，可以有效地將微弱的信號放大到足夠的幅度，以驅動后續的電路或設備。

2. 共集組態

共集組態具有電流放大作用，輸入電阻最高，輸出電阻最小。由于其高輸入電阻和低輸出電阻的特性，共集組態多用于多級放大電路的輸入級或輸出級，或作為緩沖級來隔離前后級電路之間的影響。

3. 共基組態

共基組態具有電壓放大作用，輸入電阻最小，輸出電阻較大。這種組態常用于高頻或?qū)掝l帶應用中，特別是當需要低輸入阻抗的場合。

以上所有內容便是小編此次為大家?guī)?lái)的有關分壓偏置式共射極放大電路的所有介紹，如果你想了解更多有關它的內容，不妨在我們網站進行探索哦。
